EG2104 SOP-8 带SD功能 内置600V功率MOS管 栅极驱动芯片

描述：
EG2104 是一款高性价比的带SD功能的MOS管、IGBT 管栅极驱动芯片，内部集成了逻辑信号输入处 理电路、死区时控制电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源 DC-DC 中的驱动电路。
EG2104 高端的工作电压可达 600V，低端 Vcc 的电源电压范围宽 2.8V～20V，静态功耗小于 1uA。该芯片输入通道 IN 内建了一个 200K 下拉电阻，SD内建了一个 200K 下拉电阻,在输入悬空时使上、下功率 MOS 管处于关闭状态,输出电流能力 IO+/- 2/2.5A，采用 SOP8 封装。

功能特性：
 高端悬浮自举电源设计，耐压可达 600V
 适应 5V、3.3V 输入电压
 最高频率支持 500KHZ
 低端 VCC 电压范围 2.8V-20V
 输出电流能力 IO+/- 2A/2.5A  内建死区控制电路
 SD输入通道低电平有效，关闭 HO、LO 输出。
 外围器件少
 静态电流小于 1uA，非常适合电池场合
 封装形式：SOP-8

应用范围：
 移动电源高压快充开关电源
 无线充电驱动器变频水泵控制器
 DC-DC 电源
 无刷电机驱动器
 高压 Class-D 类功放

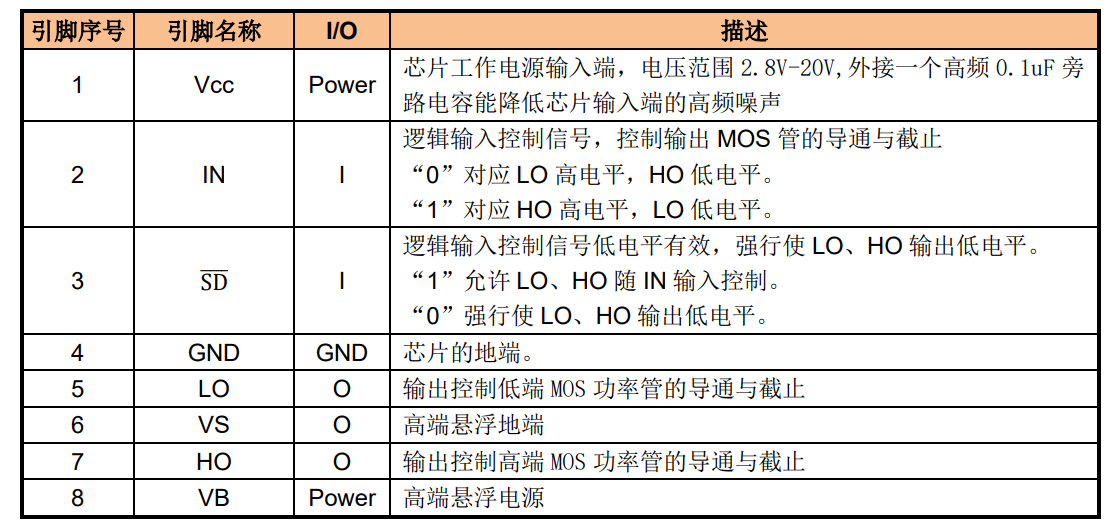

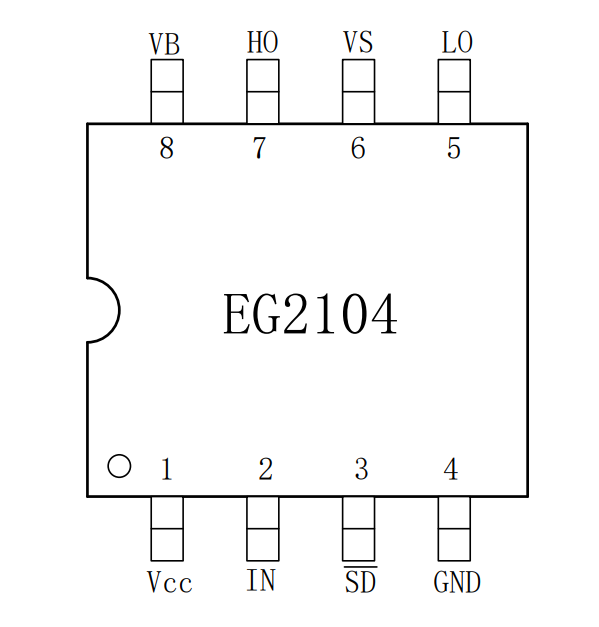

封装脚位图：




典型应用电路：
