串口初始化IO引脚

目录

1.USART模块有哪些引脚

2.引脚分布图

3.重映射表

4.IO配置表

5.编写代码（默认PA9 PA10）

6.编写代码（重映射默认PB6 PB7）

---

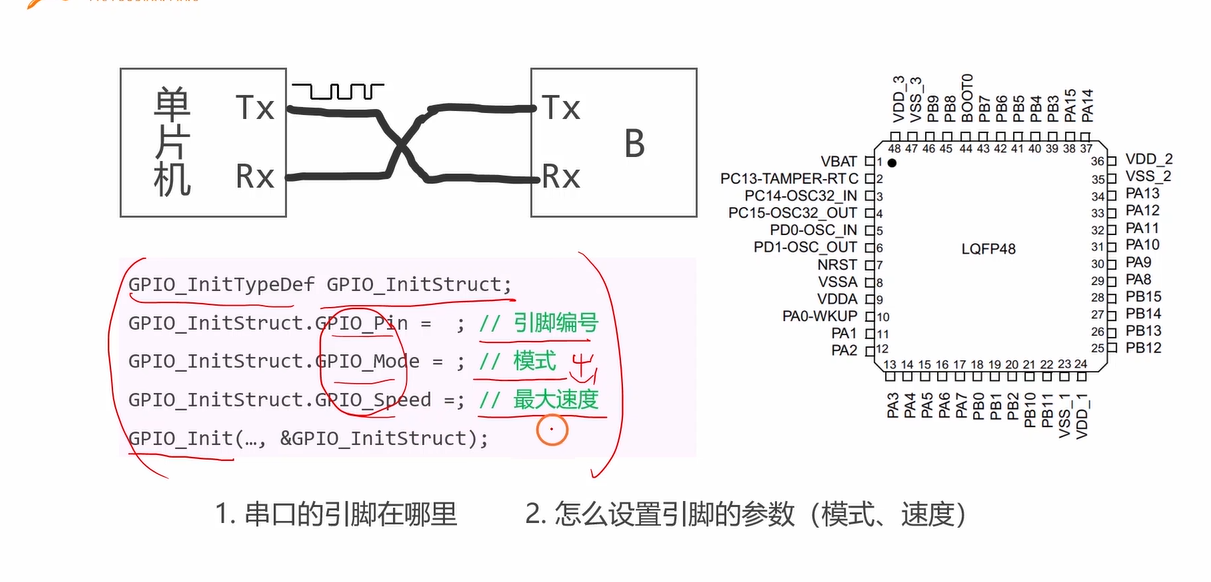

学原理还挺枯燥的，这狗奥子不知道跑哪里耍去了

Tx是发射引脚

Rx是接收引脚

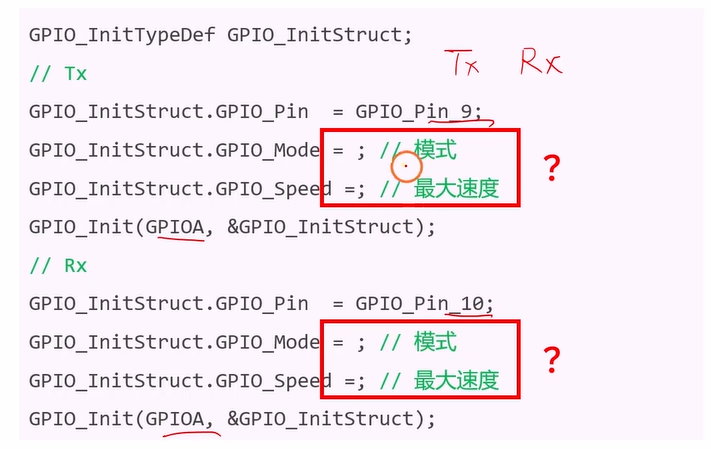

在使用串口之前，需要对这两个引脚初始化

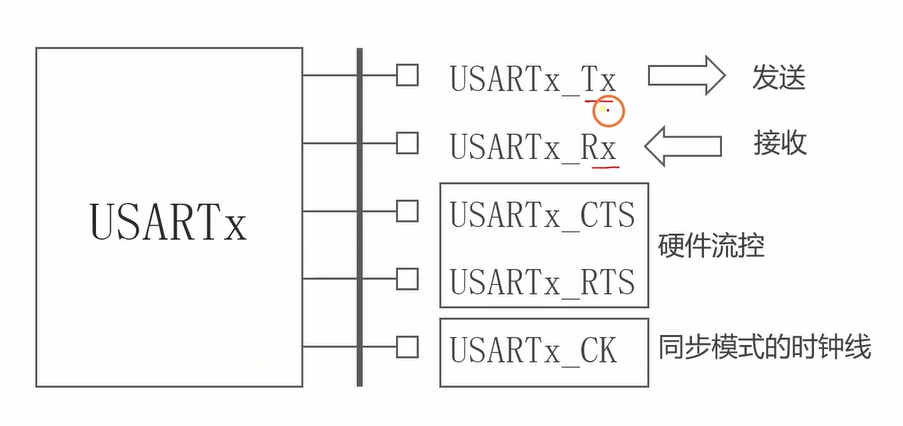

1.USART模块有哪些引脚

下面三个目前不会使用到

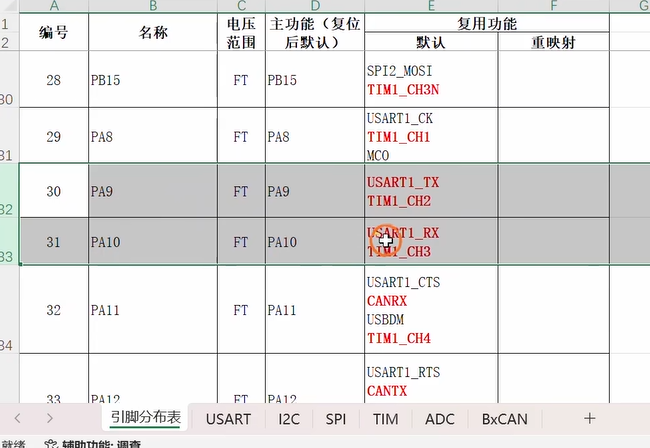

2.引脚分布图

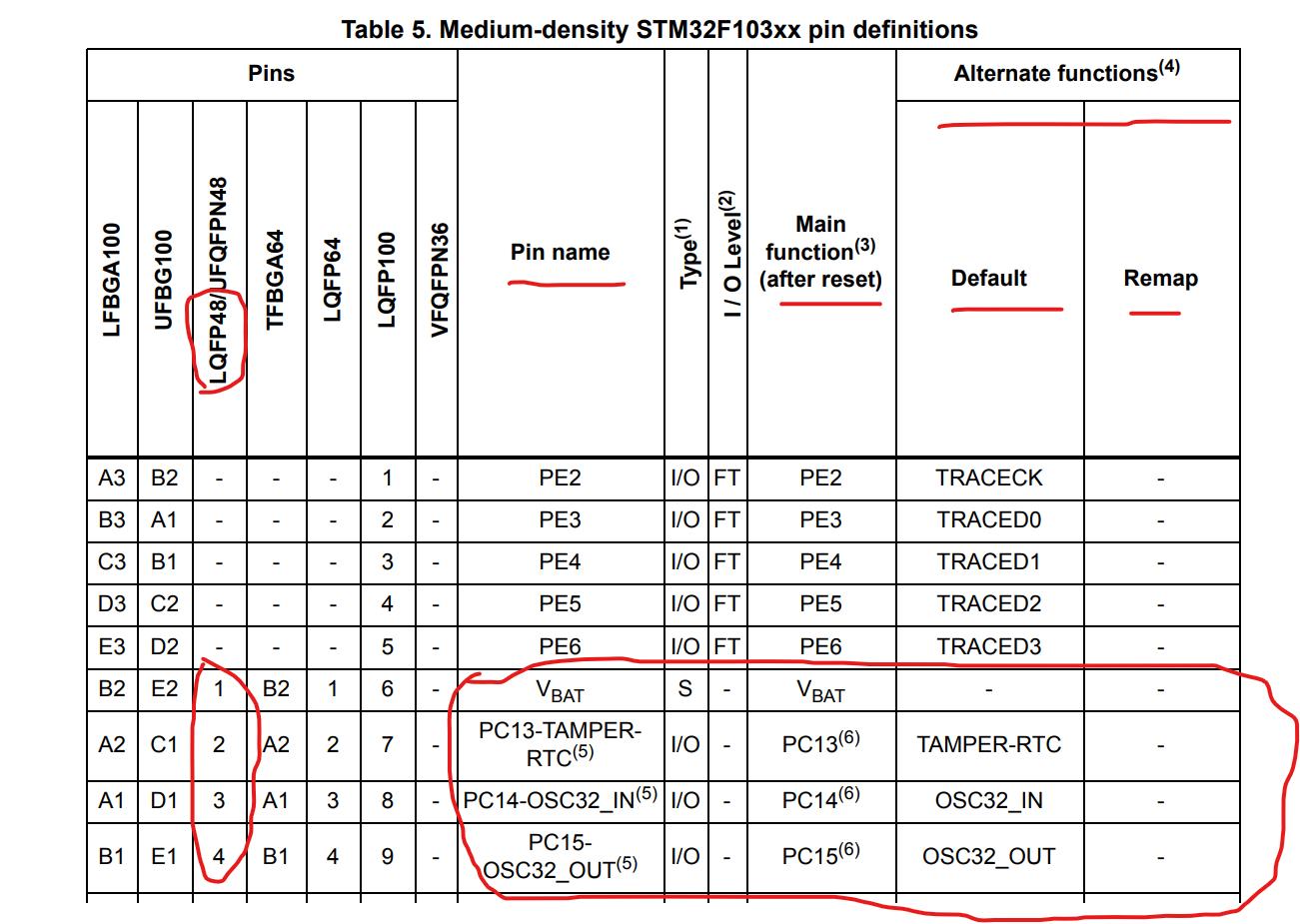

在数据手册28页，有太多引脚，而STM32F103C8T6 是LQFP48，所以只看那一行就行

主功能（复位后默认）表示如果单片机上电之后，不做任何配置，默认的引脚。

通用模式下，是通过CPU直接控制引脚

复用模式下，是将控制器交给了其他的片上外设

Tx是发射引脚

Rx是接收引脚

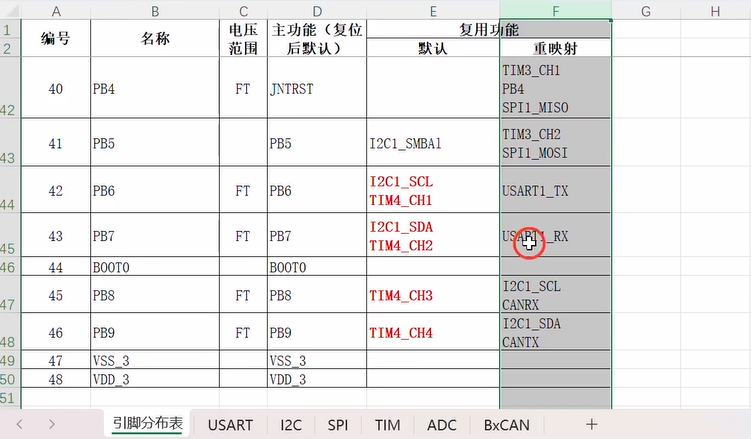

USARTTx和Rx引脚默认情况下是PA9 PA10，当PA9和PA10不能用的时候，这个芯片重映射给他准备了备用引脚PB6 PB7

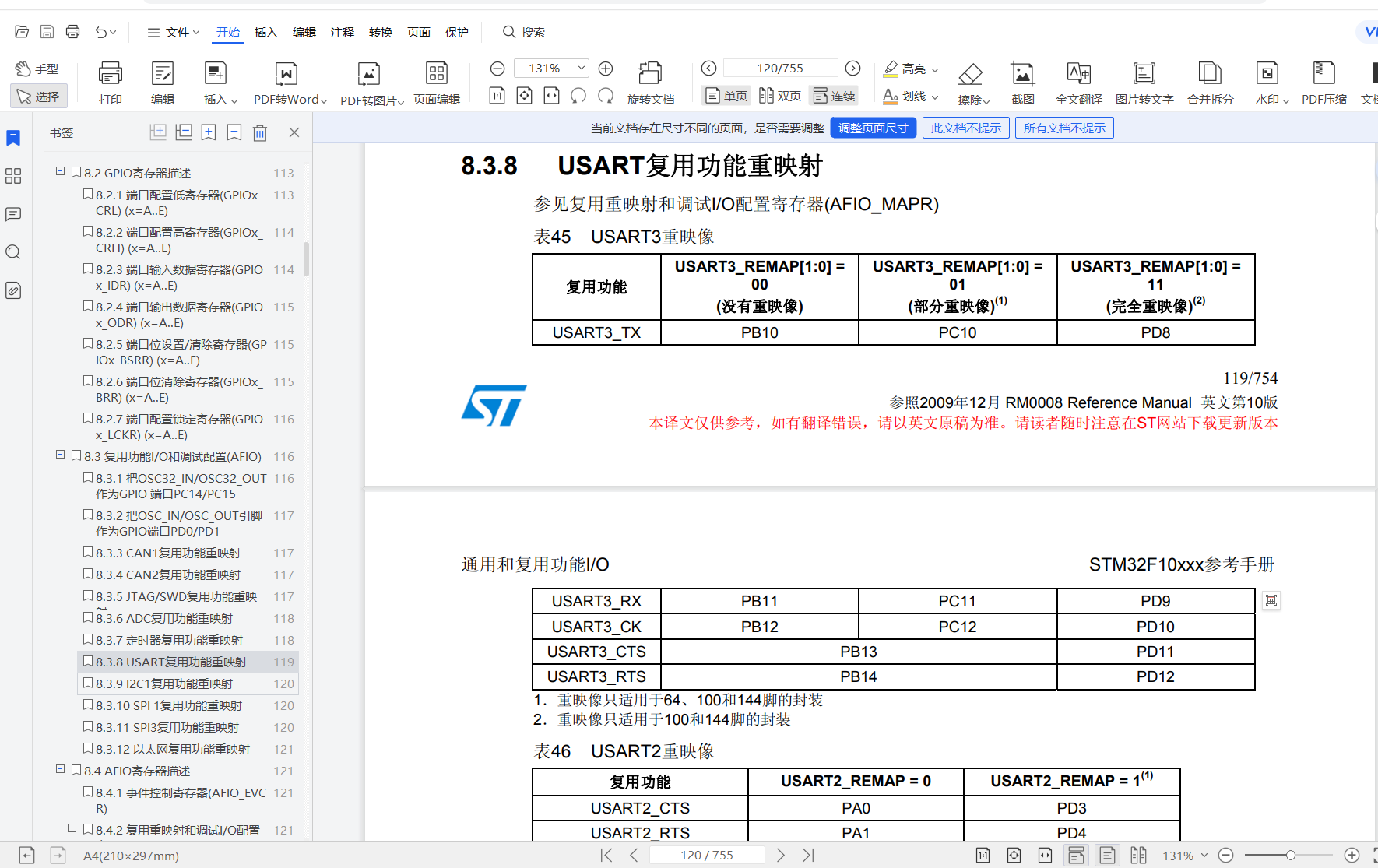

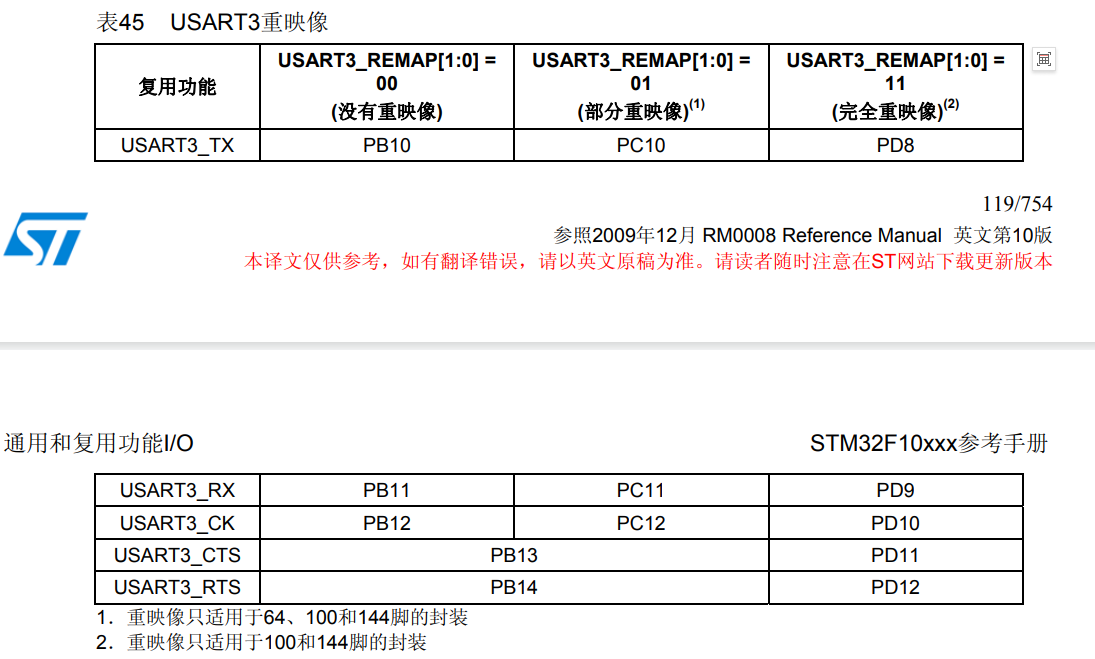

3.重映射表

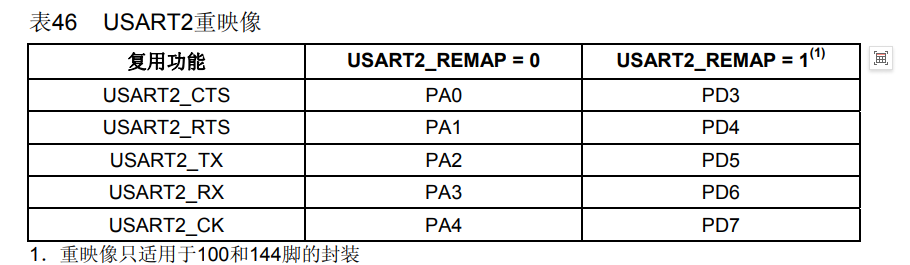

重映射表在参考手册120

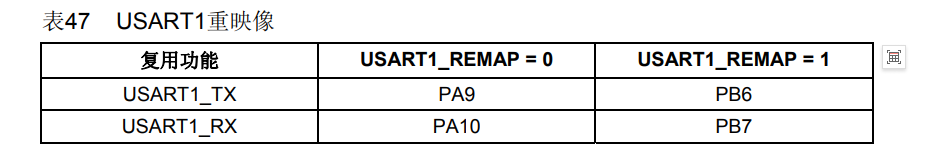

USART1为例，USART1_REMAP=0不进行重映射，TX和RX就是PA9 PA10

                         USART1_REMAP=1进行重映射，TX和RX就是PA6 PA7

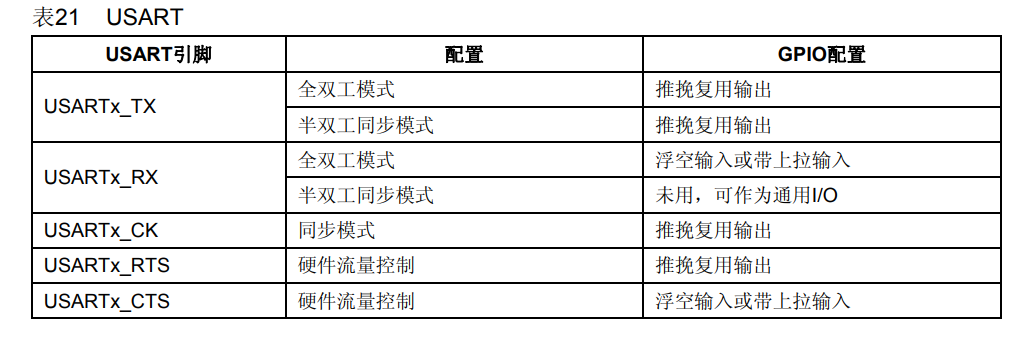

4.IO配置表

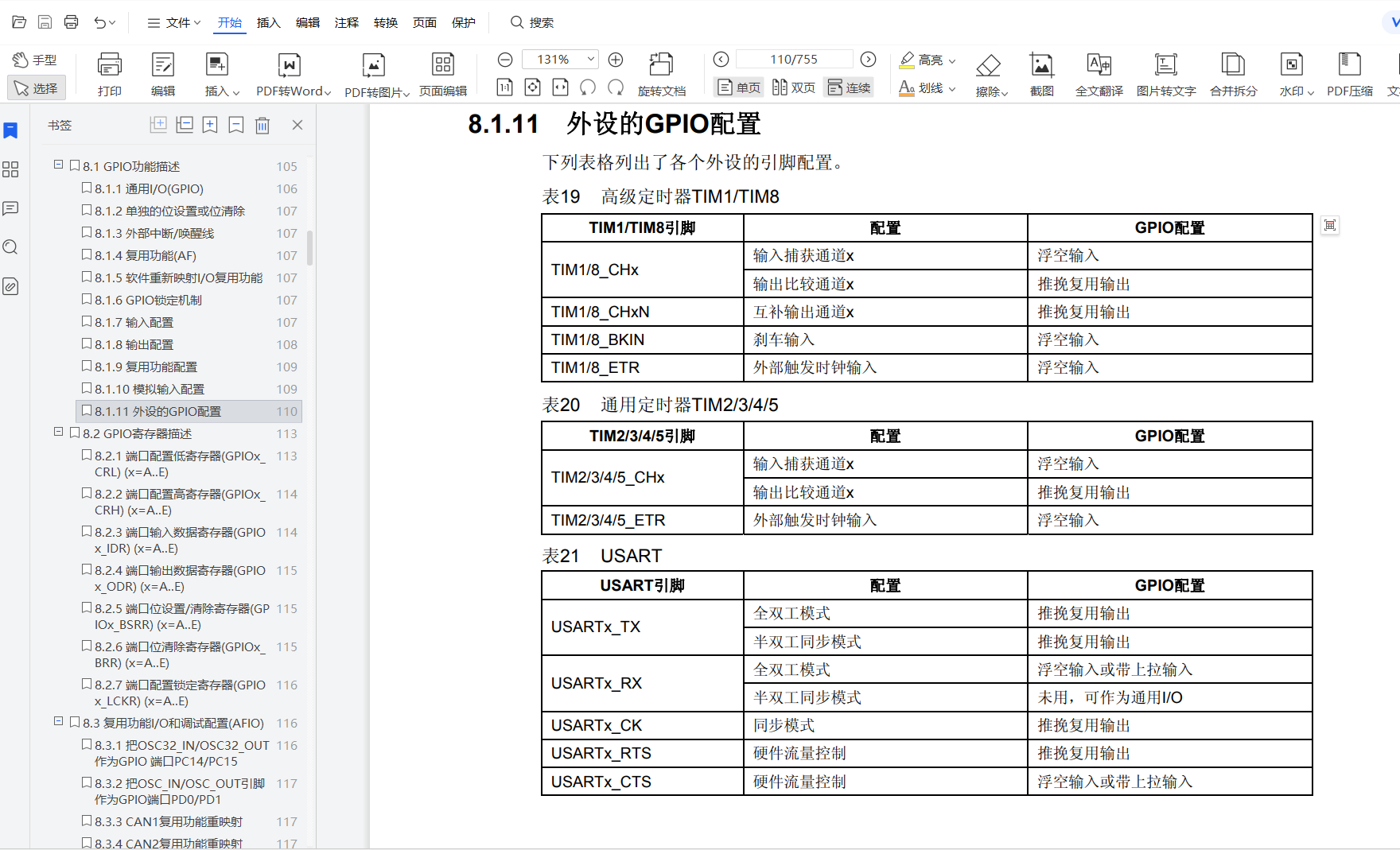

参考手册110面

        一般，TX选用全双工模式推挽复用输出，RX选用全双工模式上拉输入



         USARTx_RX GPIO配置可以选择浮空输入或者带上拉输入，但是最好选用带上拉输入，因为RX引脚是负责接收数据的，如果这根线意外的断开了，RX引脚就悬空了，如果选用输入上拉模式，就可以给RX引脚提供一个默认的高电压，这样就避免外接的电磁波直接输入到这个引脚里面，对这个程序的运行造成影响

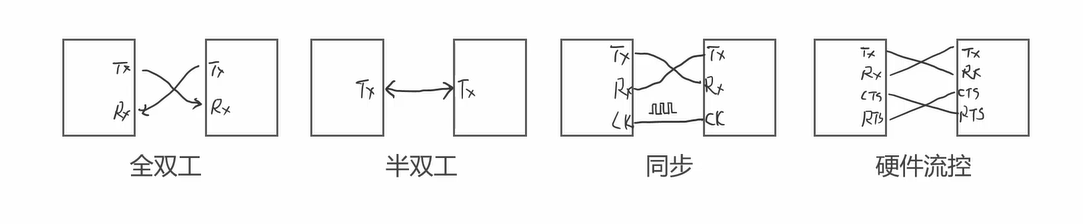

全双工：表示数据传输全部都是双向的

半双工：表示数据传输虽然是双向的，但是共用一条线不能同时进行

同步：在标准的串口基础上增加了一根CK线，CK线负责在两个设备之间传输时钟信号，时钟信号就可以把这两种社保同步起来

硬件流控：在标准的串口基础上增加了CTS和RTS两个引脚，也是交叉连接

5.编写代码（默认PA9 PA10）

一般，TX选用全双工模式推挽复用输出，RX选用全双工模式上拉输入

#include "stm32f10x.h"                  // Device headerint main(void)
{//1.串口初始化//开启USART1时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);//定义结构体USART_InitTypeDef USART_InitStruct;USART_InitStruct.USART_BaudRate=115200;USART_InitStruct.USART_Mode=USART_Mode_Tx | USART_Mode_Rx; //双向USART_InitStruct.USART_WordLength=USART_WordLength_8b;  //8数据位USART_InitStruct.USART_Parity=USART_Parity_No;  //无校验位USART_InitStruct.USART_StopBits=USART_StopBits_1;  //1位停止位USART_Init(USART1,&USART_InitStruct);//2.初始化IO引脚//初始化USART1引脚 TX发送 PA9 复用推挽输出RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);GPIO_InitTypeDef GPIO_InitStruct;GPIO_InitStruct.GPIO_Pin=GPIO_Pin_9;//复用推挽输出GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AF_PP;//最大速度GPIO_InitStruct.GPIO_Speed=GPIO_Speed_10MHz;GPIO_Init(GPIOA,&GPIO_InitStruct);//初始化USART1引脚 RX接收 PA10 输入上拉RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);GPIO_InitStruct.GPIO_Pin=GPIO_Pin_10;GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPU;//输入模式不用设置速度GPIO_Init(GPIOA,&GPIO_InitStruct);//3.USART模块的总开关USART_Cmd(USART1,ENABLE);while (1){}
}

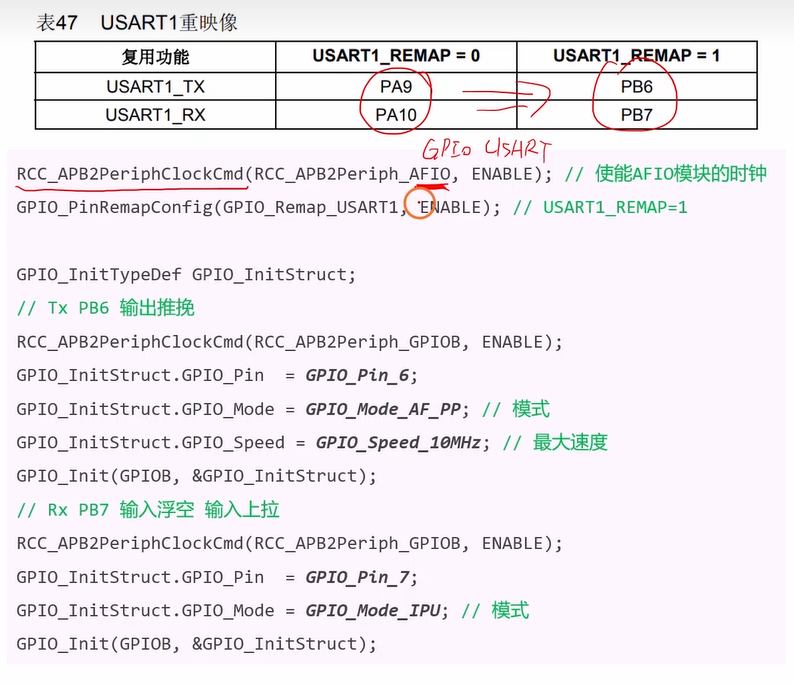

6.编写代码（重映射默认PB6 PB7）

一般，TX选用全双工模式推挽复用输出，RX选用全双工模式上拉输入

#include "stm32f10x.h"                  // Device headerint main(void)
{//1.串口初始化//开启USART1时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1,ENABLE);//定义结构体USART_InitTypeDef USART_InitStruct;USART_InitStruct.USART_BaudRate=115200;USART_InitStruct.USART_Mode=USART_Mode_Tx | USART_Mode_Rx; //双向USART_InitStruct.USART_WordLength=USART_WordLength_8b;  //8数据位USART_InitStruct.USART_Parity=USART_Parity_No;  //无校验位USART_InitStruct.USART_StopBits=USART_StopBits_1;  //1位停止位USART_Init(USART1,&USART_InitStruct);//2.初始化IO引脚//使用重映射 使能AFIO模块的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);//GPIO_Remap_USART1=1GPIO_PinRemapConfig(GPIO_Remap_USART1,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);GPIO_InitTypeDef GPIO_InitStruct;GPIO_InitStruct.GPIO_Pin=GPIO_Pin_6;//复用推挽输出GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AF_PP;//最大速度GPIO_InitStruct.GPIO_Speed=GPIO_Speed_10MHz;GPIO_Init(GPIOA,&GPIO_InitStruct);//初始化USART1引脚 RX接收 PA10 输入上拉RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);GPIO_InitStruct.GPIO_Pin=GPIO_Pin_7;GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPU;//输入模式不用设置速度GPIO_Init(GPIOA,&GPIO_InitStruct);//3.USART模块的总开关USART_Cmd(USART1,ENABLE);while (1){}
}
