VIVADO的IP核 DDS快速使用——生成正弦波，线性调频波

本文帮助大家快速配置DDS核，并给出相应的仿真代码观察相应的波形。没有多余的讲解，先用起来再说。

DDS核产生正弦波

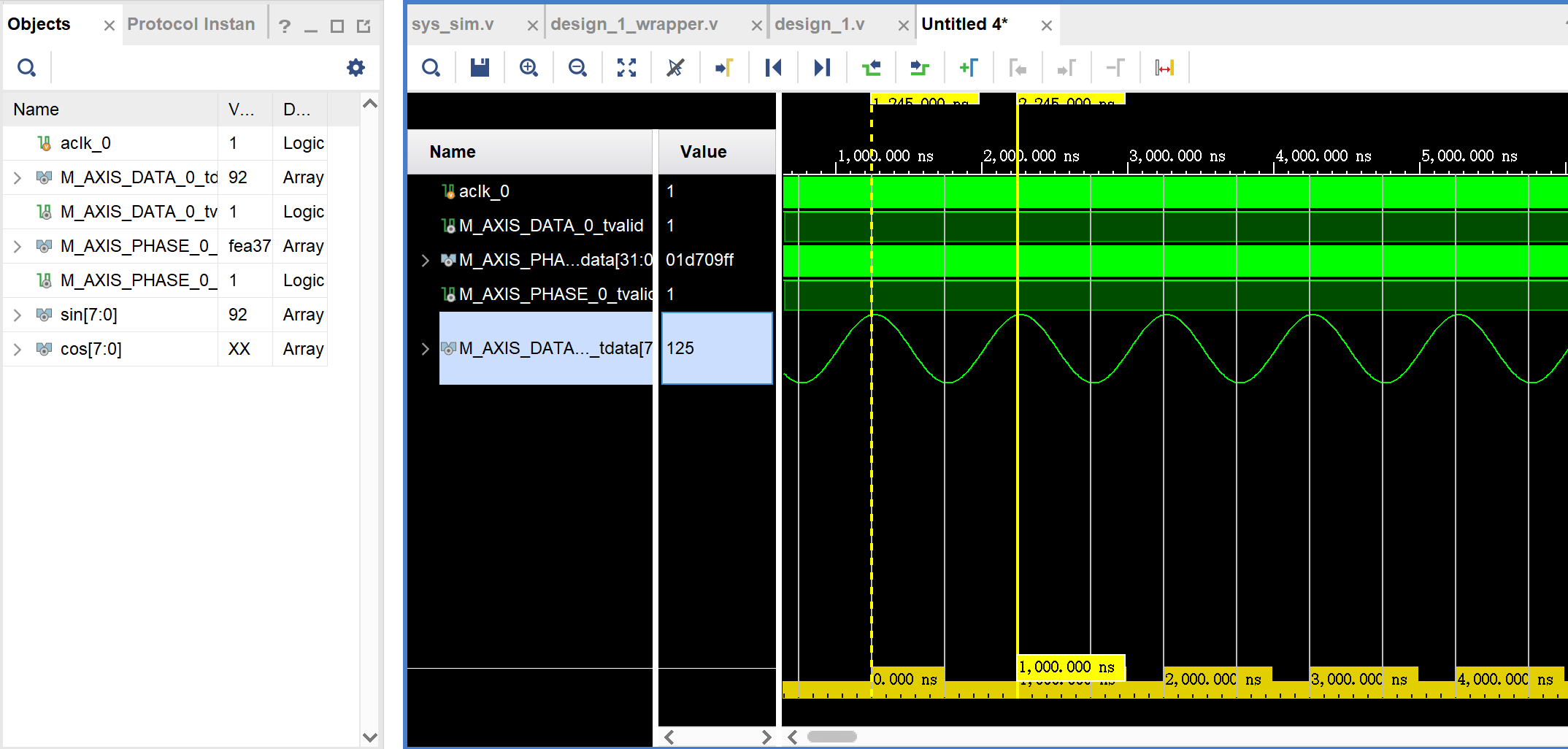

产生的正弦波效果如图：

是一个1M的正弦波
对IP核的配置

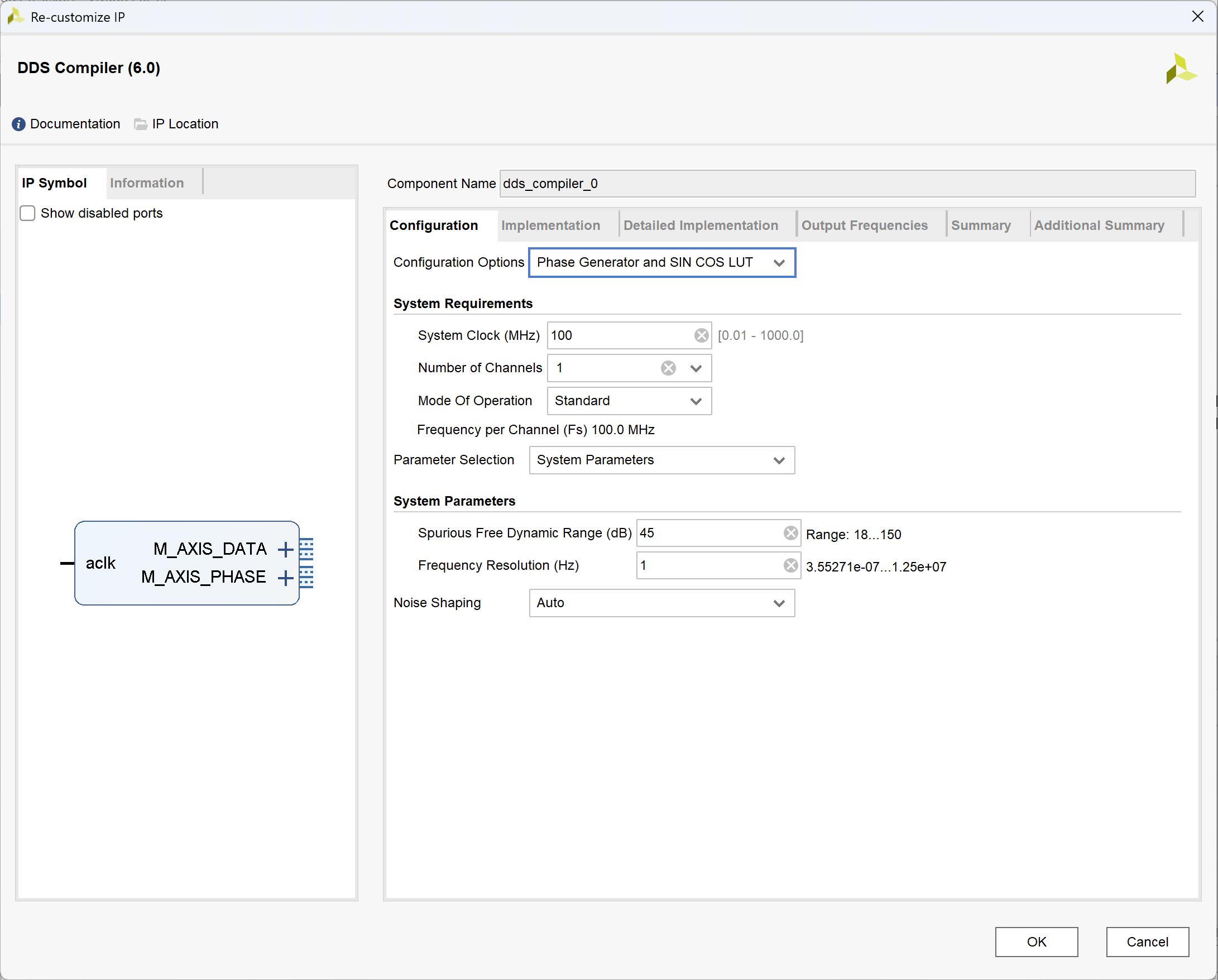

第一页

 第二页第三页默认就行

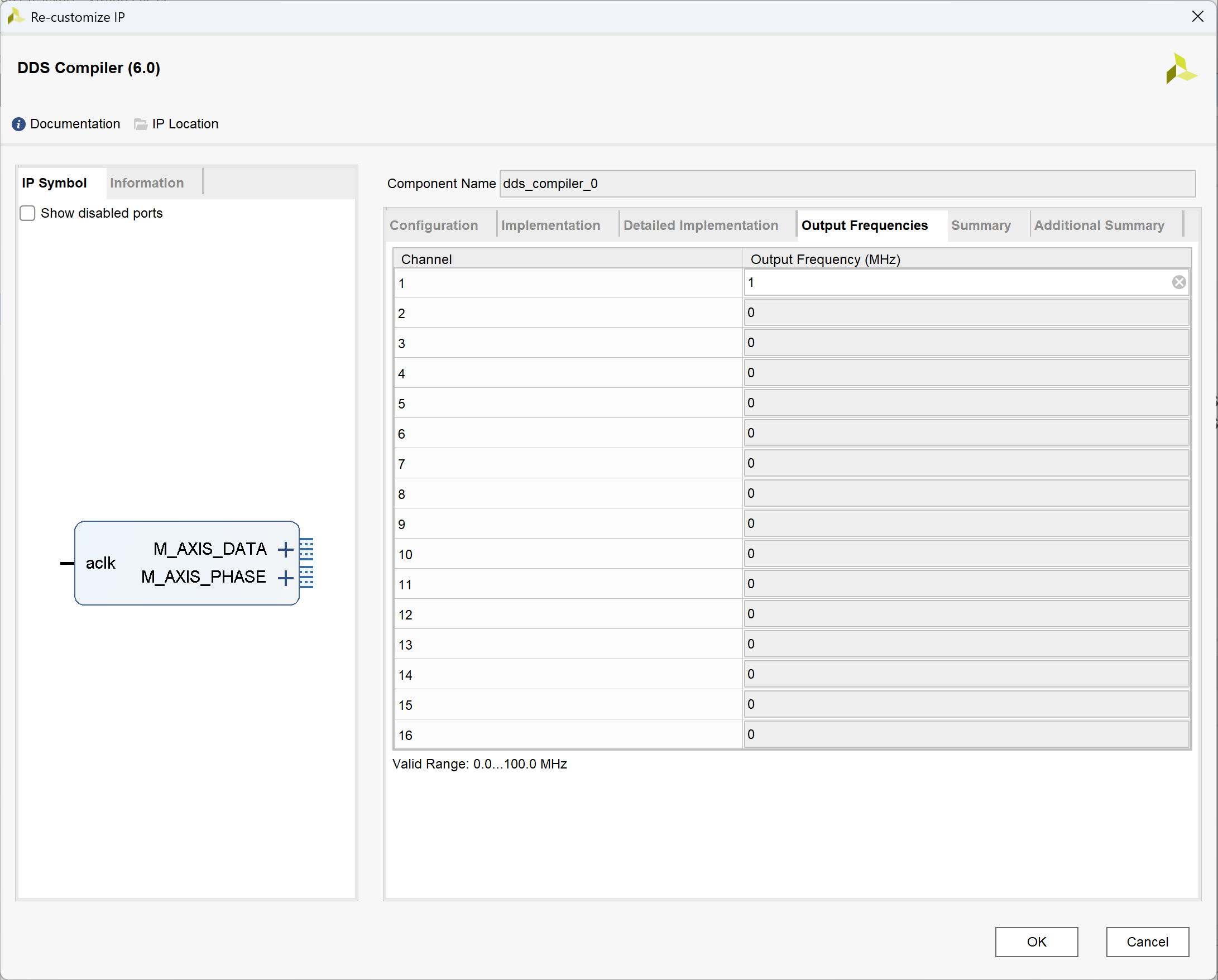

第四页
仿真代码如下：

module sys_sim();// 定义信号
reg aclk_0;
wire [7:0] M_AXIS_DATA_0_tdata;
wire M_AXIS_DATA_0_tvalid;
wire [31:0] M_AXIS_PHASE_0_tdata;
wire M_AXIS_PHASE_0_tvalid;
wire [7:0] sin;
wire [7:0]cos;
// 实例化被测模块
design_1_wrapper dut (.M_AXIS_DATA_0_tdata(M_AXIS_DATA_0_tdata),.M_AXIS_DATA_0_tvalid(M_AXIS_DATA_0_tvalid),.M_AXIS_PHASE_0_tdata(M_AXIS_PHASE_0_tdata),.M_AXIS_PHASE_0_tvalid(M_AXIS_PHASE_0_tvalid),.aclk_0(aclk_0)
);// 生成100MHz时钟 (周期=10ns)
initial beginaclk_0 = 0;forever #5 aclk_0 = ~aclk_0;  // 每5ns翻转一次
endendmodule

生成单一频率的正弦波配置确实很简单，可以直接设置自己想要的频率。

DSS核产生线性调频波

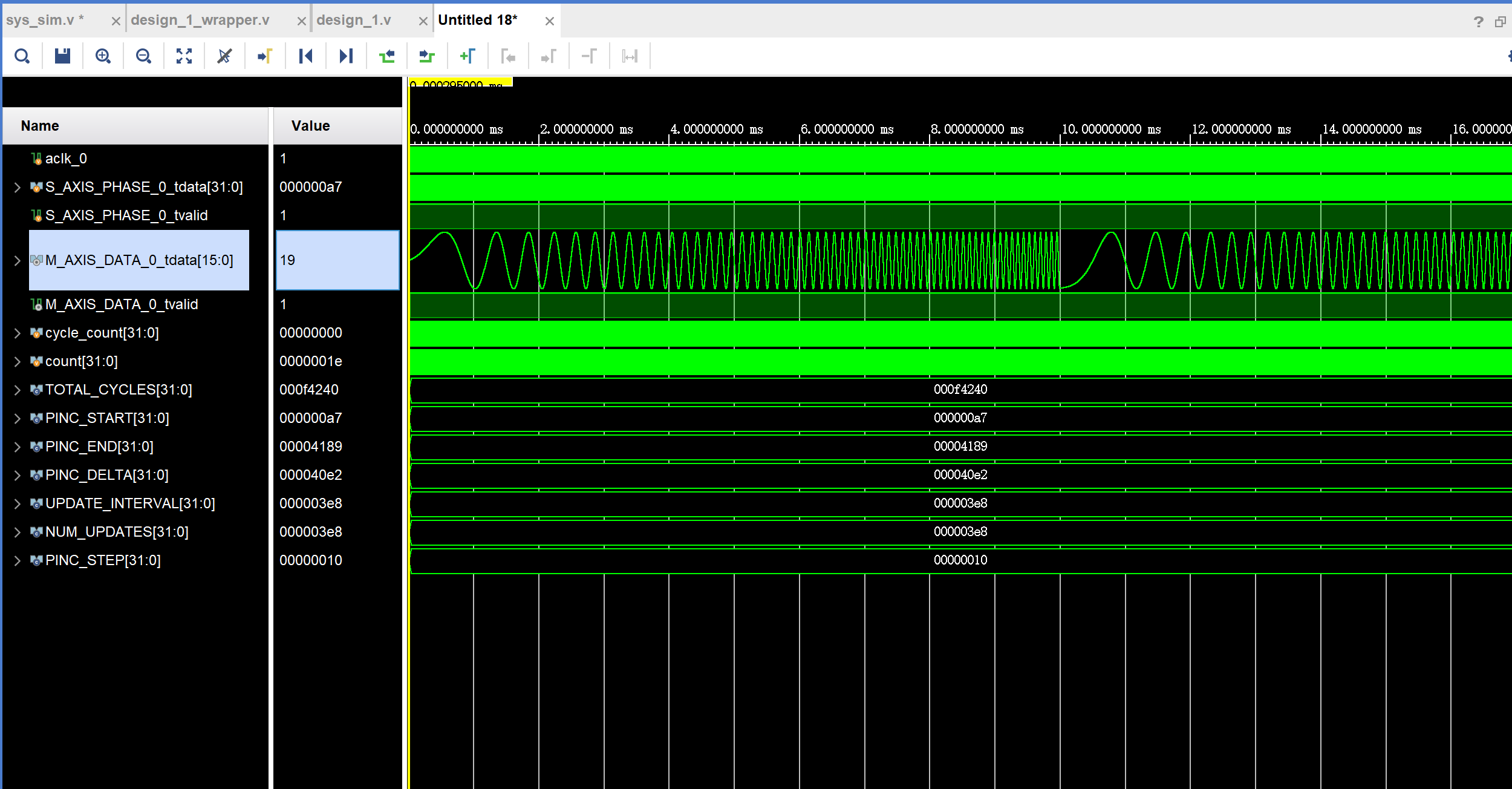

下图为线性调频波的生成效果

不断的产生100HZ到100Khz的线性调频波，周期为10ms。
要生成这样的波形，IP核要做如下的配置

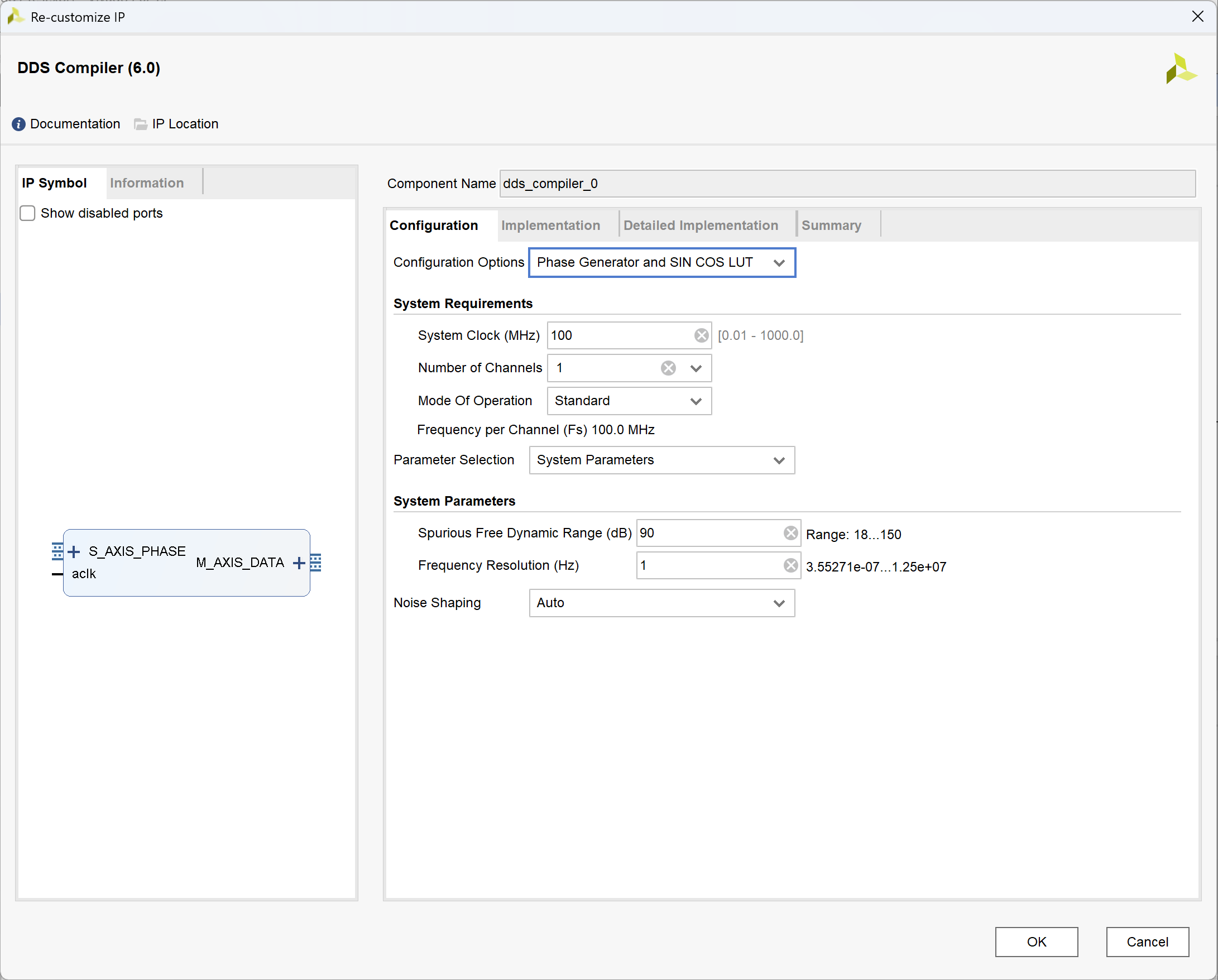

第一页

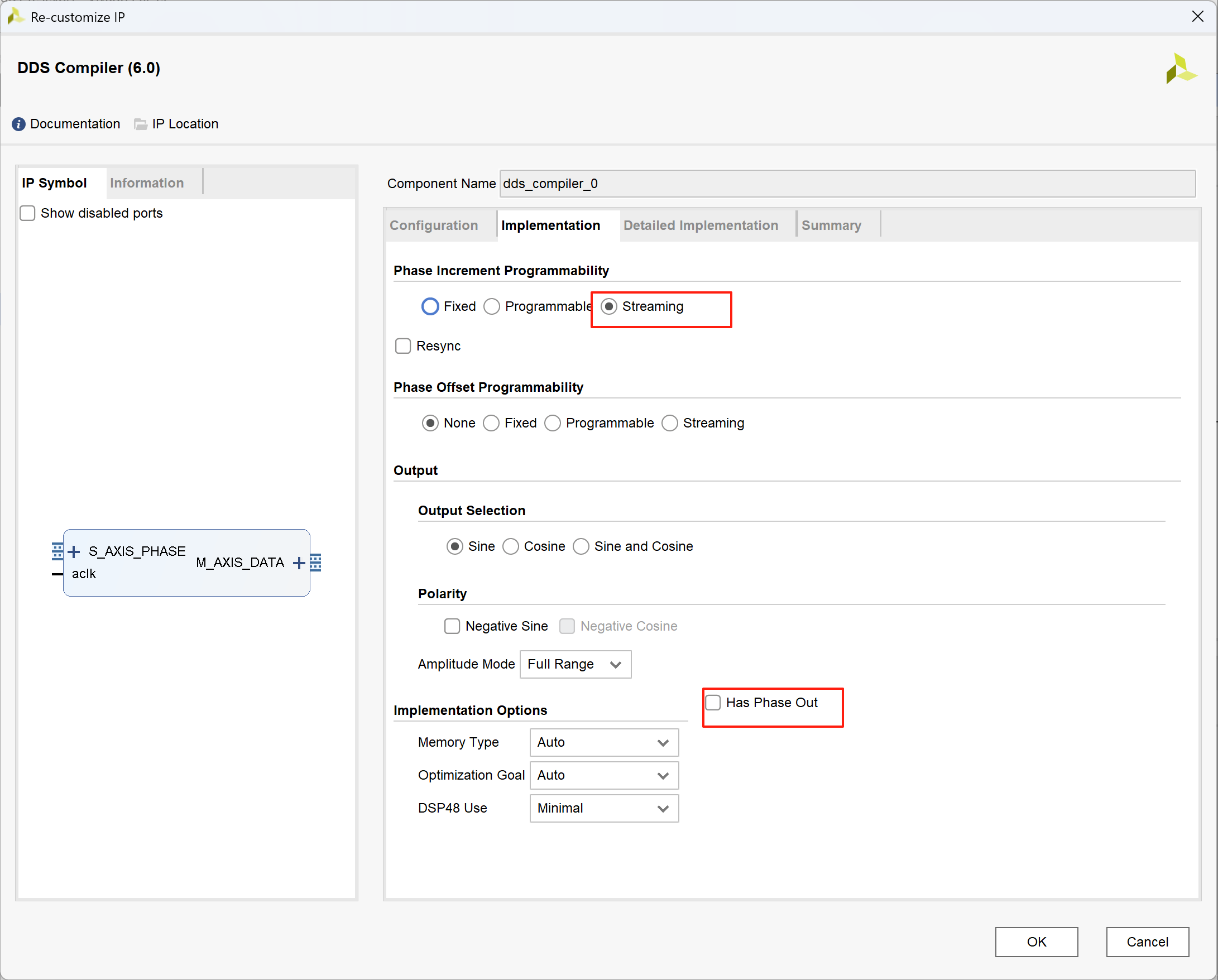

第二页

上面的红框是设置IP核可以在运行过程中修改输出的频率，下面的红框是把相位的输出关掉了。
第三页

仿真代码如下：

module sys_sim();// 定义信号
reg aclk_0;
reg [31:0] S_AXIS_PHASE_0_tdata;
reg S_AXIS_PHASE_0_tvalid;
wire [15:0] M_AXIS_DATA_0_tdata;
wire M_AXIS_DATA_0_tvalid;// 实例化被测模块
design_1_wrapper dut (.M_AXIS_DATA_0_tdata(M_AXIS_DATA_0_tdata),.M_AXIS_DATA_0_tvalid(M_AXIS_DATA_0_tvalid),.S_AXIS_PHASE_0_tdata(S_AXIS_PHASE_0_tdata),.S_AXIS_PHASE_0_tvalid(S_AXIS_PHASE_0_tvalid),.aclk_0(aclk_0)
);// 开始生成线性调频波// 参数计算
parameter TOTAL_CYCLES = 1_000_000; // 10ms @ 100MHz 这个参数设置线性调频波的周期
parameter PINC_START = 167;          //这个参数设置起始频率，计算公式为 (START_FREQ * (2**相位累加器宽度)) / 时钟频率;
parameter PINC_END = 16777;         //这个参数设置结束频率，计算公式为 (END_FREQ * (2**相位累加器宽度)) / 时钟频率;
parameter PINC_DELTA = PINC_END - PINC_START;// 每K个周期更新一次PINC
parameter UPDATE_INTERVAL = 1000; // 这个参数设置你频率改变的速度，值越小速度越快
parameter NUM_UPDATES = TOTAL_CYCLES / UPDATE_INTERVAL;
parameter PINC_STEP = PINC_DELTA / NUM_UPDATES;// 生成100MHz时钟 (周期=10ns)
initial beginS_AXIS_PHASE_0_tdata <= 167;S_AXIS_PHASE_0_tvalid<=1;aclk_0 = 0;forever #5 aclk_0 = ~aclk_0;
end// 控制逻辑
reg [31:0] cycle_count=0;
reg [31:0] count=0;
always @(posedge aclk_0) beginif (cycle_count < NUM_UPDATES)beginif (count ==UPDATE_INTERVAL) begin// 更新PINC值count<=1;cycle_count <= cycle_count + 1;S_AXIS_PHASE_0_tdata <= S_AXIS_PHASE_0_tdata + PINC_STEP;endelse    count<=count+1;endelse beginS_AXIS_PHASE_0_tdata <= PINC_START;cycle_count<=0;end
endendmodule

写在最后

希望这篇文章可以帮大家快速的使用DDS这个IP核，下篇文章我会根据一些实际的需求教大家怎么改参数，大家有什么问题欢迎留言讨论。如果配置还是有困难也可以私聊我发你工程。
