LabVIEW汽车发动机振动测试
以某型号四缸汽油发动机为测试对象，借助 LabVIEW 平台与高精度数据采集硬件，开展发动机全工况振动测试。通过实时采集缸体、曲轴箱关键部位振动信号，分析振动特征与故障关联，验证发动机运行稳定性，为后期优化设计提供数据支撑。

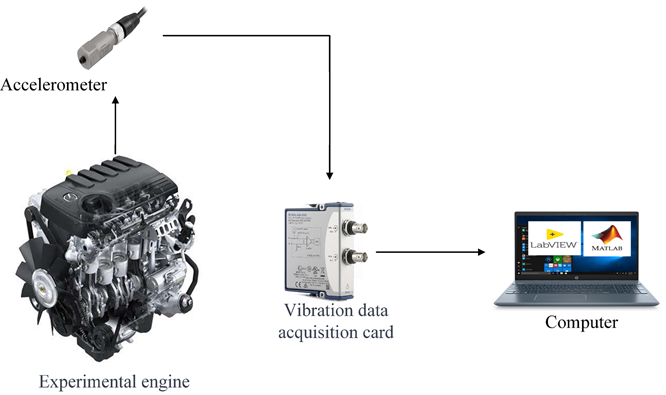

系统架构
硬件组成：采用 CompactRIO 实时嵌入式控制器，搭配 8 槽 FPGA 背板与多类型 I/O 模块，支持模拟量（振动信号）、数字量及 CAN 总线信号采集；系统集成 WiFi 路由器，可通过笔记本电脑远程配置与监控，且支持 12V 车载电池或备用电池供电，避免点火开关切换时的数据采集中断。
软件模块：
数据采集：基于 LabVIEW 实现 25ns 分辨率采集，同步处理加速度传感器（监测曲轴、凸轮轴）与 CAN 总线数据；
信号分析：调用 LabVIEW 声振（Sound and Vibration）工具包，完成扫频正弦分析、频域响应测量及阶次分析，快速定位共振频率；
数据处理：支持批量数据导出，可直接导入 DIAdem 或第三方振动分析软件，数据存储于 CompactRIO 本地内存或外接 USB 设备；
远程控制：通过 WiFi 实现 “传感器装车 - 笔记本操作” 的远程模式，适配赛道实车测试与台架测试场景。
核心功能与应用
扭转振动监测：重点分析发动机曲轴系、凸轮传动系统的扭转振动特性，识别全转速范围内的有害共振（如曲轴共振频率）；
多信号同步：实现振动信号与 ECU（发动机控制器）数据、转速信号的同步采集，精准关联振动异常与发动机工况；
实时与离线分析：测试中实时显示振动时域 / 频域波形，测试后通过批量处理软件生成阶次分析报告，辅助机械调整与 ECU 映射优化。
测试执行
设备连接：通过以太网将数据采集卡与上位机通信，在 “仪器控制” 模块加载硬件驱动，自动识别设备后完成通道校准（校准误差控制在 ±0.5% 以内）。
数据采集：启动发动机，系统按预设工况自动触发采集，“数据采集” 模块同步接收 3 路传感器信号，实时过滤 50Hz 工频干扰（采用陷波滤波算法），并将原始数据存储至本地服务器（支持 TDMS 格式，便于后续追溯）。
实时分析：“数据处理” 模块实时对采集数据进行时域（计算峰值、有效值）与频域（采用 1024 点重叠 FFT，重叠率 50%）分析，在前面板动态显示振动时域波形与频谱图，当振动有效值超过预设阈值（缸体部位 15m/s²）时，自动触发声光报警。
结果输出
报告生成：测试完成后，“报告生成” 模块自动汇总各工况数据，生成包含工况参数、振动时域 / 频域特征、超限记录的 PDF 报告，报告中嵌入关键工况的频谱对比图（如 3000rpm 与 4500rpm 下的主要频率成分差异）。
故障定位：通过分析频谱图，发现发动机在 4200rpm 时，250Hz 频率处出现异常峰值（正常工况下该频率振动幅值≤2m/s²，实测达 8m/s²），结合发动机结构特性，判断为正时链条松动导致的共振，后续拆解验证与分析结果一致。
实例特点
针对性强：聚焦发动机典型故障（如共振、部件松动），测试参数与分析算法贴合内燃机振动特性。
可复现性高：硬件选型、参数设置、分析流程均明确量化，支持不同型号发动机测试场景复用。
闭环验证：测试结果与实际故障排查形成闭环，验证了系统分析的准确性。
