LabVIEW 尺度图自定义色表应用

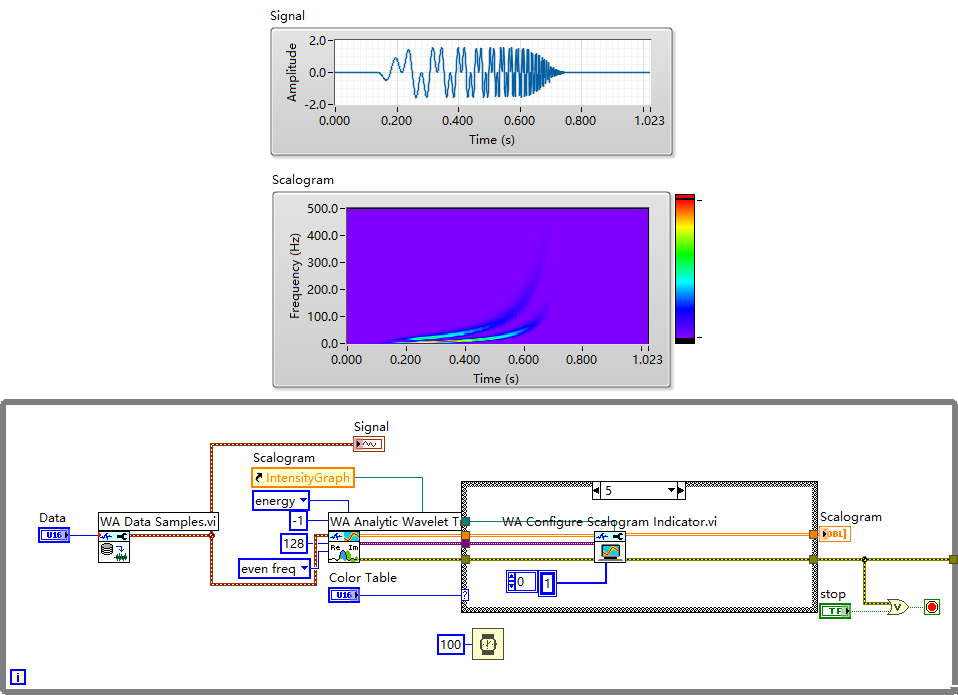

​在 LabVIEW 中将自定义颜色表应用于尺度图指示器的方法，通过相关 VI实现信号处理与尺度图的色彩定制显示，直观分析信号时频特性。

尺度图（Scalogram）是基于小波变换的时频分析工具，能展示信号在不同时间和频率下的能量分布。颜色表用于为尺度图不同能量区域分配色彩，方便工程师快速识别信号特征。

• WA Data Samples.vi

• • 功能：获取数据样本，为后续小波分析提供原始数据。

  • 使用场合：小波分析流程起始阶段，用于数据采集或导入后的初步处理。

  • 特点：专注数据抽样相关操作，为后续分析提供规范数据格式。

  • 使用注意事项：需确保输入数据格式与该 VI 要求匹配，否则可能导致后续分析错误。

  • 类似功能对比：与普通数据读取 VI 相比，它更针对小波分析的数据预处理，适配小波分析的数据需求，普通数据读取 VI 通用性更强但缺乏小波数据针对性处理。

• WA Analytic Wavelet T.vi

• • 功能：进行解析小波变换，将输入信号转换为适合尺度图分析的形式，提取信号时频能量等信息。

  • 使用场合：小波分析核心阶段，对预处理后的数据做小波变换。

  • 特点：支持解析小波相关计算，能高效处理时频域信号转换。

  • 使用注意事项：要根据信号特性选择合适小波基，不同小波基对信号分析结果影响较大。

  • 类似功能对比：和基础傅里叶变换 VI 相比，傅里叶变换侧重整体频率分析，该 VI 基于小波变换，更适合非平稳信号的时频局部特性分析。

• WA Configure Scalogram Indicator.vi

• • 功能：配置尺度图指示器，可应用预定义或自定义颜色表，设置颜色渐变等，使尺度图按设定色彩显示。

  • 使用场合：尺度图显示前的配置环节，确定尺度图的视觉呈现方式。

  • 特点：专注尺度图的可视化配置，灵活度高，支持个性化色彩定制。

  • 使用注意事项：颜色表设置要与信号能量范围匹配，避免色彩混淆影响分析。

  • 类似功能对比：与一般图形显示配置 VI 相比，它专为尺度图设计，在时频图色彩配置的专业性和针对性上更优，普通图形配置 VI 适用范围广但对尺度图适配性欠佳。
