嵌入式设备的外设驱动优化
一、为什么要优化外设驱动？
想象一下，你的嵌入式设备就像一个忙碌的快递中转站：
l 原始驱动：快递员（CPU）需要亲自处理每一个包裹（数据）——从货车（外设）上搬下来，登记，再搬上另一辆货车。效率低，CPU 累得满头大汗，其他工作都被耽误了。
l 优化后的驱动：引入了自动化分拣线（DMA）、更智能的调度系统（高效中断处理）、预打包服务（数据缓冲）。快递员只需指挥和监督，大部分体力活由机器完成，整体吞吐量大增，CPU 也能腾出手做更“高级”的决策（运行应用程序）。
优化的核心目标就是：
1. 降低 CPU 占用率：让 CPU 少干粗活，多干核心业务。
2. 提高数据吞吐量：让数据在 CPU、内存、外设之间流动得更快。
3. 减少响应延迟：让外设事件（如按键按下、数据到达）得到更快处理。
4. 降低系统功耗：减少不必要的 CPU 唤醒和总线活动。
5. 增强系统稳定性：避免资源冲突、数据丢失或溢出。
二、优化利器：深入理解硬件与机制
优化不是凭空想象，需建立在对硬件和底层机制扎实理解上。
1. 精通外设数据手册
l 寄存器地图：了解每个寄存器的作用（控制、状态、数据）。就像了解快递站每个按钮的功能。
l 时序要求：读写操作的建立时间、保持时间、时钟频率限制。如同知道传送带运行速度和包裹放置的时间窗口。
l 中断机制：有哪些中断源？如何清除中断标志？如同快递站的各种报警灯（包裹到达、错误发生）。
DMA 支持：外设是否支持 DMA？支持哪些通道和传输模式？如同是否有自动化分拣线可用。
2. 吃透 SoC 总线架构与时钟树
l 总线矩阵 (Bus Matrix)：CPU、DMA、外设如何连接？瓶颈可能在哪里？如同了解城市的主干道和支路。
l 时钟源与分频器：外设工作时钟从哪里来？如何配置才能满足其需求又不浪费？如同调节传送带速度。
l 电源管理域：外设是否可以独立关闭时钟或电源？如同快递站里不同区域能否单独关灯省电。
三、实战优化策略与技巧（附伪代码/示意图）
策略 1: 中断优化 - 让响应更迅捷
l 问题：中断处理函数 (ISR) 太长，耽误其他中断或主程序运行；频繁小数据中断导致 CPU 疲于奔命。
l 优化技巧：

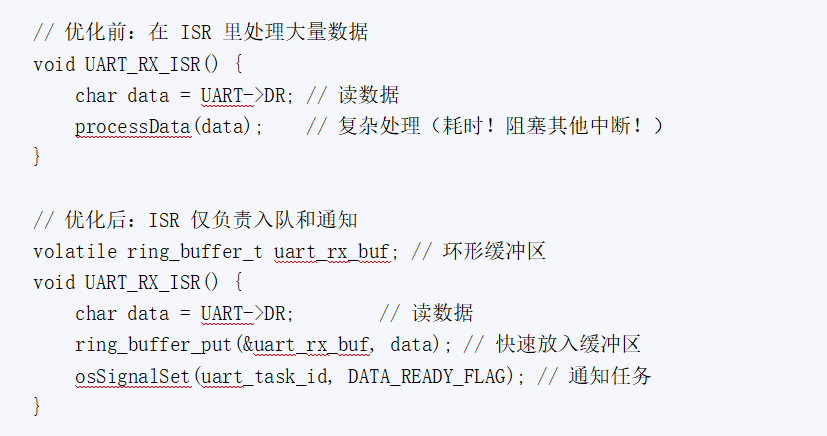

n ISR 瘦身原则 (Keep ISR Lean and Mean)：
Ø 只做最紧急的事：读取数据到缓存、清除中断标志、发送信号量/事件通知任务。
Ø 耗时操作（如复杂计算、大量数据处理）交给任务（线程）处理。
n 中断合并 (Interrupt Coalescing)：
Ø 适用于高速、连续数据流（如网络、高速 ADC）。配置外设在收集到多个数据包或达到超时后才触发一次中断，减少中断频率。
Ø 例： 以太网 MAC 可以设置当接收 FIFO 中数据包数量达到 N 个或等待时间超过 T 毫秒时再触发 RX 中断。
n 中断优先级合理配置：
Ø 使用硬件支持的 NVIC (Nested Vectored Interrupt Controller) 或类似机制。
Ø 实时性要求高的中断（如电机控制 PWM）设最高优先级。
Ø 数据处理类中断（如 UART）设中等优先级。
Ø 非实时后台任务（如状态灯闪烁）用最低优先级或轮询。
策略 2: DMA 运用 - 解放 CPU，提升吞吐
l 原理：DMA (Direct Memory Access) 控制器是硬件“搬运工”，可在内存与外设间（或内存与内存间）直接传输数据，无需 CPU 参与。
l 优化场景：
大量数据传输：ADC 采样数组、摄像头图像数据、音频播放/采集、SD 卡读写、高速通信（SPI/I2C/UART）。
l 关键配置与技巧：
n 传输模式选择：
Ø 单次 (Single)：传输一次就停止。适合确定长度的单次操作。
Ø 循环 (Circular)：传输完成自动从头开始，形成循环缓冲区。ADC 连续采样、音频双缓冲播放的理想选择！
Ø 内存到外设 (Mem-to-Periph)：如播放音频数据到 DAC。
Ø 外设到内存 (Periph-to-Mem)：如 ADC 采集数据到数组。
Ø 内存到内存 (Mem-to-Mem)：如复制大块数据。

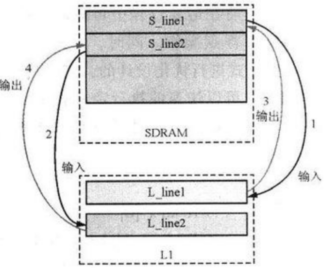

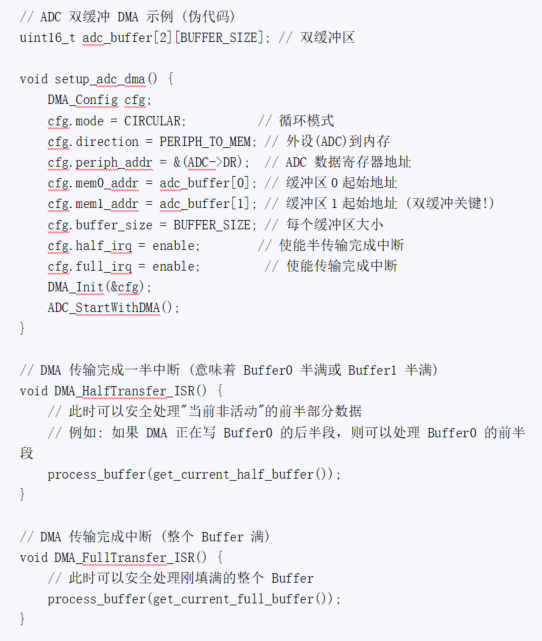

n 双缓冲 (Double Buffering)：
Ø 使用两个缓冲区 (Buffer A & B)。
Ø DMA 正在填充 Buffer A 时，CPU 可以安全处理 Buffer B 的数据。
Ø DMA 填满 A 后，自动切换到填充 B，并触发中断通知 CPU 处理 A。如此交替，实现处理与传输的并行，避免数据丢失或等待。
n 数据对齐与突发传输 (Burst Transfer)：
Ø 确保源地址、目标地址、数据宽度符合 DMA 控制器要求（如 32 位对齐）。
Ø 利用 DMA 的突发传输能力（一次请求传输多个连续单元），减少总线仲裁次数，提高总线利用率。
n 流控与 FIFO：
Ø 理解并正确配置外设的 FIFO（先入先出队列）深度和 DMA 触发阈值（如 UART 接收 FIFO 半满时触发 DMA 请求）。
Ø 确保 DMA 传输速率与外设数据产生/消耗速率匹配，防止 FIFO 溢出或欠载。
策略 3: 轮询 vs 中断 - 明智选择，降低开销
l 轮询 (Polling)：CPU 定期主动检查外设状态寄存器。
l 中断 (Interrupt)：外设状态改变时主动通知 CPU。
l 如何选？
n 高频率 + 低延迟要求 -> 中断 (按键、通信接收)
n 极低频率 或 对延迟不敏感 -> 轮询 (读取温度传感器每分钟一次)
n 中等频率 -> 混合模式 (定时器 + 状态检查) 或 DMA + 中断
l 优化轮询：
n 避免在主循环中无延迟地疯狂轮询，徒增 CPU 负载。加入合理延时 (osDelay(), sleep_ms())。
n 在低功耗任务中轮询时，使用能唤醒 CPU 的低功耗等待指令或机制（如 __WFI() (Wait For Interrupt)），而不是忙等待 (while(1);)。
四、总结：优化是永无止境的旅程
嵌入式外设驱动优化是一个融合了硬件理解、软件技巧和工程经验的艺术。没有放之四海而皆准的“最优解”，关键在于：
1. 精准测量，定位瓶颈：不要盲目优化，用工具找到真正的性能热点或耗电大户。
2. 理解机制，善用硬件：DMA、中断控制器、位带、FIFO、低功耗模式都是你的盟友。
3. 代码清晰，结构合理：优化不能牺牲可维护性，良好的分层和抽象是长期高效的基础。
4. 权衡取舍：速度 vs 功耗，实时性 vs CPU 占用，资源消耗 vs 开发效率。根据项目需求做明智选择。
