单片机元件学习
DS18B20温度传感器
51（stc8h8k64u）
简介
ds18B20是使用单总线的元器件
代码
/*--------------------------------------------------------------------- */
/* ------------------------ For STC8H MCU ----------------------------- */
/* --- Web: www.STCAI.com ----------------------------------------- */
/* --- BBS: www.STCAIMCU.com ------------------------------------- */
/* --- Email: liulixun@zcst.edu.cn ---------------------------------- */
/* 如果要在程序中使用此代码,请在程序中注明使用了LiuLixun的资料及程序 */
/*--------------------------------------------------------------------- */
#include "DS18B20.h"
//========================================================================
// 描述: DS18B20初始化.
// 参数: none.
// 返回: none.
//========================================================================
void ds18b20_init()
{DS18B20_DQ_MODE;//双向IO口
}//========================================================================
// 描述: DS18B20特定延时函数.
// 参数: none.
// 返回: none.
//========================================================================
#if 1
void ds18b20_delay_us(uint8 us)
{do{_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();}while(--us);
}
#endif
//========================================================================
// 描述: DS18B20总线复位.
// 参数: none.
// 返回: none.
//========================================================================
#if 1
uint8 ds18b20_reset()
{uint8 ds18b20_retry;ds18b20_retry = 0;while (1){ds18b20_retry++;if(ds18b20_retry >= 10)return 1;DS18B20_DQ = 1; DS18B20_DQ = 0; //送出低电平复位信号ds18b20_delay_us(240); //延时至少480usds18b20_delay_us(240);DS18B20_DQ = 1; //释放数据线ds18b20_delay_us(60); //等待60usif(!DS18B20_DQ) //检测存在脉冲{ds18b20_delay_us(240); //等待设备释放数据线ds18b20_delay_us(180);return 0;}ds18b20_delay_us(240); //等待设备释放数据线ds18b20_delay_us(180);}
}
#endif
//========================================================================
// 描述: 从DS18B20读1字节数据.
// 参数: none.
// 返回: 1字节数据.
//========================================================================
#if 1
uint8 ds18b20_read_byte()
{uint8 i;uint8 dat = 0;for (i=0; i<8; i++) //8位计数器{dat >>= 1;DS18B20_DQ = 0; //开始时间片ds18b20_delay_us(1); //延时等待DS18B20_DQ = 1; //准备接收ds18b20_delay_us(1); //接收延时if (DS18B20_DQ) dat |= 0x80; //读取数据ds18b20_delay_us(60); //等待时间片结束}return dat;
}
#endif
//========================================================================
// 描述: 向DS18B20写1字节数据.
// 参数: 1字节数据.
// 返回: none.
//========================================================================
#if 1
void ds18b20_write_byte(uint8 dat)
{char i;for (i=0; i<8; i++) //8位计数器{DS18B20_DQ = 0; //开始时间片ds18b20_delay_us(1); //延时等待dat >>= 1; //送出数据DS18B20_DQ = CY;ds18b20_delay_us(60); //等待时间片结束DS18B20_DQ = 1; //恢复数据线ds18b20_delay_us(1); //恢复延时}
}
#endif
//========================================================================
// 描述: 读取温度.
// 参数: none.
// 返回: 温度值.
//========================================================================
#if 1

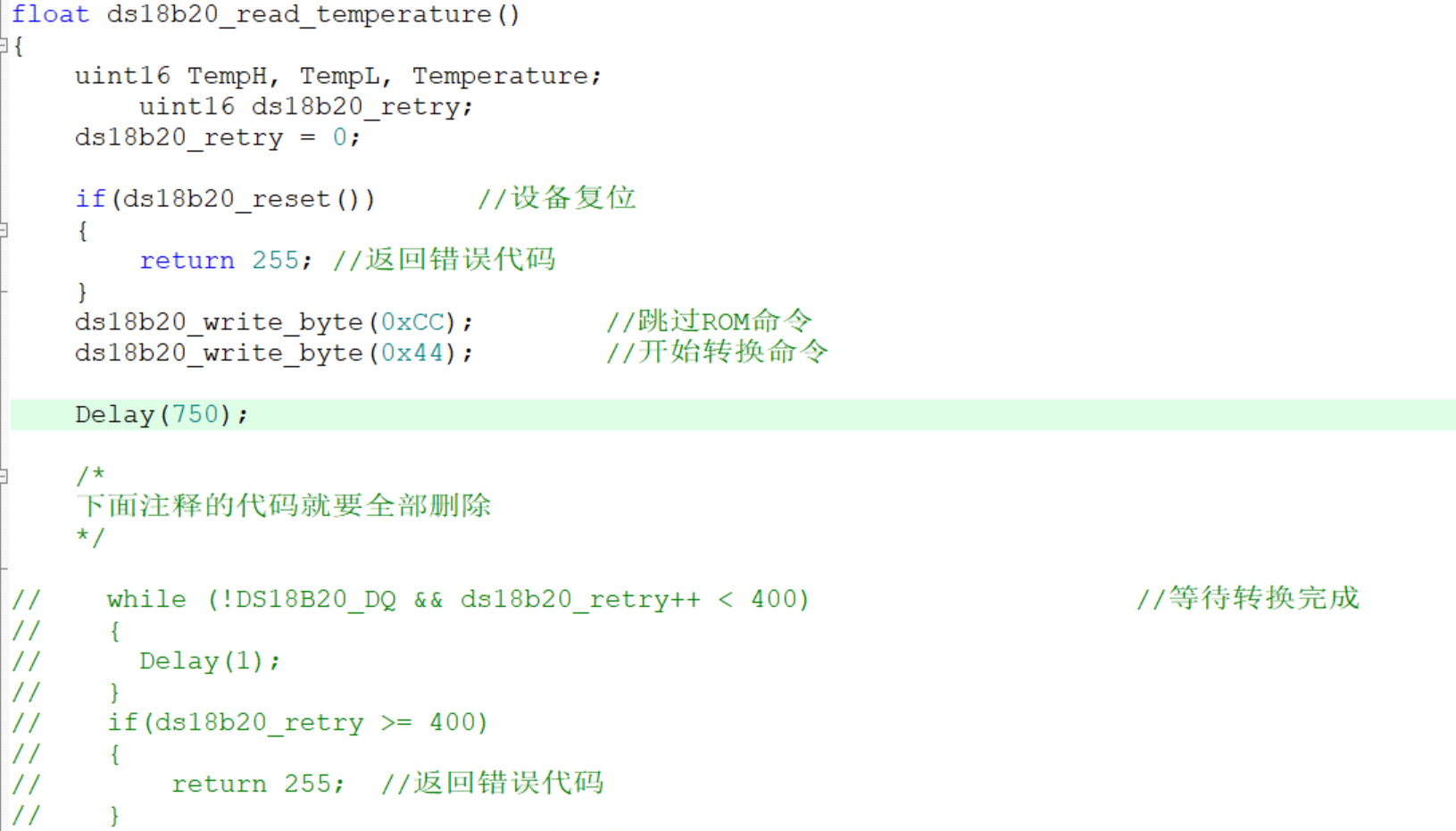

float ds18b20_read_temperature()
{uint16 TempH, TempL, Temperature;uint16 ds18b20_retry;ds18b20_retry = 0;if(ds18b20_reset()) //设备复位{return 255; //返回错误代码} ds18b20_write_byte(0xCC); //跳过ROM命令ds18b20_write_byte(0x44); //开始转换命令Delay(750);/*下面注释的代码就要全部删除*/// while (!DS18B20_DQ && ds18b20_retry++ < 400) //等待转换完成
// {
// Delay(1);
// }
// if(ds18b20_retry >= 400)
// {
// return 255; //返回错误代码
// }if(ds18b20_reset()) //设备复位{return 255; //返回错误代码} ds18b20_write_byte(0xCC); //跳过ROM命令ds18b20_write_byte(0xBE); //读暂存存储器命令TempL = ds18b20_read_byte(); //读温度低字节TempH = ds18b20_read_byte(); //读温度高字节if(TempH & 0xf8) //如果为负数{// MinusFlag = 1; //设置负数标志Temperature = (TempH<<8) | TempL;Temperature = ~Temperature+1;return (float)Temperature*-0.625/10.0;}else{//MinusFlag = 0; //清除负数标志Temperature = (TempH<<8) | TempL; return (float)Temperature*0.625/10.0; //0.0625 * 10，保留1位小数点}
}
#endif
/*--------------------------------------------------------------------- */
/* ------------------------ For STC8H MCU ----------------------------- */
/* --- Web: www.STCAI.com ----------------------------------------- */
/* --- BBS: www.STCAIMCU.com ------------------------------------- */
/* --- Email: liulixun@zcst.edu.cn ---------------------------------- */
/* 如果要在程序中使用此代码,请在程序中注明使用了LiuLixun的资料及程序 */
/*--------------------------------------------------------------------- */#ifndef __DS18B20_H
#define __DS18B20_H#include "STC8H.h"
#include "Type_def.h"
#include "Delay.h"
//#include <intrins.h>#ifndef DS18B20_DQ
#define DS18B20_DQ P24 //DS18B20的数据口
#endif#ifndef DS18B20_DQ_MODE
#define DS18B20_DQ_MODE {P2M1 &= ~0x10;P2M0 |= 0x10;} // P2.4推挽输出模式
#endifvoid ds18b20_init(); //DS18B20初始化
float ds18b20_read_temperature(); //读取温度#endif注意点
1：传感器的数据输出口需要注意更改
2：DQ口需要设置为推挽输出模式

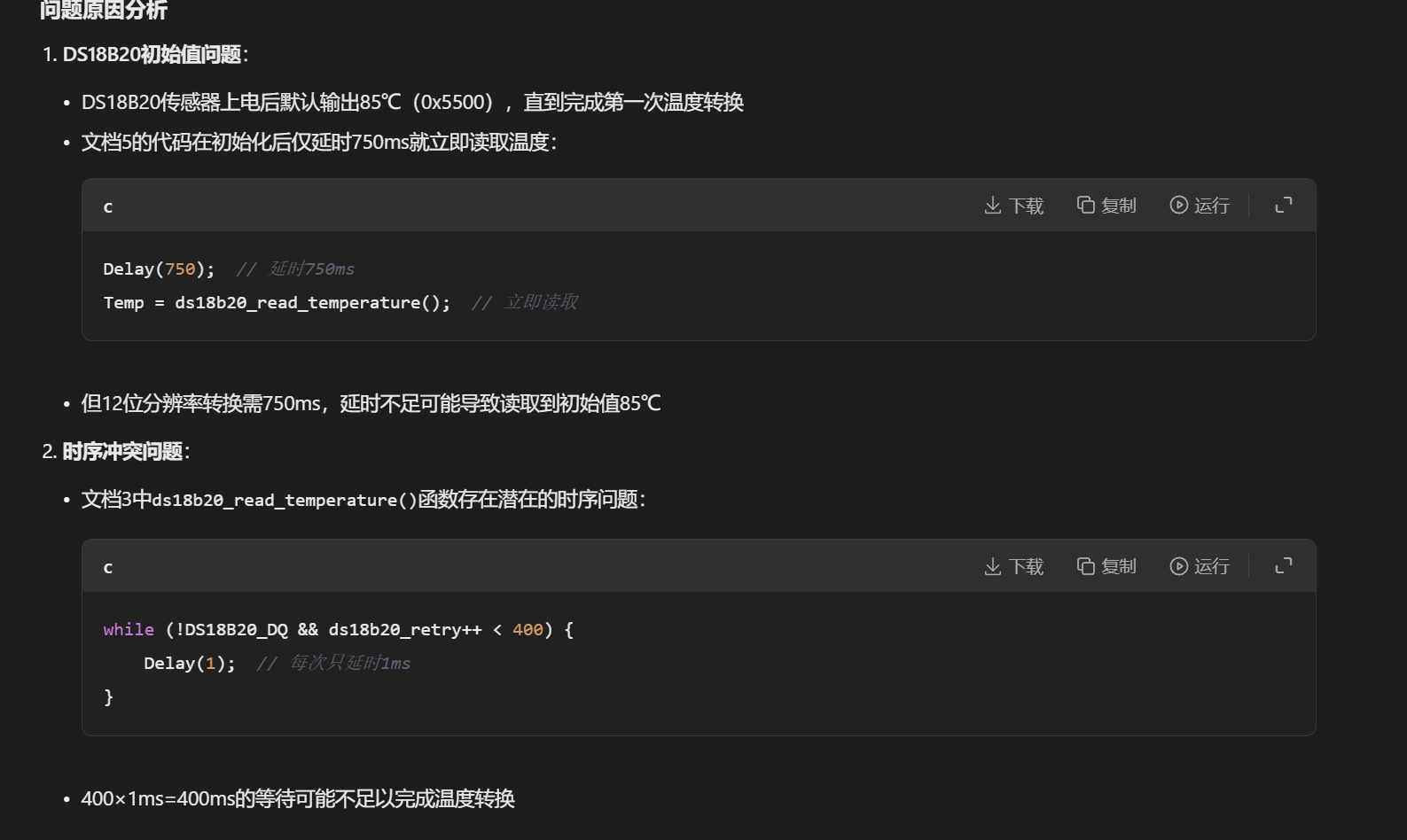

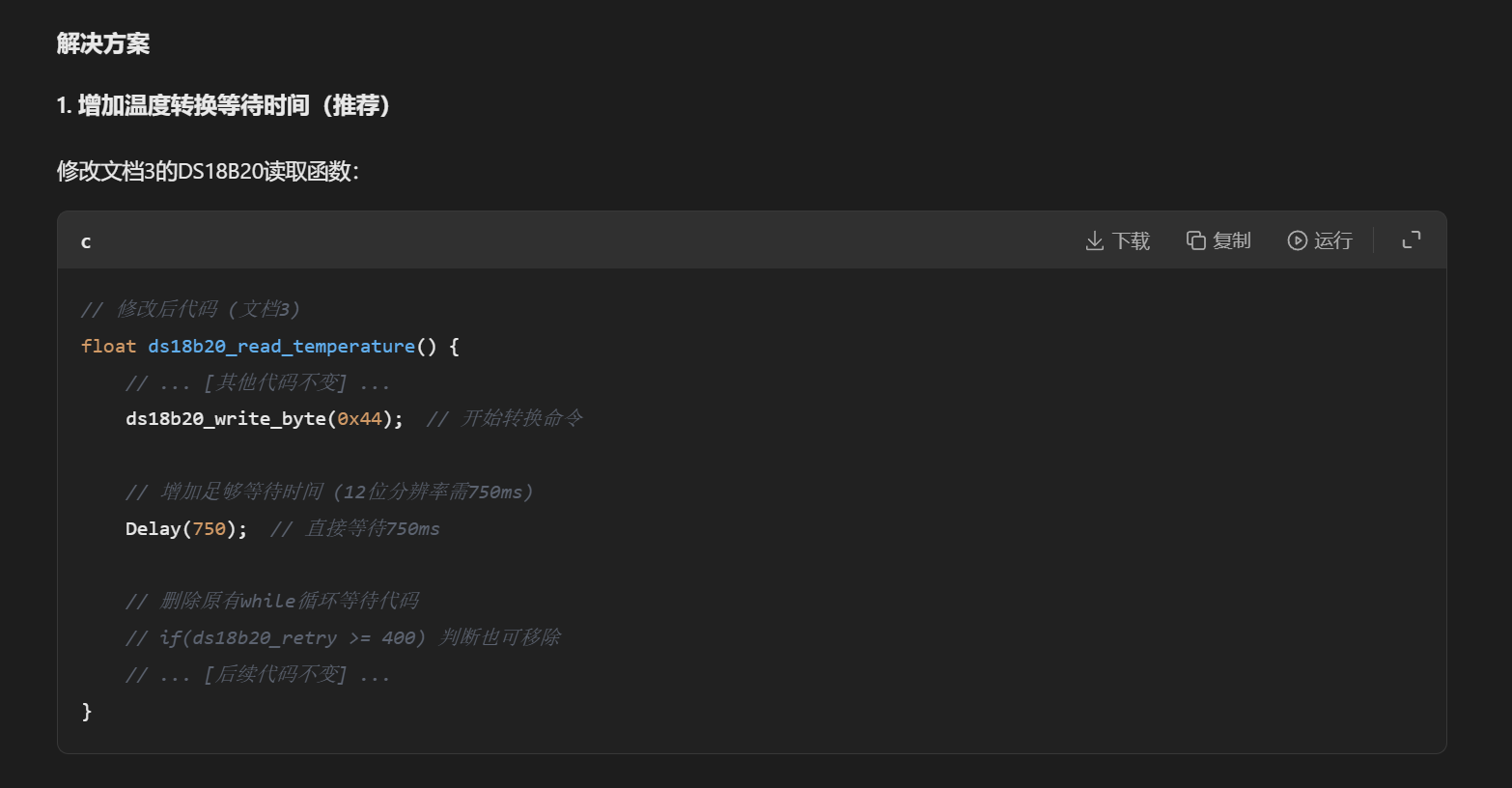

3：还有一点就是关于转换温度后的延时，确保温度能够正确的转换；
