瑞芯微RK3576平台FFmpeg硬件编解码移植及性能测试实战攻略

本文介绍瑞芯微RK3576平台，FFmpeg硬件编解码移植及性能测试方法。

FFmpeg简介与实测数据

• FFmpeg简介

FFmpeg是一套多媒体框架，能够解码、编码、转码、复用、解复用、流、过滤和播放数字音频、视频，提供了录制、转换以及流化音视频的完整解决方案。

• 实测数据

（1）2K视频编解码，视频文件大小为103MB

硬件解码+编码数据：

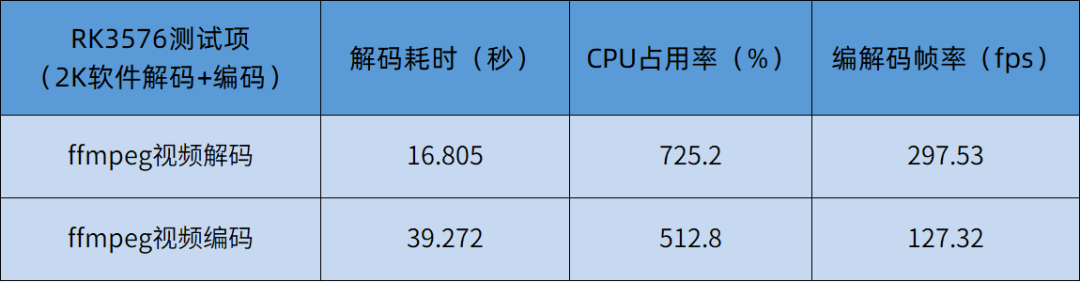

软件解码+编码数据：

（2）4K视频编解码，视频文件大小为128MB

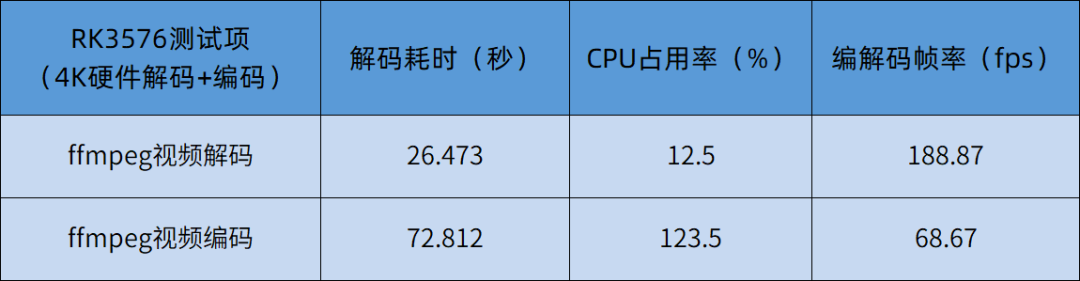

硬件解码+编码数据：

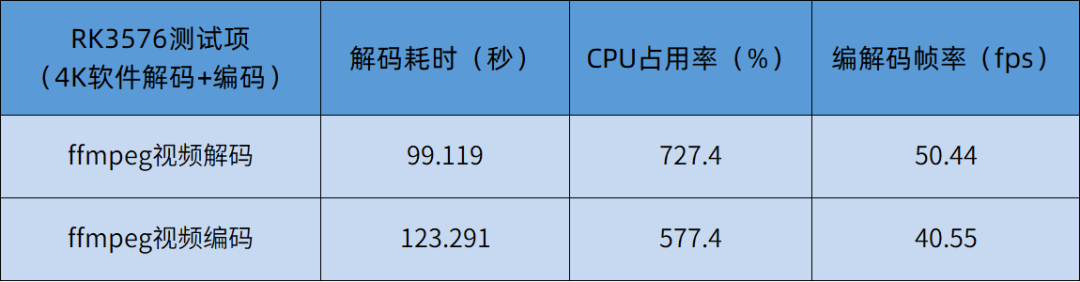

软件解码+编码数据：

交叉编译与移植FFmpeg

以下操作在PC端虚拟机里面进行

• 下载7.1版本ffmpeg源码：

git clone -b 7.1 --single-branch  https://gitee.com/work_public/ffmpeg-rockchip.git

• 交叉编译FFmpeg

（1）进入FFmpeg源码目录：

cd ffmpeg-rockchip

（2）设置pkgconfig 环境变量：

export PKG_CONFIG_SYSROOT_DIR=/sysroot_rk35xx_ubuntu2204/export PKG_CONFIG_PATH=/sysroot_rk35xx_ubuntu2204/usr/lib/aarch64-linux-gnu/pkgconfig

（3）创建install目录：

mkdir install

（4）执行configure_rk3576.sh 并写入如下参数：

./configure \  --prefix=$(pwd)/install \  --enable-gpl \  --enable-version3 \  --enable-libdrm \  --enable-rkmpp \  --enable-rkrga \  --enable-libv4l2 \  --enable-cross-compile \  --target-os=linux \  --arch=aarch64 \  --cross-prefix=/opt/arm-gnu-toolchain-11.3.rel1-x86_64-aarch64-none-linux-gnu/bin/aarch64-none-linux-gnu- \  --enable-static \  --enable-shared \  --enable-ffmpeg \  --enable-ffplay \  --enable-ffprobe \  --pkg-config=/usr/bin/pkg-config \  --sysroot=/opt/sysroot_rk3576_ubuntu2204/ \  --extra-cflags="-I/opt/sysroot_rk3576_ubuntu2204/usr/include/aarch64-linux-gnu" \  --extra-ldflags="-B/opt/sysroot_rk3576_ubuntu2204/usr/lib/aarch64-linux-gnu -Wl,-rpath-link=/opt/sysroot_rk3576_ubuntu2204/usr/lib/aarch64-linux-gnu"

arm-gnu-toolchain-11.3.rel1-x86_64-aarch64-none-linux-gnu

工具下载地址：

https://developer.arm.com/downloads/-/arm-gnu-toolchain-downloads/11-3-rel1

（5）编译配置文件：

./configure_rk3576.sh

（6）开始编译：

make -j8

（7）安装

make install

（8）安装完成后，安装文件保存在install目录：

├── bin│   ├── ffmpeg│   ├── ffplay│   └── ffprobe├── include│   ├── libavcodec│   ├── libavdevice│   ├── libavfilter│   ├── libavformat│   ├── libavutil│   ├── libpostproc│   ├── libswresample│   └── libswscale├── lib│   ├── libavcodec.a│   ├── libavcodec.so -> libavcodec.so.61.19.101│   ├── libavcodec.so.61 -> libavcodec.so.61.19.101│   ├── libavcodec.so.61.19.101│   ├── libavdevice.a│   ├── libavdevice.so -> libavdevice.so.61.3.100│   ├── libavdevice.so.61 -> libavdevice.so.61.3.100│   ├── libavdevice.so.61.3.100│   ├── libavfilter.a│   ├── libavfilter.so -> libavfilter.so.10.4.100│   ├── libavfilter.so.10 -> libavfilter.so.10.4.100│   ├── libavfilter.so.10.4.100│   ├── libavformat.a│   ├── libavformat.so -> libavformat.so.61.7.100│   ├── libavformat.so.61 -> libavformat.so.61.7.100│   ├── libavformat.so.61.7.100│   ├── libavutil.a│   ├── libavutil.so -> libavutil.so.59.39.100│   ├── libavutil.so.59 -> libavutil.so.59.39.100│   ├── libavutil.so.59.39.100

• 移植至主板端（以下操作在主板端进行）

（1）将刚才打包的ffmpeg_install.tar拷贝到主板上解压：​​​​​​​

sudo mkdir /usr/local/ffmpegsudo tar -xvf ffmpeg_install.tar -C /usr/local/ffmpeg/

（2）设置环境变量，修改/home/industio/.bashrc，在末尾增加：​​​​​​​

export PATH=/usr/local/ffmpeg/bin:$PATHexport LD_LIBRARY_PATH=/usr/local/ffmpeg/lib:$LD_LIBRARY_PATH

（3）执行生效：

source /home/industio/.bashrc

编解码测试

• 测试常见命令（以下操作在主板端进行）

（1）测试时，需要主板端开启性能模式，且主板接上风扇散热，开启性能模式指令：

echo performance | tee $(find /sys/ -name *governor);

（2）测试时查看CPU使用率：

top -d 1

• 解码测试

（1）解码1080P的mp4视频

time ffmpeg -stream_loop -1 -hwaccel rkmpp -hwaccel_output_format drm_prime -afbc rga -i ./LG_1080p_60fps.mp4 -an -sn -vframes 5000 -f null -

（2）解码4K（3840*2160）mp4视频：

time ffmpeg -stream_loop -1 -hwaccel rkmpp -hwaccel_output_format drm_prime -afbc rga -i ./LG_2160p_30fps.mp4 -an -sn -vframes 5000 -f null -

• 编码测试

（1）1080P H.264, CQP rate control：

time ffmpeg -f lavfi -i testsrc2=s=1920x1080,format=nv12 -c:v h264_rkmpp -qp_init 26 -profile:v main -level 4.1 -g:v 100 -vframes 5000 -y /tmp/tmp.mp4

（2）2160p H.265, CQP rate control：

time ffmpeg -f lavfi -i testsrc2=s=3840x2160,format=nv12 -c:v hevc_rkmpp -qp_init 26 -profile:v main -level 4.1 -g:v 100 -vframes 5000 -y /tmp/tmp.mp4

至此，RK3576 FFmpeg的移植和测试教程已完成，关注触觉智能，将为您带来RK系列RK3562、RK3568、RK3576、RK3588的FFmpeg测试对比,敬请期待！
