嵌入式学习日志————I2C通信外设

在参考手册的24节

1.I2C外设简介

• STM32内部集成了硬件I2C收发电路，可以由硬件自动执行时钟生成、起始终止条件生成、应答位收发、数据收发等功能，减轻CPU的负担

• 支持多主机模型

• 支持7位/10位地址模式

• 支持不同的通讯速度，标准速度(高达100 kHz)，快速(高达400 kHz)支持DMA

• 兼容SMBus（系统管理总线）协议

• STM32F103C8T6 硬件I2C资源：I2C1、I2C2

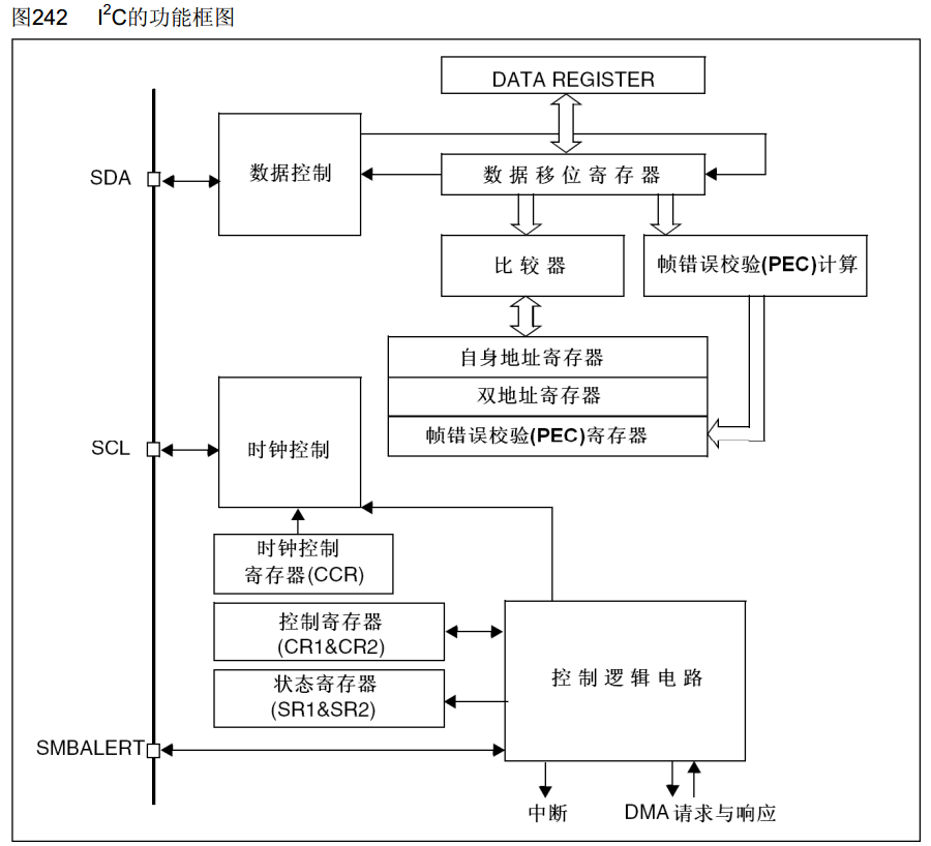

2.I2C框图

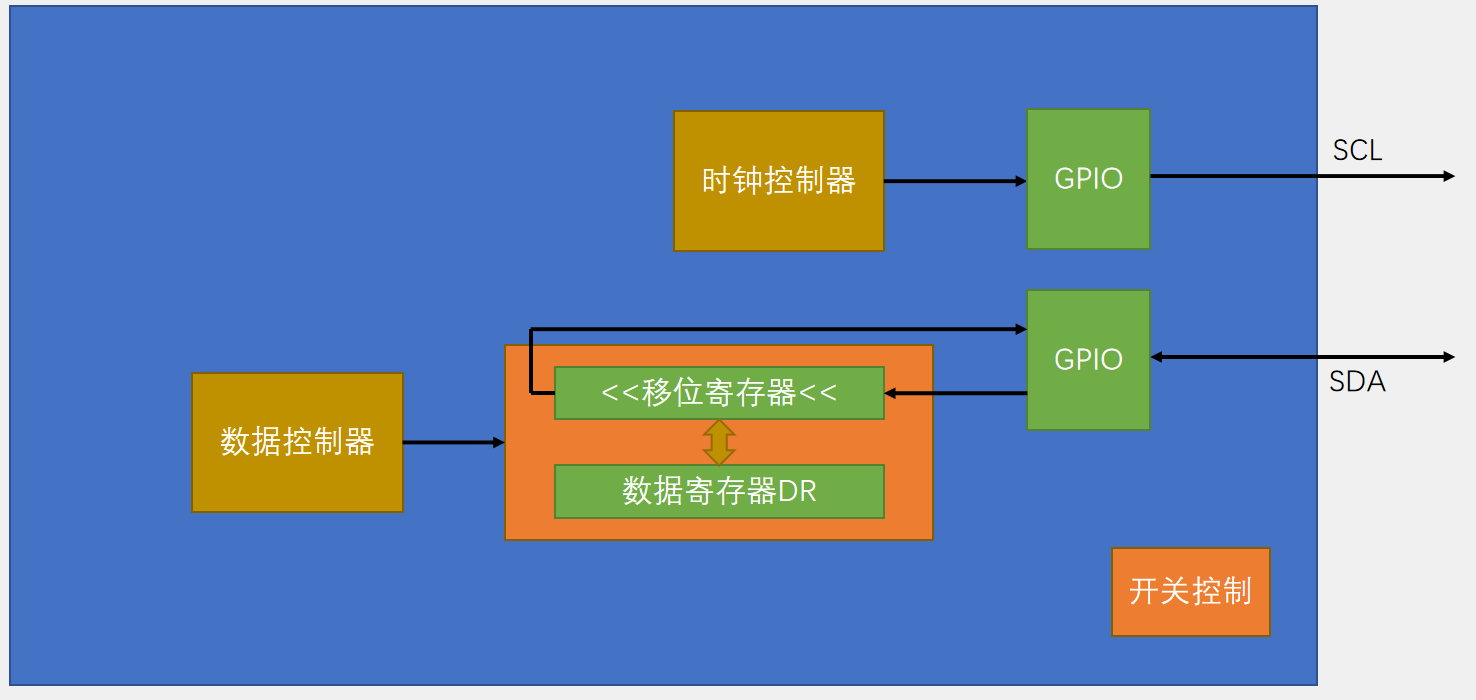

3.I2C基本结构

4.硬件I2C的操作流程

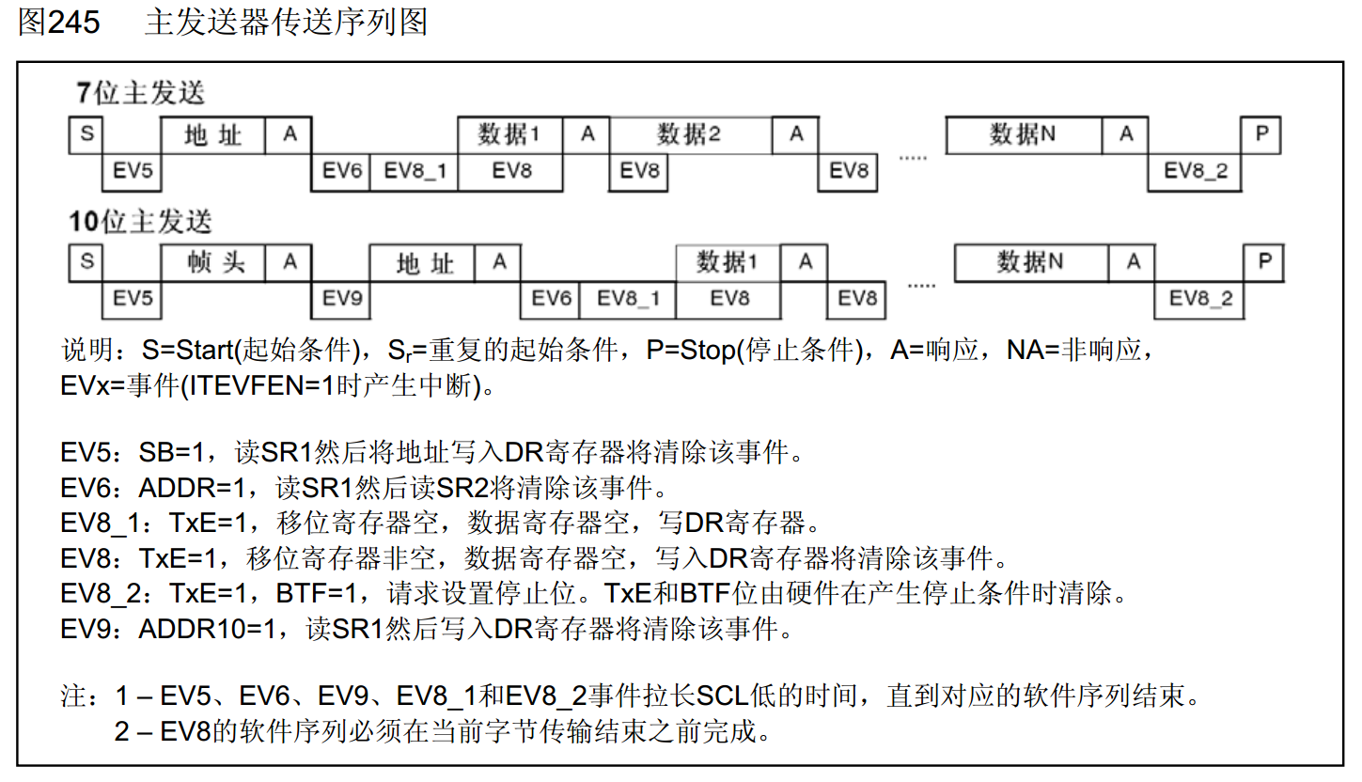

（1）主机发送

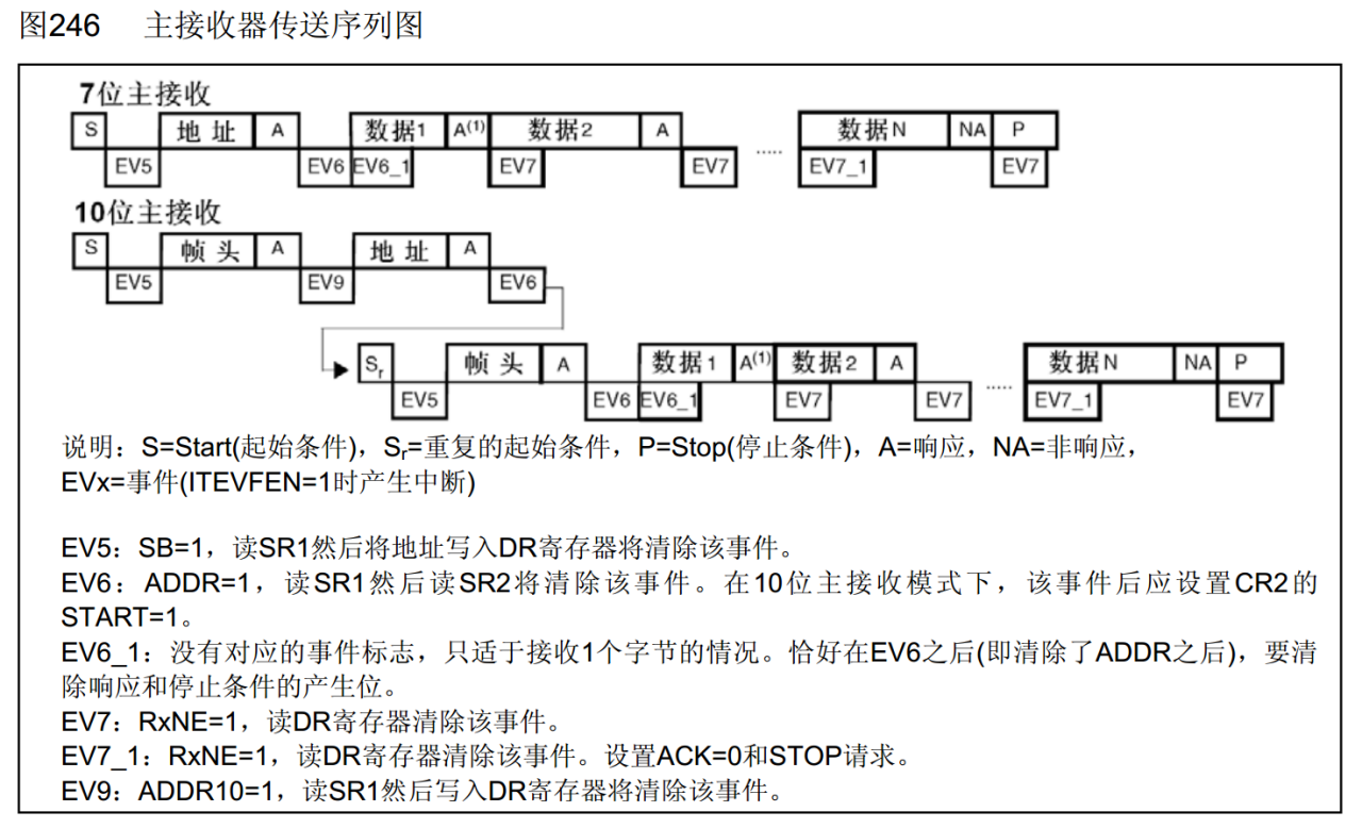

（2）主机接收

5.软件/硬件波形对比

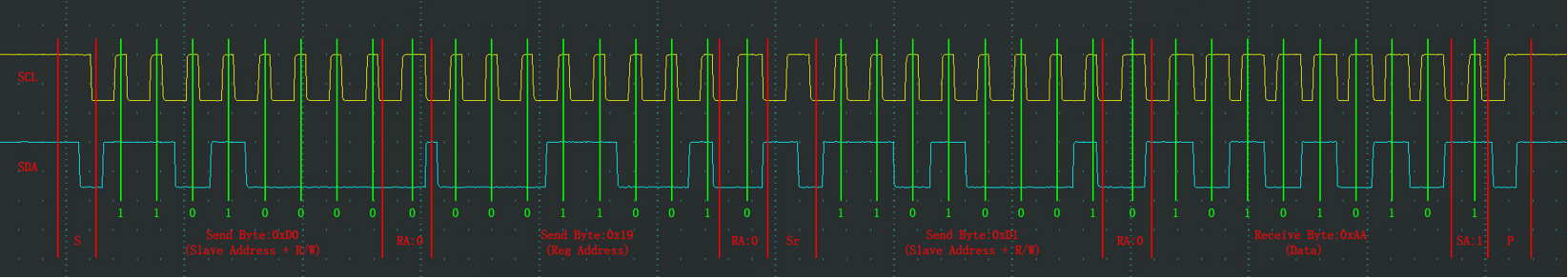

（1）软件

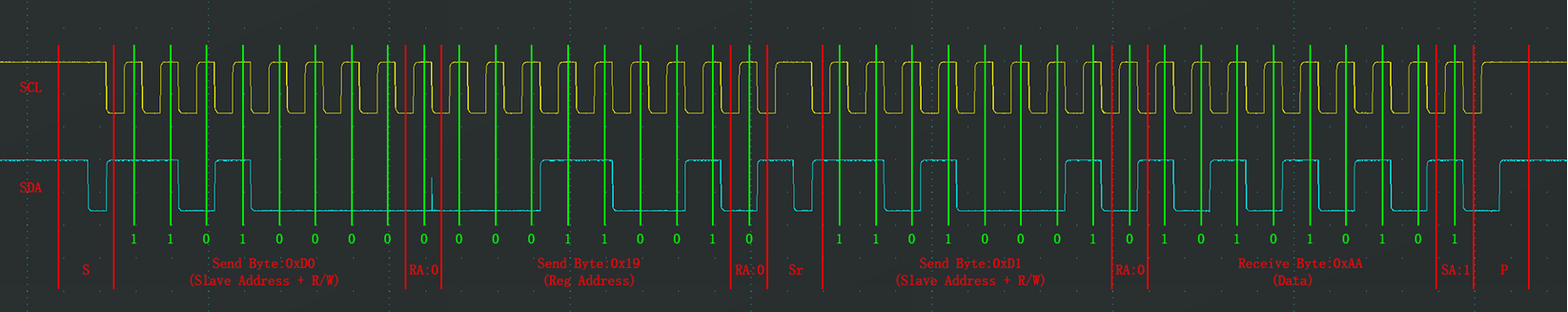

（2）硬件

（3）异同

同：电平变化趋势相同

异：硬件I2C的波形更加规整，每个时钟的周期、占空比都非常一致。而软件I2C由于操作引脚之后，都加了延时（有时候多，有时候少），所以软件时序的时钟周期、占空比可能不规整。
