AUTOSAR XML Schema Production Rules 详解

AUTOSAR XML Schema 生产规则完整指南

1. 概述

AUTOSAR XML Schema Production Rules 定义了如何将 AUTOSAR 元模型转换为符合 W3C XML Schema 规范的 XML Schema。该规则集确保了 AUTOSAR 系统描述的标准化和互操作性。

1.1 核心目标

标准化转换：将 UML2.0 元模型转换为标准 XML Schema
配置灵活性：支持通过标签值进行自定义配置
向后兼容：确保现有 XML 描述的兼容性
工具互操作：提供统一的工具间数据交换格式

1.2 适用范围

AUTOSAR Classic Platform 4.4.0
所有 AUTOSAR 元模型实例
工具链间的数据交换
系统配置和描述文件

2. XML Schema 生产规则架构

在这里插入图片描述

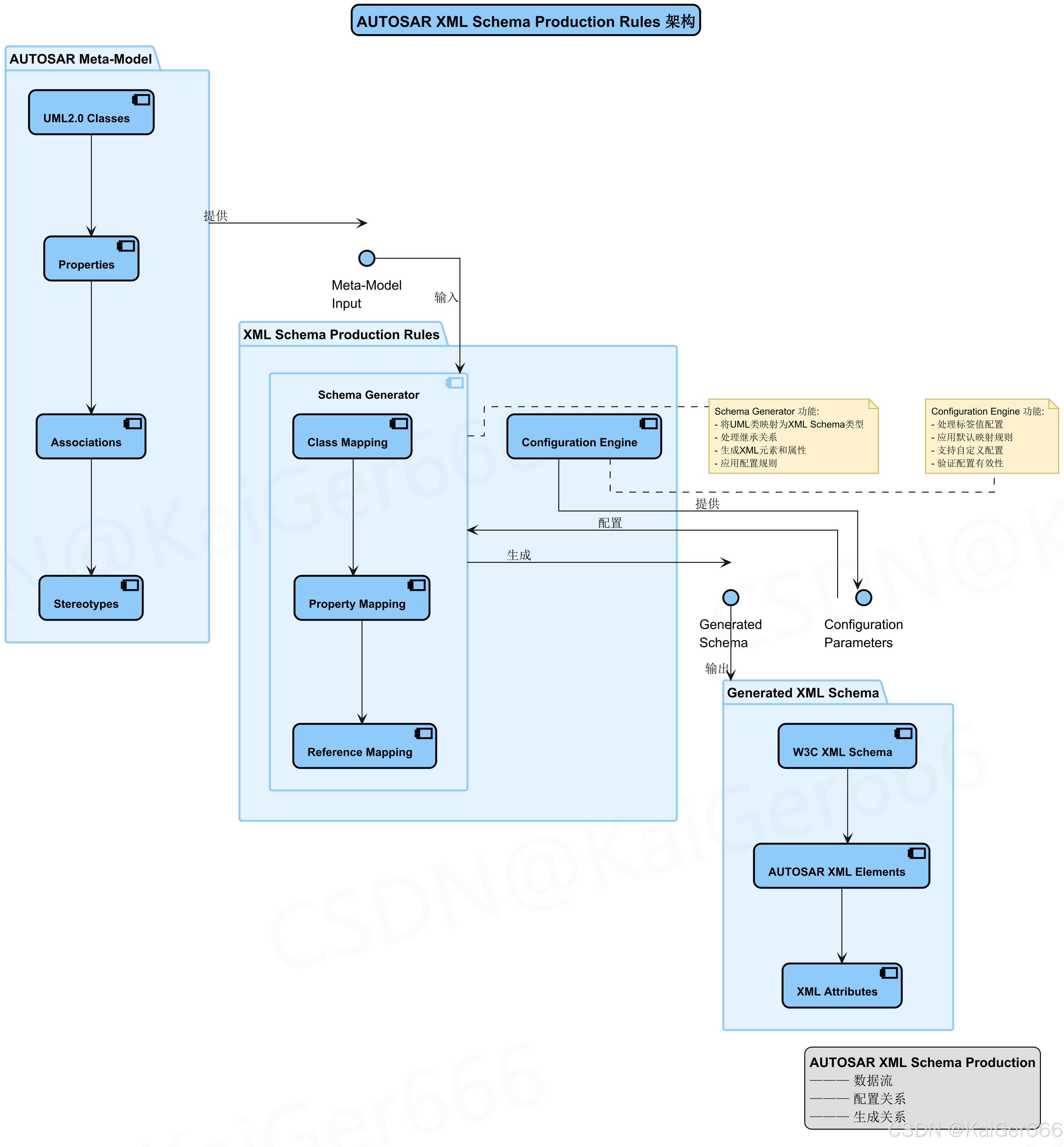

图 2-1: XML Schema Production Rules 整体架构

该架构图展示了从 AUTOSAR 元模型到生成 XML Schema 的完整流程：

2.1 架构组件说明

AUTOSAR Meta-Model 层:

UML2.0 Classes: 定义 AUTOSAR 系统的核心类结构
Properties: 类的属性和特征定义
Associations: 类之间的关系和连接
Stereotypes: 扩展 UML 模型的构造型

XML Schema Production Rules 层:

Schema Generator: 核心转换引擎，负责将 UML 模型转换为 XML Schema
- Class Mapping: 处理类的映射转换
- Property Mapping: 处理属性的映射转换
- Reference Mapping: 处理引用关系的映射转换
Configuration Engine: 配置管理引擎，处理标签值和默认规则

Generated XML Schema 层:

W3C XML Schema: 符合 W3C 标准的 XML Schema 定义
AUTOSAR XML Elements: AUTOSAR 特定的 XML 元素
XML Attributes: XML 属性定义

2.2 数据流说明

输入阶段: AUTOSAR 元模型通过 Meta-Model Input 接口输入到 Schema Generator
配置阶段: Configuration Engine 通过 Configuration Parameters 接口提供配置参数
生成阶段: Schema Generator 根据配置和元模型生成 XML Schema
输出阶段: 生成的 Schema 通过 Generated Schema 接口输出到 XML Schema 层

2.3 关键特性

模块化设计: 各组件职责明确，便于维护和扩展
配置驱动: 支持灵活的配置管理
标准化输出: 确保生成的 XML Schema 符合 W3C 标准
工具集成: 支持与现有 AUTOSAR 工具链的集成

2.4 代码示例

/* AUTOSAR XML Schema 生成器接口定义 */
typedef struct {uint8 moduleId;                  /* 模块标识符 */boolean moduleEnabled;           /* 模块启用状态 */uint8 maxInstances;              /* 最大实例数量 */Std_VersionInfoType versionInfo; /* 版本信息 */
} XMLSchema_ConfigType;/* Schema 生成器初始化函数 */
Std_ReturnType XMLSchema_Init(const XMLSchema_ConfigType* ConfigPtr)
{if (ConfigPtr == NULL) {return E_NOT_OK;}/* 初始化配置 */XMLSchema_Internal_Config = *ConfigPtr;/* 初始化内部状态 */XMLSchema_Internal_State = XMLSCHEMA_STATE_UNINIT;/* 验证配置参数 */if (XMLSchema_Internal_ValidateConfig() != E_OK) {return E_NOT_OK;}/* 设置初始化状态 */XMLSchema_Internal_State = XMLSCHEMA_STATE_IDLE;return E_OK;
}/* Schema 生成主函数 */
Std_ReturnType XMLSchema_GenerateSchema(const AR_MetaModelType* metaModel,const AR_ConfigType* config,AR_XMLSchemaType* xmlSchema)
{if (XMLSchema_Internal_State != XMLSCHEMA_STATE_IDLE) {return E_NOT_OK;}if (metaModel == NULL || config == NULL || xmlSchema == NULL) {return E_NOT_OK;}/* 设置处理状态 */XMLSchema_Internal_State = XMLSCHEMA_STATE_PROCESSING;/* 执行 Schema 生成流程 */Std_ReturnType result = XMLSchema_Internal_Generate(metaModel, config, xmlSchema);/* 恢复空闲状态 */XMLSchema_Internal_State = XMLSCHEMA_STATE_IDLE;return result;
}

3. 类映射关系

在这里插入图片描述

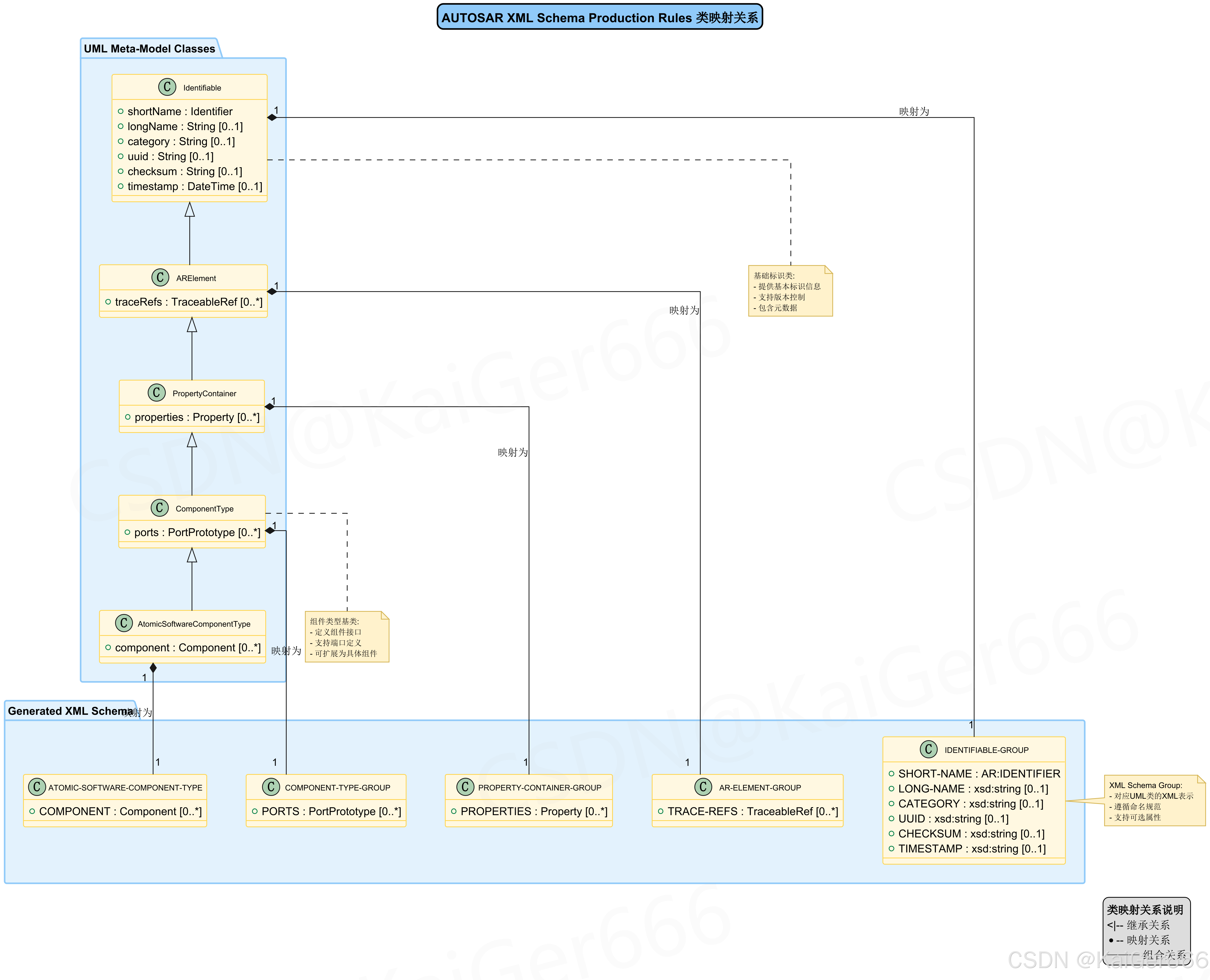

图 3-1: UML 类到 XML Schema 的映射关系

该图展示了 AUTOSAR 元模型中核心类到 XML Schema 的映射关系：

3.1 UML 元模型类层次结构

基础标识类:

Identifiable: 提供基本标识信息，包含 shortName、longName、category、uuid、checksum、timestamp 等属性
ARElement: 继承自 Identifiable，添加了 traceRefs 属性用于追踪引用
PropertyContainer: 继承自 ARElement，提供属性容器功能，包含 properties 集合

组件类型类:

ComponentType: 继承自 PropertyContainer，定义组件类型，包含 ports 集合
AtomicSoftwareComponentType: 继承自 ComponentType，定义原子软件组件类型，包含 component 集合

3.2 XML Schema 映射结构

基础组映射:

IDENTIFIABLE-GROUP: 对应 Identifiable 类的 XML 表示
AR-ELEMENT-GROUP: 对应 ARElement 类的 XML 表示
PROPERTY-CONTAINER-GROUP: 对应 PropertyContainer 类的 XML 表示

组件类型映射:

COMPONENT-TYPE-GROUP: 对应 ComponentType 类的 XML 表示
ATOMIC-SOFTWARE-COMPONENT-TYPE: 对应 AtomicSoftwareComponentType 类的 XML 表示

3.3 映射规则说明

一对一映射: 每个 UML 类对应一个 XML Schema Group
继承关系保持: XML Schema 中的组引用顺序反映 UML 继承层次
属性转换: UML 属性按照配置规则转换为 XML 元素或属性
命名规范: 遵循 AUTOSAR XML 命名约定（大写字母，连字符分隔）

3.4 代码示例

/* AUTOSAR 基础标识结构定义 */
typedef struct {uint8 shortName[AR_SHORT_NAME_MAX_LENGTH];  /* 短名称 */uint8 longName[AR_LONG_NAME_MAX_LENGTH];    /* 长名称 */uint8 category[AR_CATEGORY_MAX_LENGTH];     /* 类别 */uint8 uuid[AR_UUID_MAX_LENGTH];             /* 唯一标识符 */uint8 checksum[AR_CHECKSUM_MAX_LENGTH];     /* 校验和 */uint32 timestamp;                           /* 时间戳 */
} AR_IdentifiableType;/* AUTOSAR 元素结构定义 */
typedef struct {AR_IdentifiableType identifiable;           /* 基础标识信息 */AR_TraceableRefType* traceRefs;             /* 追踪引用数组 */uint16 traceRefsCount;                      /* 追踪引用数量 */
} AR_ElementType;/* 属性容器结构定义 */
typedef struct {AR_ElementType arElement;                   /* AR 元素基础信息 */AR_PropertyType* properties;                /* 属性数组 */uint16 propertiesCount;                     /* 属性数量 */
} AR_PropertyContainerType;/* 组件类型结构定义 */
typedef struct {AR_PropertyContainerType propertyContainer; /* 属性容器 */AR_PortPrototypeType* ports;                /* 端口原型数组 */uint16 portsCount;                          /* 端口数量 */
} AR_ComponentTypeType;/* 原子软件组件类型结构定义 */
typedef struct {AR_ComponentTypeType componentType;         /* 组件类型基础信息 */AR_ComponentType* components;               /* 组件数组 */uint16 componentsCount;                     /* 组件数量 */
} AR_AtomicSoftwareComponentTypeType;/* 类映射处理函数 */
Std_ReturnType AR_MapClassToXMLGroup(const AR_ClassType* umlClass,AR_XMLGroupType* xmlGroup)
{if (umlClass == NULL || xmlGroup == NULL) {return E_NOT_OK;}/* 创建组名称 */AR_ConvertToXMLName(umlClass->name, xmlGroup->groupName, AR_XML_NAME_MAX_LENGTH);/* 处理属性映射 */for (uint16 i = 0; i < umlClass->propertiesCount; i++) {AR_PropertyType* property = &umlClass->properties[i];AR_XMLElementType* xmlElement = &xmlGroup->elements[xmlGroup->elementsCount];AR_MapPropertyToXMLElement(property, xmlElement);xmlGroup->elementsCount++;}/* 处理继承关系 */if (umlClass->baseClass != NULL) {AR_AddBaseClassReference(xmlGroup, umlClass->baseClass);}return E_OK;
}

4. 属性映射关系

在这里插入图片描述

图 4-1: UML 属性到 XML Schema 的映射关系

该图详细展示了不同类型 UML 属性到 XML Schema 的映射规则：

4.1 UML 属性类型分类

组合属性 (aggregation=composite):

表示强拥有关系，默认映射为 XML 元素
支持嵌套结构，子元素生命周期由父元素管理
属性包含 name、type、lower、upper、aggregation 等元数据

引用属性 (aggregation=none):

表示弱引用关系，可通过标签值配置映射方式
支持跨文件引用，不管理目标对象的生命周期
默认映射为 XML 元素，可通过 xml.attribute=true 配置为属性

简单属性:

基本数据类型属性，如 String、Integer、Boolean 等
默认映射为 XML 元素，可通过配置映射为属性
支持基数约束 (lower、upper)

枚举属性:

枚举类型属性，包含预定义的值集合
映射为 XML Schema 的 xsd:simpleType 和 xsd:enumeration
支持默认值设置

集合属性:

多值属性，支持有序和无序集合
映射为 XML Schema 的 xsd:complexType，maxOccurs=“unbounded”
支持 ordered 和 unique 约束

4.2 XML Schema 映射类型

XML 元素 (默认):

大多数属性默认映射为 XML 元素
支持 minOccurs 和 maxOccurs 约束
类型为 xsd:complexType 或 xsd:simpleType

XML 属性 (xml.attribute=true):

通过标签值配置映射为 XML 属性
类型为 xsd:simpleType
支持 required/optional 使用约束

XML 组:

用于组织相关元素
支持 xsd:sequence 和 xsd:choice 结构
便于继承关系的处理

XML 枚举:

对应枚举类型属性
使用 xsd:restriction 和 xsd:enumeration
支持默认值设置

XML 集合:

对应多值属性
maxOccurs=“unbounded”
支持复杂类型定义

4.3 配置管理

标签值配置:

xml.attribute: 控制映射方式（元素/属性）
xml.name: 自定义 XML 名称
xml.namePlural: 自定义复数形式名称
xml.sequenceOffset: 控制元素顺序

默认规则:

contentToElement: 内容默认映射为元素
nameTranslation: 名称转换规则
orderRules: 元素排序规则

4.4 代码示例

/* AUTOSAR 属性映射配置示例 */
typedef struct {/* 组合属性 - 映射为 XML 元素 */AR_ComponentType component;                 /* 组件实例 *//* 引用属性 - 映射为 XML 元素或属性 */AR_ReferenceType reference;                 /* 引用关系 *//* 简单属性 - 映射为 XML 元素 */uint16 simpleValue;                         /* 简单数值 */uint8 stringValue[AR_STRING_MAX_LENGTH];   /* 字符串值 *//* 枚举属性 - 映射为 XML 枚举 */AR_EnumType enumValue;                      /* 枚举值 *//* 集合属性 - 映射为 XML 集合 */AR_CollectionType* collection;              /* 集合数据 */uint16 collectionCount;                     /* 集合大小 */
} AR_PropertyMappingExampleType;/* 属性映射配置结构 */
typedef struct {boolean xmlAttribute;                       /* 是否映射为属性 */uint8 xmlName[AR_XML_NAME_MAX_LENGTH];     /* 自定义 XML 名称 */uint8 xmlNamePlural[AR_XML_NAME_MAX_LENGTH]; /* 复数形式名称 */int16 xmlSequenceOffset;                   /* 序列偏移量 */
} AR_PropertyMappingConfigType;/* 属性映射处理函数 */
Std_ReturnType AR_MapPropertyToXML(const AR_PropertyType* property,const AR_PropertyMappingConfigType* config,AR_XMLElementType* xmlElement)
{if (property == NULL || config == NULL || xmlElement == NULL) {return E_NOT_OK;}/* 根据配置决定映射方式 */if (config->xmlAttribute) {/* 映射为 XML 属性 */return AR_CreateXMLAttribute(property, config, xmlElement);} else {/* 映射为 XML 元素 */return AR_CreateXMLElement(property, config, xmlElement);}
}

4. 属性映射关系

图 4-1: UML 属性到 XML Schema 的映射关系

该图详细展示了不同类型 UML 属性到 XML Schema 的映射规则：

4.1 UML 属性类型分类

组合属性 (aggregation=composite):

表示强拥有关系，默认映射为 XML 元素
支持嵌套结构，子元素生命周期由父元素管理
属性包含 name、type、lower、upper、aggregation 等元数据

引用属性 (aggregation=none):

表示弱引用关系，可通过标签值配置映射方式
支持跨文件引用，不管理目标对象的生命周期
默认映射为 XML 元素，可通过 xml.attribute=true 配置为属性

简单属性:

基本数据类型属性，如 String、Integer、Boolean 等
默认映射为 XML 元素，可通过配置映射为属性
支持基数约束 (lower、upper)

枚举属性:

枚举类型属性，包含预定义的值集合
映射为 XML Schema 的 xsd:simpleType 和 xsd:enumeration
支持默认值设置

集合属性:

多值属性，支持有序和无序集合
映射为 XML Schema 的 xsd:complexType，maxOccurs=“unbounded”
支持 ordered 和 unique 约束

4.2 XML Schema 映射类型

XML 元素 (默认):

大多数属性默认映射为 XML 元素
支持 minOccurs 和 maxOccurs 约束
类型为 xsd:complexType 或 xsd:simpleType

XML 属性 (xml.attribute=true):

通过标签值配置映射为 XML 属性
类型为 xsd:simpleType
支持 required/optional 使用约束

XML 组:

用于组织相关元素
支持 xsd:sequence 和 xsd:choice 结构
便于继承关系的处理

XML 枚举:

对应枚举类型属性
使用 xsd:restriction 和 xsd:enumeration
支持默认值设置

XML 集合:

对应多值属性
maxOccurs=“unbounded”
支持复杂类型定义

4.3 配置管理

标签值配置:

xml.attribute: 控制映射方式（元素/属性）
xml.name: 自定义 XML 名称
xml.namePlural: 自定义复数形式名称
xml.sequenceOffset: 控制元素顺序

默认规则:

contentToElement: 内容默认映射为元素
nameTranslation: 名称转换规则
orderRules: 元素排序规则

4.4 代码示例

/* AUTOSAR 属性映射配置示例 */
typedef struct {/* 组合属性 - 映射为 XML 元素 */AR_ComponentType component;                 /* 组件实例 *//* 引用属性 - 映射为 XML 元素或属性 */AR_ReferenceType reference;                 /* 引用关系 *//* 简单属性 - 映射为 XML 元素 */uint16 simpleValue;                         /* 简单数值 */uint8 stringValue[AR_STRING_MAX_LENGTH];   /* 字符串值 *//* 枚举属性 - 映射为 XML 枚举 */AR_EnumType enumValue;                      /* 枚举值 *//* 集合属性 - 映射为 XML 集合 */AR_CollectionType* collection;              /* 集合数据 */uint16 collectionCount;                     /* 集合大小 */
} AR_PropertyMappingExampleType;/* 属性映射配置结构 */
typedef struct {boolean xmlAttribute;                       /* 是否映射为属性 */uint8 xmlName[AR_XML_NAME_MAX_LENGTH];     /* 自定义 XML 名称 */uint8 xmlNamePlural[AR_XML_NAME_MAX_LENGTH]; /* 复数形式名称 */int16 xmlSequenceOffset;                   /* 序列偏移量 */
} AR_PropertyMappingConfigType;/* 属性映射处理函数 */
Std_ReturnType AR_MapPropertyToXML(const AR_PropertyType* property,const AR_PropertyMappingConfigType* config,AR_XMLElementType* xmlElement)
{if (property == NULL || config == NULL || xmlElement == NULL) {return E_NOT_OK;}/* 根据配置决定映射方式 */if (config->xmlAttribute) {/* 映射为 XML 属性 */return AR_CreateXMLAttribute(property, config, xmlElement);} else {/* 映射为 XML 元素 */return AR_CreateXMLElement(property, config, xmlElement);}
}

5. 处理流程

在这里插入图片描述

图 5-1: XML Schema 生产规则处理流程

该流程图展示了从 AUTOSAR 元模型到生成 XML Schema 的完整处理过程：

5.1 配置处理阶段

读取标签值配置:

解析 UML 模型中的标签值
提取 xml.attribute、xml.name 等配置参数
验证配置参数的有效性

应用默认映射规则:

设置默认的映射策略
配置命名转换规则
建立元素排序规则

验证配置有效性:

检查配置参数的一致性
验证标签值的语法正确性
确保配置符合 AUTOSAR 规范

5.2 模型分析阶段

分析 UML 类结构:

解析类的定义和属性
识别类的继承关系
分析类的关联关系

识别继承关系:

构建继承层次结构
确定基类和派生类
分析多态性需求

提取属性信息:

收集所有属性定义
分析属性类型和约束
确定属性的映射方式

分析关联关系:

识别组合和引用关系
分析关联的多重性
确定关联的映射策略

5.3 Schema 生成阶段

创建 xsd:schema 元素:

初始化 XML Schema 根元素
设置命名空间声明
配置 Schema 属性

并行处理任务:

生成类映射: 创建 xsd:complexType 和 xsd:group
生成属性映射: 处理组合属性、引用属性、简单属性
生成枚举映射: 创建 xsd:simpleType 和定义枚举值

应用 XML 命名规则:

转换 UML 名称为 XML 名称
应用大写字母和连字符规则
处理特殊字符和保留字

设置元素顺序:

根据 sequenceOffset 排序元素
处理继承层次中的元素顺序
确保多态性支持

5.4 继承处理阶段

分析继承层次:

识别继承链中的所有类
确定基类和派生类的顺序
分析继承关系的复杂性

创建基类组:

为每个基类创建 xsd:group
定义基类的属性和结构
设置组的引用关系

合并派生类属性:

将派生类属性添加到继承结构
处理属性覆盖和扩展
维护属性的唯一性

设置组引用顺序:

按照继承层次排序组引用
确保最通用属性在前
支持 XML 级别的多态性

5.5 验证和优化阶段

验证 Schema 语法:

检查 XML Schema 的语法正确性
验证类型定义的有效性
确保符合 W3C XML Schema 规范

检查命名冲突:

识别重复的元素名称
解决命名空间冲突
确保名称的唯一性

优化结构布局:

简化复杂的类型定义
优化元素的组织结构
提高 Schema 的可读性

生成最终 Schema:

输出完整的 XML Schema 文件
添加必要的注释和文档
确保文件格式的正确性

5.6 代码示例

/* XML Schema 生成器主函数 */
Std_ReturnType XMLSchema_GenerateSchema(const AR_MetaModelType* metaModel,const AR_ConfigType* config,AR_XMLSchemaType* xmlSchema)
{Std_ReturnType result = E_NOT_OK;/* 配置处理阶段 */result = XMLSchema_ProcessConfiguration(config);if (result != E_OK) {return result;}/* 模型分析阶段 */result = XMLSchema_AnalyzeModel(metaModel);if (result != E_OK) {return result;}/* Schema 生成阶段 */result = XMLSchema_CreateSchemaElement(xmlSchema);if (result != E_OK) {return result;}/* 并行处理类、属性和枚举映射 */result = XMLSchema_ProcessClassMappings(metaModel, xmlSchema);if (result != E_OK) {return result;}result = XMLSchema_ProcessPropertyMappings(metaModel, xmlSchema);if (result != E_OK) {return result;}result = XMLSchema_ProcessEnumMappings(metaModel, xmlSchema);if (result != E_OK) {return result;}/* 继承处理阶段 */result = XMLSchema_ProcessInheritance(metaModel, xmlSchema);if (result != E_OK) {return result;}/* 验证和优化阶段 */result = XMLSchema_ValidateSchema(xmlSchema);if (result != E_OK) {return result;}result = XMLSchema_OptimizeSchema(xmlSchema);if (result != E_OK) {return result;}return E_OK;
}/* 配置处理函数 */
Std_ReturnType XMLSchema_ProcessConfiguration(const AR_ConfigType* config)
{if (config == NULL) {return E_NOT_OK;}/* 读取标签值配置 */for (uint16 i = 0; i < config->taggedValuesCount; i++) {const AR_TaggedValueType* tag = &config->taggedValues[i];if (strcmp(tag->name, "xml.attribute") == 0) {/* 处理 xml.attribute 标签值 */XMLSchema_SetAttributeMapping(tag->value);} else if (strcmp(tag->name, "xml.name") == 0) {/* 处理 xml.name 标签值 */XMLSchema_SetCustomName(tag->value);} else if (strcmp(tag->name, "xml.sequenceOffset") == 0) {/* 处理 xml.sequenceOffset 标签值 */XMLSchema_SetSequenceOffset(atoi(tag->value));}}/* 应用默认映射规则 */XMLSchema_ApplyDefaultRules();/* 验证配置有效性 */return XMLSchema_ValidateConfiguration();
}/* 继承处理函数 */
Std_ReturnType XMLSchema_ProcessInheritance(const AR_MetaModelType* metaModel,AR_XMLSchemaType* xmlSchema)
{if (metaModel == NULL || xmlSchema == NULL) {return E_NOT_OK;}/* 分析继承层次 */AR_InheritanceHierarchyType hierarchy;XMLSchema_AnalyzeInheritanceHierarchy(metaModel, &hierarchy);/* 创建基类组 */for (uint16 i = 0; i < hierarchy.baseClassesCount; i++) {const AR_ClassType* baseClass = hierarchy.baseClasses[i];XMLSchema_CreateBaseClassGroup(baseClass, xmlSchema);}/* 合并派生类属性 */for (uint16 i = 0; i < hierarchy.derivedClassesCount; i++) {const AR_ClassType* derivedClass = hierarchy.derivedClasses[i];XMLSchema_MergeDerivedClassProperties(derivedClass, xmlSchema);}/* 设置组引用顺序 */XMLSchema_SetGroupReferenceOrder(&hierarchy, xmlSchema);return E_OK;
}

6. 配置和标签值

6.1 标签值配置系统

AUTOSAR XML Schema Production Rules 提供了灵活的标签值配置系统，允许用户自定义映射行为：

xml.attribute 标签值:

用途: 控制属性映射为 XML 元素还是 XML 属性
取值: true/false
默认值: false（映射为元素）
影响: 决定属性的 XML 表示形式

xml.name 标签值:

用途: 自定义 XML 元素的名称
格式: 仅允许字母数字字符和连字符
约束: 首尾字符必须为字母数字
示例: “custom-element-name”

xml.namePlural 标签值:

用途: 自定义复数形式的 XML 名称
应用: 用于集合类型的元素
默认: 在单数名称后添加 “S”

xml.sequenceOffset 标签值:

用途: 控制 XML 元素在序列中的顺序
范围: -999 到 999
默认值: 0
规则: 较小值优先，相同值按字母顺序排列

6.2 配置示例

/* AUTOSAR 标签值配置示例 */
typedef struct {/* 基础配置 */boolean xmlAttribute;                       /* 映射为属性 */uint8 xmlName[AR_XML_NAME_MAX_LENGTH];     /* 自定义名称 */uint8 xmlNamePlural[AR_XML_NAME_MAX_LENGTH]; /* 复数名称 */int16 xmlSequenceOffset;                   /* 序列偏移 *//* 高级配置 */boolean xmlOptional;                        /* 可选属性 */uint8 xmlDefaultValue[AR_VALUE_MAX_LENGTH]; /* 默认值 */uint8 xmlNamespace[AR_NAMESPACE_MAX_LENGTH]; /* 命名空间 */
} AR_TaggedValueConfigType;/* 标签值处理函数 */
Std_ReturnType AR_ProcessTaggedValues(const AR_TaggedValueType* taggedValues,uint16 count,AR_TaggedValueConfigType* config)
{if (taggedValues == NULL || config == NULL) {return E_NOT_OK;}/* 初始化默认配置 */config->xmlAttribute = FALSE;config->xmlSequenceOffset = 0;memset(config->xmlName, 0, AR_XML_NAME_MAX_LENGTH);memset(config->xmlNamePlural, 0, AR_XML_NAME_MAX_LENGTH);/* 处理标签值 */for (uint16 i = 0; i < count; i++) {const AR_TaggedValueType* tag = &taggedValues[i];if (strcmp(tag->name, "xml.attribute") == 0) {config->xmlAttribute = (strcmp(tag->value, "true") == 0);} else if (strcmp(tag->name, "xml.name") == 0) {strncpy(config->xmlName, tag->value, AR_XML_NAME_MAX_LENGTH - 1);} else if (strcmp(tag->name, "xml.namePlural") == 0) {strncpy(config->xmlNamePlural, tag->value, AR_XML_NAME_MAX_LENGTH - 1);} else if (strcmp(tag->name, "xml.sequenceOffset") == 0) {config->xmlSequenceOffset = (int16)atoi(tag->value);}}return E_OK;
}

7. 命名规则和约定

7.1 XML 命名转换算法

AUTOSAR XML Schema Production Rules 定义了从 UML 名称到 XML 名称的转换算法：

移除非字母数字字符: 删除所有非字母数字字符
分割为标记: 从左到右分割名称，大写字母或数字开始新标记
合并相邻数字: 从后向前合并相邻的数字标记
转换为大写: 将所有标记转换为大写
连接标记: 使用连字符连接所有标记

转换示例:

TestECUClass12ADC → TEST-ECU-CLASS-12-ADC
SystemConstraintTemplate → SYSTEM-CONSTRAINT-TEMPLATE
ECUResourceTemplate → ECU-RESOURCE-TEMPLATE

7.2 命名约束和验证

字符约束:

仅允许字母数字字符和连字符
首尾字符必须为字母数字
不允许连续连字符

长度限制:

XML 名称长度应符合 XML 规范
考虑工具和系统的限制

唯一性要求:

在同一命名空间中名称必须唯一
避免与 XML 保留字冲突

7.3 代码示例

/* XML 命名转换函数 */
Std_ReturnType AR_ConvertToXMLName(const uint8* umlName,uint8* xmlName,uint16 maxLength)
{if (umlName == NULL || xmlName == NULL) {return E_NOT_OK;}uint16 umlLen = strlen((char*)umlName);uint16 xmlIndex = 0;boolean needHyphen = FALSE;/* 第一步：移除非字母数字字符 */uint8* cleanName = malloc(umlLen + 1);uint16 cleanIndex = 0;for (uint16 i = 0; i < umlLen; i++) {if (isalnum(umlName[i])) {cleanName[cleanIndex++] = umlName[i];}}cleanName[cleanIndex] = '\0';/* 第二步：分割和转换 */for (uint16 i = 0; i < cleanIndex; i++) {if (isupper(cleanName[i]) || isdigit(cleanName[i])) {/* 需要连字符分隔 */if (needHyphen && xmlIndex < maxLength - 1) {xmlName[xmlIndex++] = '-';}needHyphen = TRUE;}if (xmlIndex < maxLength - 1) {xmlName[xmlIndex++] = toupper(cleanName[i]);}}xmlName[xmlIndex] = '\0';free(cleanName);return E_OK;
}/* 命名验证函数 */
boolean AR_ValidateXMLName(const uint8* xmlName)
{if (xmlName == NULL) {return FALSE;}uint16 len = strlen((char*)xmlName);/* 检查长度 */if (len == 0 || len > AR_XML_NAME_MAX_LENGTH) {return FALSE;}/* 检查首尾字符 */if (!isalnum(xmlName[0]) || !isalnum(xmlName[len - 1])) {return FALSE;}/* 检查字符和连字符 */for (uint16 i = 0; i < len; i++) {if (!isalnum(xmlName[i]) && xmlName[i] != '-') {return FALSE;}/* 检查连续连字符 */if (xmlName[i] == '-' && i > 0 && xmlName[i - 1] == '-') {return FALSE;}}return TRUE;
}

8. 继承处理机制

8.1 继承层次分析

AUTOSAR XML Schema Production Rules 提供了强大的继承处理机制：

继承层次构建:

分析 UML 类的继承关系
构建完整的继承层次结构
识别基类和派生类

组引用顺序:

最通用的类（根类）组引用在前
派生类组引用在后
支持多态性

8.2 多态性支持

XML 级别多态性:

通过组引用实现多态性
支持运行时类型识别
确保向后兼容性

属性合并策略:

基类属性优先
派生类属性扩展
处理属性覆盖

8.3 代码示例

/* 继承层次结构定义 */
typedef struct {AR_ClassType* baseClasses;                  /* 基类数组 */uint16 baseClassesCount;                    /* 基类数量 */AR_ClassType* derivedClasses;               /* 派生类数组 */uint16 derivedClassesCount;                 /* 派生类数量 */AR_InheritanceLevelType* levels;            /* 继承层次 */uint16 levelsCount;                         /* 层次数量 */
} AR_InheritanceHierarchyType;/* 继承处理函数 */
Std_ReturnType AR_ProcessInheritance(const AR_MetaModelType* metaModel,AR_XMLSchemaType* xmlSchema)
{if (metaModel == NULL || xmlSchema == NULL) {return E_NOT_OK;}/* 分析继承层次 */AR_InheritanceHierarchyType hierarchy;AR_AnalyzeInheritanceHierarchy(metaModel, &hierarchy);/* 创建基类组 */for (uint16 i = 0; i < hierarchy.baseClassesCount; i++) {AR_ClassType* baseClass = &hierarchy.baseClasses[i];AR_CreateBaseClassGroup(baseClass, xmlSchema);}/* 处理派生类 */for (uint16 i = 0; i < hierarchy.derivedClassesCount; i++) {AR_ClassType* derivedClass = &hierarchy.derivedClasses[i];AR_ProcessDerivedClass(derivedClass, &hierarchy, xmlSchema);}/* 设置组引用顺序 */AR_SetGroupReferenceOrder(&hierarchy, xmlSchema);return E_OK;
}/* 派生类处理函数 */
Std_ReturnType AR_ProcessDerivedClass(AR_ClassType* derivedClass,const AR_InheritanceHierarchyType* hierarchy,AR_XMLSchemaType* xmlSchema)
{if (derivedClass == NULL || hierarchy == NULL || xmlSchema == NULL) {return E_NOT_OK;}/* 创建派生类组 */AR_CreateDerivedClassGroup(derivedClass, xmlSchema);/* 合并属性 */AR_MergeProperties(derivedClass, hierarchy, xmlSchema);/* 处理多态性 */AR_HandlePolymorphism(derivedClass, hierarchy, xmlSchema);return E_OK;
}
