【STM32外设】ADC

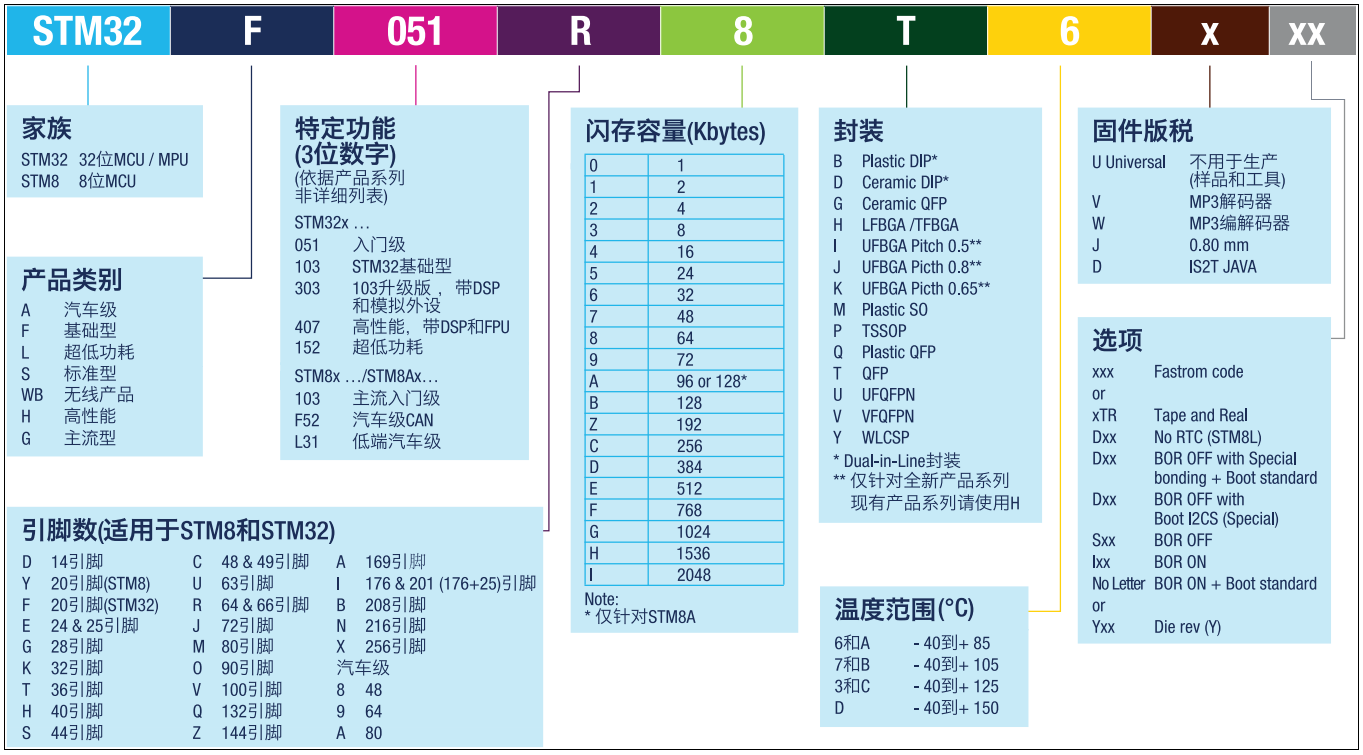

声明：上图是STM32产品型号各字段含义，本文基于STM32F103
1、ADC的一些概念
常规通道(常规组)和注入通道(注入组)（regular channels and injected channels）
ADC支持的外部通道总共16个（且被3个ADC共享，ADC123），每个通道只能三种状态取其一：作为常规通道（最多能定义16个）、作为注入通道（最多能定义4个）、未配置。
划进常规组的通道即为最普通、最常用的通道，所有通道都是按程序员指定的顺序依次转换，不争不抢。
划进注入组的通道，优先级高，一旦触发，可以打断常规组中正在执行的A/D转换，并保存常规组的上下文，待注入组都转换完了，再切回常规组执行（可以按中断理解）。
独立模式和并行模式（Independent mode and Dual mode）
独立模式是指各个ADC独立运行，不与其他ADC的运行耦合。当然，一个ADC也可以整出很多模式。
并行模式是指两个ADC协作运行，STM32特指ADC1和ADC2协作运行，这又可以产生很多协作方式，当然，也产生了很多模式。
独立模式
单次转换模式（0）、扫描运行模式、扫描＋连续运行模式、间断运行模式。
连续转换模式（1）。
注：单次转换模式和连续运行模式的使能共用一个Bit。0表示单次转换模式，1表示连续转换模式。
并行模式
常规并行模式、常规快速交叉模式、常规慢速交叉模式。
综上所述，独立模式中的单次转换模式最为普通，构建起来最为简单。
2、ADC 寄存器
ADC->SR：ADC status register，开发ADC必用的一个寄存器。
Address offset: 0x00 Reset value: 0x0000 0000
rc_w0含义：Software can read as well as clear this bit by writing 0. Writing ‘1’ has no effect on the bit value.

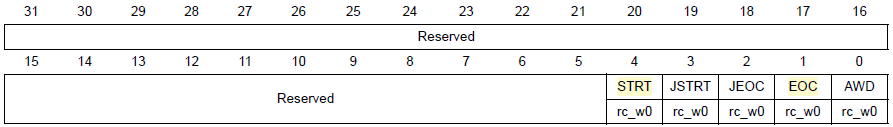

- Bit4 STRT：Regular channel Start flag，当规则通道开始转换时由硬件置位，由软件复位。用于查询。
0:无规则通道启动转换 1:有规则通道启动转换- Bit1 EOC：End of conversion，一个或一组通道转换完成时由硬件置位，由软件复位或通过读ADC->DR寄存器复位。用于查询。
0:转换未完成 1:转换已完成
ADC->CR1：ADC control register 1，开发ADC必用的一个寄存器。
Address offset: 0x04 Reset value: 0x0000 0000

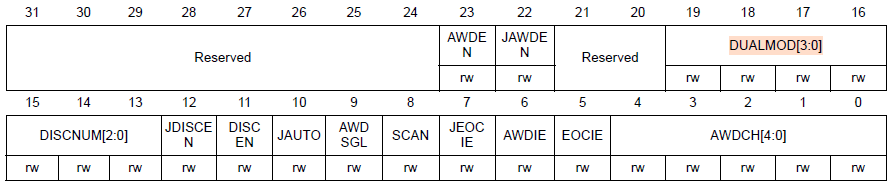

- Bits19:16 DUALMOD[3:0]：Dual mode selection，全零就是独立模式。由软件设置。
0000: Independent mode.
0001: Combined regular simultaneous + injected simultaneous mode
0010: Combined regular simultaneous + alternate trigger mode
0011: Combined injected simultaneous + fast interleaved mode
0100: Combined injected simultaneous + slow Interleaved mode
0101: Injected simultaneous mode only
0110: Regular simultaneous mode only
0111: Fast interleaved mode only
1000: Slow interleaved mode only
1001: Alternate trigger mode only
ADC->CR2：ADC control register 2，开发ADC必用的一个寄存器。
Address offset: 0x08 Reset value: 0x0000 0000

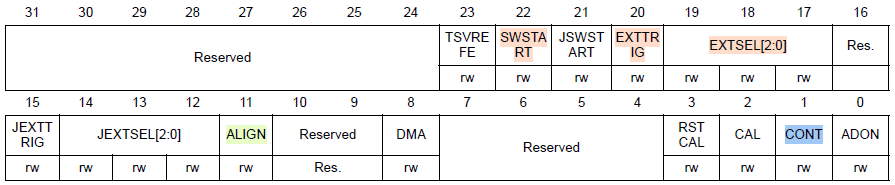

Bit22 SWSTART：Start conversion of regular channels，软件触发通道转换，由软件置位，转换开始后由硬件复位。
0:复位值 1:启动常规通道转换Bit20 EXTTRIG：External trigger conversion mode for regular channels，外部事件触发常规通道开启转换的使能位，
由软件设置。0:禁止外部事件触发转换 1:允许外部事件对转换的触发。Bits19:17 EXTSEL[2:0]：External event select for regular group，选择外部事件，由软件设置。
以下仅给出ADC12的，ADC3不同但未给出，
000: Timer 1 CC1 event
001: Timer 1 CC2 event
010: Timer 1 CC3 event
011: Timer 2 CC2 event
100: Timer 3 TRGO event
101: Timer 4 CC4 event
110: EXTI line 11/TIM8_TRGO event (TIM8_TRGO is available only in high-density and XLdensity devices)
111: SWSTART（software start，由软件触发，即置位Bit22）Bit11 ALIGN：Data alignment，由软件设置。
0:12位数据右对齐 1:12位数据左对齐Bit 1 CONT：Continuous conversion，连续转换或单次转换模式选择位，由软件设置。
0:开启单次转换模式 1:开启连续转换模式

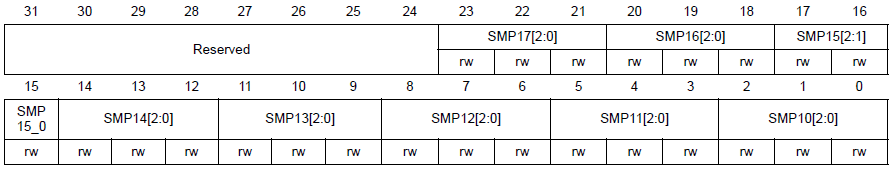

ADC->SMPR1： ADC sample time register 1，设置每个通道的采样时间，共18个通道，每通道3bit，因此使用了两个寄存器。
Address offset: 0x0C Reset value: 0x0000 0000
- 注：ADC1 ch17接内部温度传感器、ch16接内部VREFINT
ADC2 ch17 ch16都接内部VSS
ADC3 ch17 ch16 ch15 ch14都接VSSADC->SMPR2： ADC sample time register 1，开发ADC必用的寄存器。
Address offset: 0x10 Reset value: 0x0000 0000

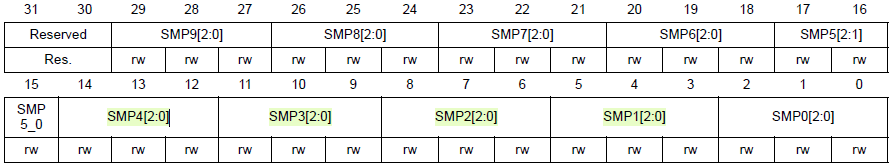

- Bits29:0 SMPx[2:0]: Channel x Sample time selection，由软件设置。
000: 1.5 cycles
001: 7.5 cycles
010: 13.5 cycles
011: 28.5 cycles
100: 41.5 cycles
101: 55.5 cycles
110: 71.5 cycles
111: 239.5 cycles- 注：ADC3 ch9接到了VSS
ADC->JOFRx（x=1…4）：ADC injected channel data offset register x，用不到，暂不作说明。
Address offset: 0x14-0x20 Reset value: 0x0000 0000
ADC->HTR：ADC watchdog High Threshold register，用不到，暂不作说明。
Address offset: 0x24 Reset value: 0x0000 0FFF
ADC->LTR：ADC watchdog low threshold register，用不到，暂不作说明。
Address offset: 0x28 Reset value: 0x0000 0000
ADC->SQR1：ADC regular sequence register 1，用于扫描模式下确认先后顺序，用不到，暂不作说明。
Address offset: 0x2C Reset value: 0x0000 0000
ADC->SQR2：ADC regular sequence register 2，每通道占5bit，因此用3个寄存器。
Address offset: 0x30 Reset value: 0x0000 0000
ADC->SQR3：ADC regular sequence register 3，
Address offset: 0x34 Reset value: 0x0000 0000
ADC->JSQR：ADC injected sequence register，注入通道在扫描模式下也要有先后顺序。用不到，暂不作说明。
Address offset: 0x38 Reset value: 0x0000 0000
ADC->JDRx(x=1…4)：ADC injected data register x，划进注入组的每个通道独享数据寄存器。用不到，暂不作说明。
Address offset: 0x3C - 0x48 Reset value: 0x0000 0000
ADC->DR：ADC regular data register，常规通道共享一个数据寄存器，开发ADC必用的一个寄存器。
Address offset: 0x4C Reset value: 0x0000 0000

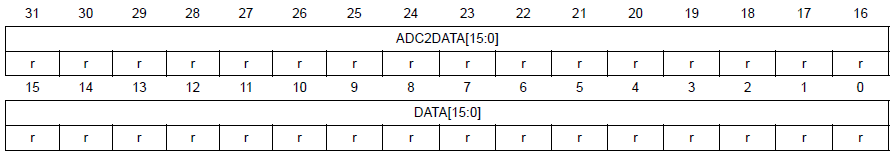

- Bits31:16 ADC2DATA[15:0]：ADC2 data
In ADC1：在并行模式下，存放ADC2的数据- Bits15:0 DATA[15:0]：Regular data，只读，
右对齐（ADC->CR2:ALIGN = 0）：
左对齐（ADC->CR2:ALIGN = 1）：
3、ADC 独立模式 常规通道 单次转换 配置步骤
- 设置ADC->CR1寄存器，Bit19:16（DUALMOD[3:0]）为 0000，确保ADC处于独立模式；
其他位保持复位值。 - 向ADC->CR2的 Bit20（EXTTRIG）写1，以允许外部事件触发转换；
再设置ADC->CR2的 Bit19:17（EXTSEL[2:0]）为111，选定触发事件为软件触发（即稍后通过向ADC->CR2的 Bit22（SWSTART）写1触发）；
向ADC->CR2的 Bit11 （ALIGN）写0，以设置12位采样数据的对齐方式为右对齐；
最后向ADC->CR2的 Bit 1 （CONT）写0，以开启单次转换模式。
其他位保持复位值。 - 向ADC->SMPR2的 Bits5:3（SMP1[2:0]）写 111，以设置通道1的采样时间为239.5 个周期。
其他位保持复位值。 - 向ADC->CR2的 Bit22（SWSTART）写1触发通道1的单次转换。
- 阻塞式查询ADC->SR的 Bit1（EOC）是否为1，为1则表明转换完成。
- 读取（uint16_t）ADC->DR寄存器。
- 重复 3~6
