开关电源设计“反馈回路”部分器件分析

目录

主要分析问题如下：

一、问题1

二、问题二

---

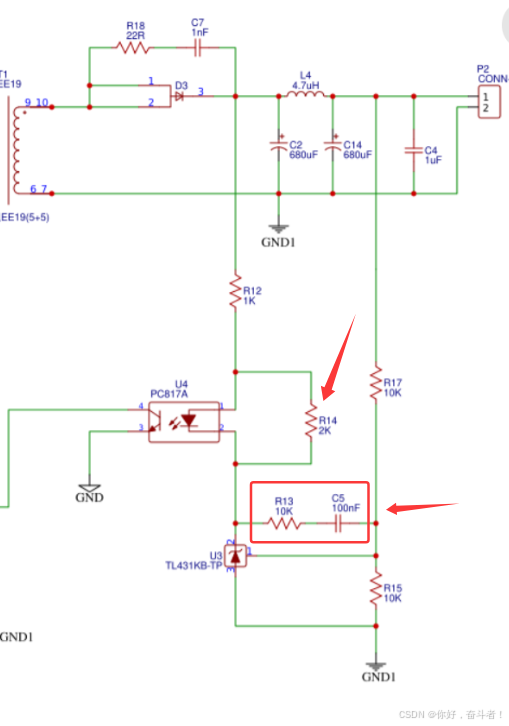

分析电路如下：

主要分析问题如下：

        1、分析TL431芯片1、2两引脚间并联电阻和电容（RC电路）的作用？

        2、PC817A光耦输入两个引脚间并联电阻的作用？

一、分析TL431芯片1、2两引脚间并联电阻和电容（RC电路）的作用？

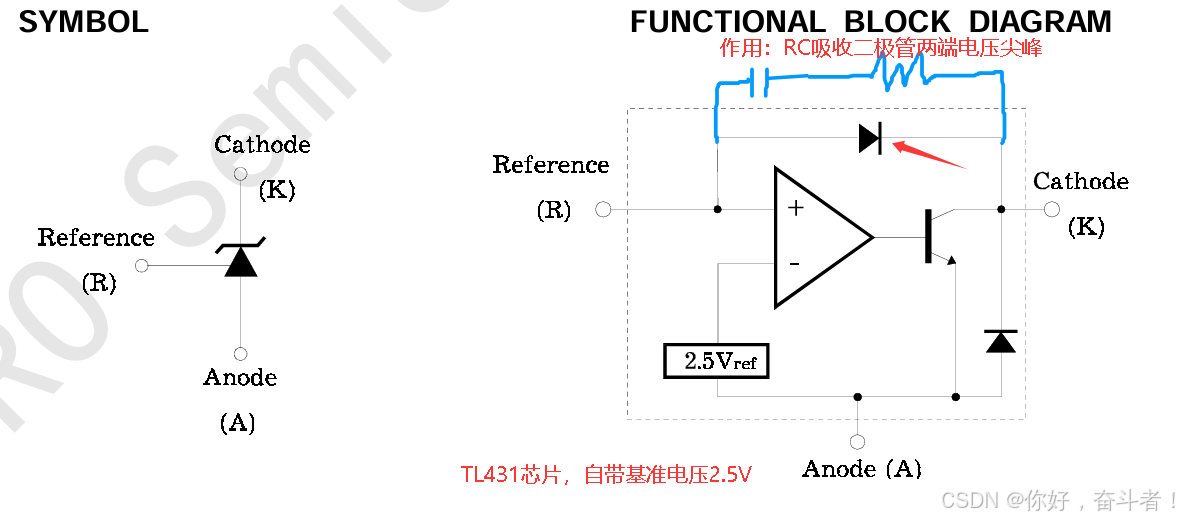

        查阅了TL431芯片的data sheet，截取了一部分内部框图，发现其内部有二极管器件。让我想到了RC吸收尖峰电压电路。

        RC吸收尖峰电压电路原理：

                >>当尖峰电压出现时，电容迅速充电吸收这部分尖峰电压；

                >>当尖峰电压消失后，电容开始放电，电阻和二极管为其提供了泄放路径。

        这应该就是其设计的初衷吧！

二、PC817A光耦输入两个引脚间并联电阻的作用？

        在光耦输入端并联电阻，主要是为了“给寄生电容放电”，防止误触发。

具体来说：

1、泄放寄生电容电荷：

        光耦的发光二极管（LED）两端存在寄生电容，当输入信号撤去后，电容上的残余电荷可能导致LED微弱导通，从而让输出端误判为有信号。并联一个电阻（常见1kΩ-2.7kΩ，一般选择2kΩ）为这些电荷提供快速泄放通道，确保LED及时关断。

2、抑制高频干扰：

        该电阻还能吸收高频噪声，降低外部电磁干扰对LED的影响，提高信号准确性。

3、防止误动作：

        在环境噪声较大或信号较弱的场景下，并联电阻可钳位电压，避免噪声电流触发LED，保证系统稳定。

4、注意事项：

        电阻值不宜过大（否则放电慢，失去作用），也不宜过小（否则会分流过多，影响正常工作电流）。设计时需结合具体电路参数权衡选择。一般选择2kΩ。
