ShimetaPi M4-R1 概述
ShimetaPi M4-R1 V1.0 是一款高性能嵌入式主板，搭载 Rockchip RK3568B2 四核 Cortex-A55 处理器，主频最高 2.0GHz，支持 LPDDR4/LPDDR4X 内存，标配 4GB，并集成 ARM Mali-G52 2EE GPU，具备强大的图形处理与硬件解码能力。
基础硬件信息
- 高性能 CPU：RK3568B2 四核 Cortex-A55，最高 2.0GHz
- GPU：ARM Mali-G52 2EE，支持 OpenGL ES 3.2 / Vulkan 1.1 / OpenCL 2.0
- NPU：1TOPS 算力，支持 INT8/INT16，兼容主流 AI 框架
- 内存：标配 4GB LPDDR4（可选 8GB），速率高达 1056MHz
- 存储：标配 32GB eMMC（可选 64GB），支持 TF 卡和 M.2 SSD 扩展
- MIPI-CSI：1 路 4-Lane，支持 940W 像素摄像头（如 GC8034、OV5695）
- 双千兆以太网：2 路 RJ45（10/100/1000Mbps）
- Wi-Fi & 蓝牙：支持 2.4GHz Wi-Fi + 蓝牙 4.2

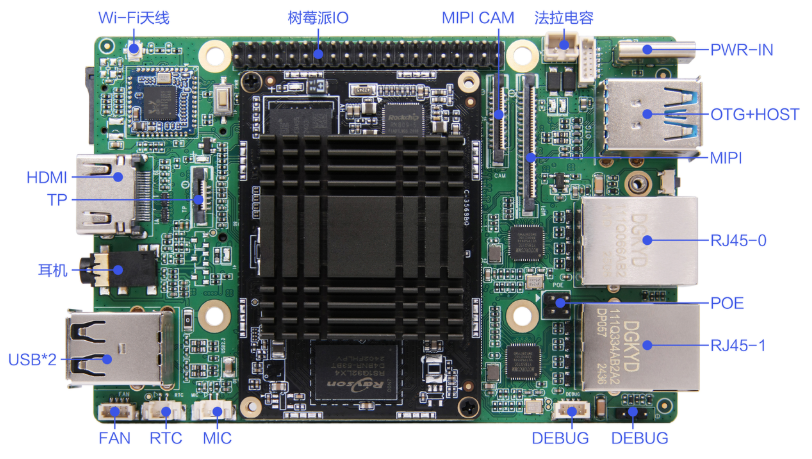

正面

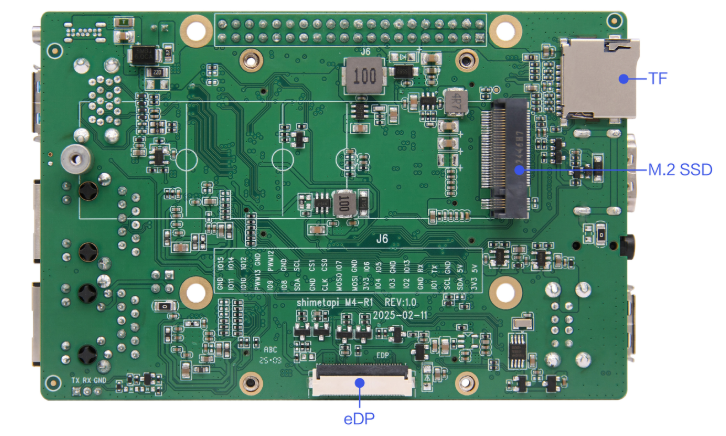

背面
正视图
扩展接口
- USB 接口： 1 × USB 3.0 OTG、1 × USB 3.0 HOST、2 × USB 2.0 HOST
- HDMI 2.0：1 路，最高支持 4K@60Hz 或 1080P@120Hz
- MIPI-DSI：1 路 4-Lane，最高支持 1920×1200@60Hz
- eDP：1 路，支持 1920×1080@60Hz
- 40pin 树莓派兼容 GPIO：支持 UART、I2C、SPI、PWM 等
- TP 触摸屏接口（I2C 协议）
- RTC 实时时钟（支持纽扣电池供电）
- FAN 风扇接口（PWM 调速）

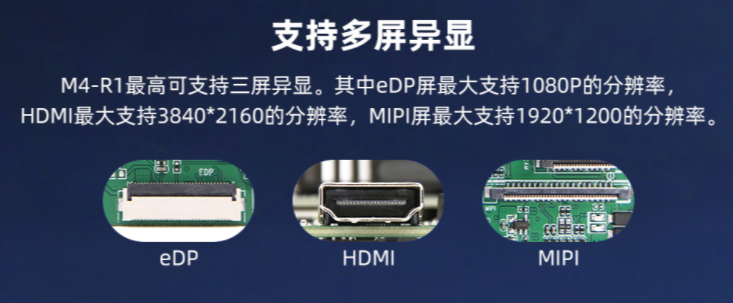

- 多屏显示：支持 HDMI + MIPI / eDP 双屏同显或异显
操作系统支持
M4-R1支持OpenHarmony操作系统。
OpenHarmony 是华为捐赠的分布式开源操作系统，采用微内核设计，支持手机、物联网、车载等全场景设备，具备低延迟、高安全性和弹性扩展能力。
典型应用场景
M4-R1 可兼容树莓派接口，且兼具强大算力与丰富扩展接口，是开发者和创客的理想选择。
可应用：
- 智能自助终端（如零售机、快递柜）
- 工业控制主机
- 机器人 & AI 边缘计算设备
- 数字标牌 & 多屏互动系统
源码等资料支持

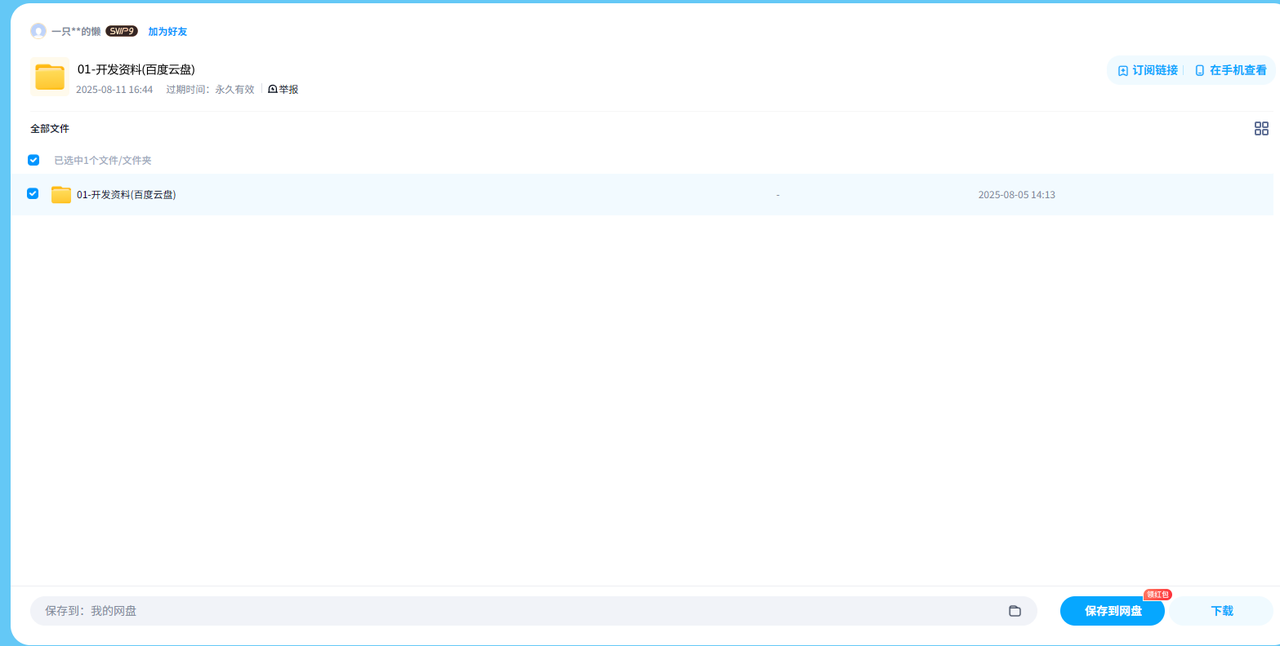

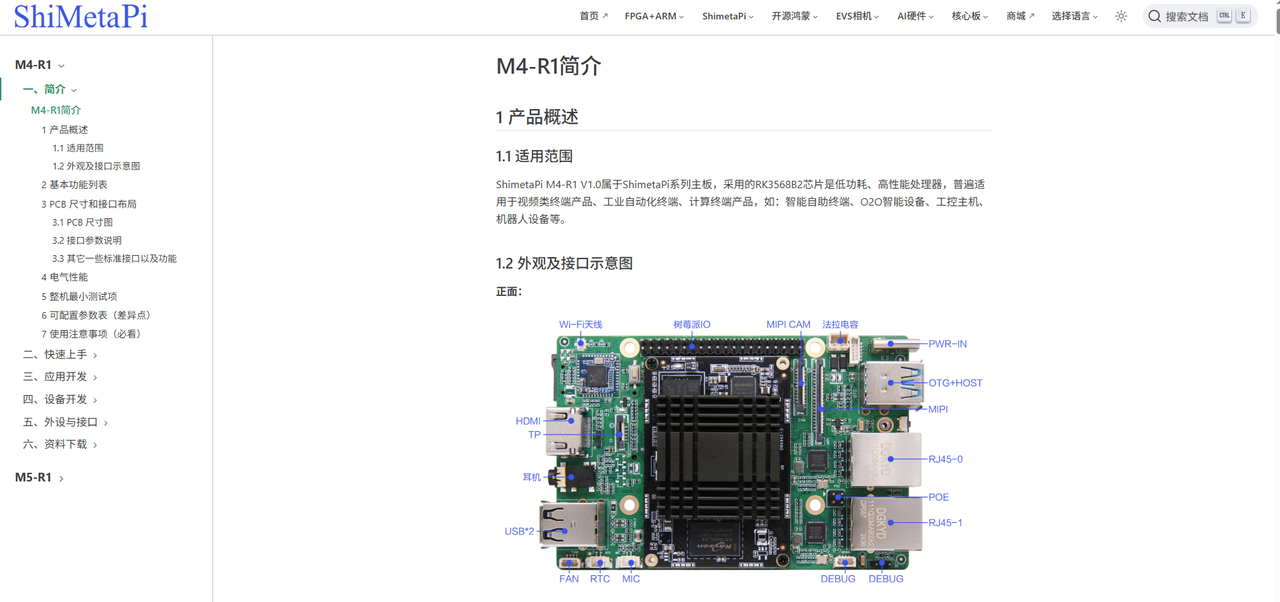

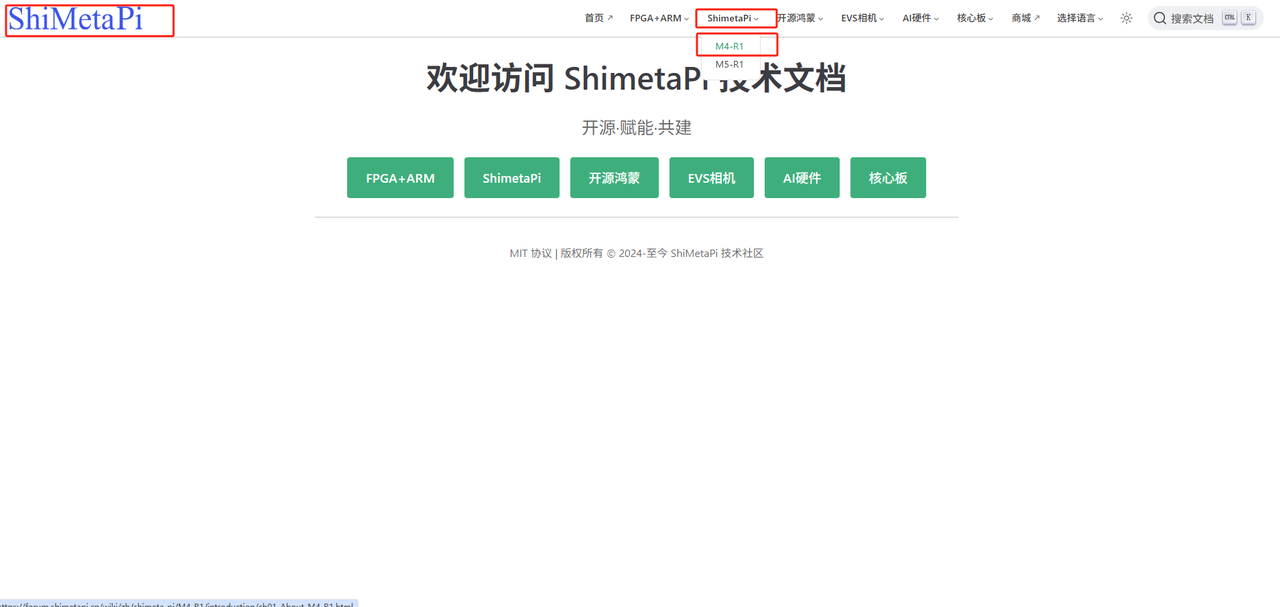

为方便开发者获取资料与支持，可访问ShiMetaPi 开源硬件社区 （https://www.shimetapi.cn/ ）并搜索 M4-R1，即可找到相关开发文档和资源。
开发者也可以访问链接: https://pan.baidu.com/s/1URTm7_dVX_xuG5UlyQQNlA?pwd=83ui，使用提取码 83ui 从百度云盘下载相关资料。
M4-R1镜像烧录
USB驱动安装

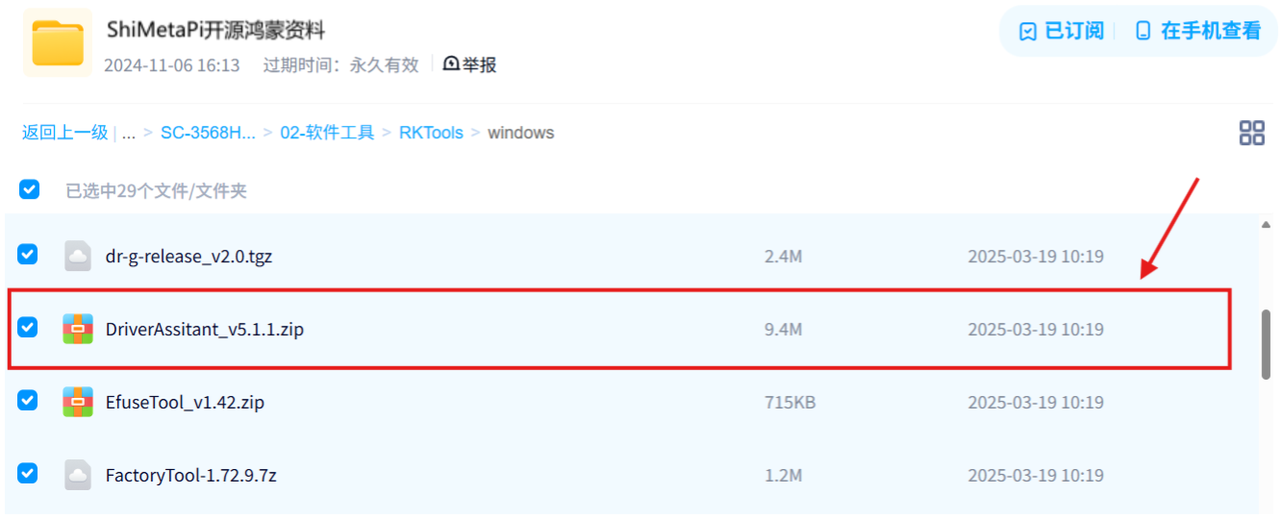

1） 百度网盘资料中下载瑞芯微的USB驱动压缩包（DriverAssitant_v5.1.1）
链接：https://pan.baidu.com/s/1ZUn2BNg-Sb6M-fWhDqAFMw?pwd=smcc
提取码：smcc
驱动路径：
ShimetaPi开源鸿蒙资料>SC-3568HA>02-软件工具 >RKTools>windows>DriverAssitant_v5.1.1.zip
2） 解压压缩包后文件夹中双击驱动安装(DriverInstall.exe)
升级工具使用方式

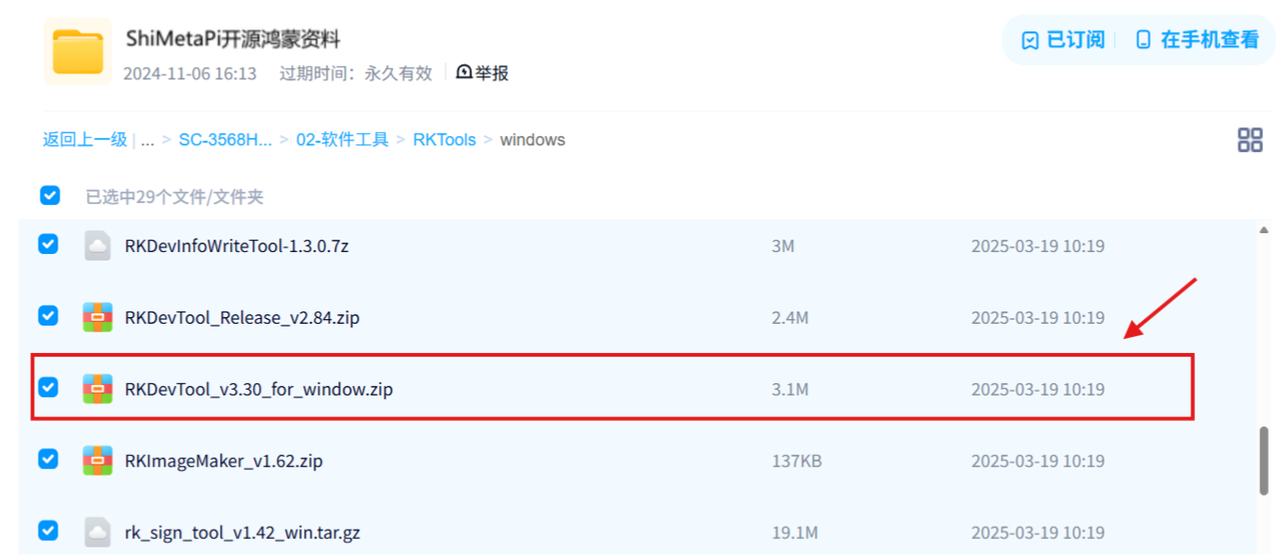

1）单机版升级工具（RKDevTool_Release_v2.84）
链接：https://pan.baidu.com/s/1ZUn2BNg-Sb6M-fWhDqAFMw?pwd=smcc
提取码：smcc
工具路径：
ShimetaPi开源鸿蒙资料>SC-3568HA>02-软件工>RKTools>windows>RKDevTool_v3.30_for_window.zip
升级工具不定期迭代更新
2）下载镜像到本地PC中

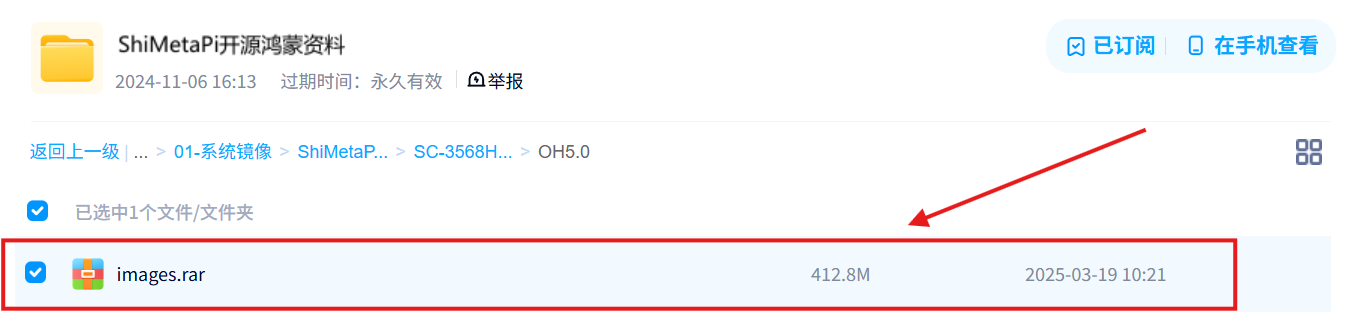

固件路径：
ShimetaPi开源鸿蒙资料>SC-3568HA>01-系统镜像>ShiMetaPi固件>SC-3568HA>OH5.0>images.rar

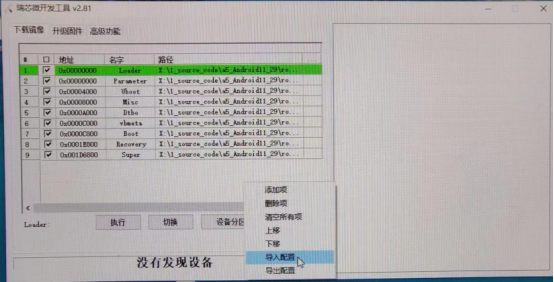

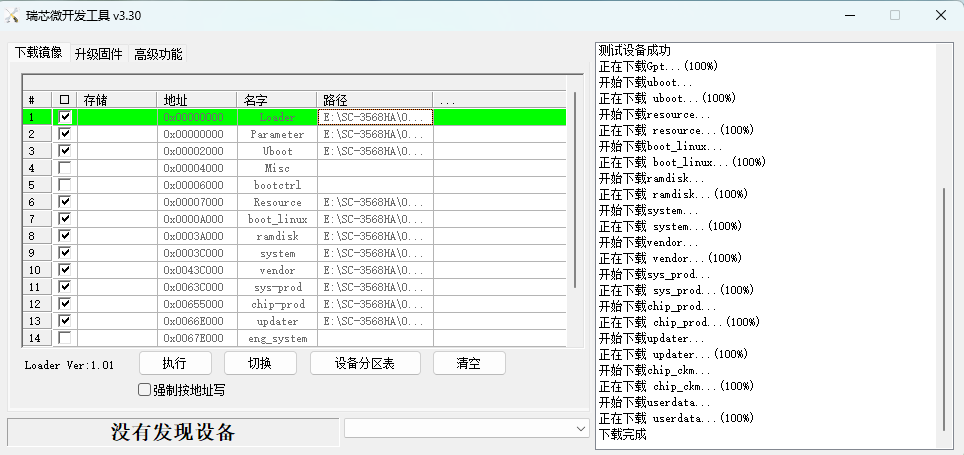

3）解压升级工具压缩包，双击RKDevTool.exe运行升级工具，在升级工具界面，鼠标右键点击空白部分，点击导入配置；
注意：
导入时选择你选定的文件夹，会自动选定配置文件

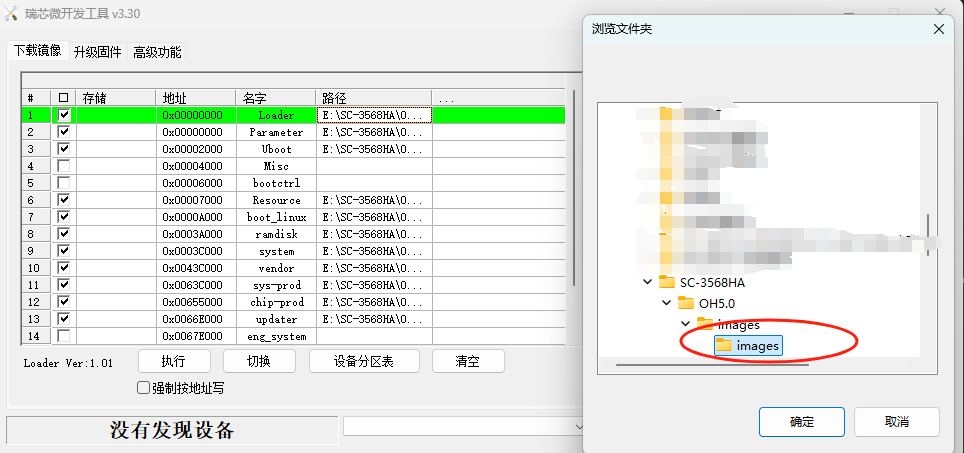

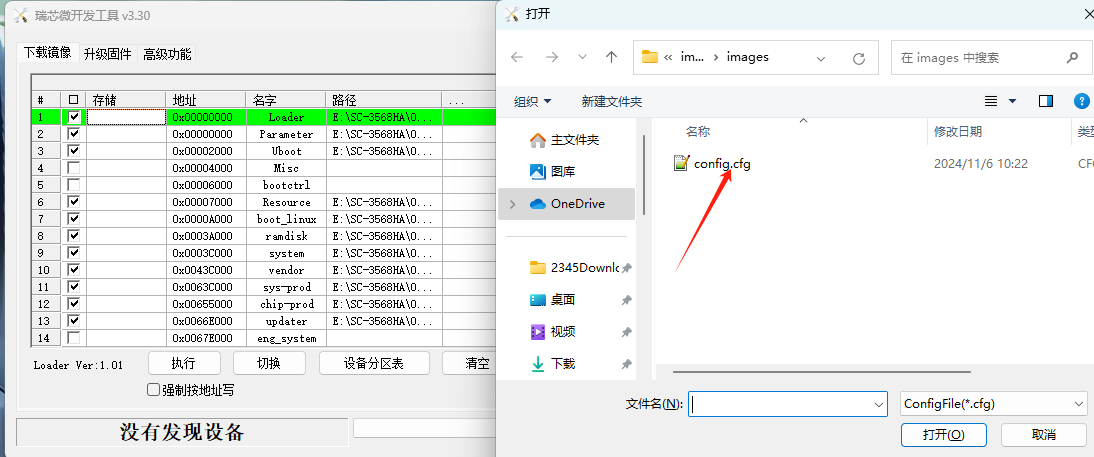

4）选择对应文件夹当中的config.cfg文件后，点击鼠标右键选择'路径转换'，选择相应的文件夹；
注意：
配置文件中的路径，要与固件文件路径保持一致。

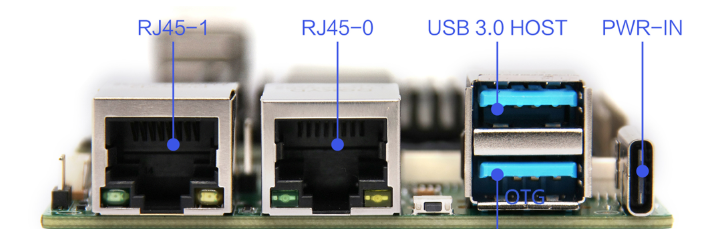

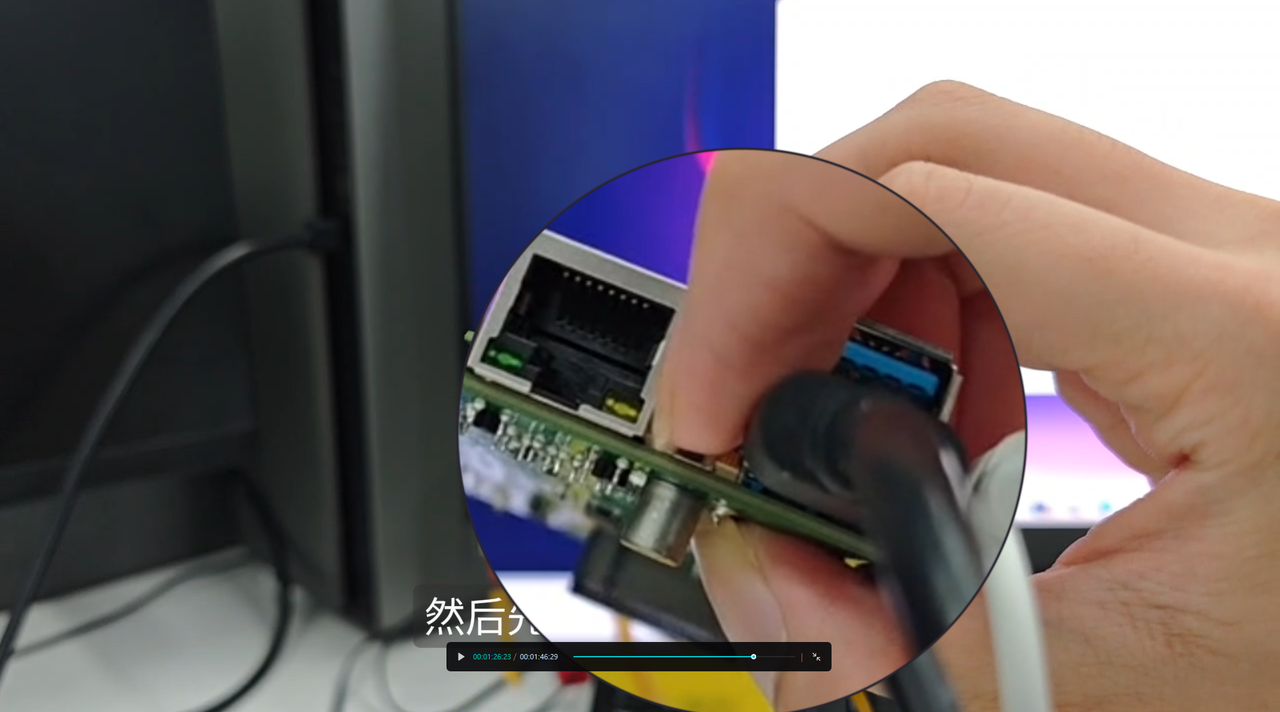

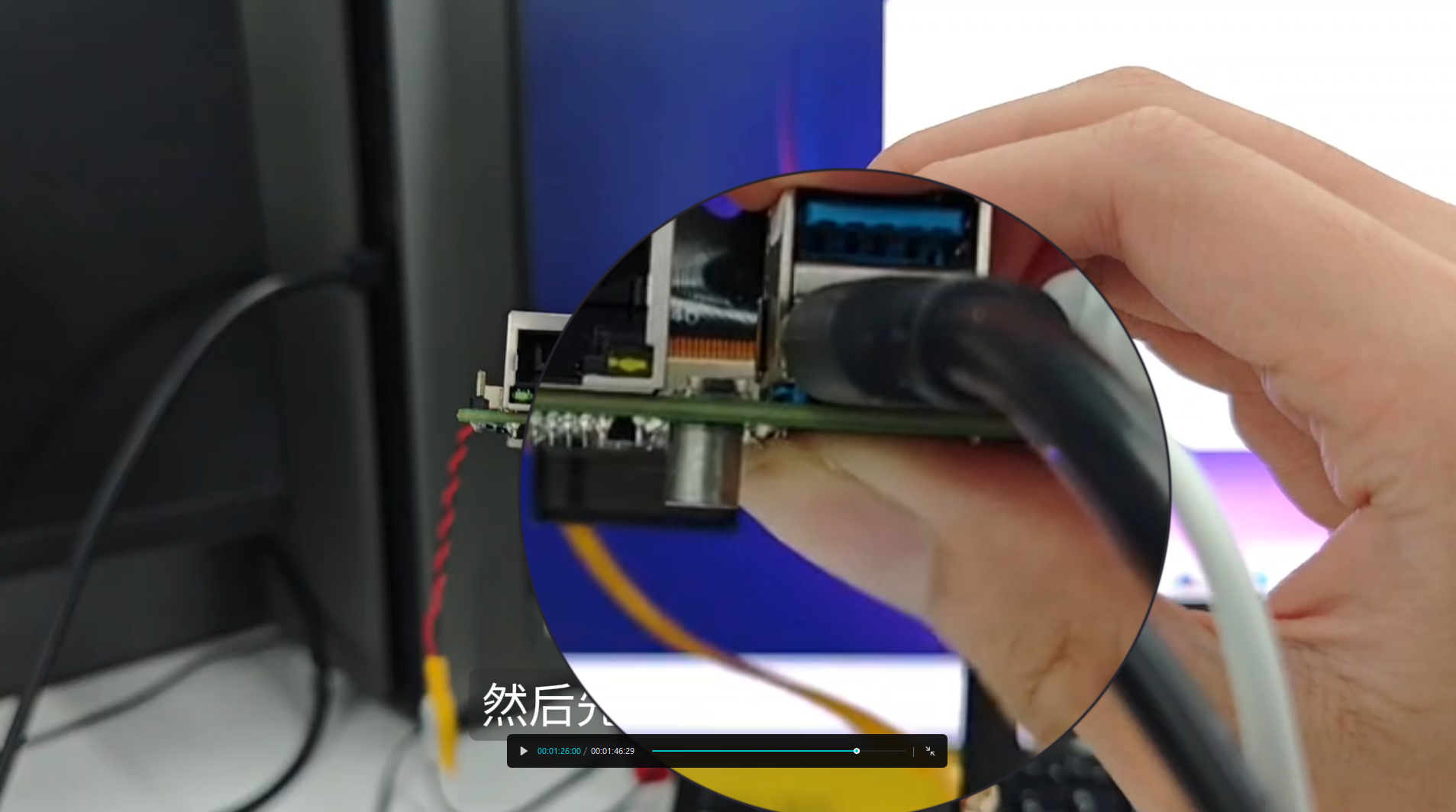

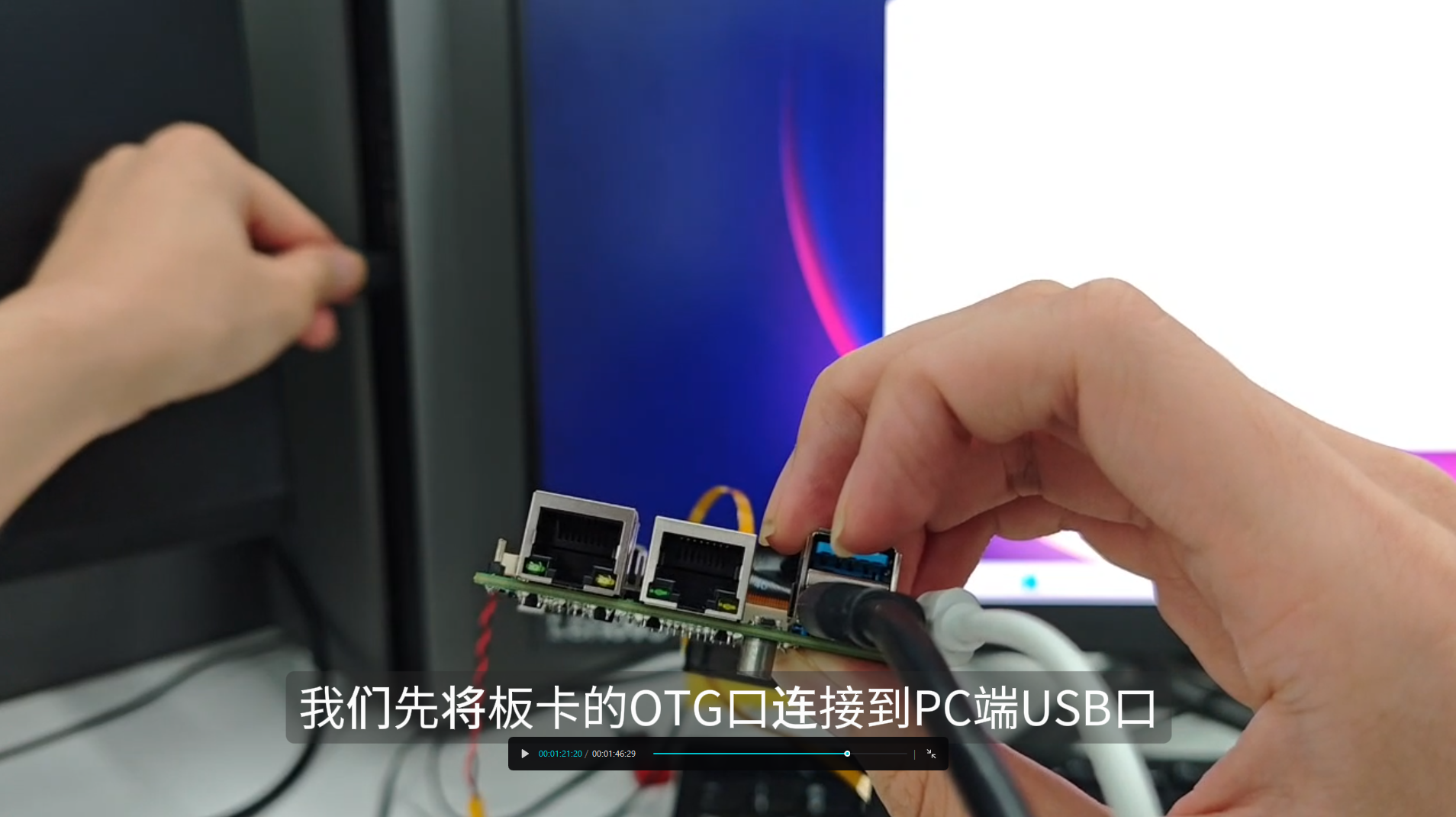

5）使用双公头USB线，一头连接电脑USB口，另一头接到主板OTG-usb口，按住Uboot按键并同时接入5V电源，待升级工具出现“发现一个LQADER设备”后松开Uboot键，再点击‘执行’

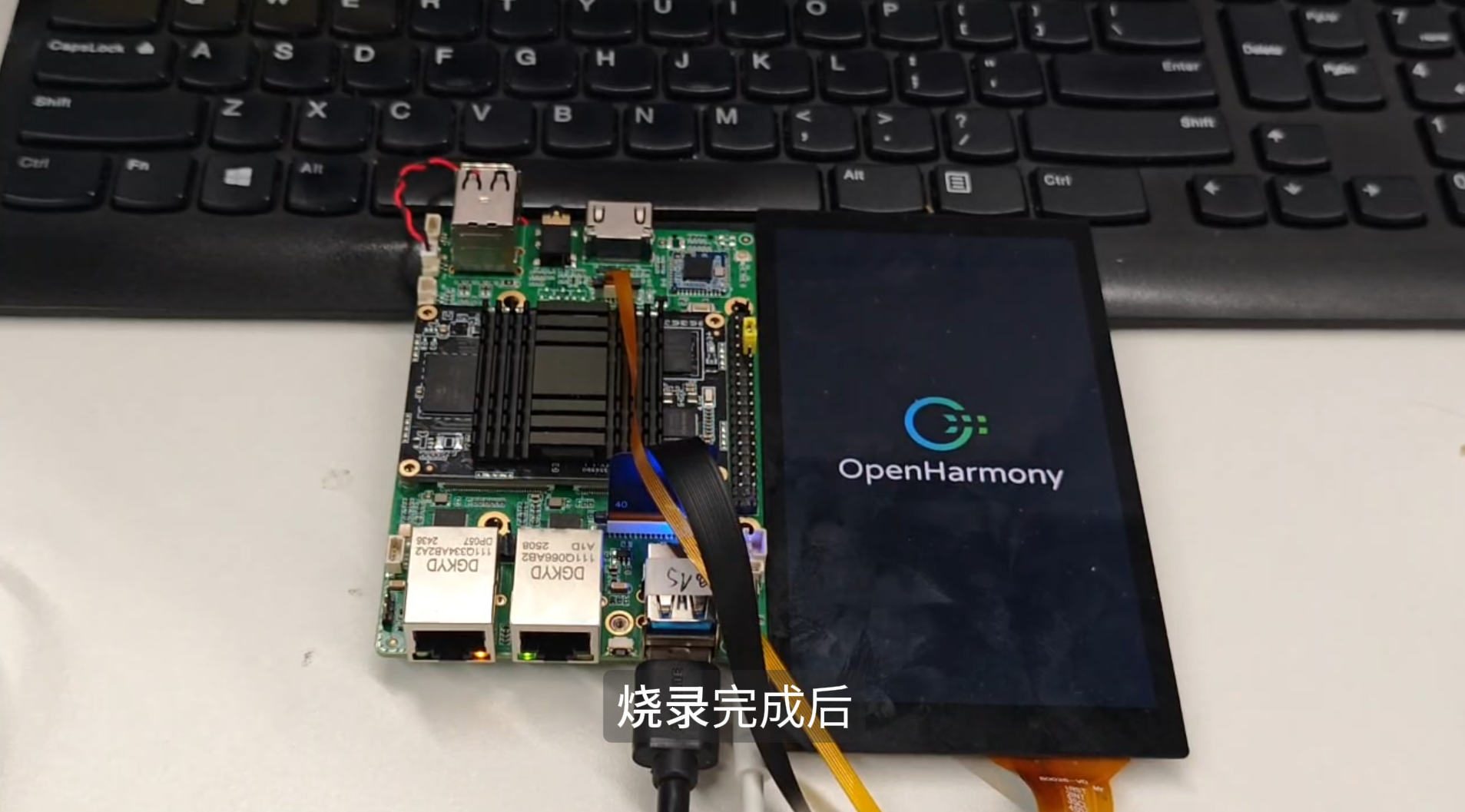

6）升级成功后，过10S左右设备自动重启开机，显示屏会显示系统桌面。
RK平台工具：Android，Linux，鸿蒙系统的烧录方式一致。
