储能变流器之LLC

储能变流器之LLC：高效隔离DC/DC变换的核心

在当今蓬勃发展的储能系统中，储能变流器（PCS）犹如整个系统的“心脏”，负责着电池与电网之间能量的精准、高效双向流动。而在PCS内部，位于电池侧（低压侧）和母线侧（高压侧）之间的隔离DC/DC变换级，无疑是这颗“心脏”的核心腔室。其中，LLC谐振变换器凭借其卓越的效率表现，已成为该级别不二的拓扑选择。

本文将深入解析LLC电路为何如此适合储能应用，并详细介绍其工作原理、设计方法和控制策略。

一、为什么储能变流器青睐LLC？

在回答“如何设计”之前，我们先要明白“为什么选择”。LLC拓扑的优势完美契合了储能系统的核心需求：

1. 高效率是王道：储能系统的能量转换效率直接关系到投资回报。LLC电路利用谐振实现软开关（Zero Voltage Switching - ZVS 和 Zero Current Switching - ZCS），极大地降低了开关损耗，尤其在高压大功率应用中，效率可达98%甚至更高。
2. 高功率密度：高频化是提升功率密度的关键。LLC的软开关特性使得其可以在更高的频率下工作而不会导致效率急剧下降，从而减小了变压器和滤波元件的体积。
3. 电气隔离是刚需：安全第一！电池组与电网之间必须进行电气隔离，以保护人身和设备安全。LLC变压器天然提供了这一隔离。
4. 良好的电压适应性：电池电压会随着充放电状态（SOC）在很大范围内变化（例如，单颗锂电池从3.0V到4.2V）。LLC电路具有较宽的电压增益范围，能够很好地适应这种宽输入电压范围。

二、LLC电路工作原理浅析

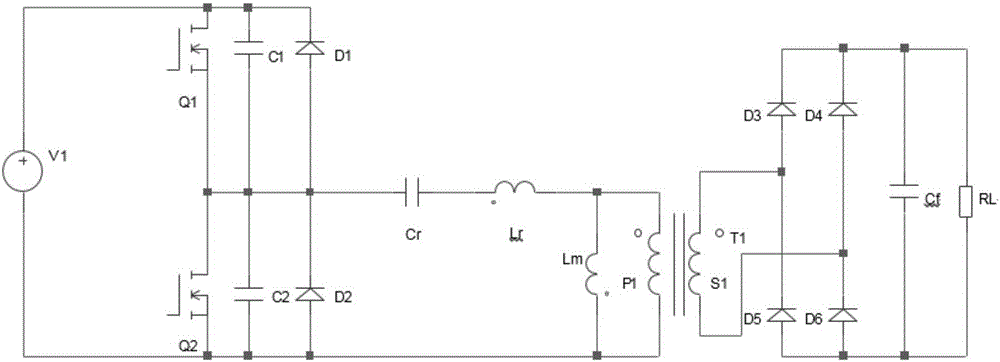

一个典型的半桥LLC谐振变换器主要由半桥开关管（Q1, Q2）、谐振腔（Lr, Cr）、变压器（T1）和输出整流电路（通常为全波同步整流）组成。

*其核心魅力在于“谐振”**。电路中有两个谐振频率：

1. 串联谐振频率 (fr)：由谐振电感Lr和谐振电容Cr决定。
   fr = 1 / (2π * √(Lr * Cr))

2. 并联谐振频率 (fm)：由谐振电感Lr、谐振电容Cr和变压器励磁电感Lm共同决定。
   fm = 1 / (2π * √( (Lr * Lm) / (Lr + Lm) * Cr ))

LLC通过改变开关频率（fs）来控制功率传输：

• 当 fs ≈ fr 时：电路发生串联谐振，增益为1，此时阻抗最低，能量传输效率最高。
• 当 fs > fr 时：电路呈感性，原边开关管可以实现ZVS（零电压开通），这是实现高效率的关键。
• 当 fs < fr 时：电路呈容性，应避免在此区域工作，否则会失去软开关甚至损坏器件。同时，副边整流二极管可以实现ZCS（零电流关断），消除了反向恢复问题。

通过调节开关频率在fr附近变化，即可调节输出电压，从而实现对电池的恒压或恒流充电。

三、LLC电路的关键设计步骤

设计一个用于储能变流器的LLC变换器是一项系统工程，主要步骤如下：

1. 规格定义 (Specification)

• 输入电压范围 (Vin_min, Vin_nom, Vin_max)：由电池组的工作电压范围决定（如：150V - 450V）。
• 输出电压 (Vout)：由后级逆变器的直流母线电压决定（如：700V - 800V）。
• 额定输出功率 (Pout)：决定了电路的功率等级（如：5kW）。
• 目标效率：>97%。
• 开关频率范围：根据元件特性设定（如：80kHz - 200kHz）。

2. 变压器设计 (Transformer Design)
这是LLC设计的灵魂所在。

• 确定匝比 (n)：n = Np / Ns ≈ (Vin_nom / 2) / Vout
• 确定励磁电感 (Lm) 与谐振电感 (Lr) 的比值 (k)：k = Lm / Lr。k值影响增益范围和ZVS实现难易。k值越小，增益范围越宽，但循环电流越大，效率会降低。通常k取值在3-7之间。
• 选择谐振频率 (fr)：通常设为额定工作点（如100kHz）。
• **根据功率公式计算特征阻抗 (Z0)**并最终确定 Lr, Lm, Cr 的值。
• 磁芯选型与绕制：选择低损耗的磁芯材料（如PC95），采用三明治绕法以减少漏感（LLC的谐振电感Lr通常就是变压器的漏感）。

3. 功率器件选型

• 原边开关管 (MOSFET)：耐压需高于最大输入电压并留有余量（如600V/650V）。选择低Qg（栅极电荷）和低Coss（输出电容）的器件以利于ZVS。
• 副边同步整流管 (SR MOSFET)：耐压需高于输出电压（如900V-1000V）。选择低Rds(on)（导通电阻）的器件以降低导通损耗。

4. 控制芯片与策略

• 控制芯片：选择专用的LLC控制芯片（如TI的UCC25660x，Infineon的XDPS2201等）或高性能数字控制器（如DSP，MCU）。
• 电压环与频率控制：采用电压外环+频率内环的控制方式。控制器采样输出电压，通过PID运算产生目标开关频率，驱动半桥电路。

四、LLC的控制策略

LLC的核心控制变量是开关频率 (fs)。

• 稳压控制：

  • 当负载加重或输入电压降低时，需要降低fs以增加增益，维持Vout稳定。
  • 当负载减轻或输入电压升高时，需要提高fs以减少增益，维持Vout稳定。

• 启动控制：必须采用软启动策略，即从很高的频率开始逐步降低到工作频率，防止启动瞬间的过流冲击。

• 保护机制：

  • 过流保护 (OCP)：检测原边峰值电流。
  • 过压保护 (OVP)：检测输出电压。
  • 过载/短路保护：在短路时，LLC的增益会急剧下降，频率会跑到最高点，从而实现天然的抗短路能力。但仍需设计可靠的保护电路来应对持续短路。

• 同步整流 (SR) 控制：副边SR MOS管的驱动时序至关重要。最佳方式是使用自驱或基于原边信号预测的时序控制，确保在电流过零时准确关断，避免发生“共通”而炸机。

五、挑战与展望

尽管LLC优势明显，但其设计也充满挑战：

• 磁性元件设计复杂，对工艺一致性要求高。
• 动态响应较慢，对于负载剧烈变化的场景需要加入先进控制算法（如Burst Mode、PID参数自适应等）进行优化。
• 要实现双向高效运行（即CLLC拓扑），设计和控制更为复杂，但这是未来V2G等应用的方向。

结语

LLC谐振变换器以其高效率、高密度和软开关的天然优势，牢牢占据了中大功率储能变流器DC/DC级的C位。其设计是一个在宽电压范围、高效率、高可靠性之间寻求最佳平衡的艺术。随着宽禁带半导体（SiC, GaN）的普及和数字控制技术的进步，LLC的性能边界还将被不断拓展，为构建更高效、更智能的绿色能源体系持续贡献力量。
