在前两篇中，我们探讨了Qt节点编辑器的核心架构、交互逻辑与样式系统。本篇将聚焦框架的 数据流转机制与 扩展能力，这两大特性决定了框架能否适应复杂业务场景（如数据处理流水线、可视化编程）并支持用户自定义节点类型。

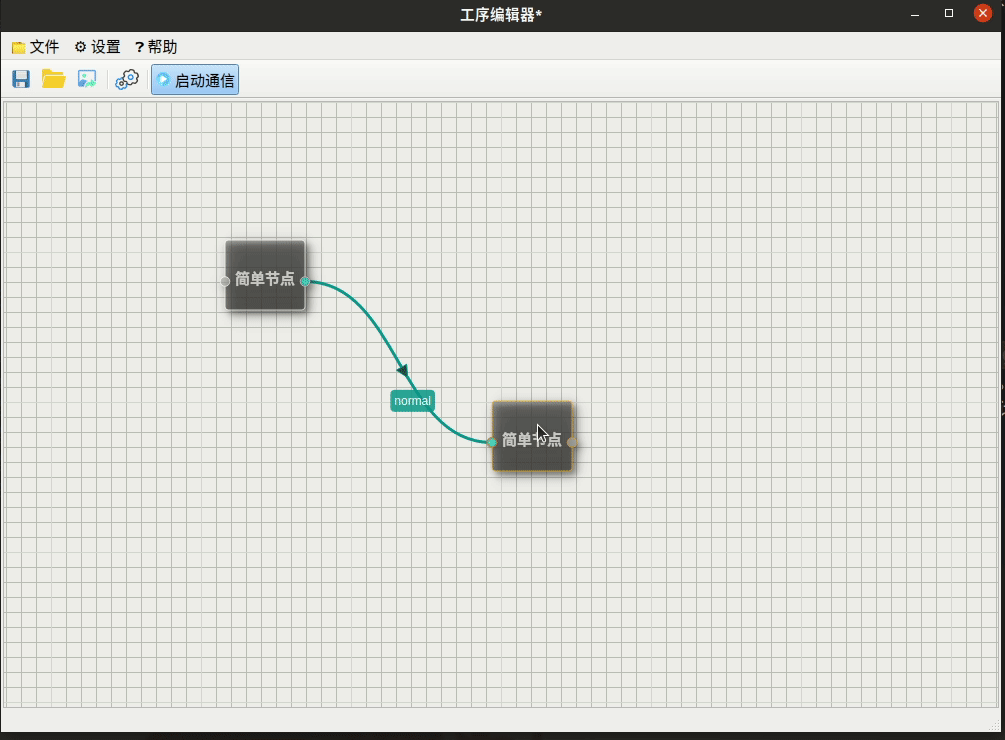

一、数据流转：节点间通信的核心机制

节点编辑器的本质是实现数据在节点间的定向流动与处理。框架通过类型安全的数据传递、依赖触发更新和惰性计算三大机制，确保数据流转的高效性与可靠性。

1. 数据类型系统：基于NodeDataType的类型匹配

为避免类型不兼容的节点错误连接（如将“图像”数据传入“数值”输入端口），框架设计了NodeDataType作为数据类型的唯一标识：

struct NodeDataType {QString id;      // 类型唯一标识（如"int"、"image_rgb"）QString name;    // 类型显示名称（如"整数"、"RGB图像"）// 重载比较运算符，用于检查类型匹配bool operator==(NodeDataType const& other) const {return id == other.id;}
};

每个端口都关联特定的NodeDataType，连接创建时通过connectionPossible方法验证类型匹配（见第二篇）。而实际传递的数据则通过NodeData子类封装：

class NodeData {
public:virtual ~NodeData() = default;virtual NodeDataType type() const = 0; // 返回数据类型
};// 整数数据示例
class IntegerData : public NodeData {
public:NodeDataType type() const override {return {"int", "整数"};}int value() const { return _value; }void setValue(int v) { _value = v; }private:int _value;
};

核心价值：通过NodeDataType与NodeData的分离，框架既保证了连接时的类型安全，又支持任意数据类型（从基础类型到复杂对象）的传递。

2. 数据传递与依赖更新：从“源”到“ sink”的链式触发

当一个节点的输出数据更新时，所有依赖它的下游节点需要自动重新计算。框架通过依赖图和信号槽实现这一机制：

（1）依赖关系维护

DataFlowGraphModel通过_nodeDependencies记录节点间的依赖关系：

• 当连接A→B创建时，B被添加到A的依赖列表（A的输出变化会影响B）。
• 当连接删除时，自动移除对应的依赖关系。

void DataFlowGraphModel::addConnection(ConnectionId const& cid)
{// ... 省略连接添加逻辑 ...// 记录依赖关系：cid.inNodeId 依赖于 cid.outNodeId_nodeDependencies[cid.outNodeId].insert(cid.inNodeId);
}

（2）数据更新的链式触发

节点数据变化时，通过nodeDataUpdated信号触发下游节点更新：

// 节点数据更新入口
void DataFlowGraphModel::setNodeData(NodeId const nodeId, PortType const portType,PortIndex const portIndex,std::shared_ptr<NodeData> data)
{// 更新节点内部数据auto& node = _models[nodeId];node->setOutputData(portIndex, data);// 发送数据更新信号，触发下游计算emit nodeDataUpdated(nodeId, portType, portIndex);// 递归通知所有依赖节点重新计算propagateDataChanges(nodeId);
}// 递归通知依赖节点
void DataFlowGraphModel::propagateDataChanges(NodeId const sourceId)
{for (auto const dependentNodeId : _nodeDependencies[sourceId]) {// 触发依赖节点重新计算_models[dependentNodeId]->compute();// 继续通知依赖节点的下游propagateDataChanges(dependentNodeId);}
}

关键设计：

• 节点的compute方法是数据处理的核心，由具体节点类型实现（如加法节点的compute会求和输入值）。
• 递归传播确保所有下游节点都能响应源头数据变化，形成完整的计算链。
• 配合“脏标记”（isDirty）机制可优化性能：仅当输入数据变化时才重新计算。

3. 惰性计算：避免无效计算的性能优化

在复杂流程图中，频繁的数据更新可能导致大量无效计算。框架通过惰性计算（Lazy Evaluation）优化：

• 节点默认处于“脏”状态（isDirty = true），表示需要重新计算。
• 只有当节点被访问（如用户查看输出结果）或下游节点需要其数据时，才触发compute。
• 计算完成后标记为“干净”（isDirty = false），避免重复计算。

// 节点基类中的惰性计算逻辑
std::shared_ptr<NodeData> Node::outputData(PortIndex port)
{if (isDirty()) {compute(); // 仅在需要时计算setDirty(false);}return _outputs[port];
}

适用场景：在数据处理链较长或计算成本高（如机器学习模型推理）的场景中，惰性计算可显著提升性能。

二、扩展机制：自定义节点与框架适配

一个灵活的节点编辑器框架必须支持用户扩展——既能自定义节点类型，又能适配特定业务场景（如添加序列化、调试功能）。

1. 自定义节点：基于Node接口的扩展

框架通过抽象基类Node定义节点的核心接口，用户只需继承该类并实现具体逻辑：

class Node {
public:// 端口配置：返回输入/输出端口的数量与类型virtual unsigned int nPorts(PortType portType) const = 0;virtual NodeDataType dataType(PortType portType, PortIndex portIndex) const = 0;// 数据处理：核心计算逻辑virtual void compute() = 0;// 数据读写：输入端口接收数据，输出端口提供数据virtual void setInputData(PortIndex port, std::shared_ptr<NodeData> data) = 0;virtual std::shared_ptr<NodeData> outputData(PortIndex port) = 0;// ... 其他接口（如节点名称、描述）
};

示例：加法节点

class AddNode : public Node {
public:unsigned int nPorts(PortType portType) const override {return (portType == PortType::In) ? 2 : 1; // 2个输入，1个输出}NodeDataType dataType(PortType portType, PortIndex portIndex) const override {return {"int", "整数"}; // 所有端口均为整数类型}void setInputData(PortIndex port, std::shared_ptr<NodeData> data) override {// 存储输入数据，并标记为脏if (port == 0) _in1 = std::dynamic_pointer_cast<IntegerData>(data);if (port == 1) _in2 = std::dynamic_pointer_cast<IntegerData>(data);setDirty(true);}void compute() override {// 计算输入之和int sum = 0;if (_in1) sum += _in1->value();if (_in2) sum += _in2->value();// 输出结果auto out = std::make_shared<IntegerData>();out->setValue(sum);_out = out;}std::shared_ptr<NodeData> outputData(PortIndex port) override {return _out;}private:std::shared_ptr<IntegerData> _in1, _in2, _out;
};

扩展能力：通过这种方式，用户可实现任意复杂度的节点（如数据过滤、图像分割、脚本执行等），框架无需修改即可兼容。

2. 节点工厂：动态注册与创建

为支持在编辑器中动态创建自定义节点，框架提供NodeFactory类管理节点类型：

class NodeFactory {
public:// 注册节点类型：关联节点ID与创建函数void registerNode(std::string const& nodeId, std::function<std::unique_ptr<Node>()> creator,QString const& nodeName) {_creators[nodeId] = {creator, nodeName};}// 创建节点实例std::unique_ptr<Node> createNode(std::string const& nodeId) const {auto it = _creators.find(nodeId);if (it != _creators.end()) {return it->second.creator();}return nullptr;}// 获取所有可用节点类型std::vector<QString> nodeTypes() const {std::vector<QString> types;for (auto const& [id, info] : _creators) {types.push_back(info.name);}return types;}private:struct NodeInfo {std::function<std::unique_ptr<Node>()> creator;QString name;};std::unordered_map<std::string, NodeInfo> _creators;
};

使用流程：

1. 用户注册自定义节点：factory.registerNode("add", [](){ return std::make_unique<AddNode>(); }, "加法");
2. 编辑器通过nodeTypes()获取所有节点类型，显示在节点库中。
3. 用户拖放节点时，框架调用createNode("add")实例化加法节点。

3. 高级扩展：适配业务场景

框架还支持通过以下方式适配特定需求：

• 序列化：实现GraphModel的save与load方法，将节点布局、连接关系、数据状态保存为JSON/XML。

  QJsonObject DataFlowGraphModel::save() const {QJsonObject root;// 保存节点数据QJsonArray nodesArray;for (auto const& [id, node] : _models) {nodesArray.append(saveNode(id, node));}root["nodes"] = nodesArray;// 保存连接数据QJsonArray connectionsArray;for (auto const& connId : _connectivity) {connectionsArray.append(saveConnection(connId));}root["connections"] = connectionsArray;return root;
  }


• 调试支持：添加Node::debugInfo()方法，在节点右键菜单中显示输入输出数据、计算耗时等调试信息。

• 性能监控：通过compute方法的计时统计，识别流程图中的性能瓶颈节点。
