Orgin绘制热力图

在 Origin 中绘制热力图的详细步骤，

---

Origin 绘制热力图（Heatmap）步骤

1. 准备数据

1. 数据格式
   • 数据是三列形式（X、Y、Z），需要先转换为矩阵格式才方便生成热力图。

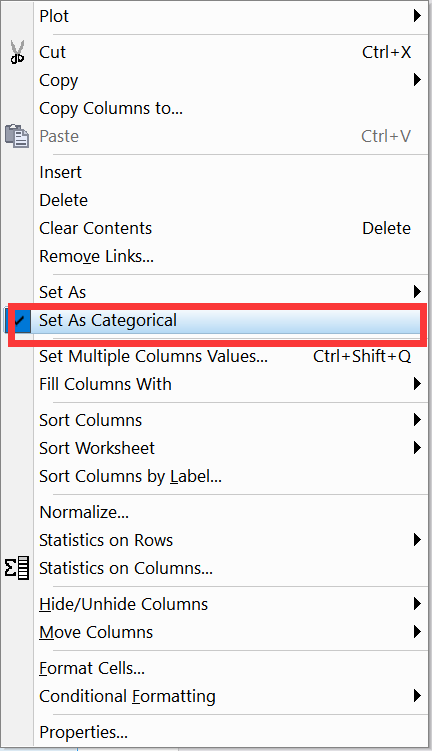

     X是行，Y是列；并将行列设置为类（非常重要！！！）将数值列设置为Z，如下图，设置为类就有Unsorted标志。



---

2. 绘制热力图

1. 选中矩阵窗口。
2. 菜单栏选择 Plot → Contour → Heatmap。
3. Origin 会生成一个以颜色表示数值幅度的二维图。

---

4. 调整热力图样式

1. 调色板：
   • 双击图例或在 Plot Details 中选择 Colormap/Contours，选择合适的调色板（如 Rainbow, Thermal, CoolWarm 等）。
   • 对于水温，可以选择从蓝色到红色的渐变表示低到高温度。
2. 标签与刻度：
   • 在 Plot Details → Axes 中设置 X、Y 轴刻度标签（如 X 轴为时间，Y 轴为水深或高程）。
3. 色标（Color Scale）：
   • 可通过双击色标调整颜色区间、标签精度或单位（例如 ℃）。
4. 平滑显示：
   • 在 Matrix → Smooth 功能中对数据进行平滑处理（如果测点稀疏可考虑）。

---

5. 添加细节

• 添加标题、轴标签、色标标题（如 “Water Temperature (°C)”）。
• 根据需要设置等值线（Plot Details → Colormap/Contours → Contours 添加等值线样式）。

---

6. 导出图像

1. 菜单栏选择 File → Export Graphs。
2. 选择 TIFF, EPS, PDF 等适合论文的格式，并设置分辨率（≥300 dpi）。

---

✅ 小技巧

• 如果是多时段数据，可以用 Origin 的 Layer Management 合并多个热力图，或使用 Animation 功能生成水温时空演变动画。
• 在水温垂向图中，常将 纵轴方向反转（高程或深度从上到下），可在 Axis Dialog 中勾选 Reverse。

---
