【GM3568JHF】FPGA+ARM异构开发板 使用指南：显示与触摸

MIPI DSI 接口

硬件连接

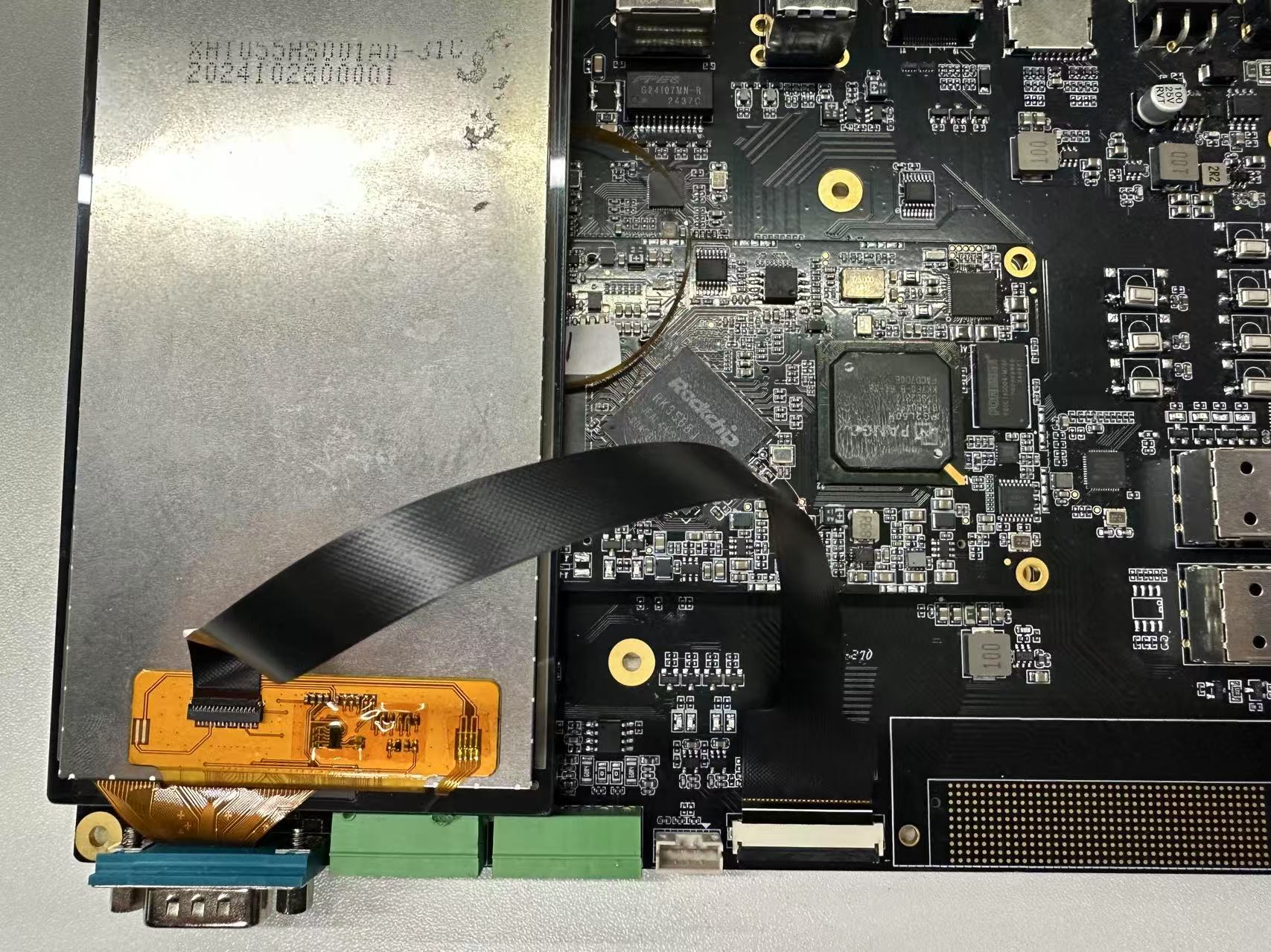

 将MIPI显示屏按照图示通过FPC排线连接到开发板的MIPI接口。 确保显示屏的供电和信号线连接正确。

MIPI屏显示测试

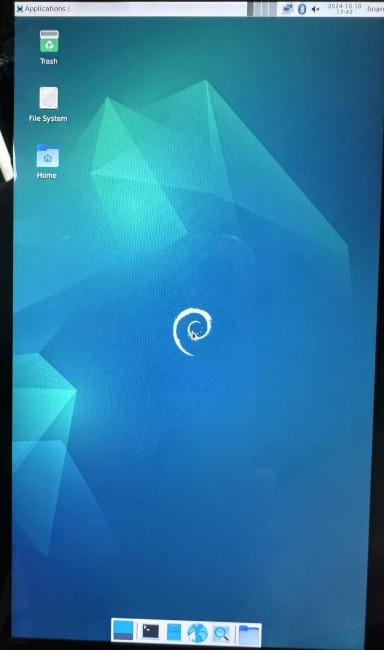

开发板上电启动，即可在 MIPI 屏看到如下界面。

背光测试

执行如下命令，通过修改亮度级数改变屏幕亮度。

root@linaro-alip:/# echo 1 > /sys/class/backlight/backlight/brightness
root@linaro-alip:/# echo 255 > /sys/class/backlight/backlight/brightness

HDMI 接口

开发板的HDMI接口为标准HDMI，可热插拔自适应分辨率

桌面切换分辨率

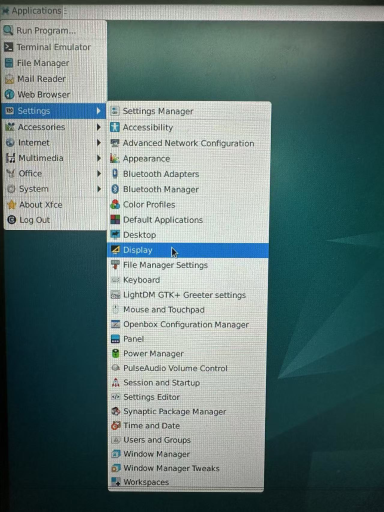

• 打开系统设置，找到 Display

• 点击 Resolution 切换不同分辨率

命令行切换不同分辨率

• xrandr -q 参数来查看你的屏幕目前支持的分辨率的情况

root@linaro-alip:/# xrandr -q
Screen 0: minimum 320 x 200, current 2640 x 1280, maximum 16384 x 16384
HDMI-1 connected 1920x1080+0+0 (normal left inverted right x axis y axis) 527mm x 296mm1920x1080     60.00*+  74.97    50.00    59.941680x1050     59.881600x900      60.001280x1024     75.02    60.021440x900      59.901280x800      59.911152x864      75.001280x720      60.00    50.00    59.941024x768      75.03    70.07    60.00832x624       74.55800x600       72.19    75.00    60.32    56.25720x576       50.00720x480       60.00    59.94640x480       75.00    72.81    66.67    60.00    59.94720x400       70.08

• xrandr -s 0 命令来将屏幕恢复到原来的分辨率

• xrandr -s 指定屏幕的分辨率大小

例如：

xrandr -s 1280x800

触摸屏

开发板上有一组I2C的TP接口，默认触摸IC驱动为gt911

硬件连接

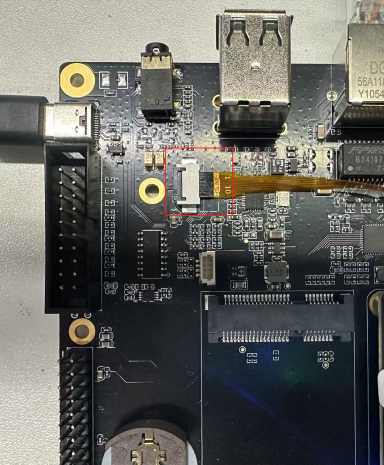

连接如下图所示：

滑动或点击屏幕测试是否能正常使用
