【Simulink专题】Simulink模型：MIL单元测试

前言

这里主要叙述下关于simulink自带的单元验证测试功能时如何操作的；

准备阶段

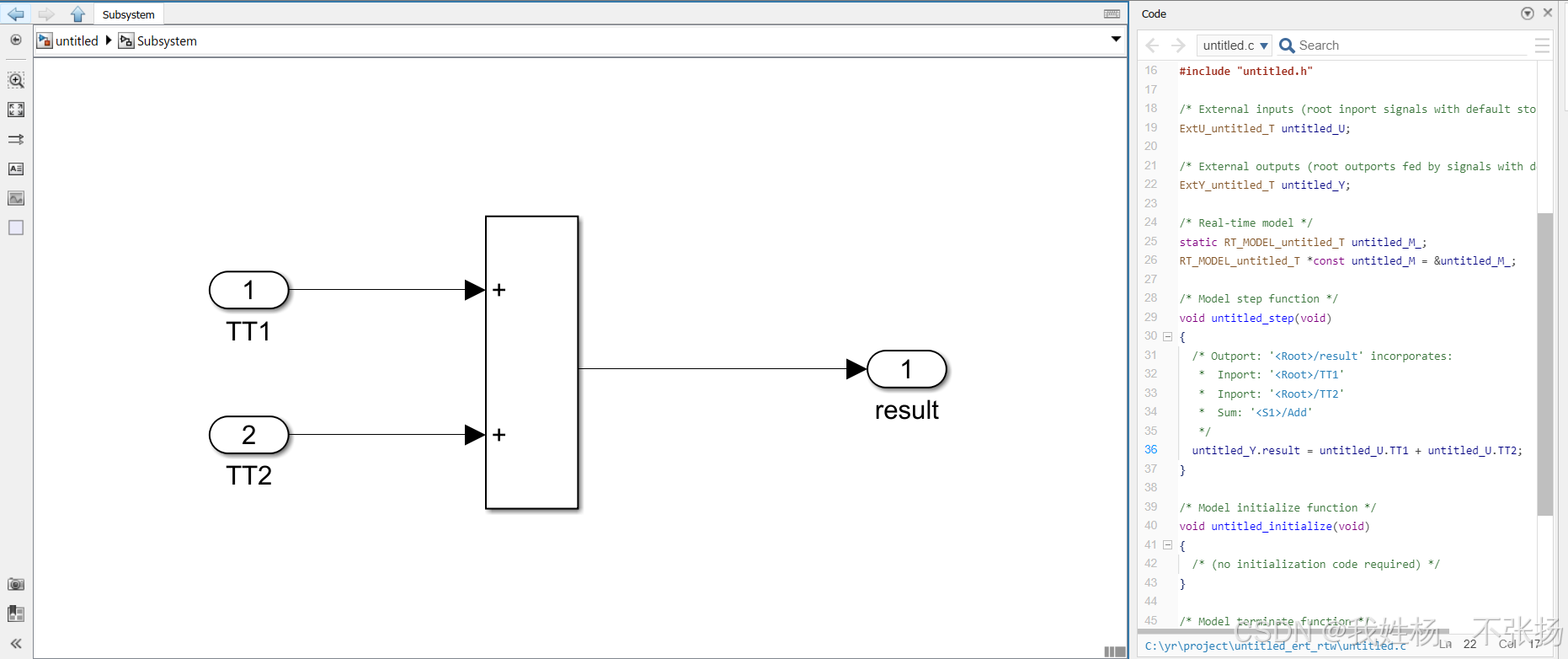

这里准备一个被测模型，且能正常生成代码；

创建一个测试子系统

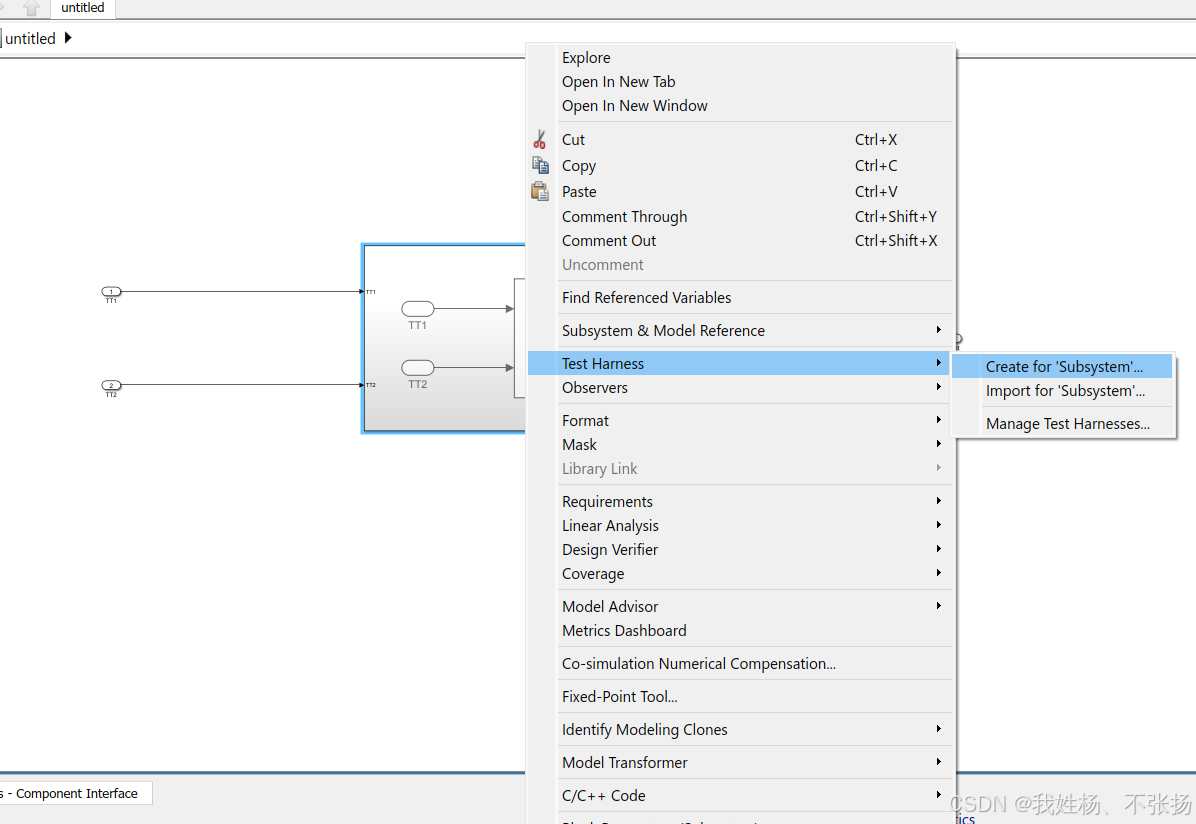

右键选择 Test Harness   →  Create for “Subsystem”

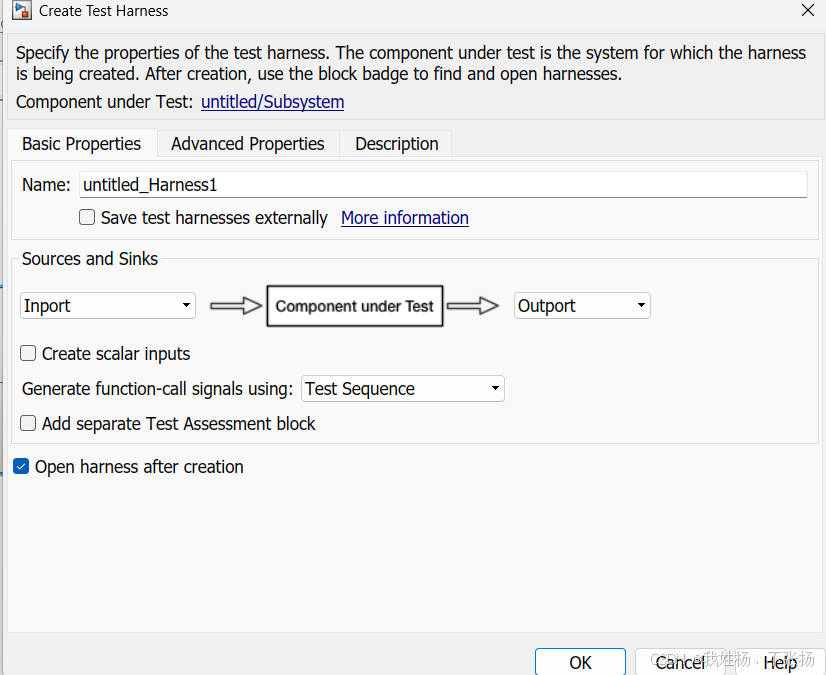

这部分根据个人数据导入情况进行设置，这里使用默认的设置

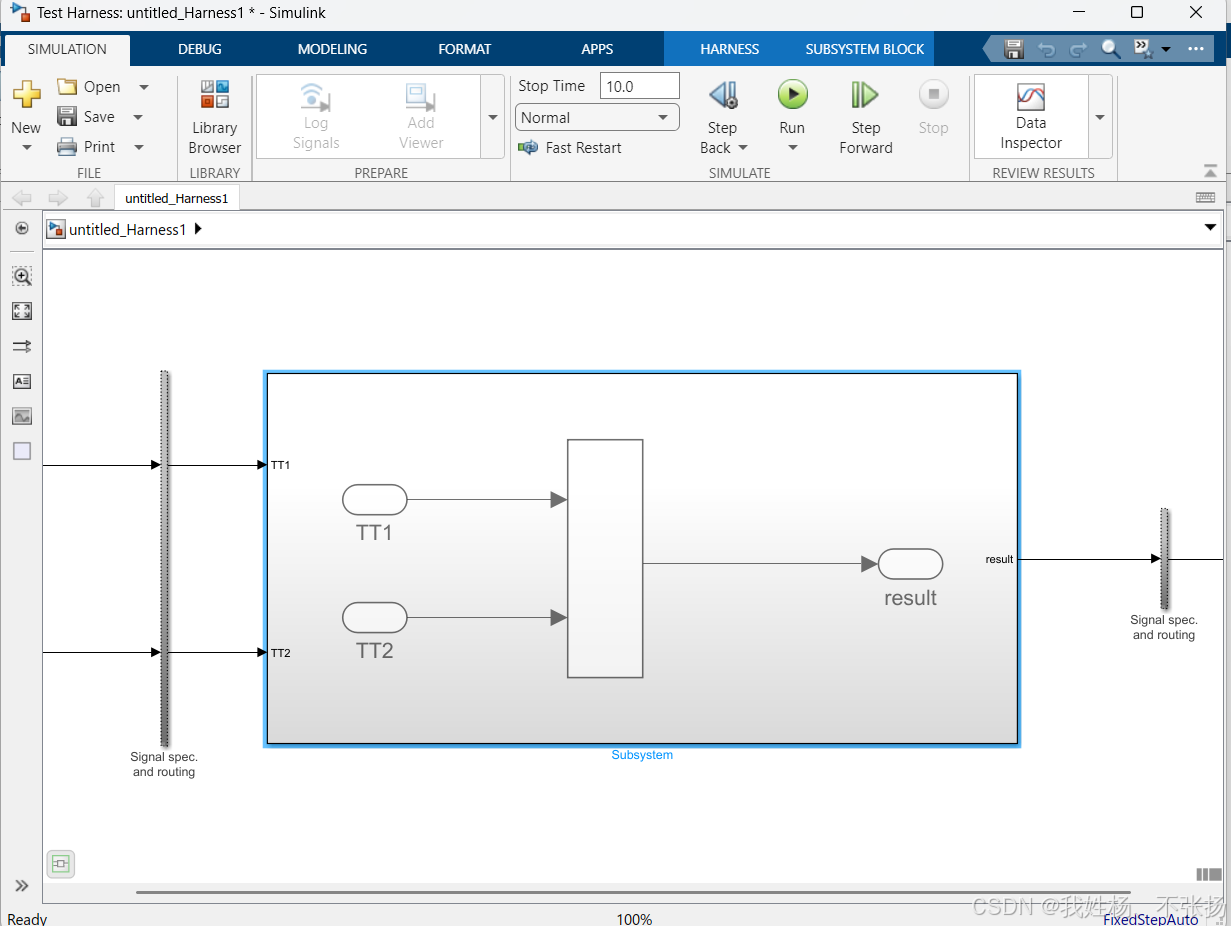

完成后会生成一个新的测试模型

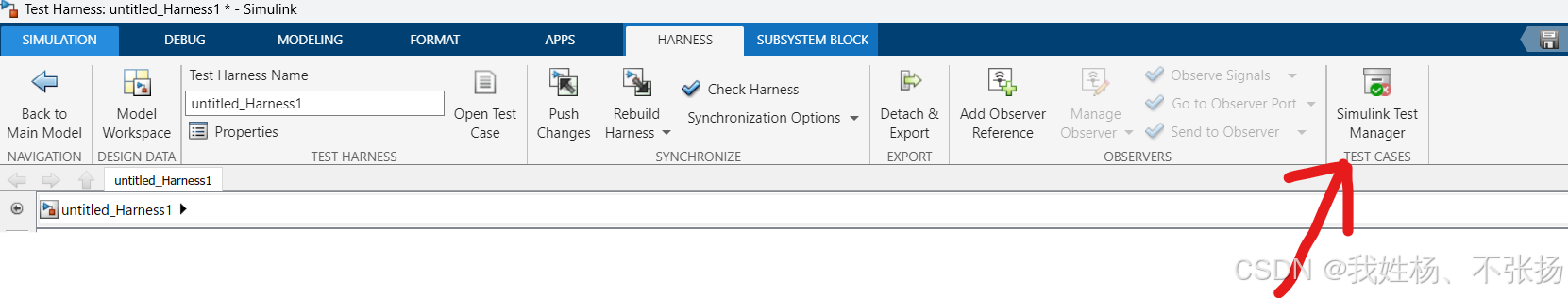

这里选择simulink Test Manager

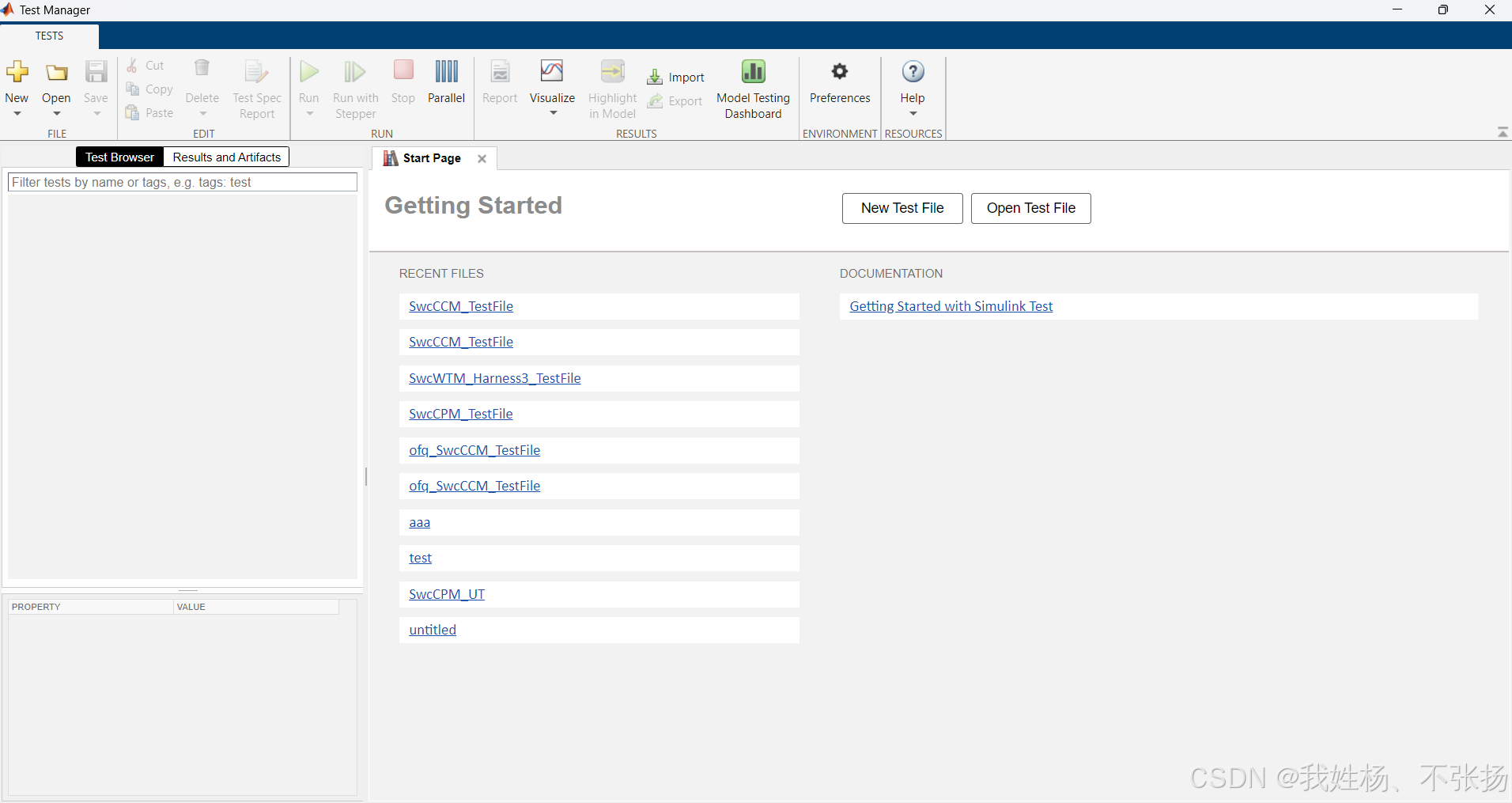

这里会进入一个新的操作界面，也就是我们运行测试case的地方

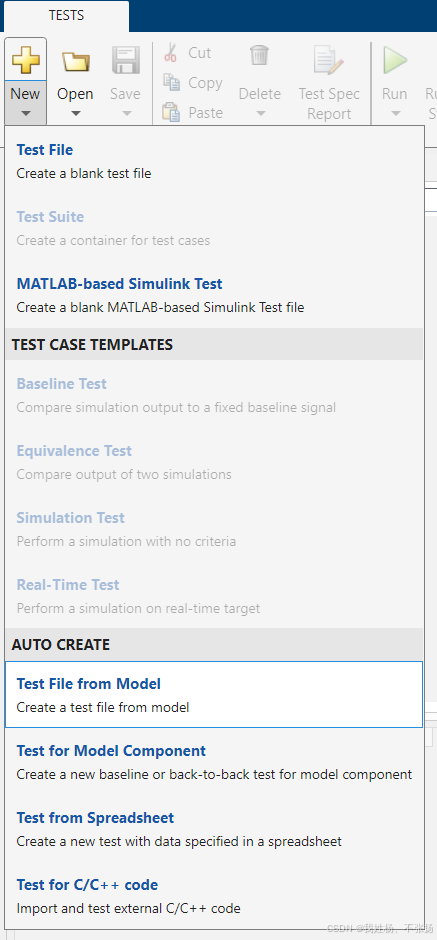

这里新建一个测试工程，因为我们选择数据的输入与输出使用表格外部注入，所以这里选择Test from Spreadsheet

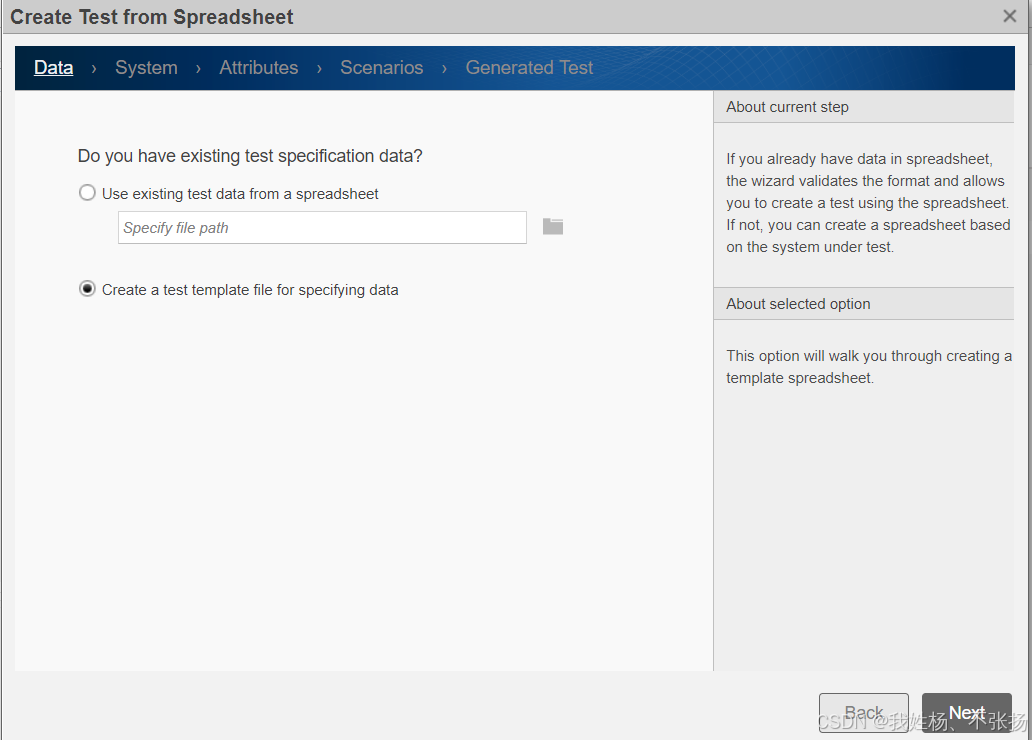

首次创建测试框架，就默认系统生成一个测试表格

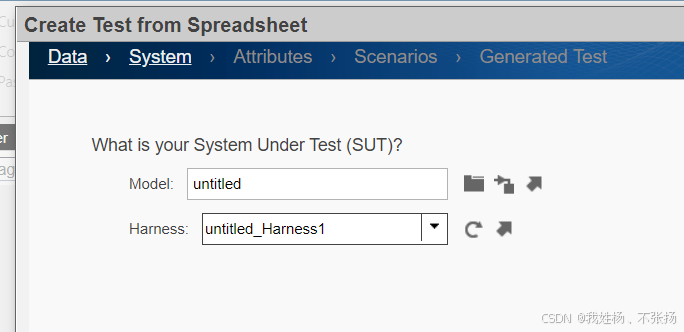

这里选择上边创建好的测试模型

根据提示完成最后创建

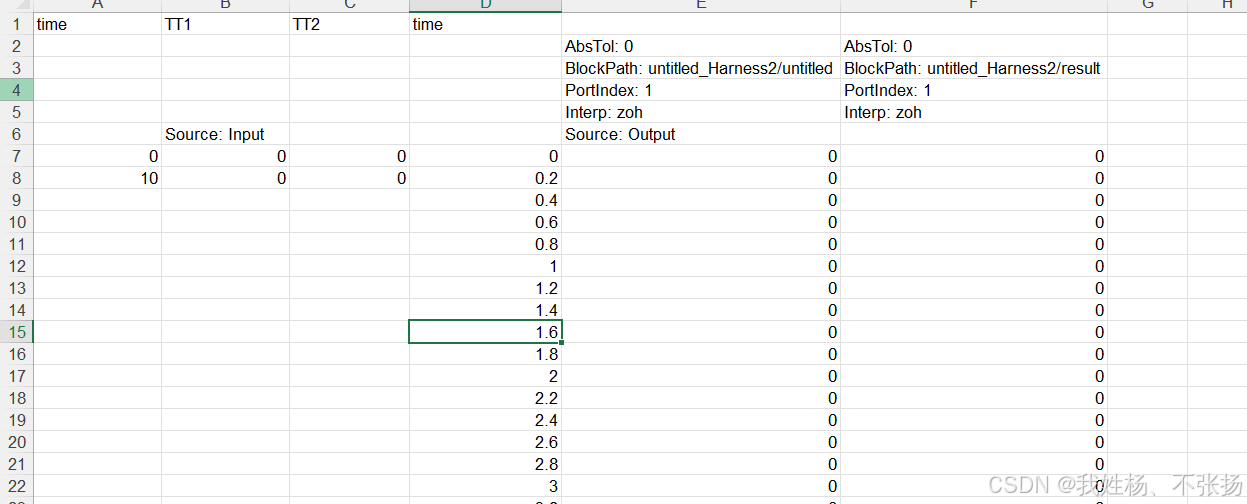

这个时候本地会出现一个测试框架的Excel

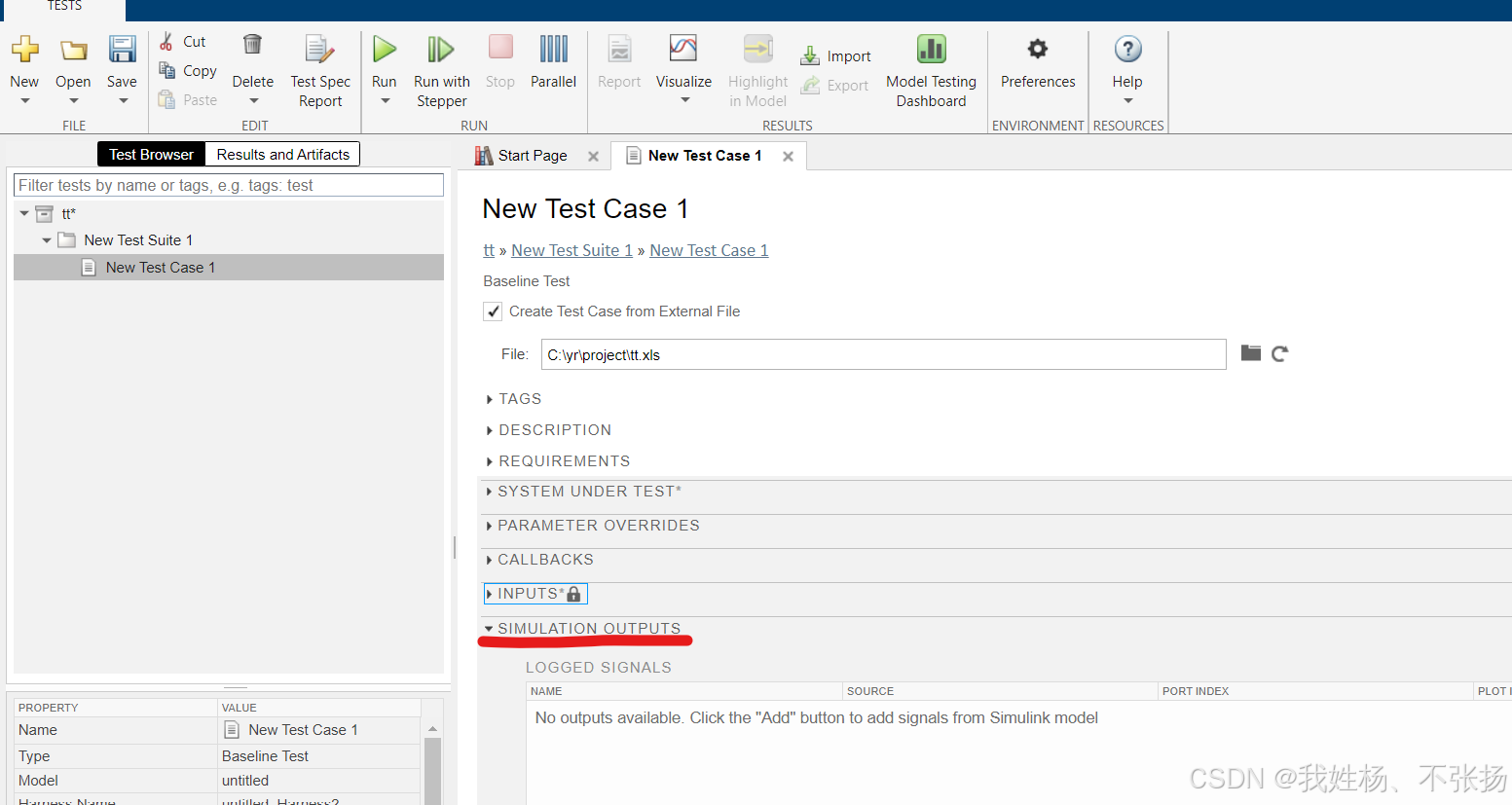

接下来通过绑定输出来对比输出结果

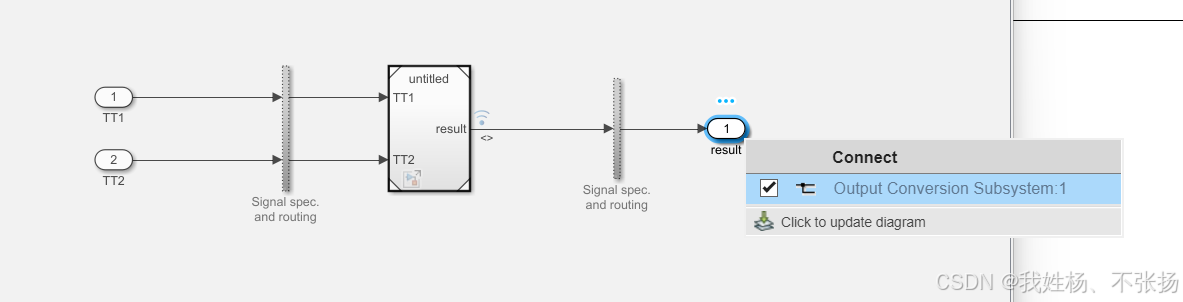

绑定输出

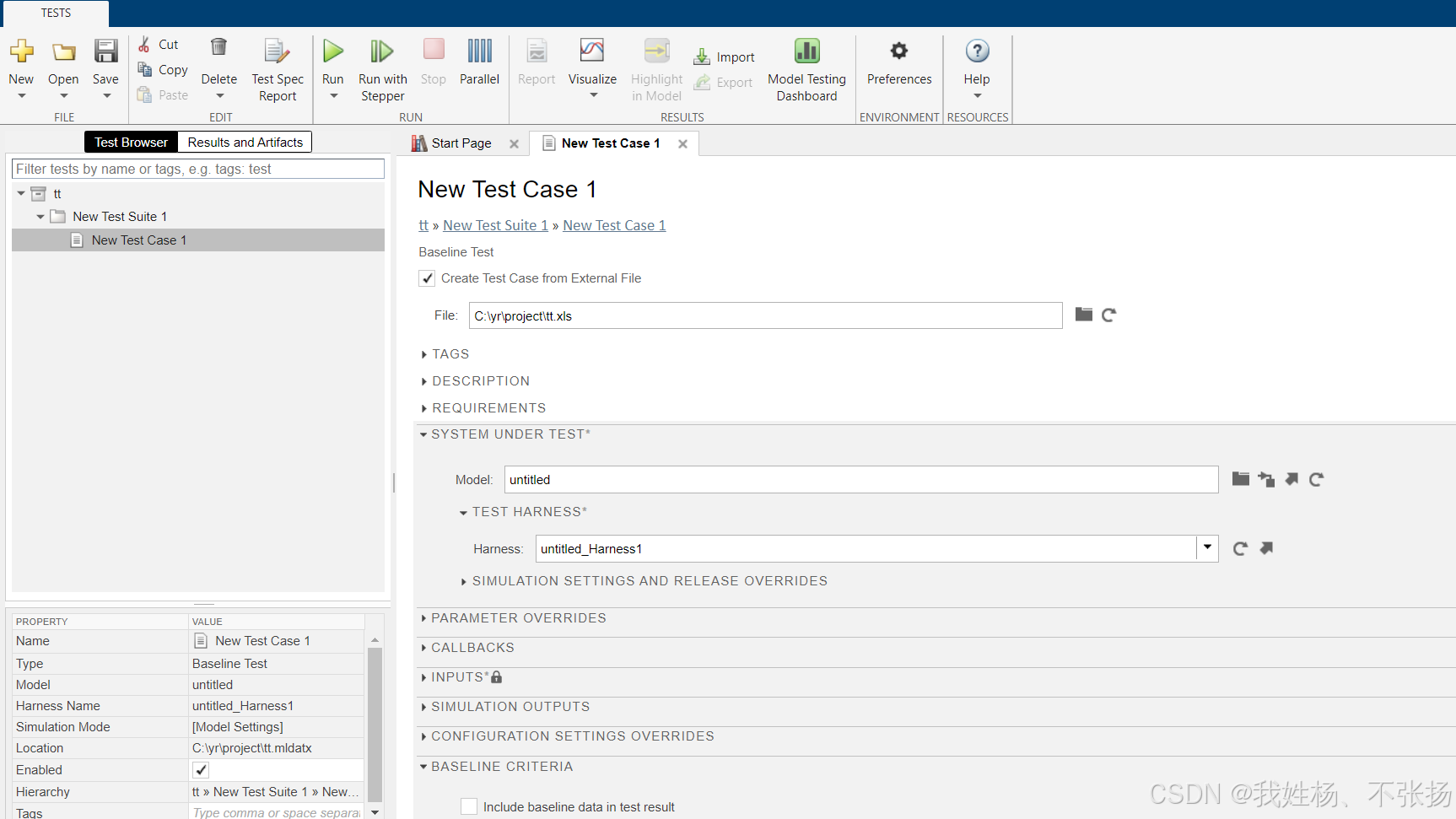

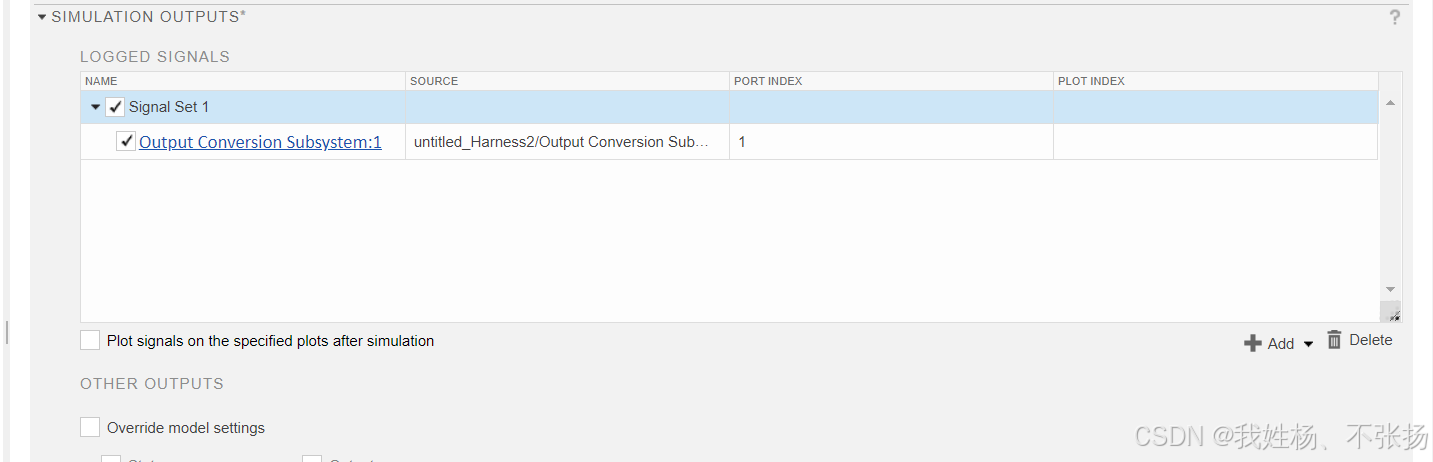

绑定后的界面

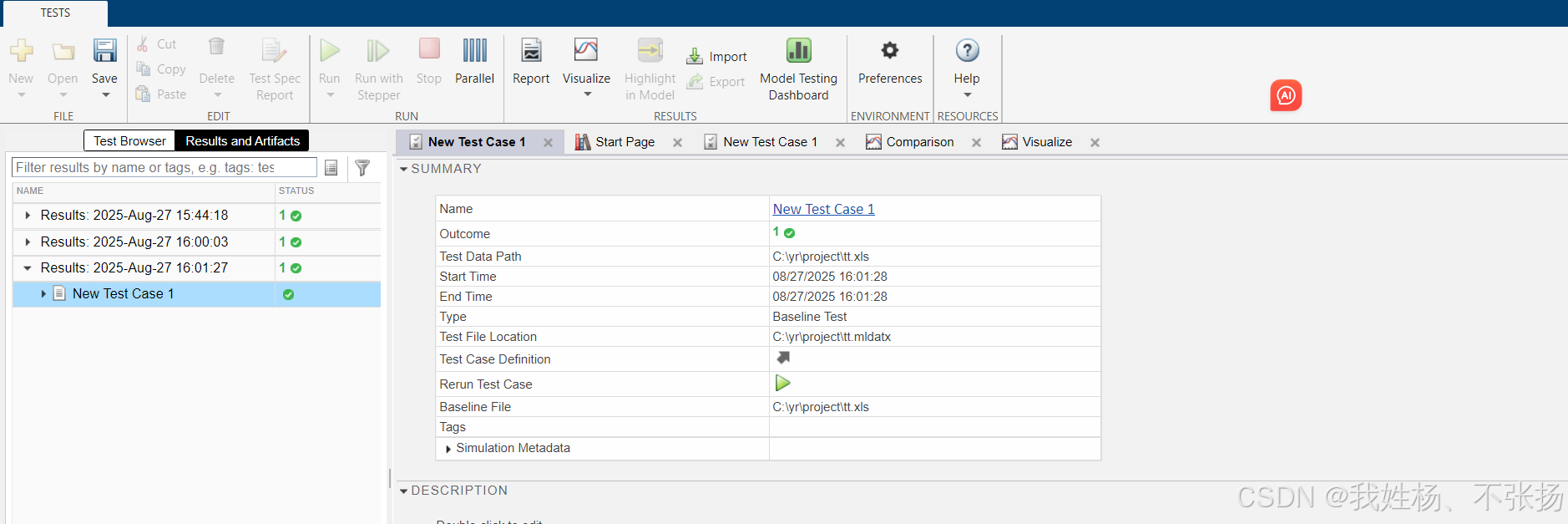

将测试用例填写完成，点击运行后，

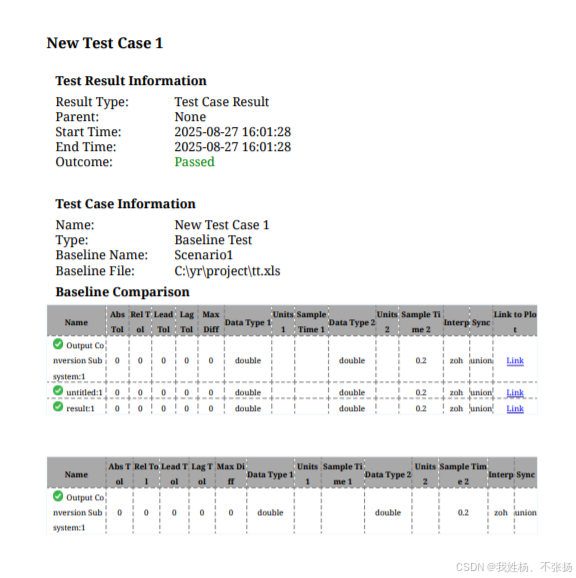

点击Report，生成报告
