VXLAN与园区网络虚拟化

《VXLAN与园区网络虚拟化》属于博主的“园区网”专栏，若想成为HCIE，对于园区网相关的知识需要非常了解，更多关于园区网的内容博主会更新在“园区网”专栏里，请持续关注！

一.前言

• RFC定义了VLAN扩展方案VXLAN(Virtual eXtensible Local Area Network，虚拟扩展局域网)。VXLAN采用MACin UDP封装方式，是NVO3(NetworkVirtualizationover Layer 3)中的一种网络虚拟化技术。
• VXLAN早已被广泛应用于数据中心网络。随着园区网络的业务需求越来越灵活、园区网络虚拟化的需求及网络自动化的需求越来越强烈，VXLAN开始进入园区网络，搭配园区SDN控制器实现更多用户价值。
• 本章将介绍VXLAN的基本概念、基本工作原理，以及在园区网络中实现“一网多用”的典型应用场景。
• 传统网络面临的问题如下，VXLAN就是为了解决如下问题：

二.VXLAN的基本概念及工作原理

1.基本概念

（1）VXLAN简介

• VXLAN在本质上是一种VPN技术，能够在任意路由可达的物理网络(Underlay网络)上叠加二层虚拟网络(Overlay网络)，通过VXLAN网关之间的VXLAN隧道实现VXLAN网络内部的互通，同时，也可以实现与传统的非VXLAN网络的互通。
• VXLAN通过采用MAC in UDP封装来延伸二层网络，将以太报文封装在IP报文之上，通过路由在网络中传输无需关注虚拟机的MAC地址。且三层网络无网络结构限制，具备大规模扩展能力。通过路由网络，虚拟机迁移不受网络架构限制。

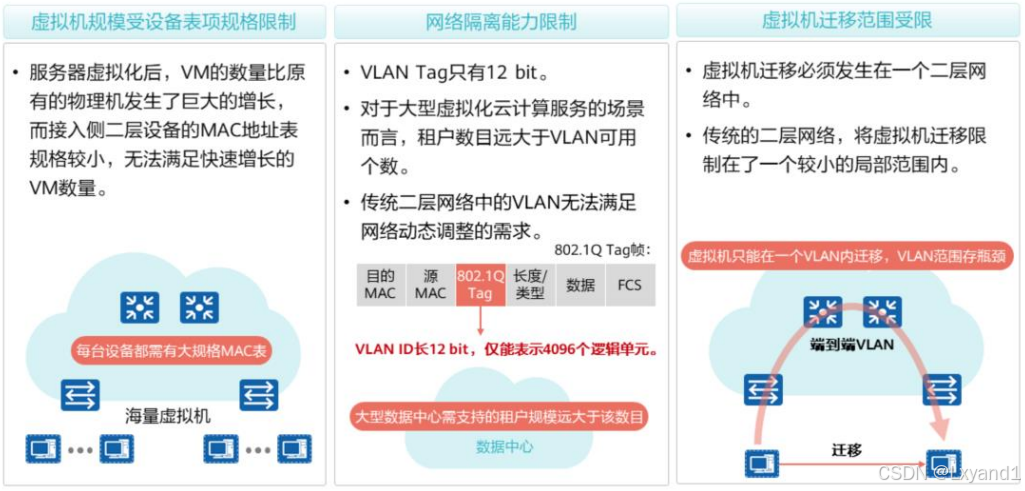

• VXLAN解决传统网络遇到的问题：
  • 虚拟机规模受网络规格限制:
    • VXLAN将虚拟机发出的数据包封装在UDP中，并使用物理网络的IP、MAC地址作为外层头进行封装，对网络只表现为封装后的参数。
    • 除VXLAN网络边缘设备，网络中的其他设备不需要识别虚拟机的MAC地址，减轻了设备的MAC地址学习压力，提升了设备性能。
  • 网络隔离能力限制:
    • VXLAN引入了类似VLAN ID的用户标识(VNI)，由24 bit组成，支持多达16 M的VXLAN段的网络隔离，对用户进行隔离和标识不再受到限制，可满足海量租户。
  • 虚拟机迁移范围受网络架构限制:
    • 对于具有同一网段IP地址的VM而言，即使其物理位置不在同一个二层网络中，但从逻辑上看，相当于处于同一个二层域。即VXLAN技术在三层网络之上，构建出了一个虚拟的大二层网络。

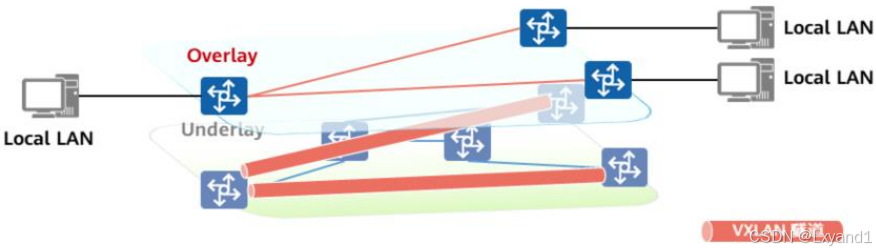

• Underlay网络:即物理网络，作为构架上层逻辑网络的基层。
• Overay网络:在物理网络上通过隧道技术搭建的逻辑网络。

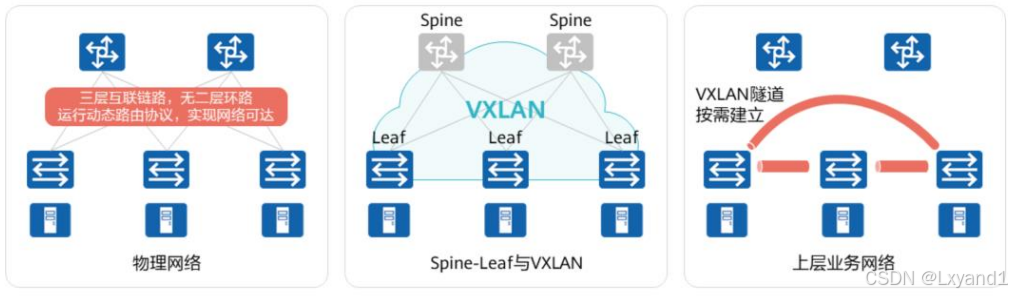

（2）VXLAN在数据中心的应用

• 在数据中心中采用Spine-Leaf两层物理架构，结合VXLAN应用。
• Spine节点执行路由转发，转发时不感知VXLAN。Leaf节点负责资源接入，完成VXLAN封装及解封装。
• 数据中心的业务均由VXLAN承载。

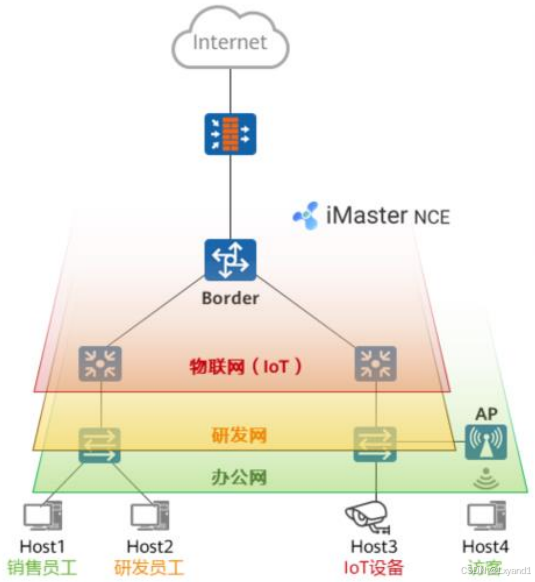

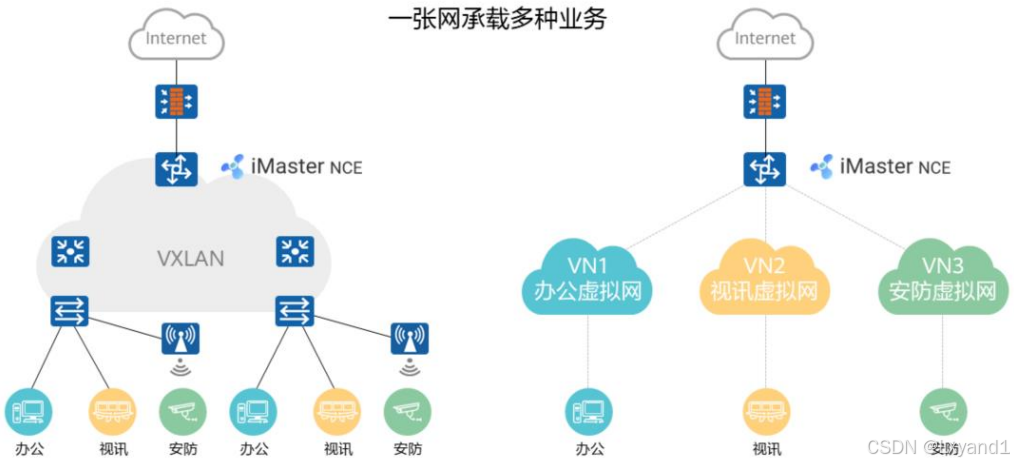

（3）在园区网络中使用VXLAN实现“一网多用”

（4）选择VXLAN实现园区网络虚拟化的原因

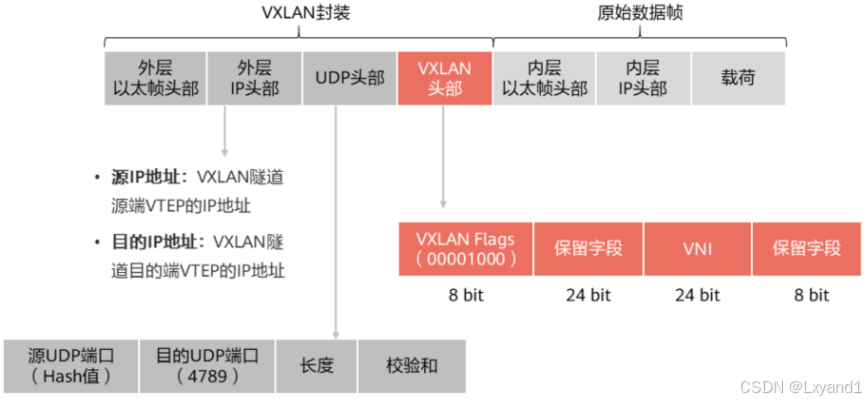

（5）VXLAN的报文格式

（6）名词解释

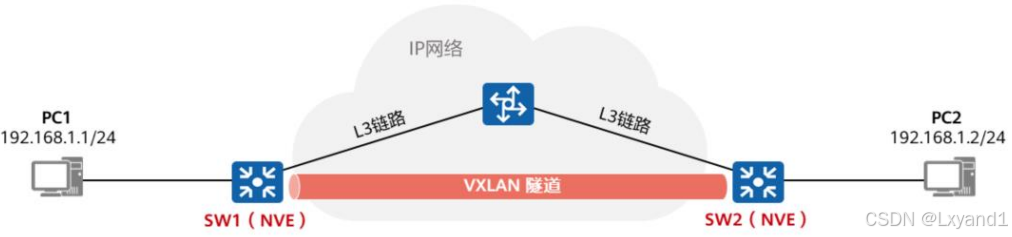

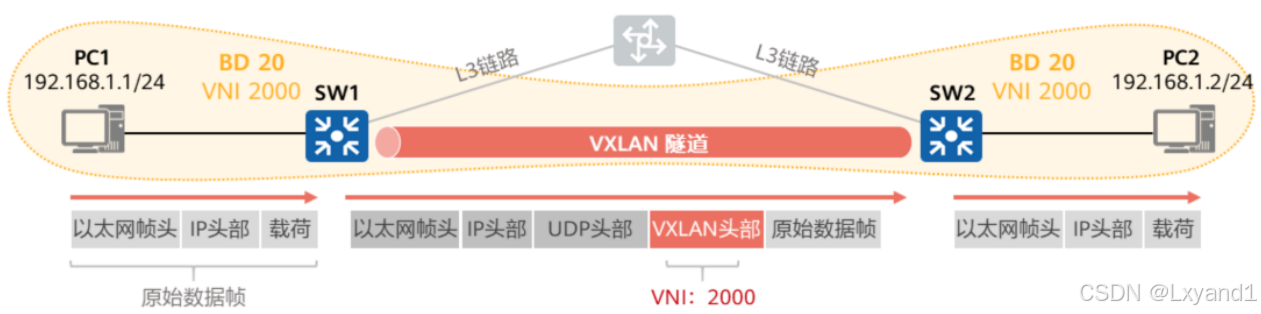

a.NVE

• NVE(Network Virtualization Edge，网络虚拟边缘):
  • 是实现网络虚拟化功能的网络实体，可以是硬件交换机也可以是软件交换机。
  • NVE在三层网络上构建二层虚拟网络，是运行VXLAN的设备。图中SW1和SW2都是NVE。

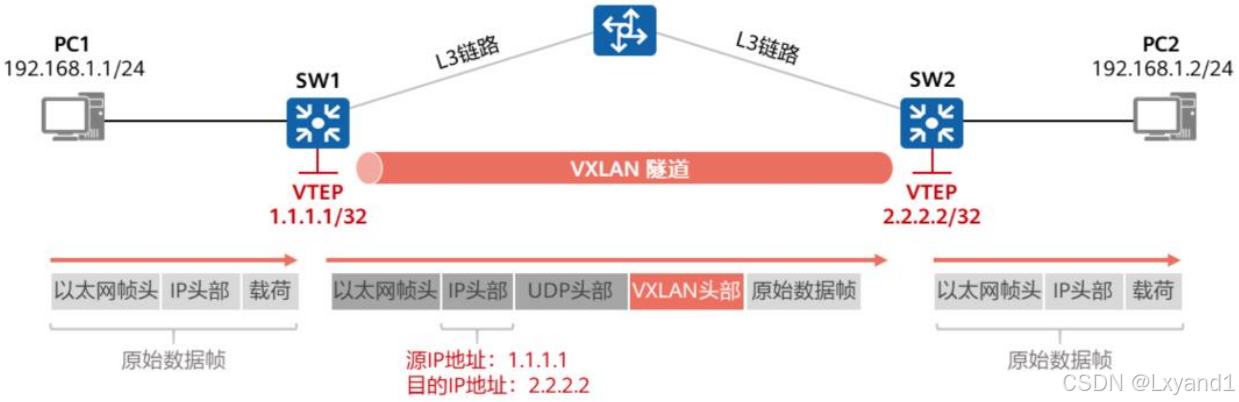

b.VTEP

• VTEP(VXLAN Tunnel Endpoints，VXLAN隧道端点):
  • VTEP是VXLAN隧道端点，位于NVE中，用于VXLAN报文的封装和解封装。
  • VXLAN报文(其外层IP头部)中源IP地址为源端VTEP的IP地址，目的IP地址为目的端VTEP的IP地址。

c.VNI与BD

• VNI(VXLAN Network ldentifier，VXLAN网络标识):
  • 类似VLAN ID，用于区分VXLAN段。不同VXLAN段的0虚拟机不能直接二层相互通信。
  • 一个租户可以有一个或多个VNI，VNI长度为24 bit,支持多达16 M的租户。
• BD(Bridge Domain，桥域):
  • 类似传统网络中采用VLAN划分广播域，在VXLAN网0络中一个BD就标识一个大二层广播域。
  • VNI以1:1方式映射到广播域BD，同一个BD内的终端可以进行二层互通。

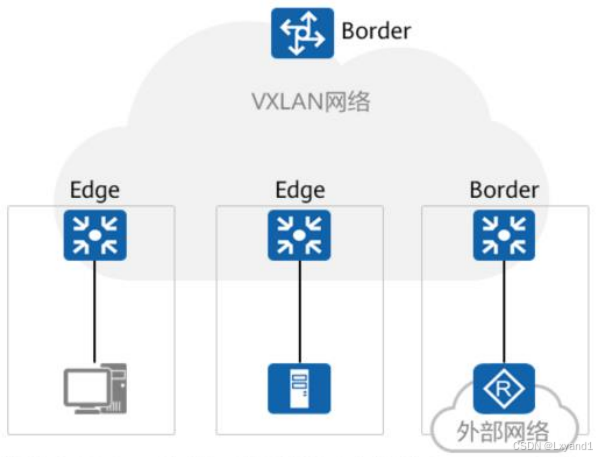

d.Border、Egde

• Edge:VXLAN网络的边缘接入设备，传统网络的流量由此进入VXLAN网络。
• Border:VXLAN网络和外部网络通信的节点，用于外部流量进入VXLAN网络或VXLAN内部流量访问外部.般连接具有三层转发能力的设备(如Router、Firewall)。

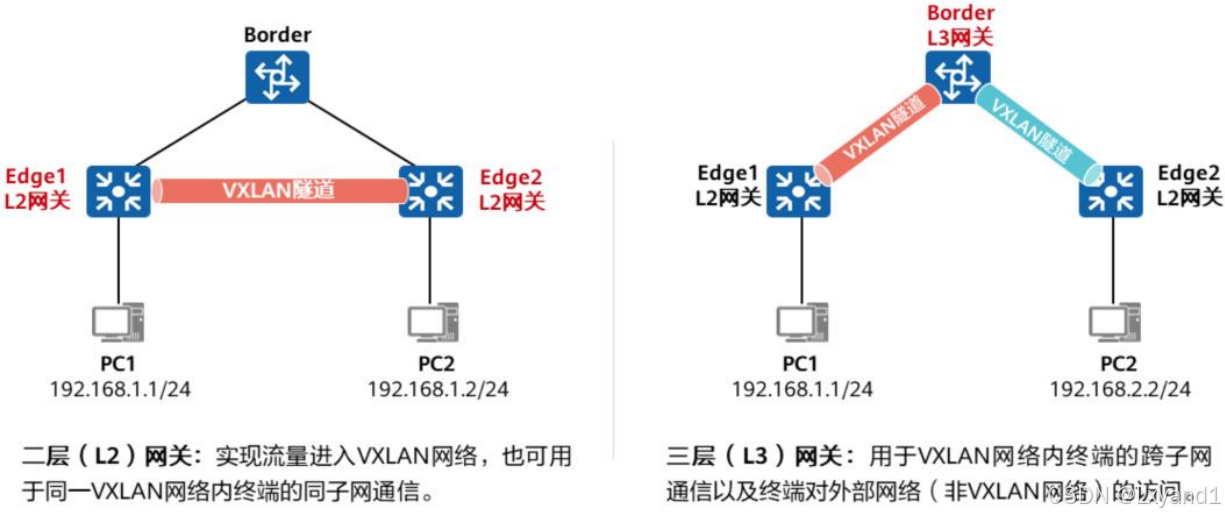

e.VXLAN二层网关、三层网关

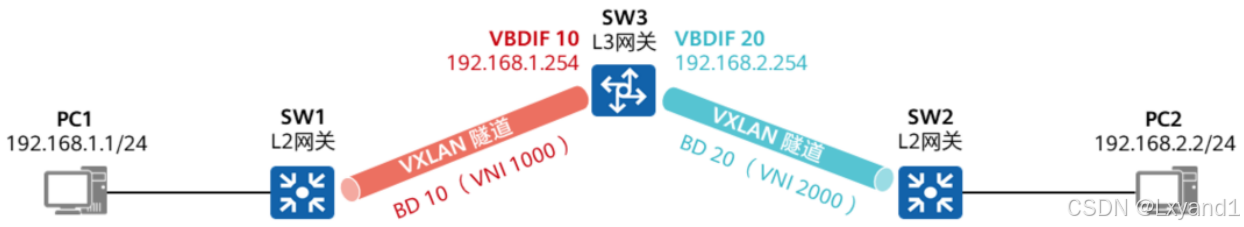

f.VBDIF

• 类似于传统网络中采用VLANIF实现不同广播域互通，在VXLAN中引入了VBDIF的概念。
• VBDIF接口在VXLAN三层网关上配置，是基于BD创建的三层逻辑接口。
• 通过VBDIF接口可实现不同网段的用户通过VXLAN网络通信，及VXLAN网络和非VXLAN网络间的通信，也可实现二层网络接入三层网络。

g.分布式与集中式网关

2.工作原理

（1）隧道建立

a.VXLAN隧道的建立方式

• VXLAN隧道由一对VTEP确定，报文在VTEP设备进行封装之后在VXLAN隧道中依靠路由进行传输只要VXLAN隧道的两端VTEP是三层路由可达的，VXLAN隧道就可以建立成功。
• 根据VXLAN隧道的创建方式将VXLAN隧道分为以下两种:
  • 静态隧道:通过用户手工配置本端和远端的VN1、VTEP IP地址和头端复制列表(head-end peer-list)来完成。
  • 动态隧道:通过BGP EVPN(EthernetVPN，以太网虚拟私有网络)方式动态建立VXLAN隧道。在VTEP之间建立BGP EVPN对等体，然后对等体之间利用BGP EVPN路由来互相传递VNI和VTEP IP地址信息，从而实现动态地建立VXLAN隧道。

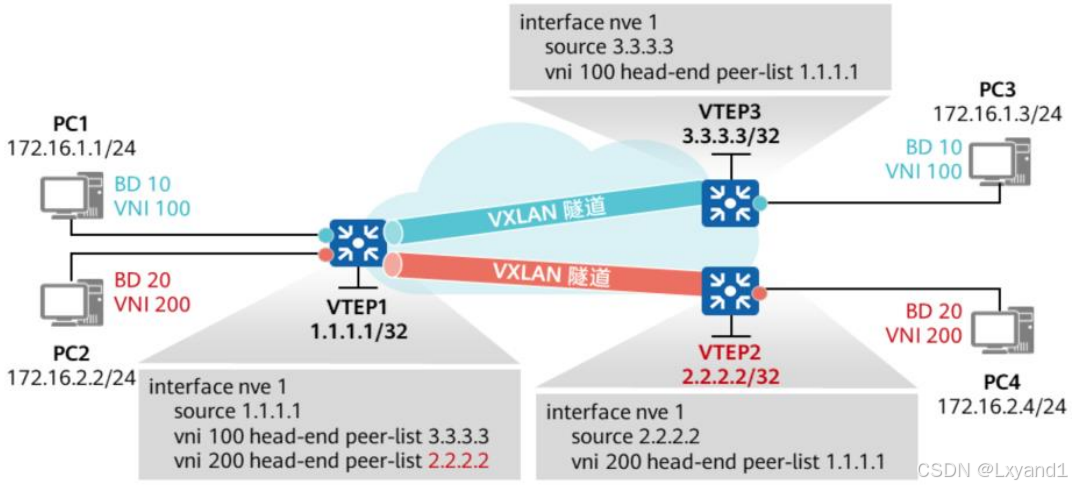

b.静态VXLAN隧道

• 静态VXLAN隧道并不是一个有状态的隧道(如IPsec VPN)，只是数据传输时的隧道封装，类似于GRE VPN。
• 头端复制列表中的地址，即进行隧道封装传输时可封装的隧道目的地址。

（2）MAC地址学习

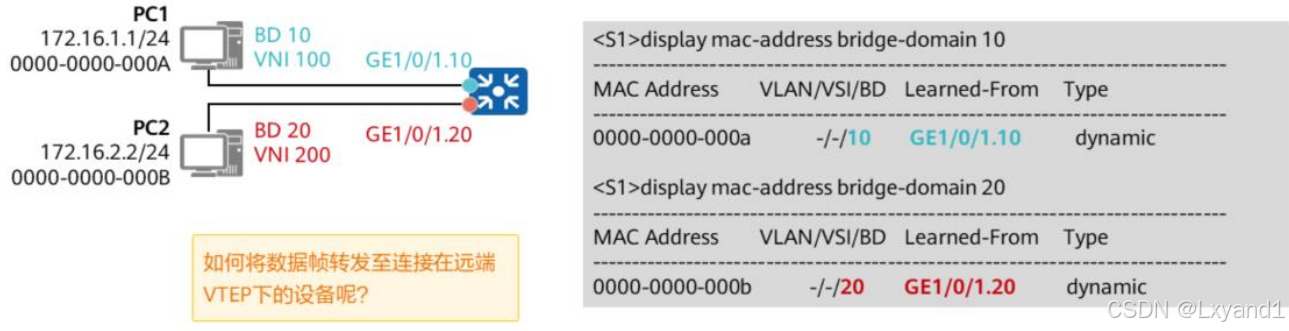

a.VXLAN MAC地址表项

• VXLAN实现的是在Overlay网络中进行二层转发，转发单播数据帧依赖的依旧是MAC地址表项。
• VTEP接收到BD内来自本地的数据帧，将数据帧的源MAC地址添加到该BD的MAC地址表中，出接口为收到数据帧的接口。
• 该表项用于指导发往本VTEP下连接终端的数据帧的转发。

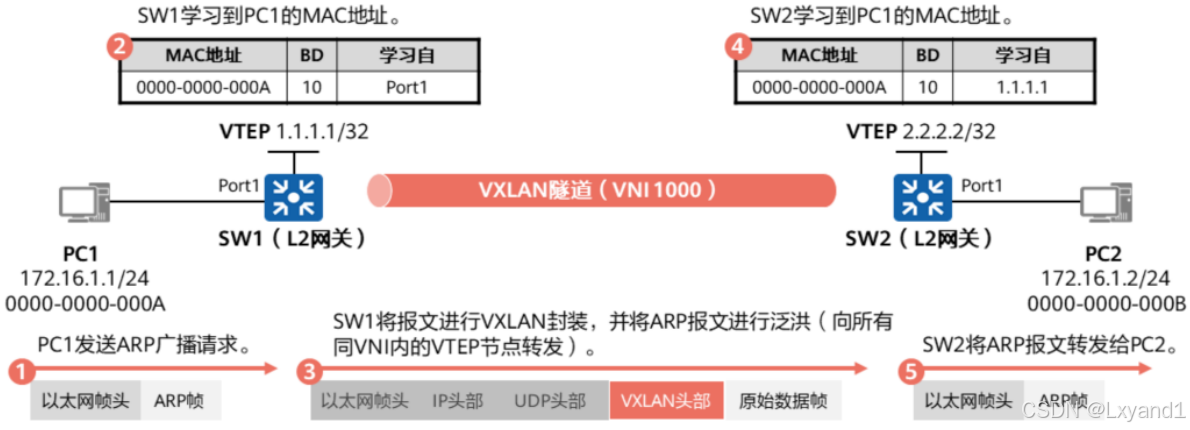

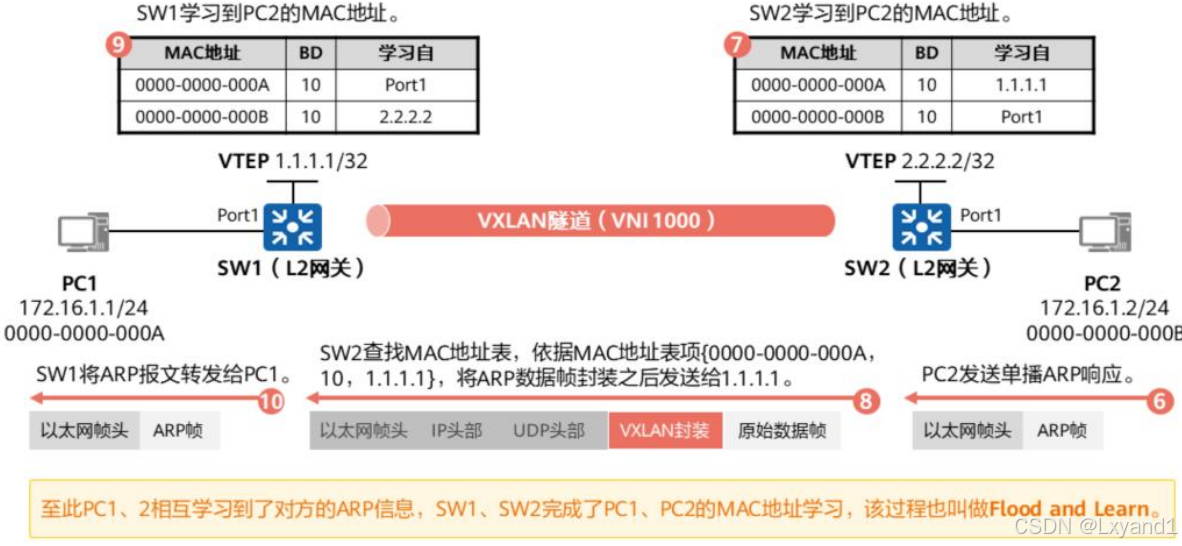

b.MAC地址动态学习

• 转发属于远端VTEP下所连接设备的数据帧，需要先学习到远端设备的MAC地址。
• 该过程与传统MAC地址表形成过程类似，依赖于主机之间的报文交互，一般通过ARP报文交互形成MAC地址表项。

3.基本配置

有关VXLAN的相关实验博主会更新在“园区网”专栏中，请持续关注。

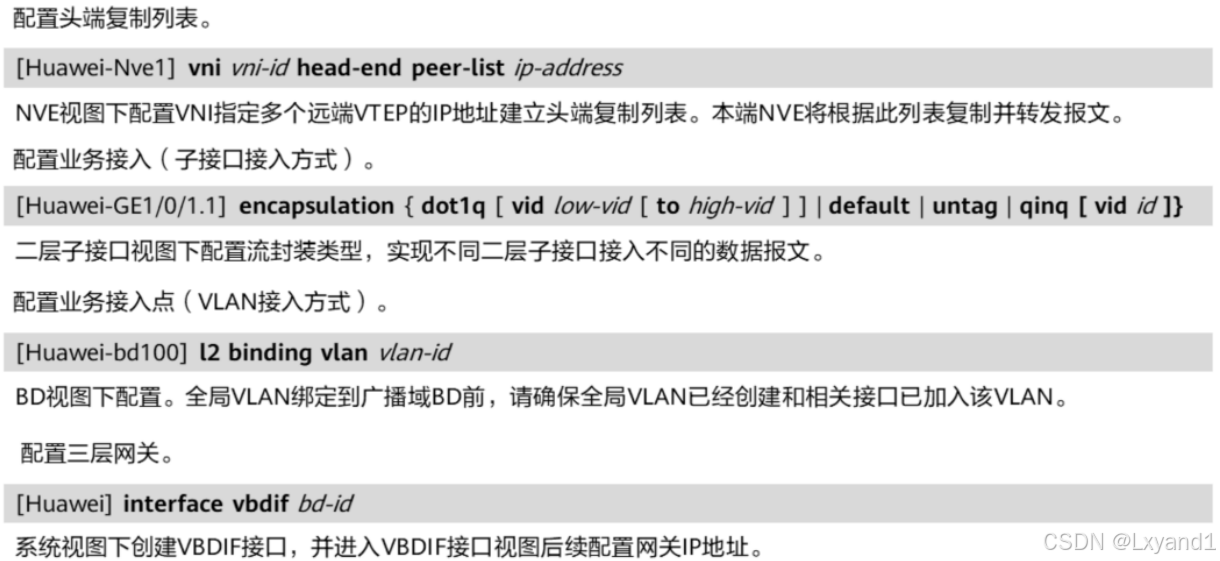

（1）VXLAN配置命令

三.华为园区网络虚拟化

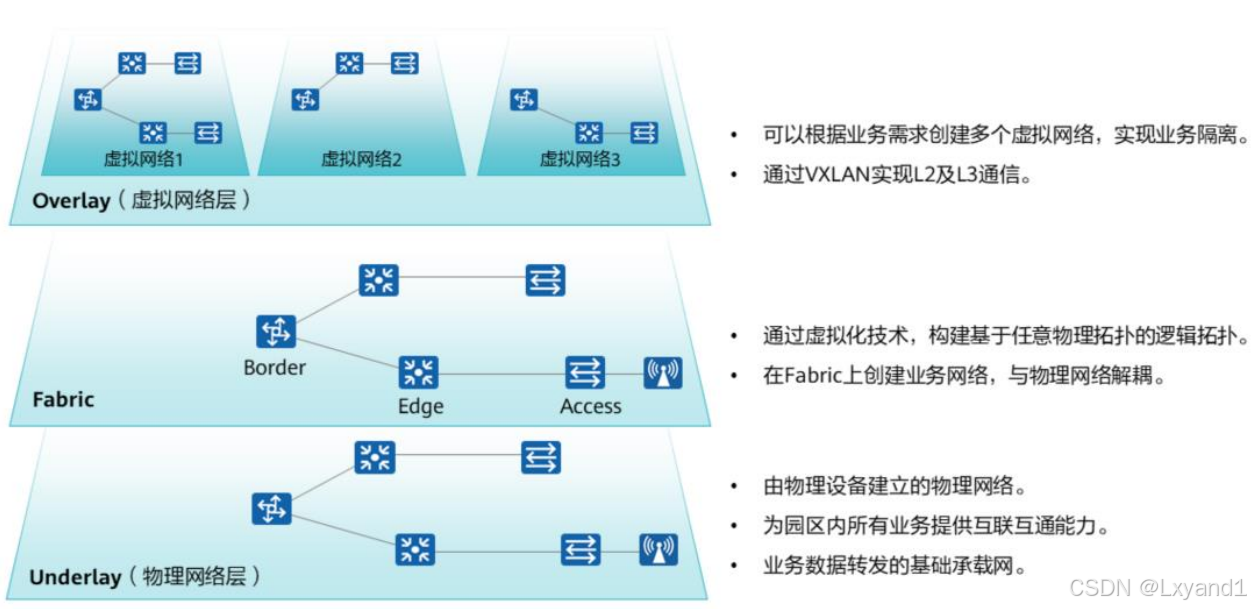

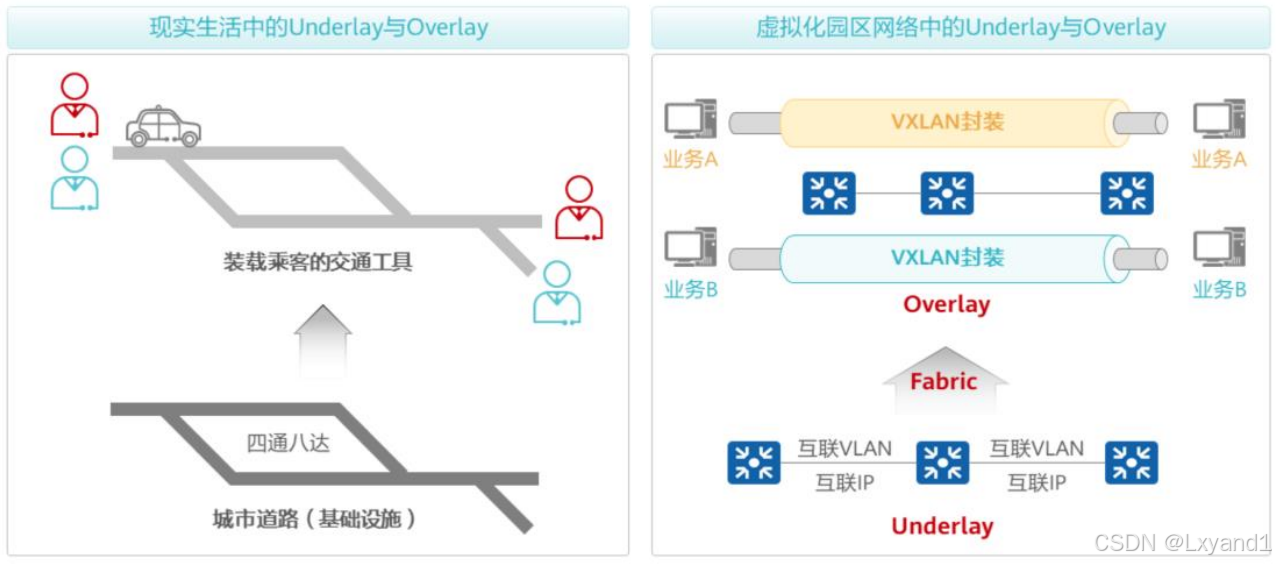

1.VXLAN虚拟园区网络层次及概念

• VXLAN技术将物理网络作为Underlay网络，在其上构建出虚拟的二层或三层网络，即Overlay网络。Overlay网络利用Underlay网络提供的三层转发路径，实现报文在不同站点间传递。
• 在技术应用中，一般为不同的业务创建不同的Overlay网络。对于业务来说Underlay网络是透明的，只能感知到Overlay网络。

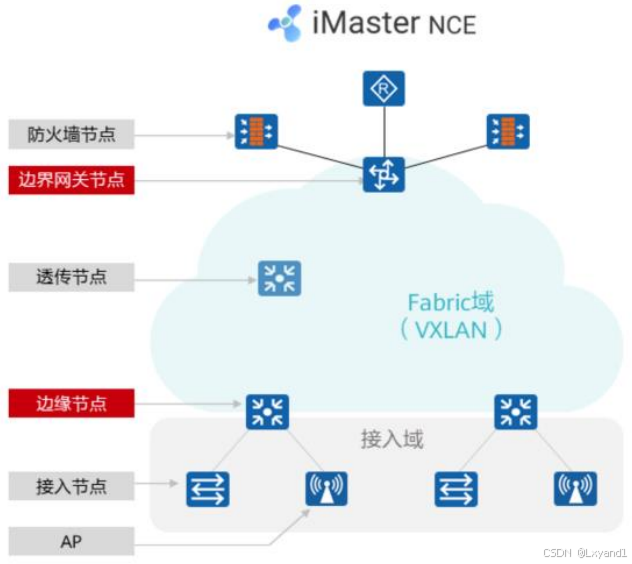

2.网络节点

• 防火墙(Firewall)节点:部署L4~L7安全策略时需该节点，可旁挂部署，或部署在园区出口处。
• 边界网关(Border)节点:用于实现Fabric和外部网络之间的互联互通。一般为核心交换机。
• 边缘(Edge)节点:Fabric边缘设备，用于连接用户侧设备及Fabric。有线用户的数据从边缘节点进入VXLAN封装。
• 透传(Transparent)节点:Fabric的透传节点，无需支持VXLAN 。
• 接入节点:也被称为扩展(Extended)节点，这是有线用户的接入节点，该节点为可选节点。用户可以从这里接入网络，接入节点无需支持VXLAN。
• AP:无线接入节点，用户从这里接入无线网络，并最终接入Fabric。

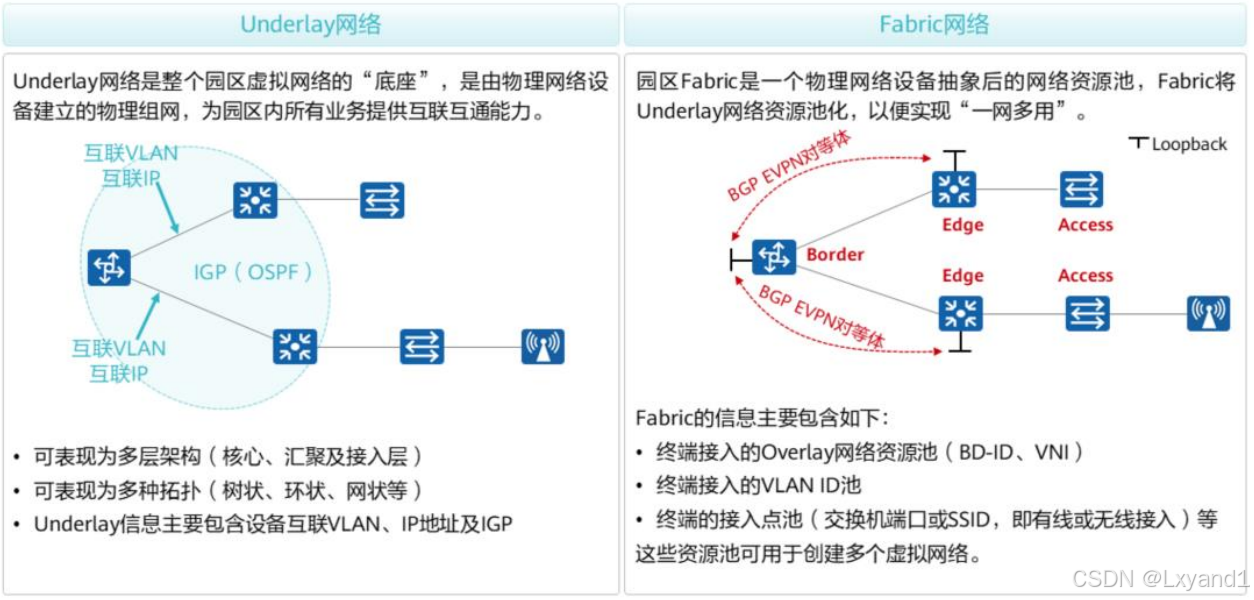

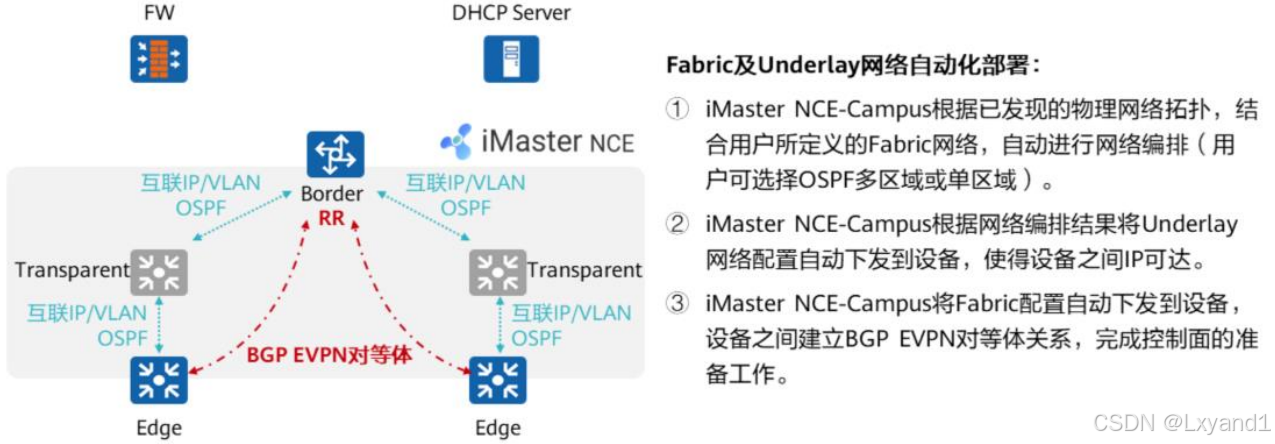

3. Underlay和Fabric

4.Overlay

5.VN

• 使用VXLAN能够在Underlay网络上构建若干个VN(VirtualNetwork，虚拟网络，通过VXLAN VNI+IP VPN-Instance隔离实现)，
• VN被视为Overlay网络。
• 每个虚拟网络的业务数据在Fabric内都通过VXLAN进行封装，以便实现转发面的隔离;控制面使用的协议是BGP EVPN，该协议用于构建VXLAN隧道、交互Overlay路由信息。
• 每个VN都包含如下参数:
  • 网络服务资源(DHCP服务器、第三方RADIUS/Portal服务器等)。
  • 外部网络(可选)。
  • 用户IP地址段、VLAN及网关地址。
  • 有线接入端口和(或)无线接入点。
  • 其他参数。

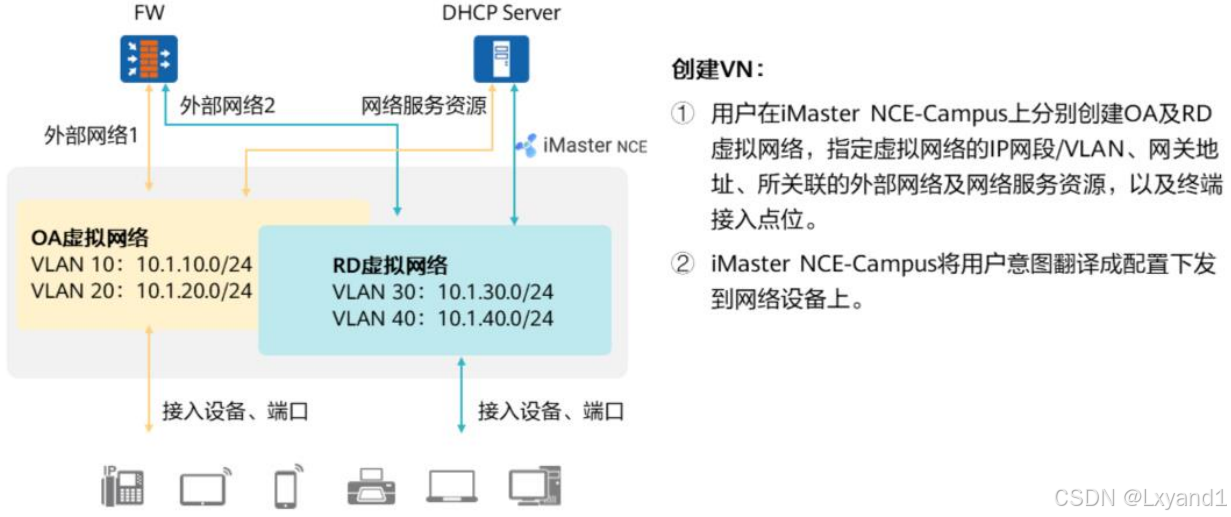

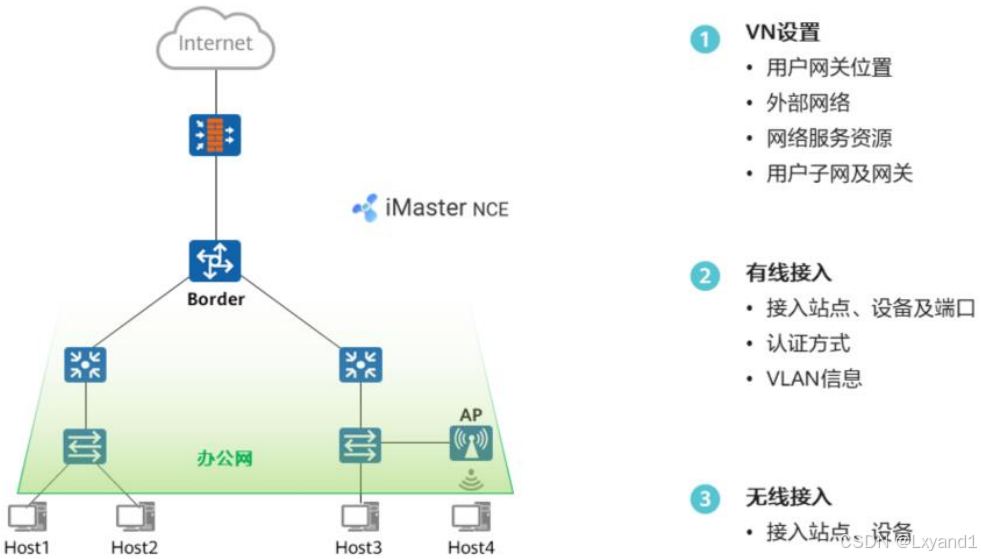

6.创建VN

7.经典案例分析

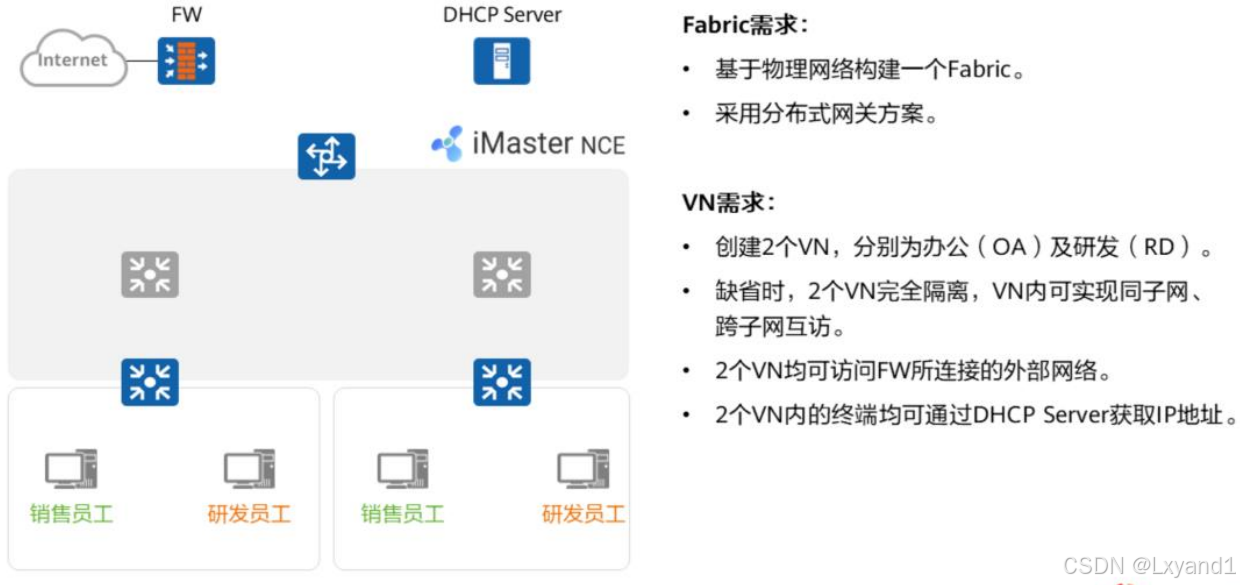

（1）需求

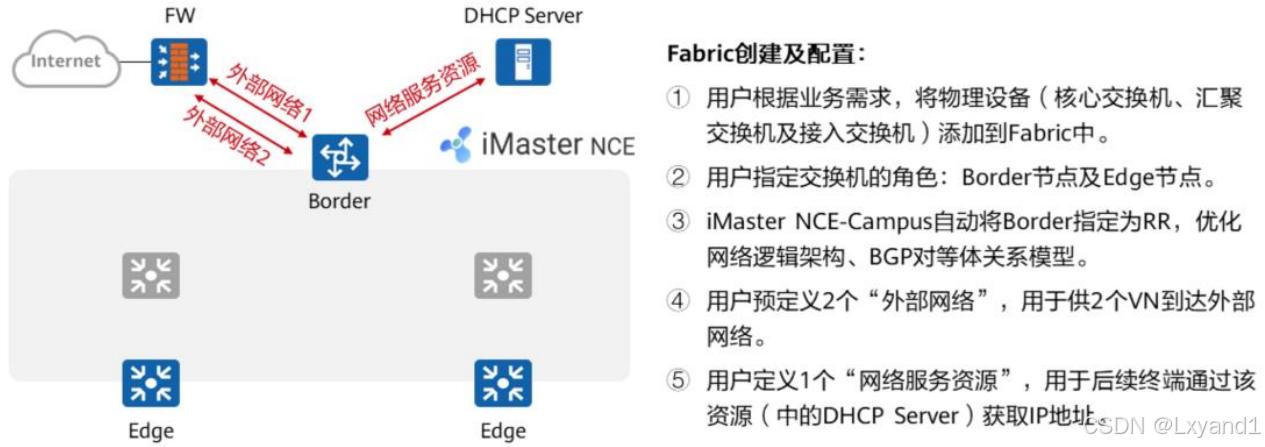

（2）Fabric管理

（3）VN管理

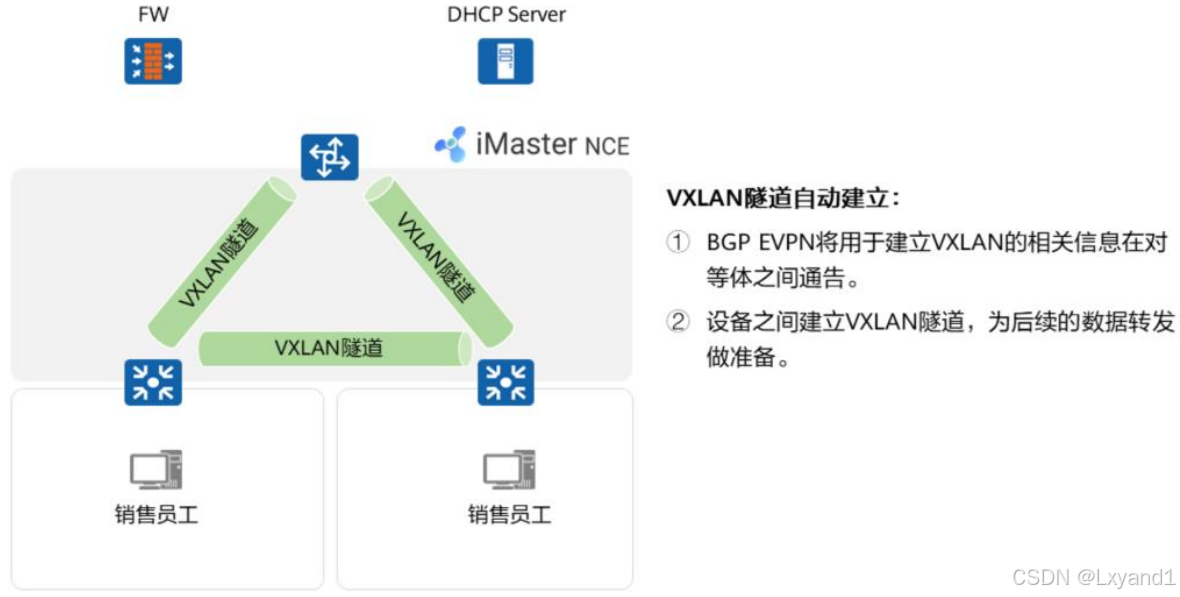

（4）隧道建立

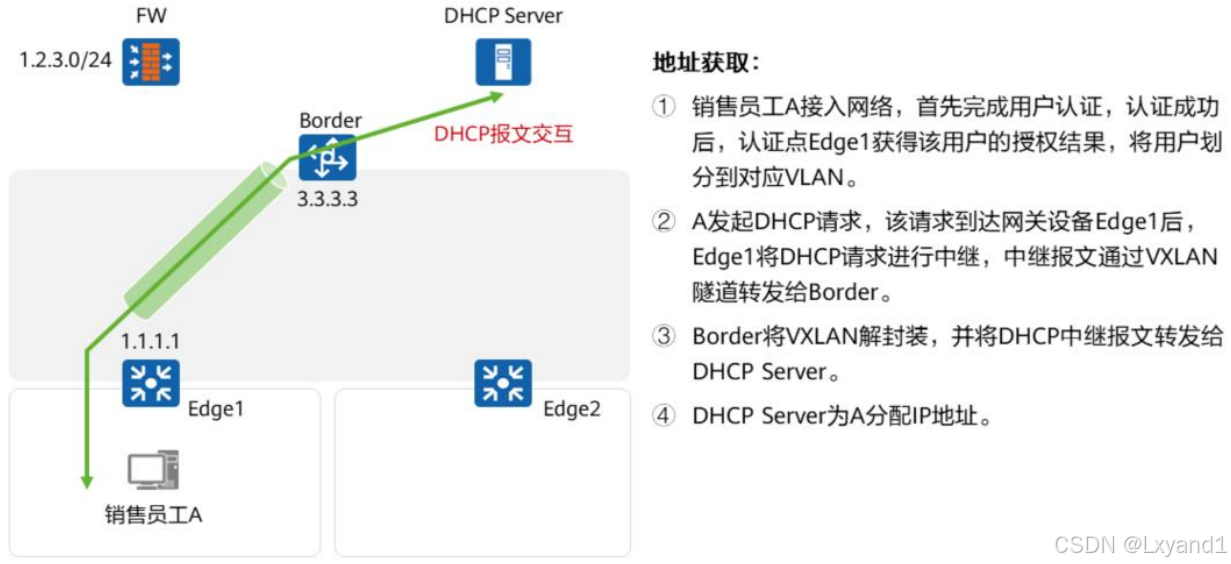

（5）地址获取

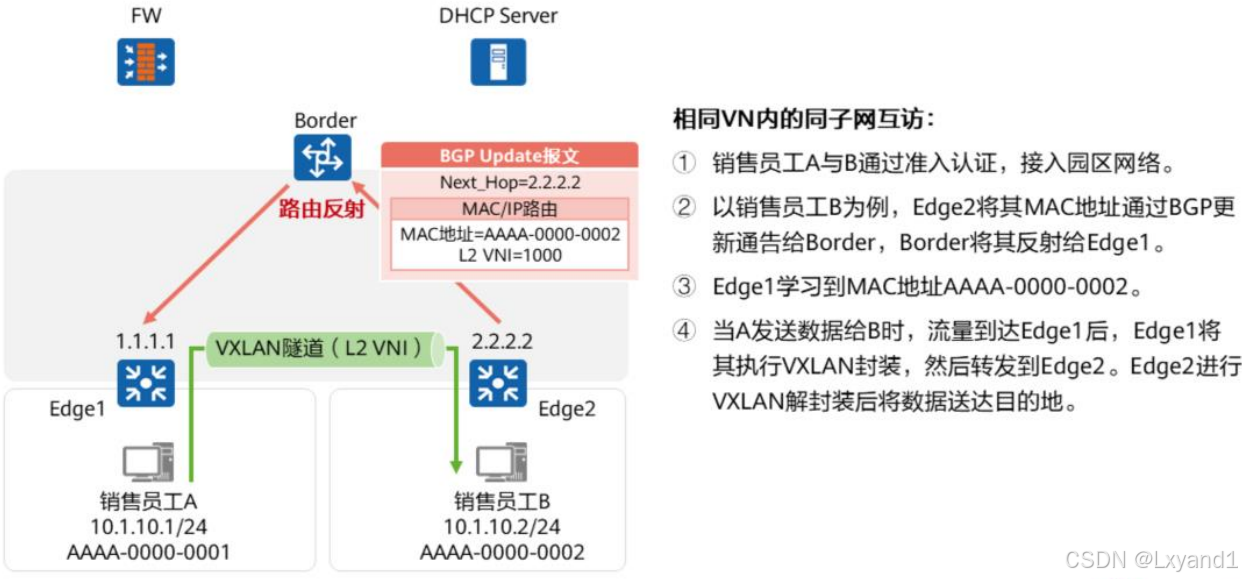

（6）同子网互访

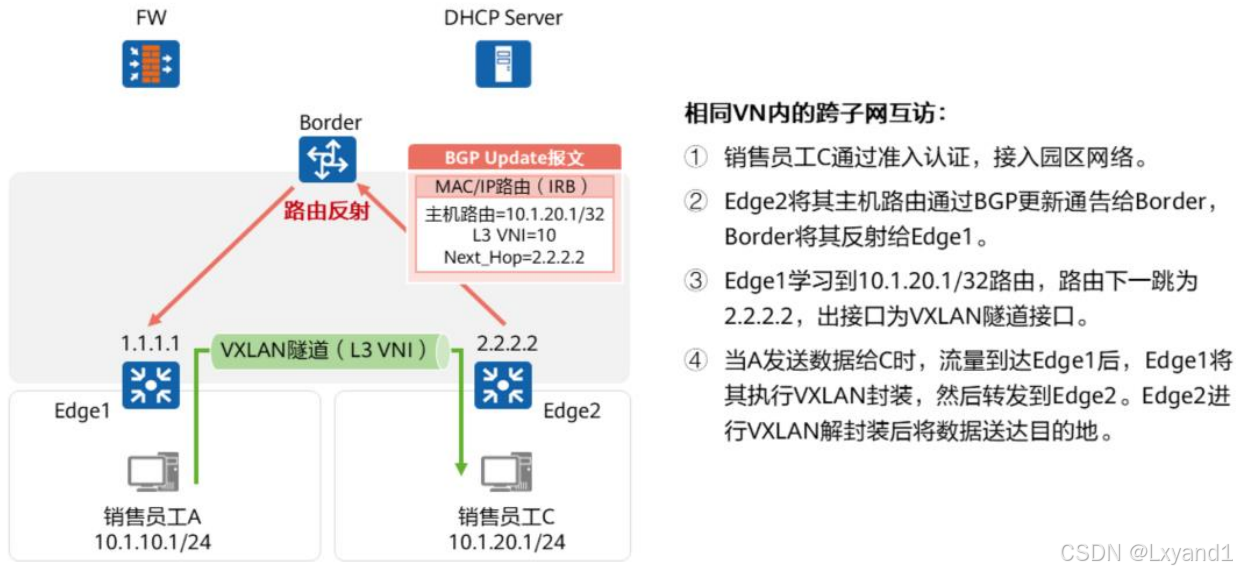

（7）夸子网互访

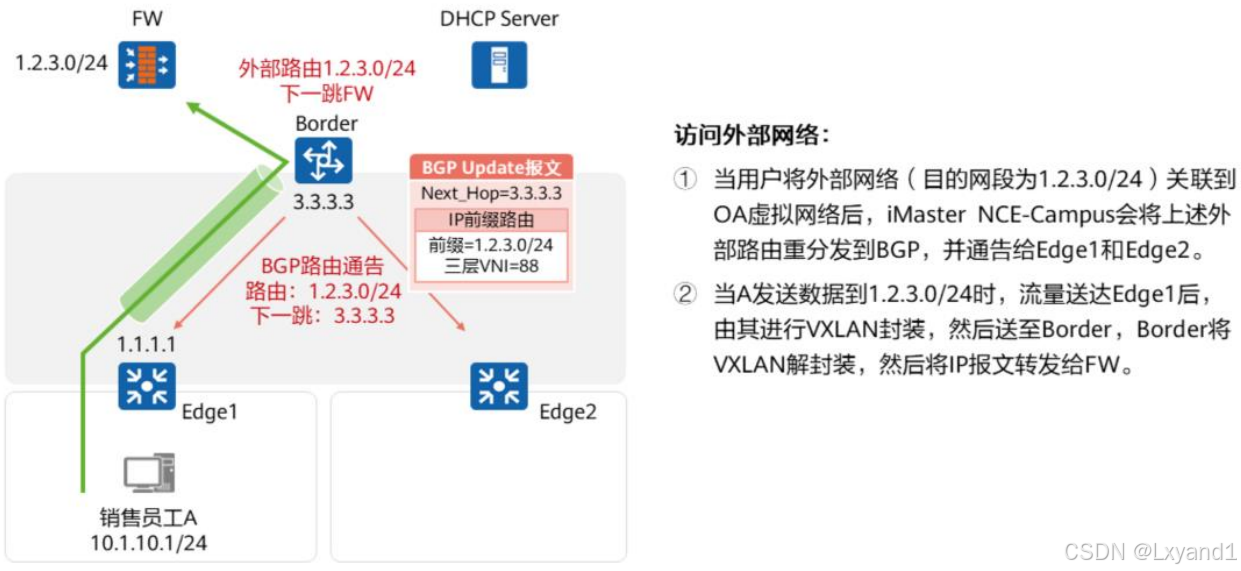

（8）访问外部网络

四.总结

• VXLAN使用三层路由网络作为Underlay网络，在其上通过隧道构建Overlay虚拟网络，可以支持大规模的租户网络。
• VXLAN自身并没有定义控制面，为了限制BUM流量的泛洪，需要借助其余控制层面的协议来优化BUM流量的转发。
• BGP EVPN通过扩展BGP协议新定义了几种BGPEVPN路由。这些BGPEVPN路由可以用于传递VTEP地址、主机信息和路由信息，从而有效帮助VXLAN限制BUM流量的泛洪。
