Java面试实战系列【JVM篇】- JVM内存结构与运行时数据区详解（私有区域）

一、前言

1.1 什么是JVM内存结构

JVM内存结构是指Java虚拟机在运行时对内存空间的划分和管理方式。它定义了JVM如何组织和使用内存来存储程序运行时的各种数据，包括类信息、对象实例、方法调用等。

JVM内存结构是Java程序能够实现"一次编写，到处运行"的核心基础，也是理解Java程序性能优化、内存泄漏排查、垃圾回收机制的关键。

1.2 JVM内存结构与Java内存模型的区别

这是一个经常被混淆的概念：

• JVM内存结构：描述的是JVM运行时内存的物理布局，包括堆、栈、方法区等区域的划分
• Java内存模型（JMM）：描述的是多线程环境下共享变量的访问规则，主要解决可见性、原子性、有序性问题

简单记忆：内存结构看"空间"，内存模型看"规则"。

1.3 为什么面试官爱问JVM内存结构

1. 基础性强：是理解JVM工作原理的入门知识
2. 实用性高：直接关系到程序性能和故障排查
3. 区分度好：能有效区分候选人的技术深度
4. 延展性强：可以引出GC、调优、并发等高级话题

二、JVM运行时数据区总览

2.1 运行时数据区域划分

根据《Java虚拟机规范》，JVM运行时数据区包含以下几个部分：

图解说明：

• 蓝色区域：线程私有，每个线程独享
• 紫色区域：线程共享，所有线程共用
• 橙色区域：直接内存，不属于JVM规范定义的内存区域

2.2 线程私有区域 vs 线程共享区域

特性	线程私有区域	线程共享区域
访问权限	只能被创建它的线程访问	所有线程都可以访问
生命周期	与线程同生共死	与JVM进程同生共死
线程安全	天然线程安全	需要考虑线程安全
垃圾回收	一般不需要GC	需要GC管理
包含区域	程序计数器、虚拟机栈、本地方法栈	堆、方法区

三、线程私有区域详解

3.1 程序计数器（PC Register）

3.1.1 定义与作用

程序计数器是一块较小的内存空间，可以看作是当前线程所执行的字节码的行号指示器。

主要作用：

1. 记录执行位置：存储当前线程正在执行的字节码指令的地址
2. 支持线程切换：保证线程切换后能恢复到正确的执行位置
3. 分支控制：支持循环、跳转、异常处理等控制流

3.1.2 多线程环境下的工作原理

图解说明：每个线程都有独立的程序计数器，保证了多线程环境下各线程互不干扰，能正确恢复执行位置。

3.1.3 为什么不会发生OOM

程序计数器是唯一不会发生OutOfMemoryError的内存区域，原因：

1. 固定大小：只存储一个指令地址，占用空间极小且固定
2. 简单数据：只存储基本的数字地址，不存储复杂对象
3. 自动管理：随着指令执行自动更新，无需手动分配和释放

3.2 Java虚拟机栈（JVM Stack）

3.2.1 栈的基本概念

Java虚拟机栈是线程私有的，生命周期与线程相同。每个方法执行时都会创建一个栈帧，用于存储方法的局部变量、操作数、动态链接和返回地址等信息。

图解说明：

• 栈是LIFO（后进先出）结构
• 每个方法调用对应一个栈帧
• 当前执行的方法对应栈顶的栈帧

3.2.2 栈帧结构详解

栈帧是方法调用过程中的数据结构，包含四个主要组成部分：

1. 局部变量表（Local Variable Table）：存储方法参数和局部变量
2. 操作数栈（Operand Stack）：存储方法执行过程中的操作数
3. 动态链接（Dynamic Linking）：指向运行时常量池的方法引用
4. 方法返回地址（Return Address）：存储方法返回时的位置信息

这四个部分协同工作，确保了方法调用的正确执行。在编译期，局部变量表大小和操作数栈深度就已经确定，而动态链接和返回地址则在运行时确定。接下来我们将详细介绍每个组成部分的具体功能和工作原理。

3.2.3 局部变量表

局部变量表是栈帧中最重要的组成部分，用于存储方法参数和方法内定义的局部变量。它是一个有序的变量数组，在编译期就确定了大小，运行期不会改变。

存储结构与容量

局部变量表以变量槽（Variable Slot）为最小单位进行存储：

• 槽的大小：每个槽可以存放一个32位以内的数据类型
• 双槽类型：64位的数据类型（long和double）需要占用两个连续的槽
• 容量确定：在编译期通过代码分析确定所需的最大槽数量，存储在方法的Code属性的max_locals数据项中

变量存储规则

局部变量表按照固定的顺序存储变量：

public void example(int param1, long param2, String param3) {int local1 = 10;double local2 = 3.14;Object local3 = new Object();// 局部变量表槽位分配：// 槽 0: this (实例方法的隐式参数)// 槽 1: param1 (int，占用1个槽)// 槽 2-3: param2 (long，占用2个槽)// 槽 4: param3 (String引用，占用1个槽)// 槽 5: local1 (int，占用1个槽)// 槽 6-7: local2 (double，占用2个槽)// 槽 8: local3 (Object引用，占用1个槽)
}

槽复用机制

为了节省栈帧空间，局部变量表允许槽的复用：

public void slotReuse() {{int a = 1;  // 占用槽1int b = 2;  // 占用槽2} // a和b超出作用域{int c = 3;  // 可以复用槽1int d = 4;  // 可以复用槽2}
}

this引用的特殊处理

对于实例方法，局部变量表的第0个槽永远存储当前对象的this引用：

• 实例方法：第0个槽存储this，从第1个槽开始存储方法参数
• 静态方法：没有this引用，直接从第0个槽开始存储方法参数
• this的用途：用于访问实例变量、调用其他实例方法等

数据类型与槽的对应关系

数据类型	占用槽数	说明
boolean, byte, char, short, int	1	32位及以下类型
float	1	32位浮点数
long	2	64位长整型
double	2	64位双精度浮点数
reference	1	对象引用

局部变量表与垃圾回收

局部变量表中的变量引用会影响垃圾回收：

public void gcExample() {{byte[] placeholder = new byte[64 * 1024 * 1024]; // 64MB数组System.gc(); // 此时数组不会被回收，因为placeholder还在局部变量表中}// placeholder超出作用域，但槽可能还没被复用System.gc(); // 数组仍可能不被回收int a = 0; // 这个赋值可能复用了placeholder的槽System.gc(); // 现在数组可以被回收了
}

性能影响

局部变量表的设计对性能有重要影响：

• 访问效率：通过索引直接访问，效率很高
• 槽复用：减少栈帧大小，节省内存
• 编译优化：编译器会优化局部变量的分配，减少不必要的槽使用

通过合理的槽分配和复用机制，局部变量表在保证程序正确性的同时，也最大化了内存使用效率。

3.2.4 操作数栈

操作数栈是栈帧中用于存储计算过程中操作数的数据结构，它是一个后进先出（LIFO）的栈。在方法执行过程中，各种字节码指令会向操作数栈写入和提取内容，完成各种算术运算和逻辑操作。

基本特性

• 栈结构：严格遵循LIFO原则，只能在栈顶进行push和pop操作
• 编译期确定：栈的最大深度在编译期就已确定，存储在方法的Code属性的max_stacks数据项中
• 类型安全：虚拟机会验证操作数栈上的数据类型与指令要求是否匹配
• 动态使用：在方法执行过程中，栈的实际深度会不断变化

操作数栈的工作原理

通过一个简单的加法运算来理解操作数栈的工作过程：

public int add(int a, int b) {return a + b;
}

对应的字节码和操作数栈变化：

常见字节码指令与操作数栈的交互

1. 加载指令（load）：

   • iload_n：将局部变量表索引n的int值压入栈顶
   • aload_0：将局部变量表索引0的引用压入栈顶（通常是this）

2. 存储指令（store）：

   • istore_n：将栈顶int值存储到局部变量表索引n
   • astore_n：将栈顶引用值存储到局部变量表索引n

3. 运算指令：

   • iadd：弹出栈顶两个int值，相加后压入栈顶
   • imul：弹出栈顶两个int值，相乘后压入栈顶

4. 类型转换指令：

   • i2l：将栈顶int值转换为long值

复杂表达式的栈操作示例

public int calculate(int x, int y, int z) {return (x + y) * z;
}

执行过程中操作数栈的变化：

步骤	字节码指令	操作数栈状态	说明
1	iload_1	[x]	加载参数x
2	iload_2	[x, y]	加载参数y
3	iadd	[x+y]	计算x+y
4	iload_3	[x+y, z]	加载参数z
5	imul	[(x+y)*z]	计算最终结果
6	ireturn	[]	返回结果，栈清空

操作数栈的优化

现代JVM对操作数栈进行了多种优化：

1. 栈顶缓存优化：将栈顶元素直接映射到物理CPU的寄存器中
2. 栈合并优化：将相邻方法的操作数栈和局部变量表进行重叠，减少数据复制
3. 指令合并：将多个简单指令合并为一个复合指令

操作数栈与方法调用

在方法调用过程中，操作数栈还负责参数传递：

public void caller() {int result = add(10, 20);  // 调用add方法
}public int add(int a, int b) {return a + b;
}

调用过程：

1. 参数准备：调用者将参数10和20压入操作数栈
2. 方法调用：执行invoke指令，参数从调用者的操作数栈传递到被调用者的局部变量表
3. 结果返回：被调用者将返回值压入调用者的操作数栈

栈溢出与异常处理

操作数栈相关的异常情况：

• 验证错误：如果指令要求的操作数类型与栈上实际类型不匹配
• 栈深度超限：理论上可能发生，但实际上由编译器保证不会出现
• 栈空异常：试图从空栈弹出元素时发生

通过这种精妙的栈机制，JVM能够高效地执行各种复杂的计算操作，同时保证类型安全和执行正确性。

3.2.5 动态链接

动态链接是栈帧中指向运行时常量池的引用，它负责将字节码中的符号引用转换为直接引用，是实现Java语言多态性的重要机制。每个栈帧都包含一个指向运行时常量池中该栈帧所属方法的引用。

符号引用与直接引用

在Java编译过程中，所有的变量和方法调用都是以符号引用的形式存储在Class文件的常量池中：

• 符号引用：以一组符号描述所引用的目标，与虚拟机实现的内存布局无关
• 直接引用：直接指向目标的指针、相对偏移量或能间接定位到目标的句柄

public class Example {public void methodA() {methodB();  // 编译时生成对methodB的符号引用}public void methodB() {System.out.println("Hello");  // 对System.out.println的符号引用}
}

解析过程与时机

符号引用的解析可以发生在不同时机：

1. 静态解析（早期绑定）
   • 发生时机：类加载阶段的解析过程
   • 适用场景：静态方法、私有方法、实例构造器、父类方法
   • 特点：编译期就能确定唯一的调用版本

public class StaticBinding {private void privateMethod() { }     // 私有方法 - 静态解析static void staticMethod() { }       // 静态方法 - 静态解析final void finalMethod() { }         // final方法 - 静态解析
}

2. 动态解析（晚期绑定）
   • 发生时机：方法第一次调用时
   • 适用场景：虚方法调用、接口方法调用
   • 特点：运行期根据实际类型确定调用版本

public class DynamicBinding {public void virtualMethod() { }      // 虚方法 - 动态解析
}class Child extends DynamicBinding {@Overridepublic void virtualMethod() {        // 重写方法 - 运行时确定调用版本// 具体实现}
}

方法调用指令与解析

不同的方法调用字节码指令采用不同的解析策略：

指令	调用类型	解析时机	示例
invokestatic	静态方法调用	静态解析	Math.max(a, b)
invokespecial	特殊方法调用	静态解析	super.method(), this()
invokevirtual	虚方法调用	动态解析	obj.method()
invokeinterface	接口方法调用	动态解析	list.add(item)
invokedynamic	动态方法调用	动态解析	Lambda表达式、方法句柄

多态的实现机制

动态链接是实现Java多态的核心机制：

public class PolymorphismExample {public static void main(String[] args) {Animal animal1 = new Dog();Animal animal2 = new Cat();animal1.makeSound();  // 运行时确定调用Dog.makeSound()animal2.makeSound();  // 运行时确定调用Cat.makeSound()}
}abstract class Animal {public abstract void makeSound();
}class Dog extends Animal {@Overridepublic void makeSound() {System.out.println("Woof!");}
}class Cat extends Animal {@Overridepublic void makeSound() {System.out.println("Meow!");}
}

虚方法调用的解析过程：

1. 查找方法：从对象的实际类型开始查找方法
2. 向上搜索：如果当前类没找到，向父类继续搜索
3. 权限检查：确认调用者是否有权限访问找到的方法
4. 调用执行：执行找到的目标方法

方法区的配合

动态链接与方法区密切配合工作：

性能优化

为了提高动态链接的性能，JVM采用了多种优化策略：

1. 内联缓存（Inline Cache）：缓存最近解析的方法调用结果
2. 方法内联：将频繁调用的小方法直接嵌入到调用者中
3. 去虚拟化：对于只有一个实现的接口方法，直接调用实现类方法

invokedynamic指令

JDK 7引入的invokedynamic指令为动态语言提供了更灵活的方法调用机制：

// Lambda表达式使用invokedynamic
List<String> list = Arrays.asList("a", "b", "c");
list.forEach(s -> System.out.println(s));  // 编译后使用invokedynamic

动态链接机制确保了Java的面向对象特性能够正确实现，同时也是Java平台支持多种编程范式的基础。通过符号引用的动态解析，Java程序能够在运行时灵活地确定方法调用的目标，实现了真正的动态绑定。

3.2.6 方法返回地址

方法返回地址存储方法退出后的返回位置：

• 正常退出：返回调用者的下一条指令地址
• 异常退出：通过异常处理器表确定返回地址

3.2.7 栈相关异常

异常示例：

// StackOverflowError示例
public void recursiveMethod() {recursiveMethod(); // 无限递归，最终导致栈溢出
}

3.3 本地方法栈（Native Method Stack）

本地方法栈是JVM为执行本地方法（Native Method）提供服务的内存区域。它与Java虚拟机栈类似，但专门用于支持用其他编程语言（如C、C++、汇编等）编写的本地方法的执行。

3.3.1 本地方法接口

什么是Native方法

Native方法是指使用native关键字修饰的，由其他编程语言实现的方法。这些方法允许Java程序调用本地系统库或执行特定平台的操作。

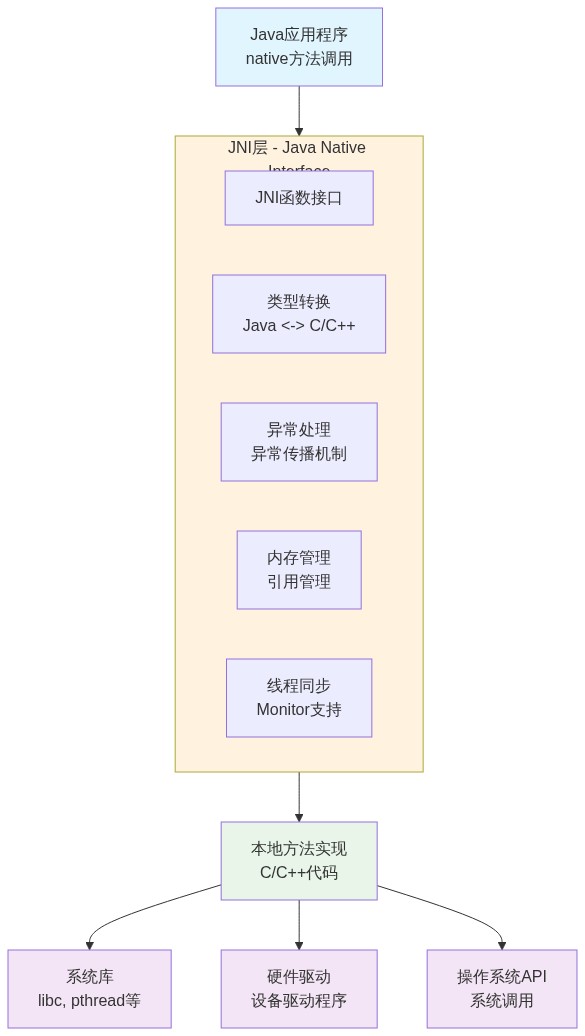

JNI（Java Native Interface）

JNI是Java平台的一部分，它提供了Java代码与本地代码之间的桥梁：

JNI的主要功能：

• 数据类型映射：Java基本类型与C/C++类型之间的转换
• 对象访问：访问Java对象的字段和方法
• 异常处理：在本地代码中处理Java异常
• 内存管理：管理Java堆内存的访问
• 线程同步：支持多线程环境下的同步操作

3.3.2 本地方法栈的内存结构

栈结构特点

本地方法栈的结构与Java虚拟机栈相似，但存储的内容不同：

3.3.3 与虚拟机栈的区别与联系

特性	Java虚拟机栈	本地方法栈
服务对象	Java方法	Native方法
实现语言	JVM规范定义	通常用C/C++实现
在HotSpot中	与本地方法栈合并	与虚拟机栈合并
异常类型	StackOverflowError、OOM	同虚拟机栈
栈帧内容	局部变量表、操作数栈、动态链接、返回地址	本地变量、参数、返回地址、JNI环境
