【图像处理 - 基础知识】ISP（Image Signal Processor）处理

1. 图像传感背景

• 数字相机（包括手机、监控摄像头、数码相机等）成像的基本流程是：

光线 → 镜头 → 图像传感器（CMOS/CCD） → RAW 数据 → ISP 处理 → 彩色图像（JPEG/YUV） → 显示/存储

• CMOS 和 CCD 是两种主要的图像传感器技术，它们负责将进入相机镜头的光信号转换为电信号

• 存在的问题：

问题类别	详细说明	ISP 需要执行的处理步骤
1. 每个像素只有一种颜色（Bayer 模式）	传感器表面覆盖着 Bayer 滤色阵列（如 RGGB），每个像素只能感知 R、G 或 B 中的一种颜色。 结果：原始图像呈“马赛克”状，无法直接显示彩色。	去马赛克（Demosaicing） 通过插值算法，为每个像素补全缺失的两个颜色分量，生成完整的 RGB 图像。
2. 颜色不真实（受光源影响）	同一白色物体在不同光源下呈现不同颜色（如日光偏蓝、白炽灯偏黄）。 传感器“忠实”记录光线，但人眼具有“色彩恒常性”，会自动适应。	白平衡（White Balance, WB） 调整 R、G、B 通道增益，使白色在各种光照下仍呈现为白色，还原真实色彩。
3. 图像偏暗、对比度低、有噪声	- 低光环境下信号弱，噪声明显 - 镜头进光不均导致“暗角”（四角变暗） - 传感器存在“黑电平偏移”或“坏点”	多项校正与降噪： - 黑电平校正（BLC） - 坏点校正（BPC） - 降噪（Noise Reduction, NR） - 镜头阴影校正（LSC） - 自动曝光（AE）
4. 图像模糊、细节不清晰	受限于传感器和镜头的物理特性，图像边缘可能不够锐利，细节模糊。	锐化（Sharpening / Edge Enhancement） 增强图像边缘对比度，提升主观清晰度和细节表现。
5. 动态范围有限	在强光与阴影并存的场景中，传感器容易出现过曝（亮部丢失）或欠曝（暗部漆黑）。	HDR（高动态范围）融合 通过多帧不同曝光图像融合，保留亮部与暗部细节，扩展动态范围。
6. 颜色不准确	传感器对颜色的响应与人眼感知不同，导致拍出的颜色失真或“怪异”。	颜色校正矩阵（Color Correction Matrix, CCM） 将传感器原始颜色空间转换到标准色彩空间（如 sRGB），确保色彩准确自然。

2. RAW数据格式

Bayer滤色阵列（Bayer Filter Array）

• 发明者Bryce Bayer的名字命名

• 每个像素点上覆盖有一个滤色器，该滤色器只允许特定颜色的光通过并被像素捕捉。也就是说每个感光单元得到的像素只能反应某一种颜色的值。

• 因为人眼对绿色最为敏感，绿色滤色器的数量通常是红色或蓝色的两倍

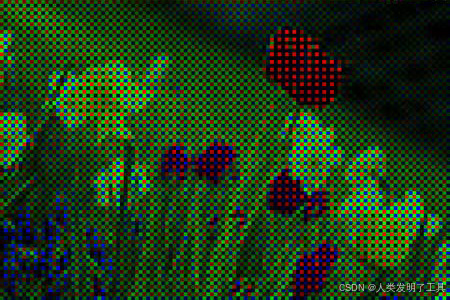

• 如果不对Bayer颜色处理的话，看上去就如下图，每个像素只有一个颜色


• 常见的Bayer排列方式

名称 (OpenCV)	2×2 单元格排列	说明
RGGB (COLOR_BAYER_RG2RGB)	R G G B	左上角是 红色 （R），水平相邻是绿色，垂直方向为 G-B
BGGR (COLOR_BAYER_BG2RGB)	B G G R	左上角是 蓝色 (B)，与 RGGB 对应，颜色通道交换
GRBG (COLOR_BAYER_GR2RGB)	G R B G	左上角是 绿色 (G)，右边是红色，下一行从蓝色开始
GBRG (COLOR_BAYER_GB2RGB)	G B R G	左上角是 绿色 (G)，右边是蓝色，下一行从红色开始

3. ISP（Image Signal Processor）

3.1. ISP定义

一个专门的 硬件/软件处理模块，主要任务是把 图像传感器输出的 Raw Bayer 数据 转换成 可用的彩色图像（RGB/YUV），并且进行一系列图像质量优化。

• 集成位置：

1. CMOS 传感器内部 ISP

• 部分 手机摄像头模组 或低端相机模组，传感器本身内置一个简单 ISP。
• 优点：模组输出直接是 YUV 图像，主控只需要解码即可。
• 缺点：可配置性差，图像调校能力有限。

2. SoC 芯片内部 ISP

• 常见于 手机 SoC (高通 Snapdragon、苹果 A 系列、华为麒麟)、嵌入式平台 (NVIDIA Jetson、树莓派 RP1、海思)。
• ISP 模块作为硬件单元集成在 SoC 内，性能高、功耗低。
• 图像传感器输出 RAW → MIPI CSI-2 接口传输 → SoC 内部 ISP → CPU/GPU/NPU 进一步处理。

3. 独立 ISP 芯片

• 一些高端相机（如安防摄像机、专业单反）会使用独立的 ISP 芯片（如 Ambarella、Novatek）。
• 独立 ISP 提供更强大的图像处理能力，支持更复杂的调校和多通道输入。
• 成本较高，功耗也比 SoC 内部 ISP 更大。

4. 软件 ISP（PC/服务器端）

• 如果图像传感器输出 Raw Bayer，而硬件平台没有 ISP，可以用 软件库（OpenCV、Halide、Camera ISP SDK） 在 CPU/GPU 上完成 ISP 流程。
• 优点：灵活，可实验新算法。
• 缺点：功耗高，实时性差。

3.2. 主要功能

1. 基本图像信号处理

   • 去噪（Denoising）
   • 镜头阴影矫正（Lens Shading Correction, LSC）
   • 坏点校正（Defect Pixel Correction, DPC）
   • 去马赛克（Demosaicing / De-Bayer）
   • 色彩校正（Color Correction Matrix, CCM）
   • 白平衡（Auto White Balance, AWB）
   • 伽马校正（Gamma Correction）

2. 图像质量增强

   • 自动曝光 (AE)
   • 自动对焦 (AF)
   • 动态范围增强 (HDR Merge / Tone Mapping)
   • 锐化 (Sharpening)
   • 色彩饱和度和亮度调整

3. 输出格式转换

   • 从 Bayer RAW → RGB → YUV
   • 压缩编码（如 H.264/H.265）之前的预处理

3.3. ISP主要处理流程

RAW → BLC（黑电平校正） → DPC（坏点校正） → Gain（增益调节/ISO控制）→ AE (自动曝光) → Demosaic（去马赛克） → NR（降噪） → AWB（自动白平衡） → CCM（颜色校正矩阵） → Gamma（伽马校正） → Tone Mapping（色调映射/HDR压缩） → Sharpen（锐化） → Output（输出图像）

1. RAW 数据预处理

(1) 黑电平校正 (Black Level Correction, BLC)

• 问题：传感器在完全无光时，输出并不是 0，而是存在一定偏移（黑电平偏置），且不同像素、不同颜色通道可能不一致。
• 原理：从每个像素值中减去传感器测得的黑电平（通常由光学黑区域或标定获得），使得暗场信号归零。
• 作用：避免黑图像发灰、色偏。
• 公式：

$$I_{\text{corrected}}=I_{\text{raw}}-B$$

$I_{\text{raw}}$：原始像素值， $B$：黑电平偏置（可以按通道设置 R/G/B）

• 可调参数：

  • 黑电平值 B（例如 R: 64, G: 64, B: 64）
  • 是否按通道分开

• 示例：

  • 对 12-bit 传感器，黑电平 B 可以在 16~128 范围调整。

(2) 坏点校正 (Defect Pixel Correction, DPC)

• 问题：传感器中存在坏点（死点、热点、闪烁点），这些像素值异常（过亮/过暗）。

• 原理：检测出坏点（静态坏点可由工厂校准表获得，动态坏点可通过邻域统计检测），再用邻近像素插值替换。

• 作用：消除“亮点/黑点”噪声，提高画质。

• 检测阈值 T：判断像素是否异常

$$|I_{x,y}-\text{median}(I_{\text{邻域}})|>T$$

• 插值方法：用邻域像素平均或中值替代

• 示例：

• 邻域 3×3，阈值 T = 50（12-bit）

• 插值公式：

$$I_{x,y}=\text{median}(I_{\text{邻域}})$$

(3) 镜头阴影校正 (Lens Shading Correction, LSC / Vignetting Correction)

• 问题：镜头中心亮、边缘暗（Vignetting），且不同颜色通道响应不均匀。
• 原理：利用校准表（R/G/B 通道的增益图），对每个像素进行增益补偿，使图像亮度在整个画面范围内均匀。
• 作用：校正暗角、避免颜色不均。

2. 去马赛克与颜色生成（此时得到三通道 RGB 图像）

(4) 去马赛克 (Demosaicing / De-Bayer)

• 问题：Raw 数据中每个像素只记录一个颜色分量（R/G/B），缺少完整的 RGB 信息。

• 原理：通过插值（最近邻、双线性、边缘导向、频域算法等）推算缺失的两个通道，从而恢复每个像素完整的 RGB 值。

• 作用：将单通道 Bayer 图转为三通道 RGB 图像。

• 参数及原理：

• 插值算法选择：最近邻 / 双线性 / Malvar-He-Cutler / LMMSE

• 锐化权重（部分算法用于边缘保留）

• 公式（双线性示例）：

$$I_R(x,y)=\frac{I_R(x-1,y)+I_R(x+1,y)+I_R(x,y-1)+I_R(x,y+1)}{4}$$

---

3. 颜色与亮度处理

(5) 自动白平衡 (AWB)

• 问题：光源色温不同导致图像偏色（偏黄、偏蓝）。
• 原理：估计场景光源的色温（例如灰度世界假设、完美反射假设、统计直方图等），再对 R/G/B 通道施加不同增益，使白色物体呈现为中性灰。
• 作用：保证画面色彩自然。
• 公式：

$$I_R^{\prime }=I_R\cdot G_R,I_G^{\prime }=I_G\cdot G_G,I_B^{\prime }=I_B\cdot G_B$$

• $G_R,G_G,G_B$：增益系数

• 可调参数：

  • 增益范围（一般 1.0~4.0）
  • AWB算法模式（灰度世界、亮度优先、2D统计等）

• 示例：

  • 灰度世界 AWB：

$$G_R=\frac{\text{平均G}}{\text{平均R}},G_B=\frac{\text{平均G}}{\text{平均B}}$$

(6) 颜色校正 (Color Correction Matrix, CCM)

• 问题：传感器对颜色响应并不理想（R/G/B 通道有串扰），导致色彩偏差。
• 原理：通过一个 3×3 矩阵（由标定获得），对 RGB 向量进行线性变换，校正色彩空间。
• 作用：恢复真实色彩，还原标准色卡。
• 公式：

$$\left[\begin{array}{c}{R}_s\\ G_s\\ B_s\end{array}\right]=\left[\begin{array}{ccc}{a}_{11}& a_{12}& a_{13}\\ a_{21}& a_{22}& a_{23}\\ a_{31}& a_{32}& a_{33}\end{array}\right]\left[\begin{array}{c}R\\ G\\ B\end{array}\right]$$

参数 a_ij 为 CCM 系数，通常通过标定获得。

• 示例： 典型 sRGB CCM 范围：0.8~1.2

(7) 伽马矫正 (Gamma Correction)

• 问题：传感器输出线性光强，但人眼对亮度感知是非线性的（接近对数响应）。
• 原理：应用 非线性曲线映射（例如 sRGB 标准 γ≈2.2），提升暗部对比度、压缩高光。
• 作用：让图像看起来符合人眼习惯，同时适配显示器。
• 公式：

$$I_{\text{out}}=I_{\text{in}}^{1/\gamma }$$

• 常用 γ = 2.2~2.4

(8) 色彩空间转换 (RGB → YUV / HSV 等)

• 问题：视频编码、存储或图像分析常用非 RGB 格式（YUV 更利于压缩，HSV 便于颜色分割）。
• 原理：通过矩阵变换或几何映射，将 RGB 转换为其他颜色空间。
• 作用：支持后续编码（H.264/H.265）、显示或计算机视觉任务。

4. 图像细节增强

(9) 降噪 (Noise Reduction, 2D/3D NR)

• 问题：传感器高 ISO 或暗光条件下噪声明显。

• 原理：

  • 2D NR：空间域滤波（均值、双边、小波、卷积神经网络）。
  • 3D NR：利用视频的时间相关性，跨帧去噪。

• 作用：降低噪点，提升图像观感。

• 参数及公式示例：

  • 强度（0~255）
  • 滤波半径 r（3×3、5×5）

• 公式（简单均值滤波）：

$$I_{x,y}^{\prime }=\frac{1}{N}\sum _{i=-r}^r\sum _{j=-r}^r{I}_{x+i,y+j}$$

• • 高级：双边滤波

$$I_{x,y}^{\prime }=\frac{{\sum }_{i,j}{I}_{i,j}{w}_s(i,j)w_r(i,j)}{{\sum }_{i,j}{w}_s(i,j)w_r(i,j)}$$

• $w_s$：空间权重，$w_r$：像素差权重

(10) 锐化 (Sharpening)

• 问题：去马赛克和降噪往往会让图像边缘模糊。

• 原理：增强高频分量（如拉普拉斯锐化、USM 卷积），突出边缘。

• 作用：图像更清晰，但要避免过度锐化导致噪点增强或“光晕”。

• 参数及公式：

• 锐化权重 α（0~2）

• • Laplacian 锐化示例：

$$I_{\text{sharp}}=I_{\text{in}}+\alpha \cdot (I_{\text{in}}-I_{\text{blur}})$$

(11) 宽动态范围处理 (WDR/HDR Tone Mapping)

• 问题：高对比度场景（室内外同时拍摄）会导致亮部过曝、暗部死黑。

• 原理：

  • 多帧合成 HDR：融合不同曝光图像。
  • 单帧 WDR：局部对比度增强或曲线映射。

• 作用：同时保留亮部细节和暗部层次。

• 公式（线性压缩示例）：

$$I_{\text{out}}=\frac{I_{\text{in}}}{I_{\text{in}}+k}$$

• k 控制压缩强度
