深度学习之卷积神经网络

一 背景导入

在之前我们对图像做一些识别和分类的时候，我们的做法通常是，把图像像素点拉成一个一维的，然后对这个进行分类，这样对图片要求比较苛刻，例如，我们识别的图像要识别的主题必须要处于图片的中心，而且颜色鲜艳程度必须相同。例如下面

这图中展示的是一个陶瓷像，虽然一直是一个东西，但是在处理的过程中会大有不同。所以这时我们导入了一个卷积神经网络。一个专门用于识别图像的算法。

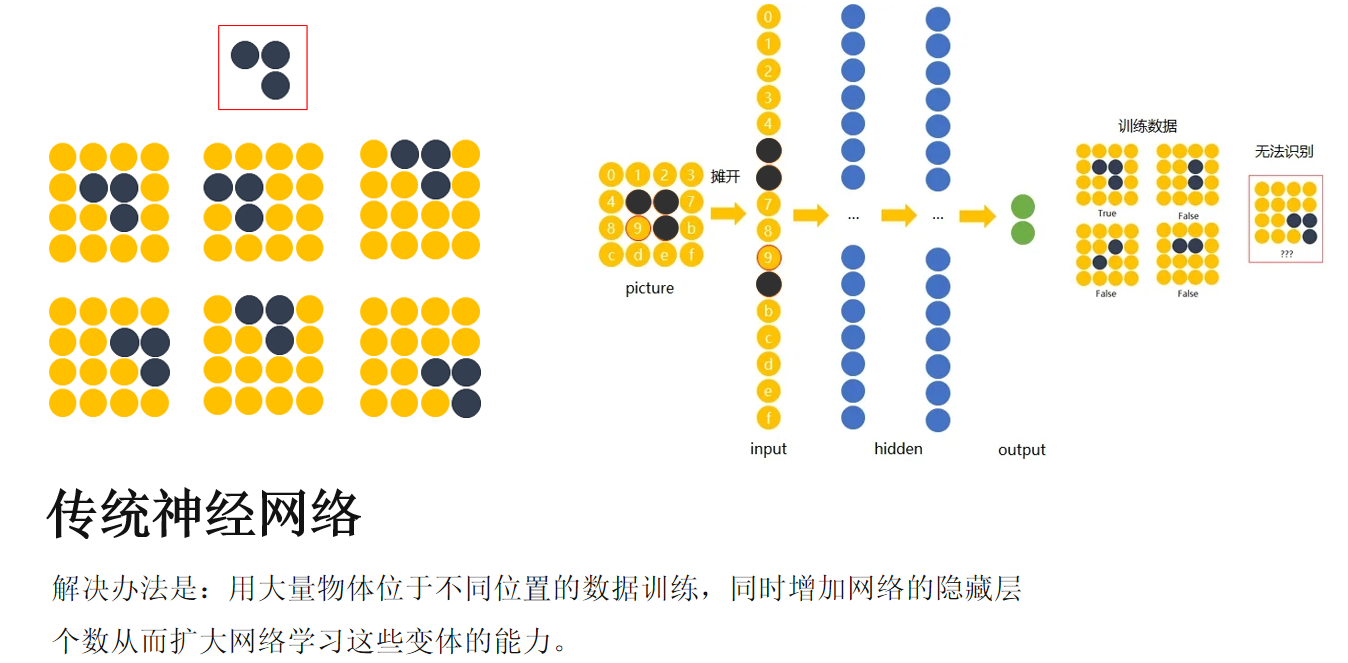

传统机器学习图像识别

我们可以看到同样的一个图像识别的结果并不相同。

二 卷积神经网络

卷积

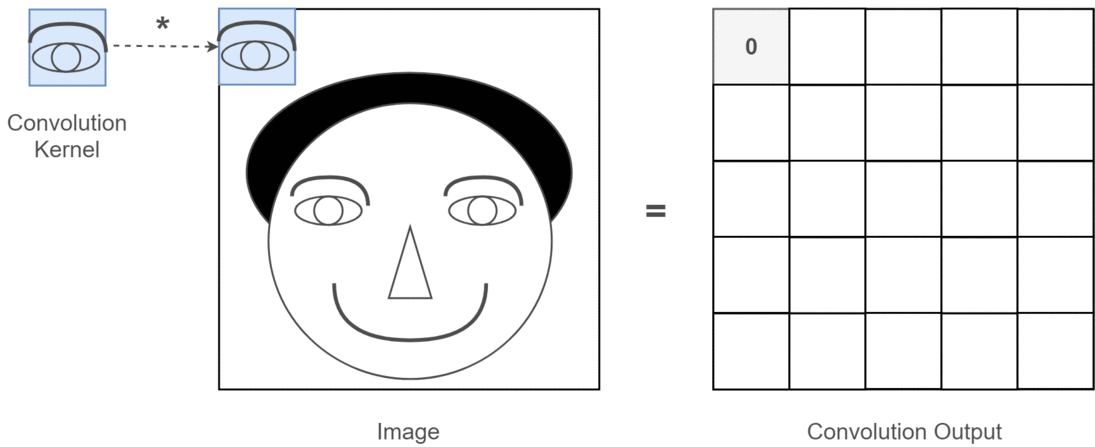

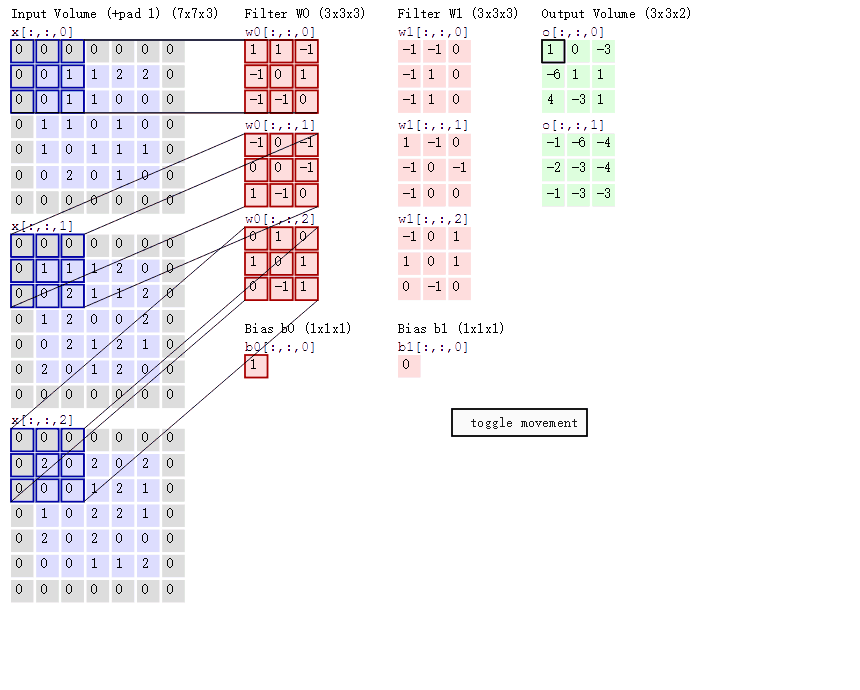

卷积的相乘并不是像矩阵那样，卷积就是点对点的相乘，然后把相乘的结果相加，这样就把这一个矩阵的特征给提取出来了。如下图所示

卷积效果

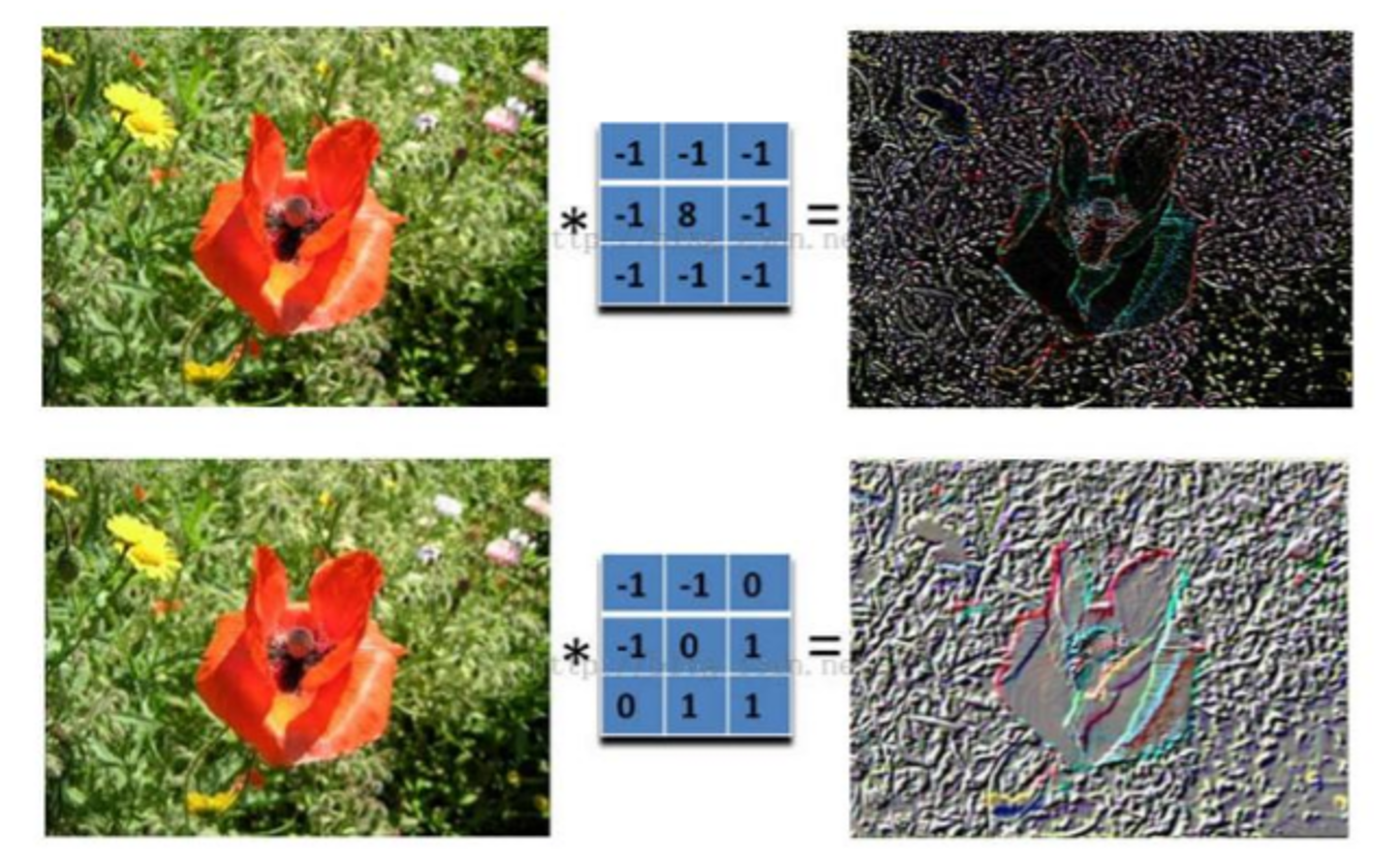

如下图所示，所展示的卷积效果，不同的卷积核会有不同的卷积效果，看到这里如果看过我opencv的小伙伴可能就知道了，卷积核就是一种滤波。

池化层

池化层分为最大池化，平均池化，全局最大池化，全局平均池化。

平均池化（average pooling）：计算图像区域的平均值作为该区域池化后的值。

最大池化（max pooling）:选图像区域的最大值作为该区域池化后的值。是最为常见的。

通常来说，CNN的卷积层之间都会周期性地插入池化层。

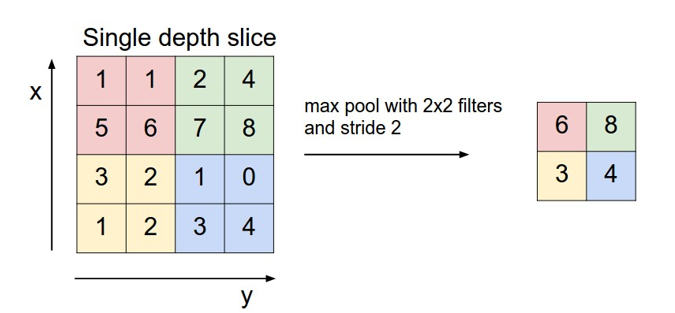

下面举出一个最大池化的示例来讲述。

这里是最大池化，池化核为2x2的，步长为2.感觉这个也和滤波好像。

卷积神经网络的大致框架

讲完上面几种，下面我们来学习一下卷积神经网络的大致框架，卷积神经网络就是由上面讲述的组合而成。首先我先来讲解下我自己的理解：卷积神经网络就是输入层->卷积层卷积->激活层激活->池化层池化.......（反复几次，调整卷积核的尺寸)........->全连接层连接。这样就是一个卷积神经网络。下面我给出神经网络的几个经典网络。

经典神经网络

​1. LeNet-5​

​总层数​：7层（3卷积 + 2池化 + 2全连接）

• ​输入层​：32×32 灰度图像
• ​C1卷积层​：6个5×5卷积核 → 输出6张28×28特征图
• ​S2池化层​：2×2平均池化 → 输出6张14×14特征图
• ​C3卷积层​：16个5×5卷积核（部分连接） → 输出16张10×10特征图
• ​S4池化层​：2×2平均池化 → 输出16张5×5特征图
• ​C5卷积层​：120个5×5卷积核 → 输出120个1×1特征图（等效全连接）
• ​F6全连接层​：84个神经元
• ​输出层​：10个神经元（径向基函数，现多改用Softmax）
  ​备注​：首个实用化CNN，奠定“卷积-池化-全连接”基础架构。

---

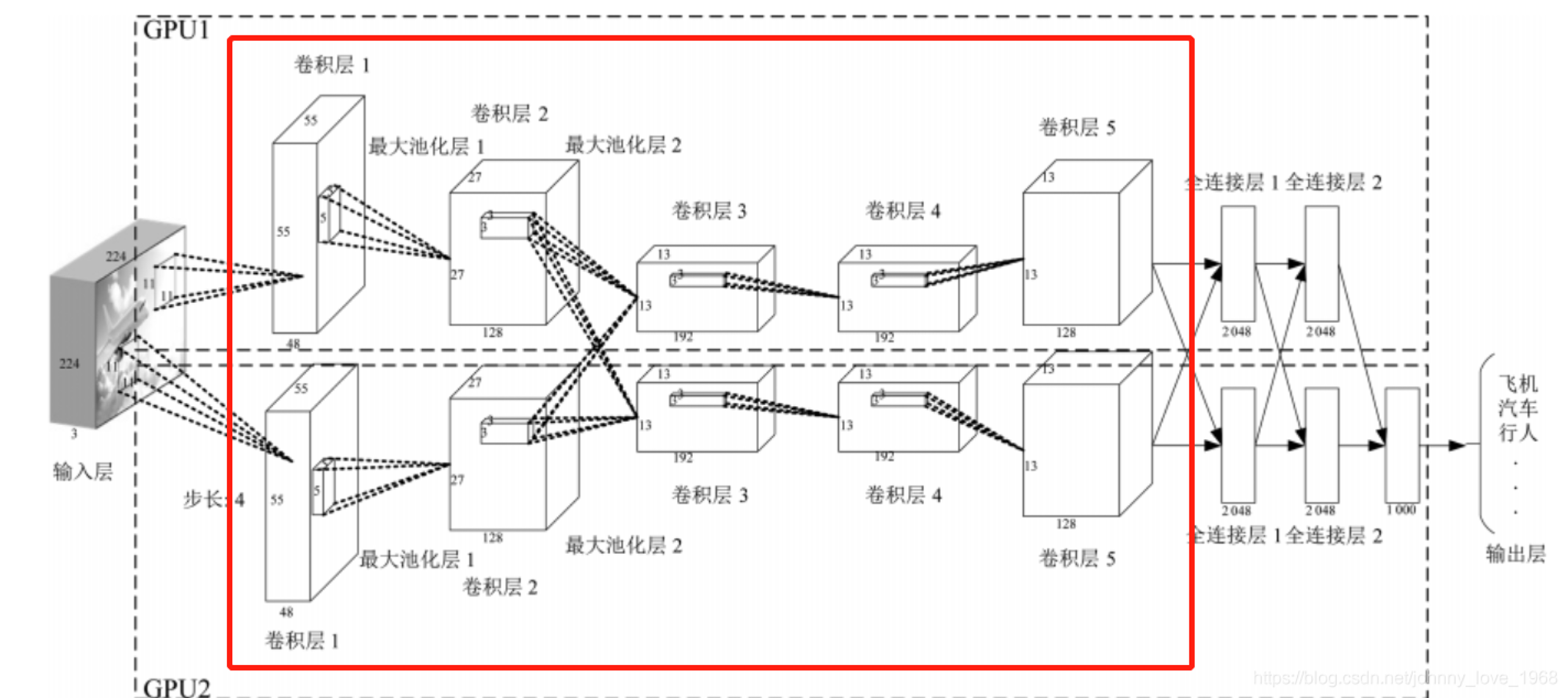

​2. AlexNet​

​总层数​：8层（5卷积 + 3全连接）

• ​输入层​：227×227×3 RGB图像（原论文为224×224）
• ​卷积层C1-C5​：
  • C1：96个11×11卷积核（步长4）
  • C2：256个5×5卷积核（填充2）
  • C3-C4：各384个3×3卷积核
  • C5：256个3×3卷积核
• ​池化层​：3个最大池化（3×3，步长2），位于C1、C2、C5后
• ​全连接层FC6-FC8​：
  • FC6/FC7：各4096个神经元（含Dropout）
  • FC8：1000个神经元（ImageNet分类输出）
    ​创新点​：首次引入ReLU、Dropout、多GPU训练，开启深度学习复兴。

---

​3. VGGNet​

​总层数​：16层（VGG-16）或19层（VGG-19）

• ​输入层​：224×224×3 RGB图像
• ​卷积层​：13层（VGG-16）或16层（VGG-19），全部使用3×3卷积核（步长1，填充1）
• ​池化层​：5个最大池化（2×2，步长2），每阶段后降采样
• ​全连接层​：3层（FC1/FC2各4096神经元，FC3输出1000类）
  ​设计思想​：通过堆叠小卷积核增加深度，提升特征提取能力，参数量达1.38亿（90%来自全连接层）。

---

​4. GoogLeNet (Inception v1)​​

​总层数​：22层（含9个Inception模块）

• ​初始卷积层​：7×7卷积（步长2） → 最大池化
• ​Inception模块​：9个（如3a、3b、4a等），每模块含4分支：
  • 1×1卷积
  • 1×1卷积 → 3×3卷积
  • 1×1卷积 → 5×5卷积
  • 3×3最大池化 → 1×1卷积
• ​辅助分类器​：2个（训练时加权融合损失）
• ​输出层​：全局平均池化 → 全连接层（Softmax）
  ​核心创新​：多尺度特征融合，1×1卷积降维减少计算量，参数量仅500万。

---

​5. ResNet​

​总层数​：按变体区分（如ResNet-18/34/50/101）

• ​输入层​：224×224×3 RGB图像
• ​初始卷积层​：7×7卷积（步长2） → 最大池化
• ​残差阶段​：4个（Stage 1-4），每阶段含多个残差块：
  • ​ResNet-18/34​：基础残差块（2个3×3卷积）
    • ResNet-18：各阶段残差块数 [2, 2, 2, 2] → 共18层
    • ResNet-34：各阶段残差块数 [3, 4, 6, 3] → 共34层
  • ​ResNet-50/101/152​：瓶颈残差块（1×1降维 → 3×3卷积 → 1×1升维）
    • ResNet-50：各阶段残差块数 [3, 4, 6, 3] → 共50层
• ​输出层​：全局平均池化 → 全连接层
  ​突破性设计​：跳跃连接解决梯度消失，支持超深网络训练（如ResNet-152）。

细节讲解

1 输入层


输入层接收原始图像数据。图像通常由三个颜色通道（红、绿、蓝）组成，形成一个二维矩阵，表示像素的强度值。

2 卷积和激活

卷积层将输入图像与卷积核进行卷积操作。然后，通过应用激活函数（如ReLU）来引入非线性。这一步使网络能够学习复杂的特征。

3 池化层

池化层通过减小特征图的大小来减少计算复杂性。它通过选择池化窗口内的最大值或平均值来实现。这有助于提取最重要的特征。

4 多层堆叠

CNN通常由多个卷积和池化层的堆叠组成，以逐渐提取更高级别的特征。深层次的特征可以表示更复杂的模式。

5 全连接和输出

最后，全连接层将提取的特征映射转化为网络的最终输出。这可以是一个分类标签、回归值或其他任务的结果。
