基于Python+MySQL实现物联网引论课程一个火警报警及应急处理系统

物联网引论课程大作业设计报告

一、选题、内容及功能说明

我们大作业选择的是题目三：一个火警报警及应急处理系统。

主要需要实现四个功能：

• 感知环境温度，当环境温度超过阈值，自动触发报警：终端 led 以固定频率闪烁，终端上电机转动
• 基础功能指令实现，可以远程设置阈值
• 报警状态下，按下按钮可以现场解除报警
• 通过网页查询温湿度，显示温湿度曲线，远程关闭或打开报警

为了实现上述功能，我们兵分四路，分别处理传感器端、LwM2M端、Django 服务器端和客户端，通过确定接口，调用api、订阅信息，完成一系列的工作流程。最终我们完全实现了题目三的要求内容，并颇具亮点。 并且，我们还完成了对于传感器端的完全掌握，客户端、服务器端也都留出了相应的接口方便以后的拓展，对于基础IOT开发，其工作流程以及工程方面的拓展性，都有了较深的认识。

二、设计方案与设计思路

传感器端：

传感器端设计分为平台通信和功能实现两部分，具体设计方案和思路如下：

平台通信

• 在电信平台进行实名认证并开通使能服务
• 添加产品和物模型
• 修改代码服务ID与平台一致并将代码加载到开发板上
• 接通电源、通信

功能实现

1. 电机控制，0表示关闭，1表示开启
2. 温湿度上报控制，0表示关闭上报，1表示开始上报
3. 上报周期控制，输入整数改变上报周期
4. Led闪烁，0表示关闭闪烁，1表示开启闪烁。仿照原有服务新增一个服务，仿照温湿度上传函数实现周期闪烁。
5. 按键关闭报警，按下key2时同时停止电机转动和led灯闪烁。可以在服务线程中检查按钮状态，若按下则停止led灯闪烁并关闭电机

服务器端：

可以看出服务器端向南连通LwM2M服务器和向北连通客户端，起桥梁作用，其主要工作可以分为两块:

向LwM2M服务器请求服务:

1. 启动/关闭电机
2. 启动/关闭LED
3. 启动/关闭数据上报
4. 温湿度数据自动推送
5. 请求最新的温湿度数据
6. 启动/关闭规则
7. 修改规则

为客户端提供服务:

1. 启动/关闭电机
2. 启动/关闭LED
3. 启动/关闭报警状态（电机、LED灯同时工作）
4. 启动/关闭数据上报
5. 请求最新的温湿度数据
6. 请求历史温湿度数据
7. 更改规则阈值（包括温湿度）

设计方案：

我们打算通过Django框架进行服务器端的开发，向LwM2M服务器端请求服务的具体方式为使用天翼CTWing提供的Python SDK，除了温湿度数据自动推送的所有功能依照API手册调用相关接口即可，而设备温湿度数据的自动推送则通过 LwM2M 服务器端提供的订阅服务解决，由于没有公网 IP，我们打算采用内网穿透的方法实现订阅功能。

对于客户端需要请求的服务，提供一组后端函数供其调用，当后端函数被调用后，大部分函数会转向LwM2M服务器请求服务，因此对客户端提供的服务和向LwM2M服务器端请求的服务基本是一一对应和的。

通过文档了解发现，更改规则阈值的的服务需要包含三个操作：停止规则，更改规则，启动规则，否则无法更改规则内容。另外，对于订阅服务，提供一个后端函数供LwM2M服务器调用，此函数能接收LwM2M服务器推送的温湿度数据，并写入Django客户端本地的MySQL数据库，当客户端请求相关历史温湿度数据时便予以返回。

服务器端与LwM2M服务器端、客户端的之间的通信均基于http协议

客户端：

客户端设计的重点主要是UI界面设计与客户端、服务端之间的交互。

由于Vue框架已经集成了非常完备的功能，我们选择了vue作为客户端的主体开发框架。为了提供良好的用户体验，我们选择做一个单页 web，所有功能在用户视角下一览无遗，同时也省去了页面的切换时间。客户端分为五大功能模块，分别为电机控制、LED 控制、警报控制、温湿度管理、阈值设置，每个模块设置若干按钮来实现相应功能。

客户端与服务端之间的通信采用vue中内嵌的axios库，客户端向服务端发送一个HTTP请求，服务端进行功能调用，将结果返回给客户端，显示在 web页面上。

三、开发工作介绍

传感器端：

基础指令对接：

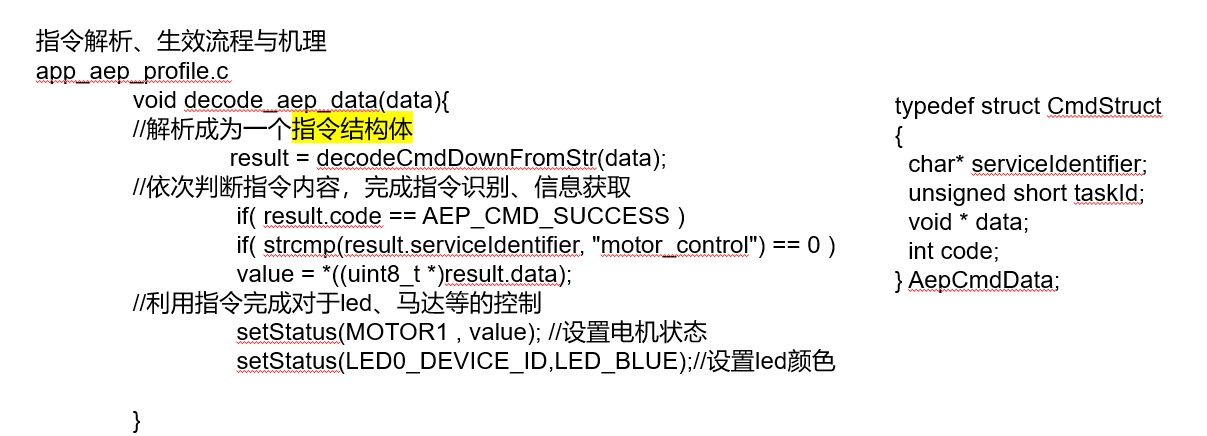

可以看到在在下面的核心函数中，每一个指令都会被解析成为一个 CmdStruct 类型的结构体，其中包含关键指令信息。指令则会进一步完成相应的判断、识别、和利用现有函数对传感器的控制。

温湿度上报：

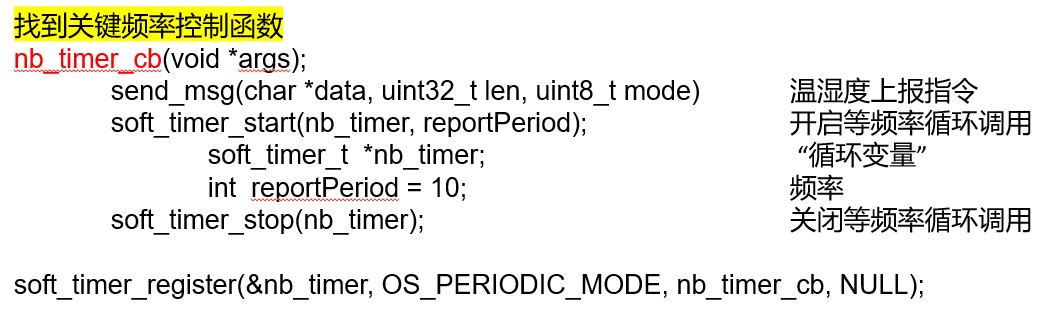

我们找到了关键的温湿度上报函数和控制其等频率运作的 timer函数，学习其运作机理对我们实现led等频率闪烁作用极大。

报警机制处理：

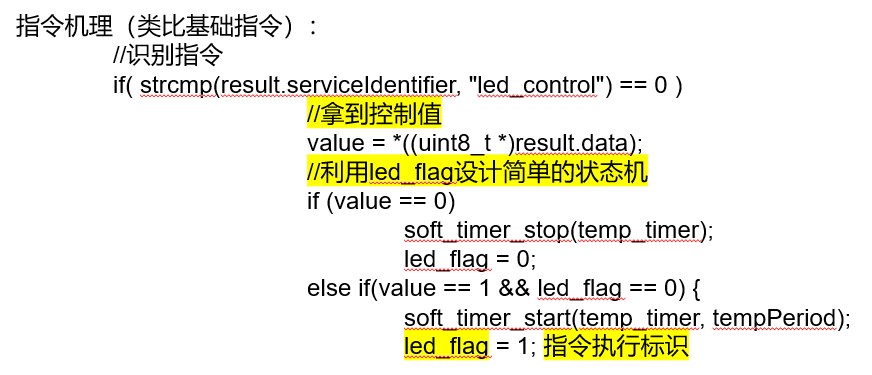

我们在服务器端便把报警功能直接拆分成为了马达转动和 led 闪烁两个部分，分别向传感器端发送指令。识别指令类似于基础指令的识别：

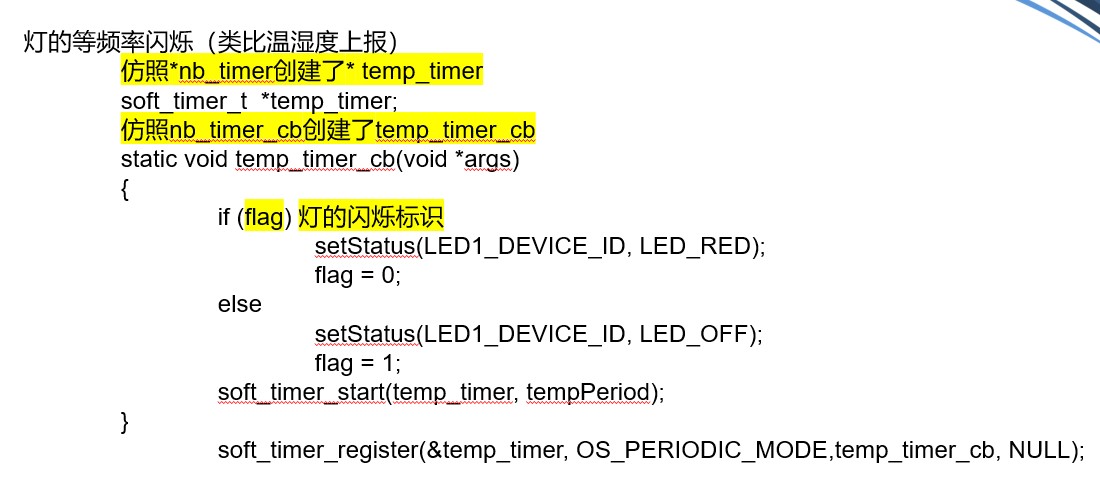

而灯的等频率闪烁我们则是效仿了温湿度的等频率上报，设计了自己的 flag标识，写了与原timer的类似的temp_timer，完成了led的等频率闪烁，并且与温湿度上报并不冲突。

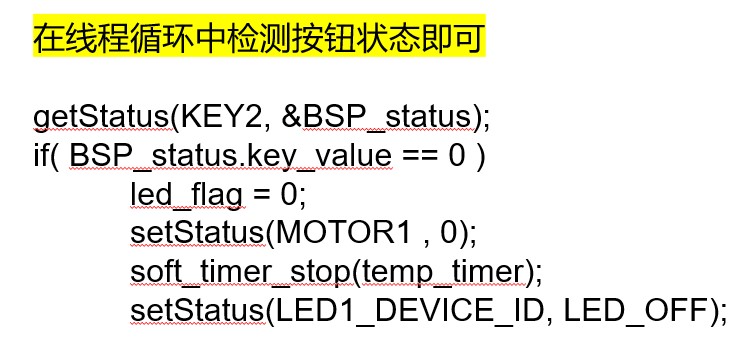

而按钮停止报警的实现则较为简单，只需要我们在主线程函数中进行对于按钮状态的特判，进一步操作原有函数控制led，马达即可。

服务器端：

后端代码详见附录

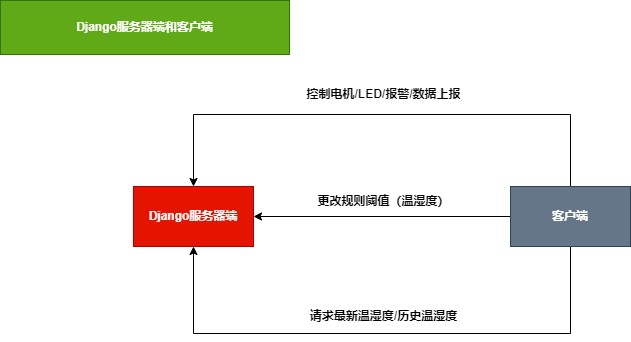

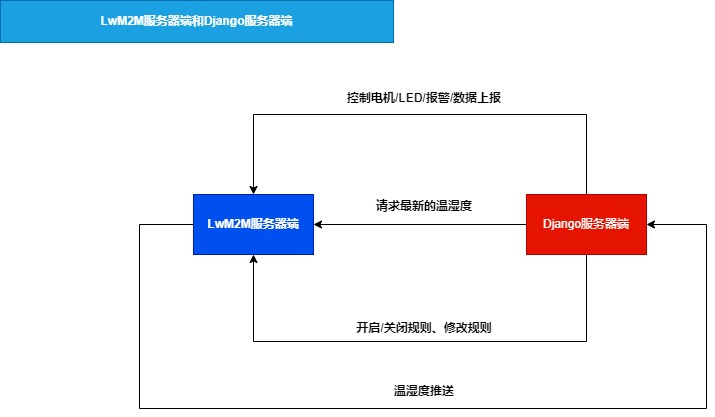

数据流图

配置表

MySQL配置

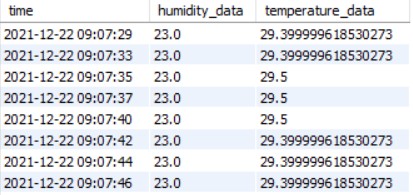

新建 iot 数据库，device_data 表

CREATE SCHEMA `iot` ;
CREATE TABLE `device_data` (`time` varchar(50) NOT NULL,`humidity_data` varchar(50) NOT NULL,`temperature_data` varchar(50) NOT NULL,PRIMARY KEY (`time`)
)

Python SDK只需要导入我们需要使用的接口函数

具体包括四个.py文件:

• aep_device_command.py
• aep_device_status.py
• aep_rule_engine.py
• AepSdkRequestSend.py

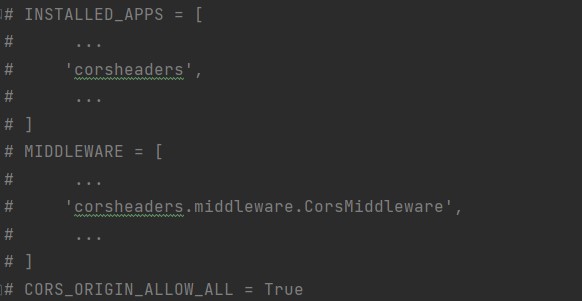

Django支持跨域设置

内网穿透

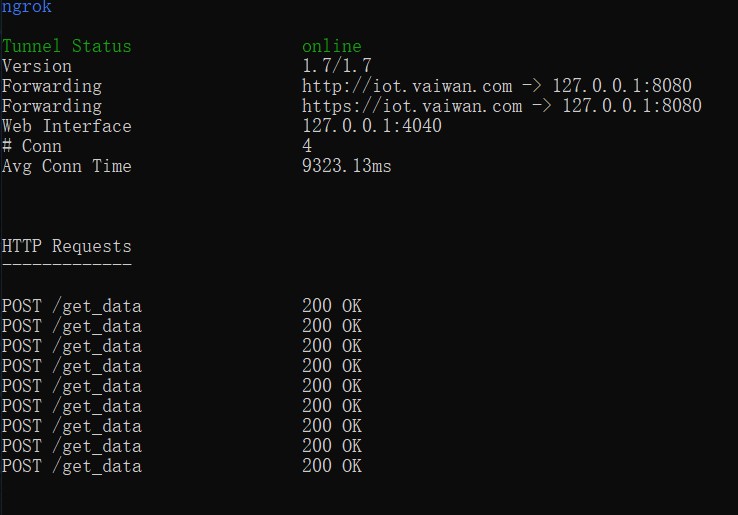

利用ngrok进行内网穿透，在命令行中运行：

.\ding -config=.\ding.cfg -subdomain=iot 8080 即可

客户端：

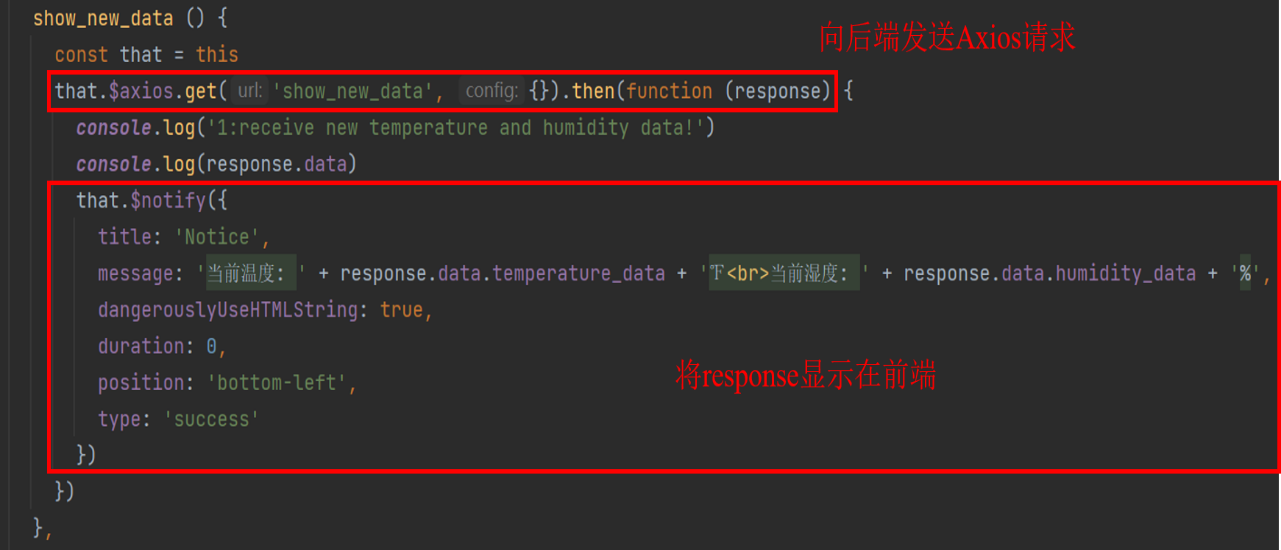

我们以获取最新温湿度这一功能为例，来展示客户端与服务端的通信过程。

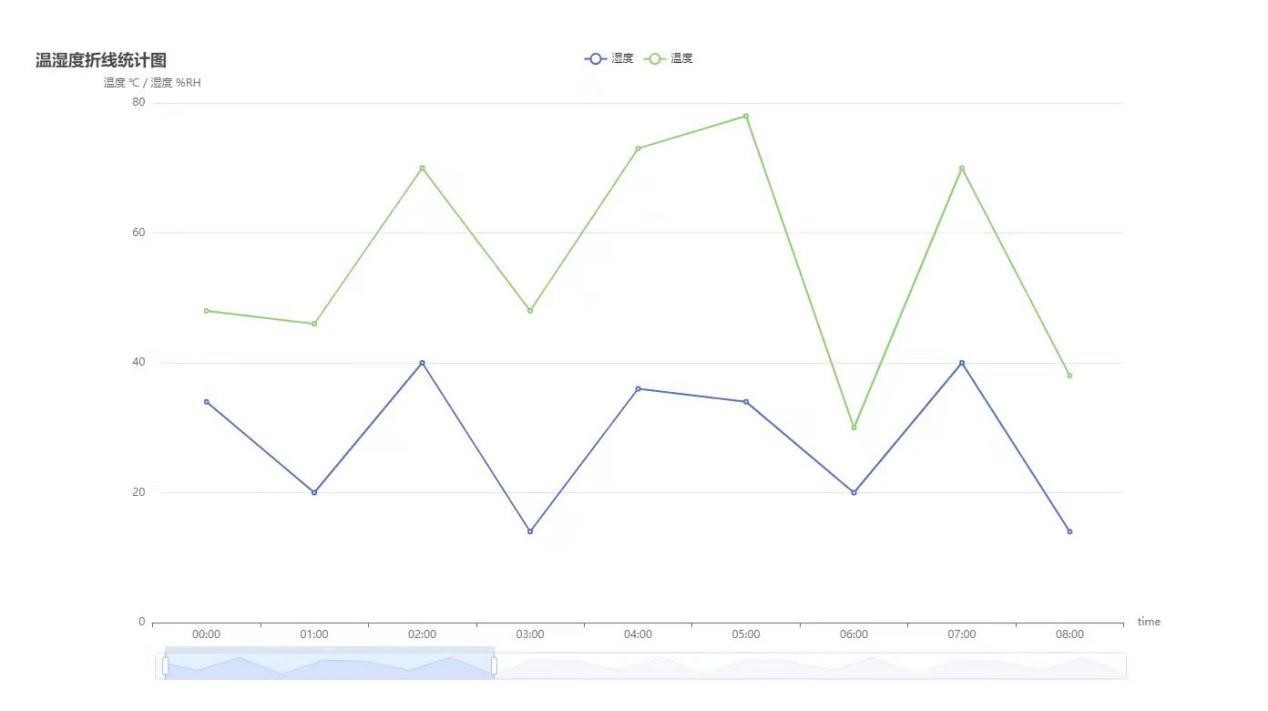

温湿度曲线表：三个参数分别是时间，湿度和温度

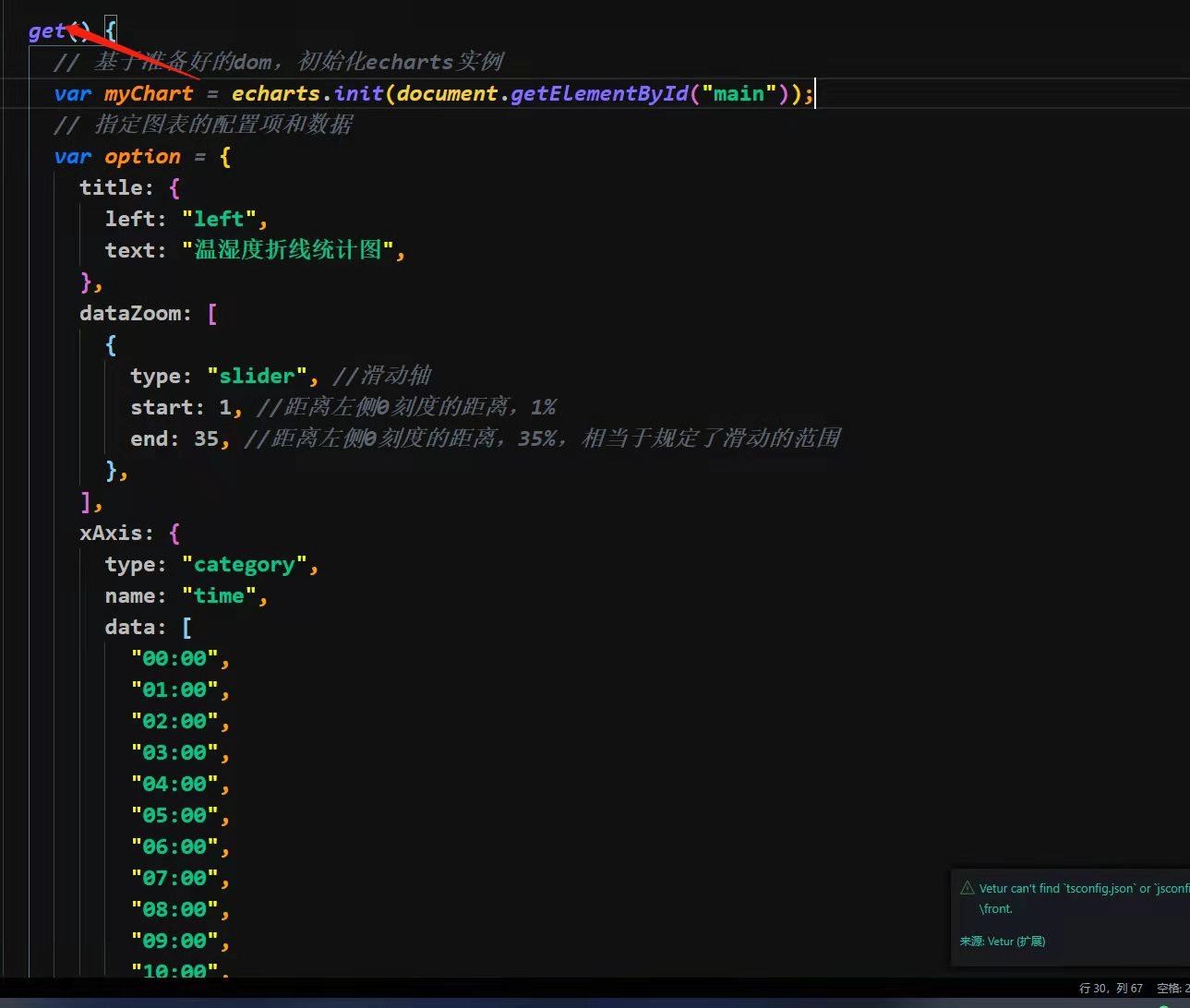

在get里面配置指定图标的数据

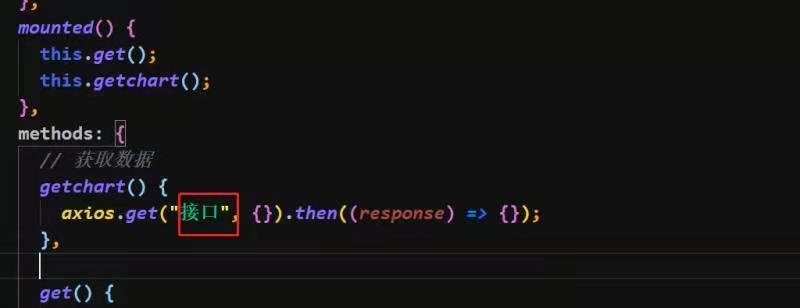

利用axios从后端获取数据

四、系统成果展示

传感器端：

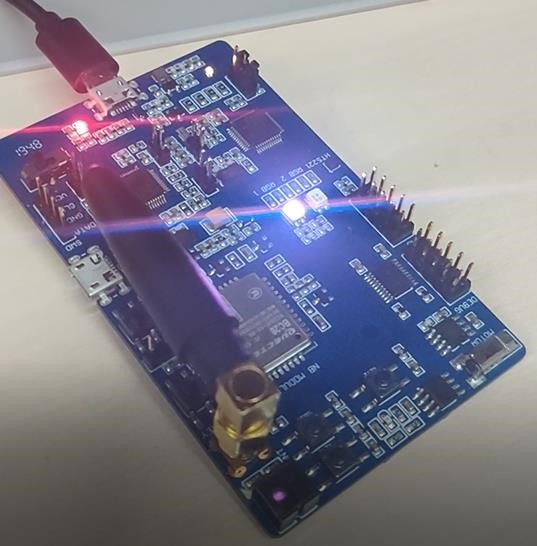

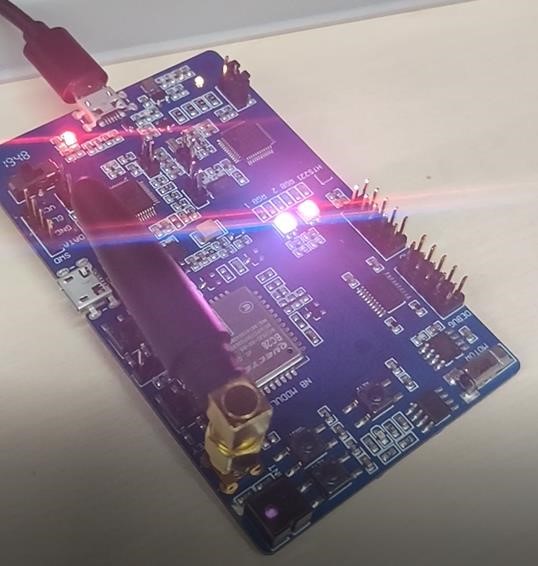

由于电机、温湿度上传等功能图片不便展示，仅展示led闪烁，其余用视频展示。

视频说明（见附录）：

• 电机展示：下发开始指令后电机转动，下发关闭指令后电机停止转动。
• Led展示：下发开始指令后led开始闪烁，下发关闭指令后led停止闪烁。
• 温湿度上报展示：下发开始指令后开始上报，下发关闭指令后上报停止。

服务器端：

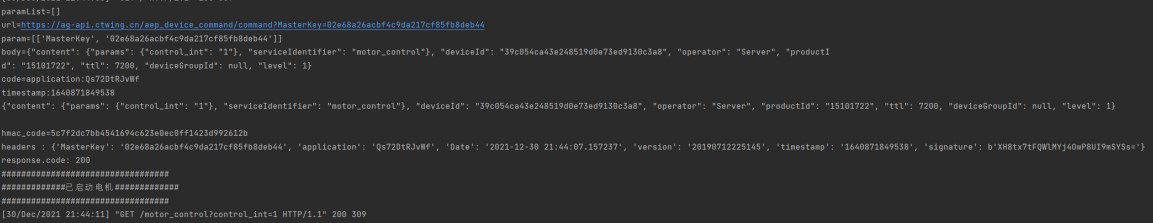

启动电机：

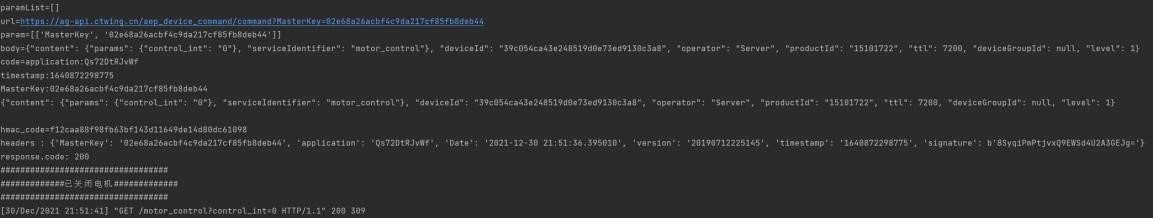

关闭电机：

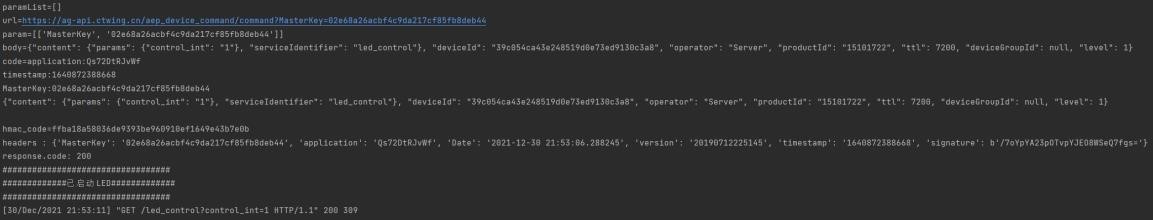

开启LED：

关闭LED：

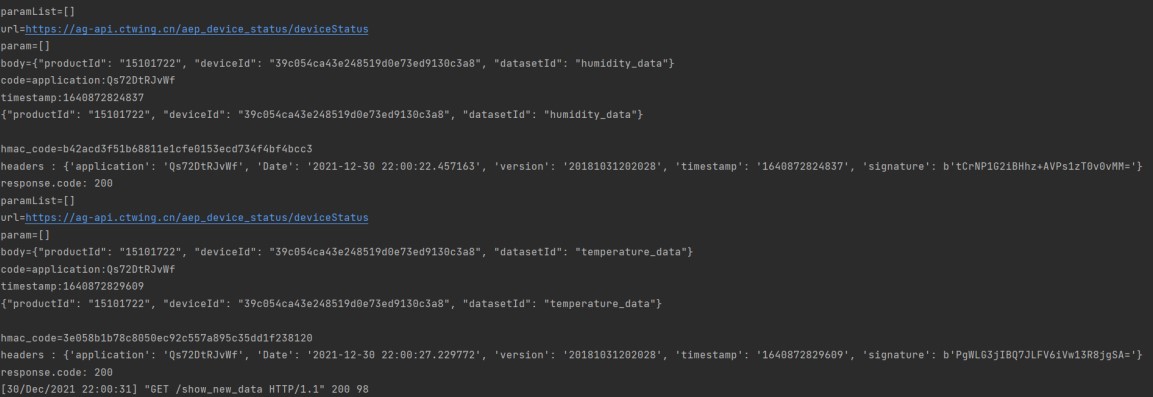

获取最新温度：

开启/关闭报警：

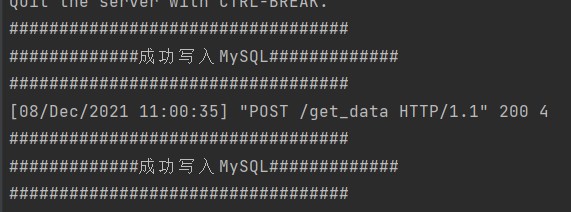

报警就是同时开启/关闭电机和LED，因此省略服务器端运行结果的展示接收温湿度推送：

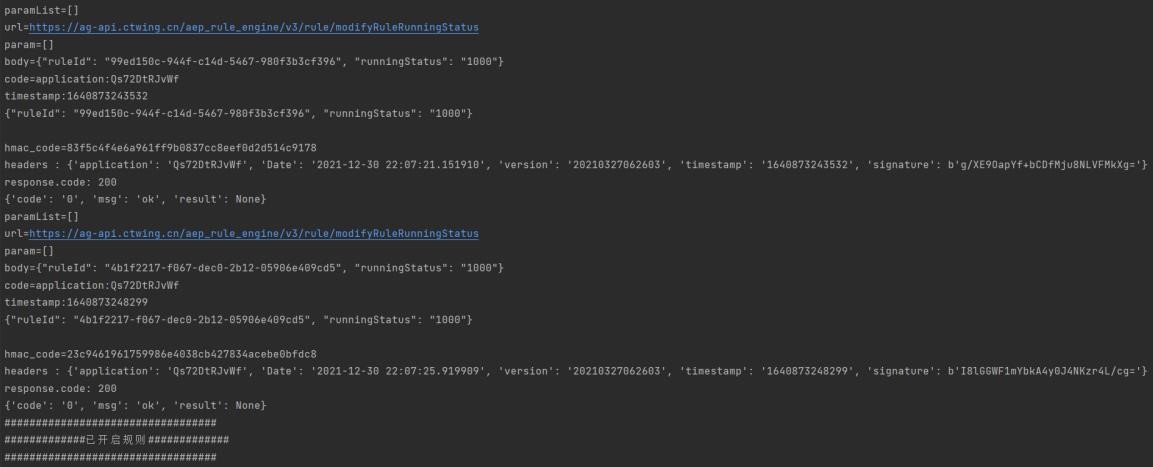

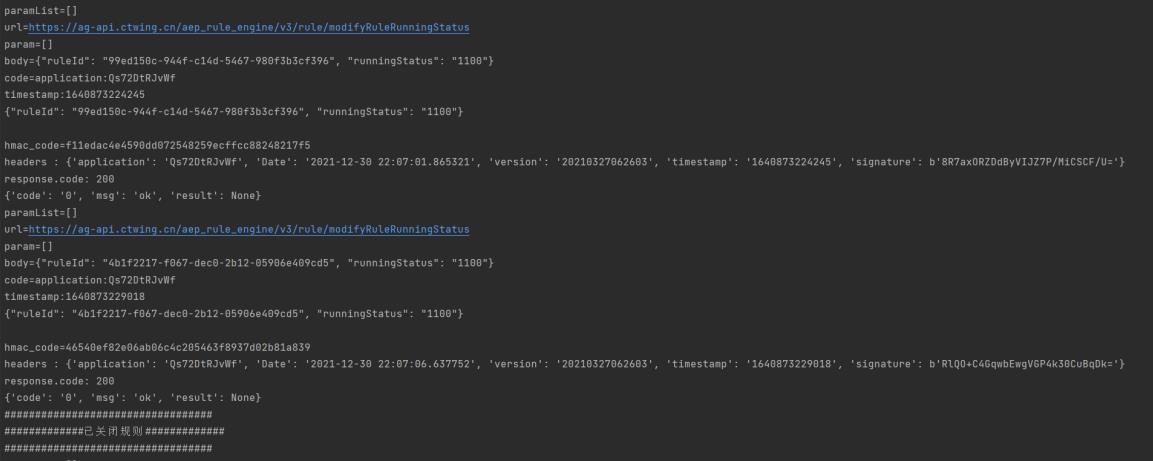

修改规则：

客户端：

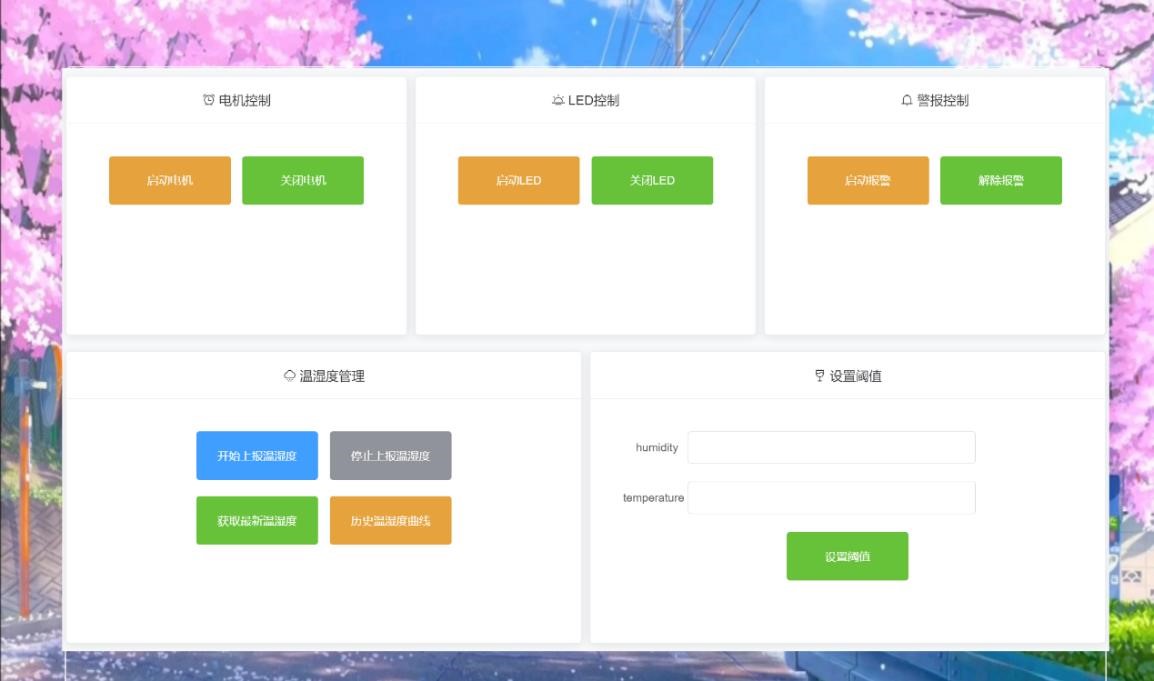

客户端主页面效果如下所示：

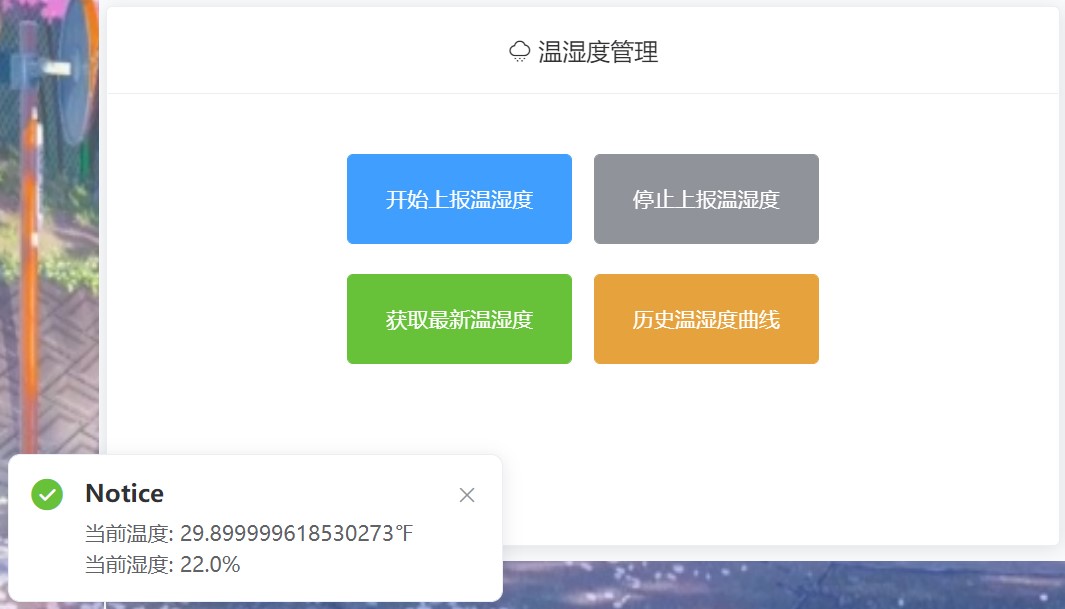

在温湿度管理模块中，点击左下角的获取最新温湿度按钮，客户端会将从服务端获取的温湿度信息以Notice窗口的形式显示在页面左下角，该窗口可由用户手动关闭。

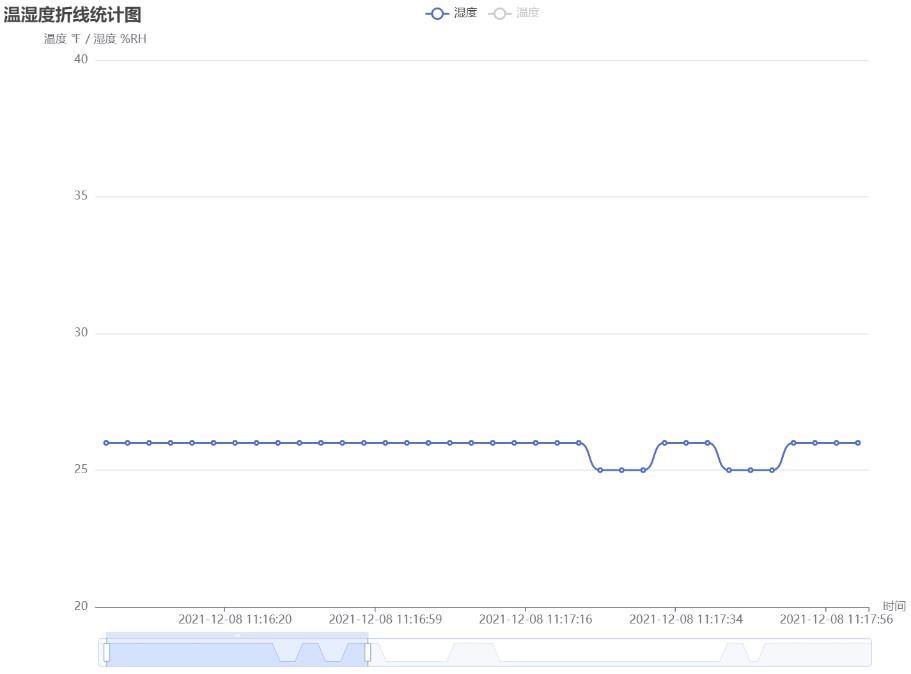

点击历史温湿度曲线按钮，页面会跳转到温湿度曲线图，如下图所示。温湿度曲线通过echarts功能组件绘制。用户可通过左右拖动x轴游标来自由选择时间范围。

点击历史温湿度曲线按钮，页面会跳转到温湿度曲线图，如下图所示。温湿度曲线通过echarts功能组件绘制。用户可通过左右拖动x轴游标来自由选择时间范围。并且两条曲线在同一屏显示，方便用户进行比对。

五、设计亮点

传感器端实现

led等频闪烁不与其他任何服务冲突，且很容易调节频率（在源代码中更改一个数字即可）。如有需要还可以增加一个调节频率的服务。

前后端分离

前端采用了Vue进行开发，后端采用Django进行开发，采用前后端分离的做法，好处是开发效率较高，整个开发过程中前后端开发可同步进行，且很少遇到bug。

此外，前后端可以部署在不同的服务器上，甚至可以使用多个后端服务器，通过 Nginx 进行反向代理，防止某一个后端服务器宕机导致系统整体失效，增加了系统可靠性，是投入生产的保证（虽然实验中不明显）

数据库的使用

如果不采用数据库进行温湿度的存储，那么系统永远只能知道此时此刻的温湿度数据，将温湿度数据写入 MySQL 能够获取任意开发板历史时间节点的温湿度数据

订阅机制的使用

如果采用轮询的方法获取温湿度数据，如果开发板某一时间段的温湿度数据没有发生任何变化，将带来大量的冗余数据；如果采用订阅机制，只在开发板温湿度发生变化时对相关数据实现推送，将不会产生此问题

规则的使用

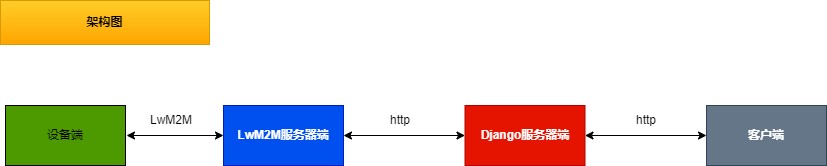

一般的做法为：在Django服务器端进行条件判断，并根据相应逻辑判断，执行相应的动作，但是这种方法耦合性太大，数据链路太长，由架构图可知贯穿三端：设备端，LwM2M 服务器端和 Django 服务器端，并且一旦 Django服务器端宕机，监视功能将完全失效（本实验为温湿度一旦超过阈值需要开启报警状态）；因此我们选择通过LwM2M服务器端实现监视功能，具体通过规则引擎实现，主要原理和通过Django服务器端实现基本相同，优点是安全性更高，Django服务器端的宕机不会直接导致监视功能的失效，耦合性较小，此外数据链路较短，理论上延迟更小（只有两端进行http协议交互）

采用 echarts 组件画曲线图

用户可根据自己的需求选择时间范围，而且温度与湿度可以同时显示在一张图上，用户可以清晰地比较两条曲线的变化趋势。

六、大作业总结

在研发过程中遇到了哪些问题？是如何解决的？

传感器端：

1. 实名认证后平台仍然没有“产品中心”
   需要开通使能服务才能添加设备
2. 按照指导说明添加设备和服务后，进行相关指令下发后无响应。
   自带源代码中服务ID不正确，与平台的服务ID不吻合，改为相同的服务ID可以正常实现功能。
3. 服务ID正确后平台没有显示温湿度数据上报
   没有下发指令让温湿度上报打开。下发指令成功实现温湿度数据上报。
4. 想通过主线程的闪烁函数实现 led 闪烁功能，但线程间无法传递变量
   闪烁相关的函数要写在同一个线程里。
5. 创建了 temp_timer_cb 等但是把灯的开启关闭写在了线程循环中，灯的闪烁频率会受温湿度上报影响
   仅使用Temp_timer_cb可以完成闪烁任务，不需要将闪烁另写在线程循环里，会受其他循环的服务冲突。
6. 把灯的闪烁写在了温湿度上报的 nb_timer_cb 里，试图让灯和上报频率相等，但实际并不可行。
   需要新写的专门为灯闪烁使用的Temp_timer_cb完成闪烁任务。

服务器端：

跨域

前后端分离最大的问题就是会带来跨域问题，我们利用Django框架支持跨域，具体方法见配置表

订阅功能需要公网IP

订阅功能的实现需要公网 IP，但是我们小组没有服务器，没有公网 IP，所以采用ngrok进行内网穿透，具体使用方法见配置表

规则的权限问题

最开始手动在网站上配置了规则，但始终无法通过api开启/关闭规则和更改规则内容，通过向技术支持人员了解发现，通过api创建的规则和手动创建的规则存在操作权限不同的问题，即手动创建的规则只能手动更改、开启/暂停，api创建的规则同理只能通过api操作

request的返回信息为十六进制表示

调用api后返回信息为十六进制，无法阅读利用Python的函数进行解析

临时突然更新接口

某次检查时发现原本正常的功能，在运行时会出奇怪的bug，后来发现是api进行了更新（查询设备温湿度，之前返回的信息和后来返回的信息的数据结构存在细微区别）

接口调用时无法关闭Print开关，调试困难

只要调用api就会输出大量的无用信息，且不能关闭，调试困难自行添加Print输出更多更明显的信息辅助调试
