简述滚珠丝杆升降机的结构和原理
滚珠丝杆升降机的结构与原理深度解析

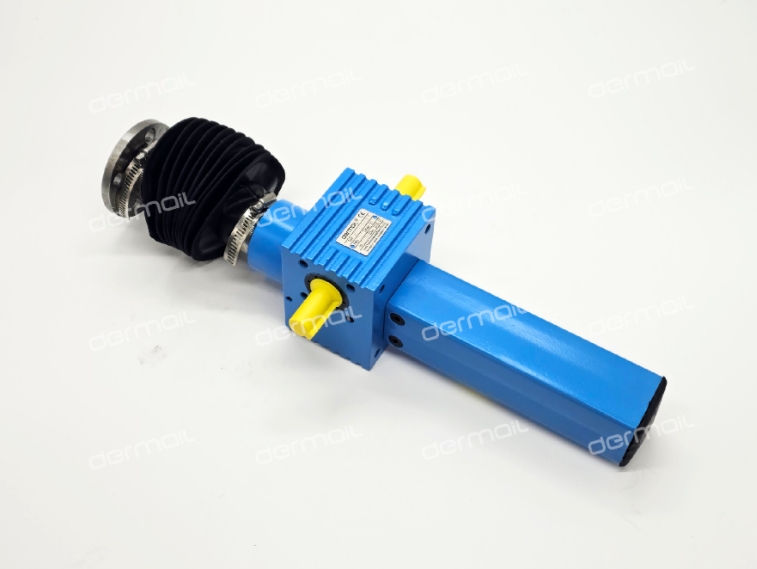

一、核心结构组成
滚珠丝杆升降机通过精密机械设计实现旋转到直线运动的高效转换，其核心部件可分为三大模块：
- 滚珠丝杆副
- 丝杆：外表面加工有半圆形螺旋槽，材质为高强度合金钢（如40CrMo），经淬火处理后表面硬度达HRC58-62，确保耐磨性。
- 螺母：内表面加工有与丝杆配对的螺旋槽，内部嵌有滚珠保持架，形成循环滚道。滚珠材质为G10级高精度钢球（直径公差±0.001mm），表面粗糙度Ra≤0.05μm。
- 循环方式：
- 内循环：通过反向器实现滚珠闭合循环，结构紧凑，适合小导程丝杆（如导程2-5mm）。
- 外循环：采用插管式结构，滚珠经插管返回螺母起始端，承载能力强，常用于重载场景（如提升力≥10吨）。
- 减速机构
- 蜗轮蜗杆副：减速比范围1:4至1:10.25，蜗杆采用45#钢调质处理，蜗轮为青铜合金（ZCuSn10Pb1），通过摩擦自锁实现安全制动。例如，ZB系列蜗轮蜗杆副在减速比≥1:10.25时，可满足自锁条件（当量摩擦角φ≥蜗杆导程角γ）。
- 伞齿轮副：适用于高速轻载场景，传动效率达98%，噪音≤65dB，但无自锁功能。
- 驱动与控制组件
- 动力源：支持伺服电机、步进电机或普通异步电机，通过联轴器与减速机构输入轴连接。例如，QTB系列提供单轴/双轴输入、法兰输入等多种形式，适配不同安装需求。
- 附件：可加装编码器、限位开关、安全螺母等，实现位置反馈、过载保护和紧急制动。部分型号配备反齿隙装置，精度可达±0.005mm。
二、工作原理：滚动摩擦驱动的高效转换
滚珠丝杆升降机的核心原理是通过滚珠的滚动摩擦替代传统滑动摩擦，实现旋转到直线运动的高效、精准转换，具体流程如下：
- 动力输入与减速
- 电机驱动减速机构（如蜗杆）旋转，蜗杆将扭矩传递至蜗轮，实现一级减速（例如1:10减速比）。
- 蜗轮输出轴与滚珠丝杆通过键连接，将旋转运动传递至丝杆。
- 滚珠循环与运动转换
丝杆旋转时，滚珠在螺旋槽内滚动，通过保持架引导形成无限循环轨道。例如，外循环结构中滚珠经插管返回螺母起始端，避免脱离滚道。
滚珠与丝杆、螺母的接触为点接触，接触应力通过Hertz理论计算，确保在额定载荷下不发生塑性变形。
螺母因滚珠的滚动摩擦力被推动，沿丝杆轴向移动。移动距离与丝杆导程（P）和旋转圈数（n）成正比，公式为：
S=n×P
例如，导程10mm的丝杆旋转5圈，螺母移动距离为50mm。 |
3. 效率与精度优化
传动效率：传统梯形丝杆为滑动摩擦，摩擦系数μ≈0.1-0.15；滚珠丝杆为滚动摩擦，μ≈0.002-0.005，效率提升3-5倍。实际效率可达90%-95%，计算公式为：
η=tan(λ)tan(λ−ρ)
其中λ为螺旋升角，ρ为滚珠摩擦角（通常≤1°）。 |
- 间隙消除：通过双螺母结构或单螺母变位导程设计，施加轴向预紧力（通常为额定动载荷的5%-10%），消除滚珠与滚道间的间隙，提升重复定位精度至±0.005mm。
- 自锁与安全制动
- 蜗轮蜗杆自锁：当蜗杆导程角γ小于蜗轮蜗杆间的当量摩擦角φ时（μ≈0.06-0.08，对应自锁条件为减速比≥1:10.25），机构具备自锁能力，防止负载坠落。
- 外部制动器：纯滚珠丝杆无自锁性，需依赖电磁制动器或高减速比蜗轮蜗杆副实现安全制动。
三、典型应用场景
- 工业自动化
- 数控机床：导程5mm的滚珠丝杆搭配1:5减速比蜗轮蜗杆，实现0.001mm级定位精度，满足铣削、钻孔等加工需求。
- 机器人手臂：通过伺服电机驱动，实现多轴联动，定位精度达±0.01mm。
- 物流设备
- 自动化立体仓库：滚珠丝杆升降机负责货物的垂直升降运输，提升速度达1500mm/min，定位精度±0.1mm，提高仓库空间利用率和出入库效率。
- AGV载货平台：通过双螺母预紧和直线导轨导向，实现升降平稳性≤0.01mm/s。
- 新能源领域
- 光伏跟踪支架：导程20mm的滚珠丝杆搭配步进电机，实现支架倾角0.1°级调整，提升发电效率15%-20%。
- 风电叶片测试平台：耐高温型号（采用Inconel 718合金丝杆）在200℃环境下持续运行，寿命超5年，承载能力达50吨。
- 医疗设备
- 手术台高度调节：低噪音（≤15dB）设计配合双螺母预紧，避免对患者造成二次伤害。
- 放射治疗设备：通过编码器反馈实现±0.05mm级定位精度，确保治疗精准性。
四、维护与优化建议
- 润滑管理
- 每500小时补充锂基润滑脂（如Shell Gadus S2 V220C），温度≥80℃时改用合成润滑油（如Mobil SHC 634）。
- 避免混用不同品牌润滑剂，防止化学腐蚀。
- 故障诊断
- 噪音增大：检查滚珠保持架是否破损，或润滑脂是否失效。
- 定位误差超差：重新调整预紧力，或检测丝杆轴向游隙（标准≤0.05mm）。
- 温升异常：确认负载是否超限，或检查散热系统是否堵塞。
- 环境适应性优化
- 低温环境：选用低温润滑脂（如Klüberplex BE 41-152），或对工作环境进行加温。
- 腐蚀性环境：采用不锈钢材质或表面镀镍磷涂层，延长使用寿命。
