SP95N65CTO：一款高性能650V SiC MOSFET的全面解析
碳化硅（SiC）功率器件因其优异的性能，在高频、高温、高效率的应用中越来越受到重视。本文将以SP95N65CTO为例，详细介绍这款650V SiC MOSFET的关键特性、电气参数与应用场景。
一、产品概述
SP95N65CTO是一款采用TOLI（TO-247-3L） 封装的SiC MOSFET，具备以下核心参数：
耐压值（V(BR)DSS）: 650V
典型导通电阻（RDS(on)）: 25mΩ @ VGS=10V
连续漏极电流（ID）: 95A @ Tc=100℃
二、主要特性
✅ 高速开关：低电容设计，支持高频开关
✅ 低导通电阻：在高阻断电压下仍保持较低的RDS(on)
✅ 易于并联：适合大电流应用
✅ 驱动简单：兼容常规驱动电路
✅ 符合RoHS标准：环保材料
三、电气特性摘要（Ta=25℃）
极限参数（Absolute Maximum Ratings）
| 参数 | 符号 | 数值 | 单位 |
|---|---|---|---|
| 漏源电压 | VDS | 650 | V |
| 栅源电压范围 | VGSMAX | -10 ~ +22 | V |
| 推荐栅源电压 | VGSoP | -5 ~ +18 | V |
| 连续漏极电流（Tc=25℃） | ID | 135 | A |
| 脉冲漏极电流 | IDM | 280 | A |
| 结壳热阻 | RθJC | 0.21 | ℃/W |
静态与动态特性
| 参数 | 符号 | 条件 | 典型值 | 单位 |
|---|---|---|---|---|
| 阈值电压 | VGS(th) | VDS=VGS, ID=12mA | 2.8 | V |
| 导通电阻 | RDS(on) | VGS=18V, ID=40A, Tj=25℃ | 25 | mΩ |
| 输入电容 | Ciss | VDS=600V, f=1MHz | 3090 | pF |
| 总栅极电荷 | Qg | VDS=400V, ID=40A | 125 | nC |
| 开启延迟时间 | Td(on) | VDS=400V, ID=40A | 4.4 | ns |
四、体二极管特性
| 参数 | 符号 | 条件 | 典型值 | 单位 |
|---|---|---|---|---|
| 正向电压 | VSD | VGS=-5V, IS=20A, Tj=25℃ | 3.7 | V |
| 反向恢复时间 | trr | VGS=-3.5/+18V, IS=40A | 16 | ns |
| 反向恢复电荷 | Qrr | 同上 | 125 | nC |
五、应用领域
SP95N65CTO适用于以下高功率应用场景：
功率因数校正（PFC）模块
开关电源（SMPS）
光伏逆变器
UPS电源系统
电机驱动
高压DC/DC变换器
六、封装与订购信息

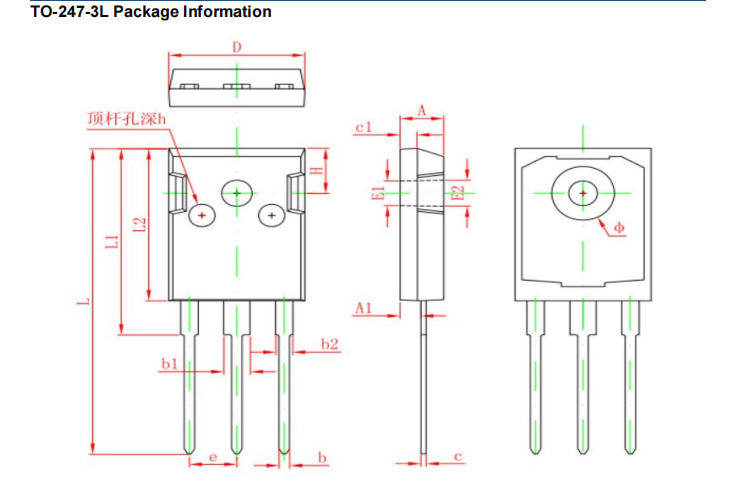

封装类型：TOLI (TO-247-3L)
每卷数量：2000颗/卷
器件标记：SP95N65CTO + 周代码
七、总结
SP95N65CTO是一款性能出色、可靠性高的650V SiC MOSFET，适用于多种高功率、高频率的工业与能源应用。其低导通电阻、高速开关特性以及良好的热性能，使其成为替代传统硅基MOSFET的优秀选择。
