CPLD与FPGA
一、CPLD（复杂可编程逻辑器件）的核心特性
1. 架构本质
基于乘积项（Product-Term）结构：
由可编程与阵列（AND Plane）+ 固定或阵列（OR Plane）构成，逻辑深度通常≤20级。
逻辑函数实现：F = Σ(Product_Terms)非易失存储：采用EEPROM/Flash工艺，断电配置不丢失，上电纳秒级启动。
I/O密集型：I/O资源占比高达60-80%（如Xilinx XC9500系列）。
2. 性能特点
| 参数 | 典型值 | 优势场景 |
|---|---|---|
| 延迟确定性 | ±0.1ns抖动 | 实时控制（如电机驱动） |
| 功耗 | 静态0.1-1W，动态微瓦级 | 电池供电设备 |
| 逻辑容量 | 数十至数千宏单元 | 胶合逻辑（Glue Logic） |
| 工作温度 | -40℃~125℃（工业级） | 汽车/航天恶劣环境 |
3. 核心作用
接口转换：UART转SPI、电平移位（3.3V↔5V）
状态机控制：实现<100状态的有限状态机（FSM）
上电时序管理：多电源轨排序（Power Sequencing）
二、FPGA（现场可编程门阵列）的核心特性
1. 架构本质
基于查找表（LUT）结构：
N输入LUT实现任意N变量逻辑函数，逻辑深度可超100级。
函数容量：M = 2^N（4-LUT=16种组合）易失存储：采用SRAM工艺，需外部配置芯片，上电启动时间约100ms。
逻辑密集型：包含可编程逻辑单元（CLB）、DSP块、BRAM等异构资源。
2. 性能特点
| 参数 | 典型值 | 优势场景 |
|---|---|---|
| 逻辑规模 | 1K~10M+逻辑单元 | 高速算法加速（FFT/CNN） |
| 时钟频率 | >500MHz（高端器件） | 低延迟数据处理 |
| 并行能力 | 支持千级并行流水线 | 视频编解码/雷达信号处理 |
| 动态重构 | 部分区域运行时重配置 | 软件定义无线电（SDR） |
3. 核心作用
算法加速：CNN推理加速（TOPS算力）、加密运算
高速接口：PCIe Gen4/5、100G以太网MAC
原型验证：ASIC功能验证（RTL级兼容）
三、CPLD与FPGA的架构对比
1. 逻辑实现原理
| 特性 | CPLD | FPGA |
|---|---|---|
| 基本单元 | 宏单元（Macrocell） | 可配置逻辑块（CLB） |
| 组合逻辑 | 乘积项（AND-OR阵列） | 查找表（LUT）+ 寄存器 |
| 时序逻辑 | 触发器集成在宏单元内 | 每个LUT配套1-8个触发器 |
| 布线资源 | 连续式（总线结构） | 分段式（Switch Boxes） |
2. 存储与配置差异
| 特性 | CPLD | FPGA |
|---|---|---|
| 配置存储 | 片内Flash/EEPROM | 外挂SPI Flash或专用配置芯片 |
| 启动时间 | <10ms | 50ms~1s |
| 加密能力 | 位流加密（AES-256） | 配置比特流加密（可选） |
3. 资源分布特性
CPLD资源模型： 逻辑资源: 10% I/O资源: 70% 布线资源: 20% FPGA资源模型（如Xilinx UltraScale+）： 逻辑资源: 40% I/O资源: 15% DSP/BRAM: 30% 布线资源: 15%
四、应用场景对比与选型依据
1. CPLD的典型应用
工业控制：
PLC逻辑控制（<5000门电路），响应延迟<10ns接口扩展：
扩展CPU的I2C/SPI接口，解决GPIO不足问题电源时序控制：
多路电源使能信号排序（t_rise=1ms精度）
2. FPGA的典型应用
通信系统：
5G基带处理（毫米波波束成形）AI边缘计算：
目标检测YOLOv3加速（100FPS@1080p）高速数据采集：
14位ADC @ 1GSPS实时压缩存储

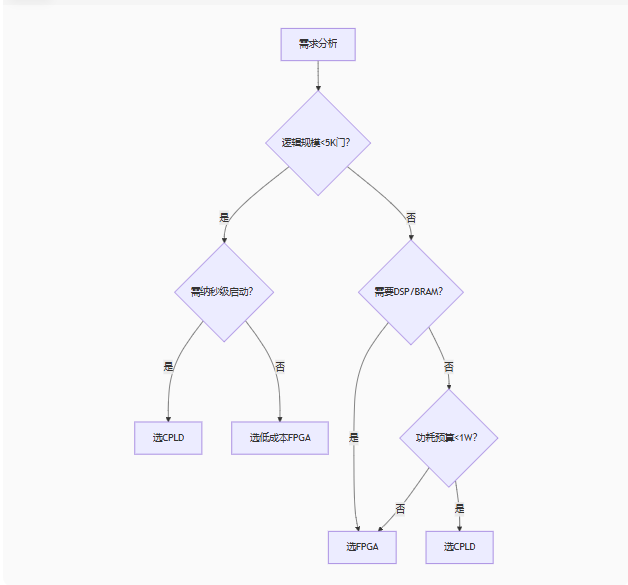

3. 选型决策树
图表
五、设计挑战与解决方案
1. CPLD的设计局限与突破
逻辑规模限制：
解决方案：多片级联（如PCIe Switch中4片CPLD协同）时序收敛难：
优化策略：约束关键路径在8级逻辑内（tPD<8ns）
2. FPGA的设计挑战
功耗控制：
动态功耗公式：P_dyn = C × V² × f × α
优化方法：电压调节（0.9V→0.8V，功耗降36%）
时钟门控（减少翻转率α）
时序收敛：
工具：Vivado时序引擎（支持多周期路径约束）
六、技术演进趋势
1. CPLD的智能化升级
集成硬核MCU：
Lattice MachXO3D集成ARM Cortex-M3，实现“CPLD+MCU”单芯片方案安全增强：
物理不可克隆功能（PUF）防克隆攻击
2. FPGA的异构融合
3D堆叠：
Xilinx Versal ACAP集成AI引擎（AIE），算力达100TOPSChiplet集成：
Intel Agilex采用EMIB技术融合FPGA+Optane内存
3. 工具链革新
AI辅助设计：
Xilinx Vitis AI自动优化神经网络IP布局高层次综合（HLS）：
C++代码直接生成RTL，开发效率提升5倍
七、总结：CPLD与FPGA的选型铁律
架构本质决定应用边界：
CPLD：I/O中心化，确定性延迟，适合控制密集型任务
FPGA：逻辑中心化，高算力密度，适合计算密集型任务
关键参数对比：
参数 CPLD优势场景 FPGA优势场景 逻辑规模 <10K等效门 >50K逻辑单元 启动时间 <10ms >50ms 功耗效率 静态功耗μW级 动态性能>500MHz 开发成本 工具链免费/低成本 工具链授权费>10万美元 未来融合趋势：
FPGA的CPLD化：Artix-7等小规模FPGA侵蚀CPLD市场
CPLD的智能化：集成MCU硬核拓展应用场景
设计箴言：CPLD与FPGA如同数字世界的“瑞士军刀”与“超级计算机”——前者以简洁可靠应对控制挑战，后者以澎湃算力征服数据洪流。在边缘计算爆发的今天，明智的工程师会为温度传感器选择$1的CPLD管理I2C，同时用$1000的FPGA加速神经网络，让每分预算都迸发极致效能。
