【图像算法 - 23】工业应用：基于深度学习YOLO12与OpenCV的仪器仪表智能识别系统

news 2025/8/26 6:26:53

摘要： 本文将详细介绍如何利用当前先进的深度学习目标检测算法YOLOv12，结合强大的计算机视觉库OpenCV，构建一个高效、准确的仪器仪表识别系统。我们将从环境搭建、数据准备、模型训练到最终的识别应用，手把手带你完成整个流程，为工业自动化、设备监控等场景提供实用的解决方案。

关键词： YOLOv12, OpenCV, 仪器仪表识别, 深度学习, 目标检测, Python

【图像算法 - 23】工业应用：基于深度学习与OpenCV的仪器仪表智能识别系统

1. 引言

在现代工业生产、能源管理、环境监测等领域，仪器仪表（如压力表、温度计、流量计、电压表等）是获取关键数据的重要设备。传统的仪表读数依赖人工巡检，效率低且易出错。随着人工智能技术的发展，利用计算机视觉自动识别仪表读数已成为研究热点和实际应用需求。

YOLO（You Only Look Once）系列算法以其高速度和高精度在目标检测领域独树一帜。最新的YOLOv12在继承前代优点的同时，进一步优化了架构和训练策略，性能更上一层楼。OpenCV作为最流行的开源计算机视觉库，提供了丰富的图像处理功能。本文将结合YOLOv12和OpenCV，实现对仪器仪表的精准识别。

【图像算法 - 03】YOLO11/YOLO12/YOLOv10/YOLOv8 完全指南：从理论到代码实战，新手入门必看教程(文末有视频介绍)

2. 环境准备

2.1 软件依赖

首先，确保你的开发环境满足以下要求：

Python: 推荐使用 Python 3.8 或更高版本。
PyTorch: YOLOv12 基于 PyTorch 框架，需安装相应版本。
YOLOv12: 通过 ultralytics 包安装。
OpenCV: 用于图像处理和可视化。
PyQT: 可视化UI。

安装命令：

# 安装 PyTorch (根据你的CUDA版本选择)
pip install torch torchvision torchaudio# 安装 YOLOv12
pip install ultralytics# 安装 OpenCV
pip install opencv-python

【图像算法 - 01】保姆级深度学习环境搭建入门指南：硬件选型 + CUDA/cuDNN/Miniconda/PyTorch/Pycharm 安装全流程（附版本匹配秘籍+文末有视频讲解）

3. 数据集准备与标注

高质量的数据集是模型成功的关键。

3.1 数据收集

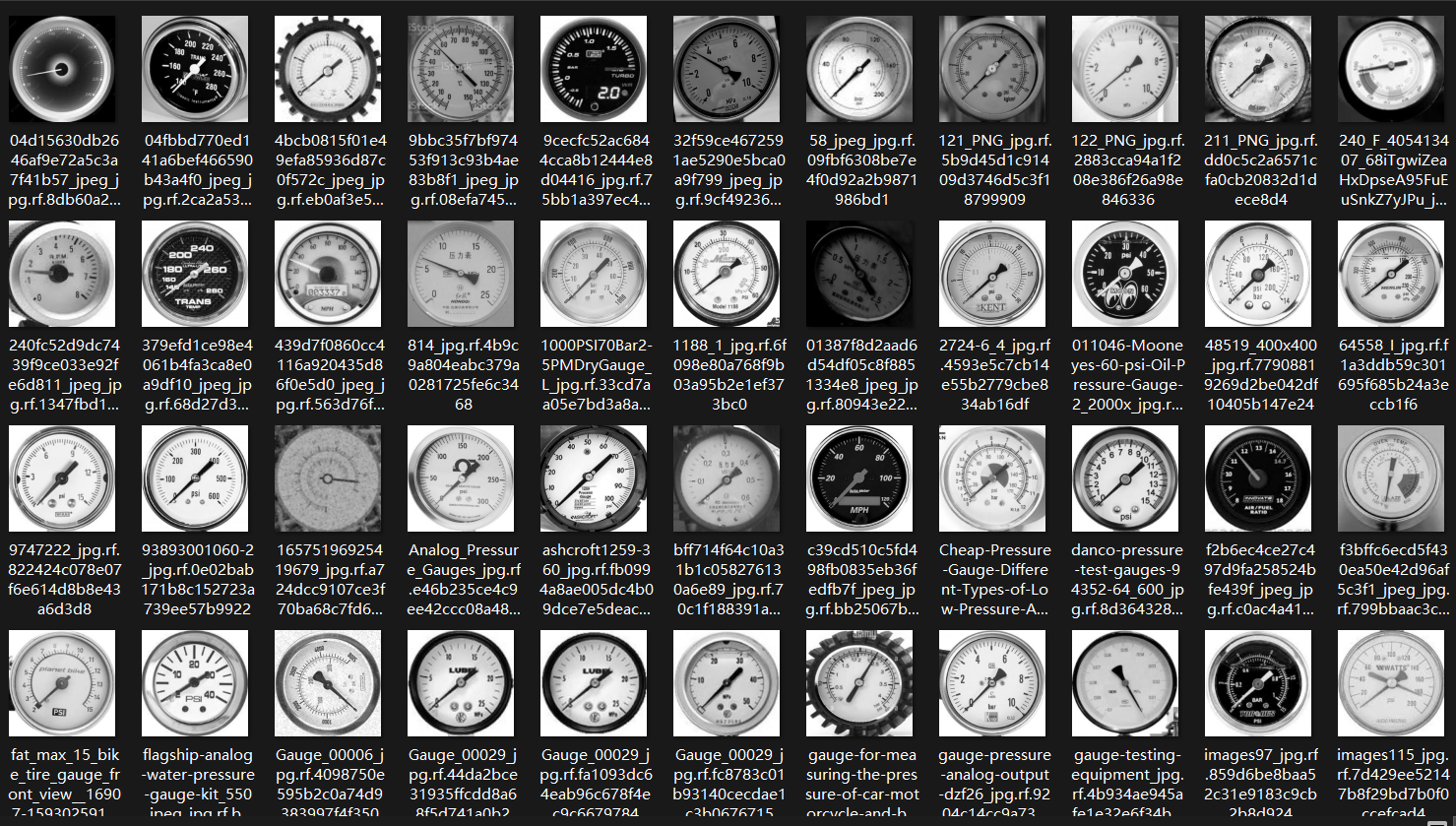

收集尽可能多的仪器仪表图像，涵盖不同品牌、型号、光照条件、背景和角度。可以从公开数据集、网络图片或实地拍摄获取。
在这里插入图片描述

3.2 数据标注

使用标注工具（如 Labelme, CVAT, Roboflow 等）对图像中的仪表进行标注。每个仪表需要框出其边界（Bounding Box），并赋予一个类别标签（如 pressure_gauge, temperature_gauge）。

标注格式： YOLO 使用 .txt 文件存储标注信息，格式为：

<class_id> <x_center> <y_center> <width> <height>

所有坐标值都是相对于图像宽高的归一化值（0-1）。

labelme数据标注保姆级教程：从安装到格式转换全流程，附常见问题避坑指南(含视频讲解)

3.3 数据集划分

将数据集划分为训练集（train）、验证集（val）和测试集（test），通常比例为 7:2:1 或 8:1:1。

3.4 数据集配置文件

创建一个 YAML 配置文件（如 gauges.yaml），定义数据集路径和类别信息：

train: /path/to/dataset/images/train
val: /path/to/dataset/images/val
test: /path/to/dataset/images/test# 类别数量
nc: 4# 类别名称
names: ['base', 'maximum', 'minimum', 'tip']

4. 模型训练

4.1 选择YOLOv12模型

YOLOv12 提供了多个预训练模型（yolo12n.pt, yolo12s.pt, yolo12m.pt, yolo12l.pt, yolo12x.pt），分别对应不同大小和精度。对于仪表识别，可根据计算资源和精度要求选择。

4.2 开始训练

使用 ultralytics 提供的命令行工具或 Python API 进行训练。

命令行方式：

yolo train data=gauges.yaml model=yolo12n.pt epochs=100 imgsz=640

Python API 方式：

from ultralytics import YOLO# 加载预训练模型
model = YOLO('yolo12n.pt')# 训练模型
results = model.train(data='gauges.yaml', epochs=100, imgsz=640)# 评估模型
results = model.val()

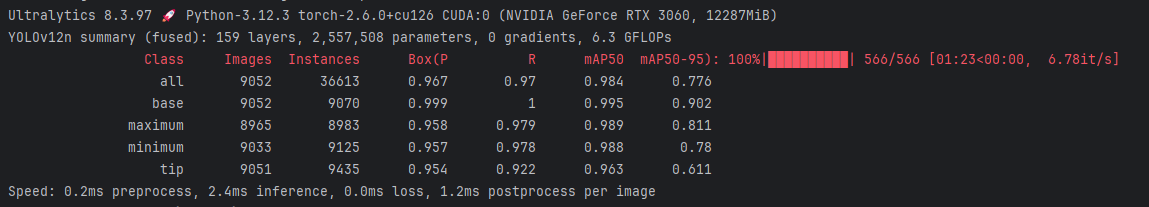

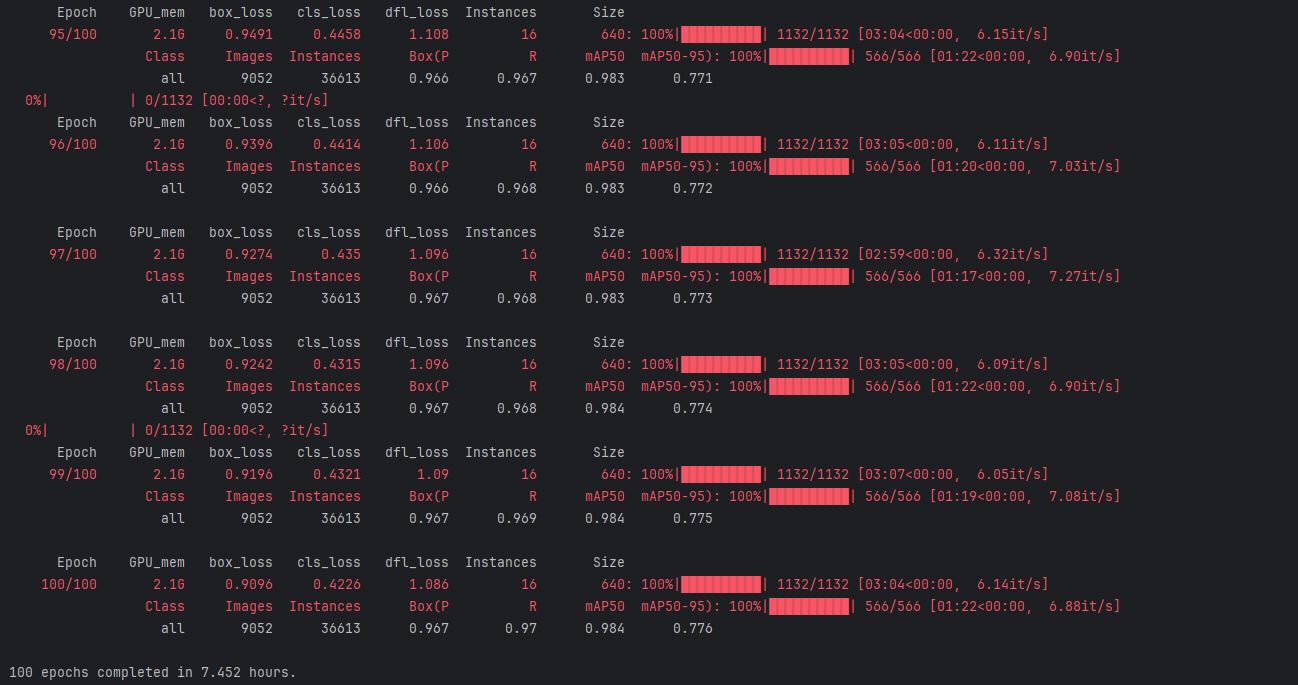

训练过程中，可以监控损失函数、mAP（mean Average Precision）等指标，判断模型收敛情况。
在这里插入图片描述

在这里插入图片描述

5. 仪器仪表识别实现

训练完成后，使用训练好的模型进行识别。

5.1 加载模型

from ultralytics import YOLO
import cv2# 加载训练好的模型
model = YOLO('runs/detect/train/weights/best.pt')  # 替换为最佳权重路径

5.2 图像识别

# 读取图像
img_path = 'test_gauge.jpg'
img = cv2.imread(img_path)# 使用模型进行预测
results = model(img)# 解析结果
for result in results:boxes = result.boxes  # 获取边界框for box in boxes:# 提取坐标和置信度x1, y1, x2, y2 = box.xyxy[0].cpu().numpy().astype(int)conf = box.conf.cpu().numpy()[0]cls = int(box.cls.cpu().numpy()[0])label = model.names[cls]# 在图像上绘制边界框和标签cv2.rectangle(img, (x1, y1), (x2, y2), (0, 255, 0), 2)cv2.putText(img, f'{label} {conf:.2f}', (x1, y1 - 10),cv2.FONT_HERSHEY_SIMPLEX, 0.9, (0, 255, 0), 2)# 显示结果
cv2.imshow('Instrument Recognition', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

5.3 视频流识别

可以将上述逻辑应用于摄像头视频流或视频文件：

cap = cv2.VideoCapture(0)  # 0 表示默认摄像头while True:ret, frame = cap.read()if not ret:breakresults = model(frame)# ... (同上，处理结果并绘制)cv2.imshow('Live Recognition', frame)if cv2.waitKey(1) == ord('q'):breakcap.release()
cv2.destroyAllWindows()
