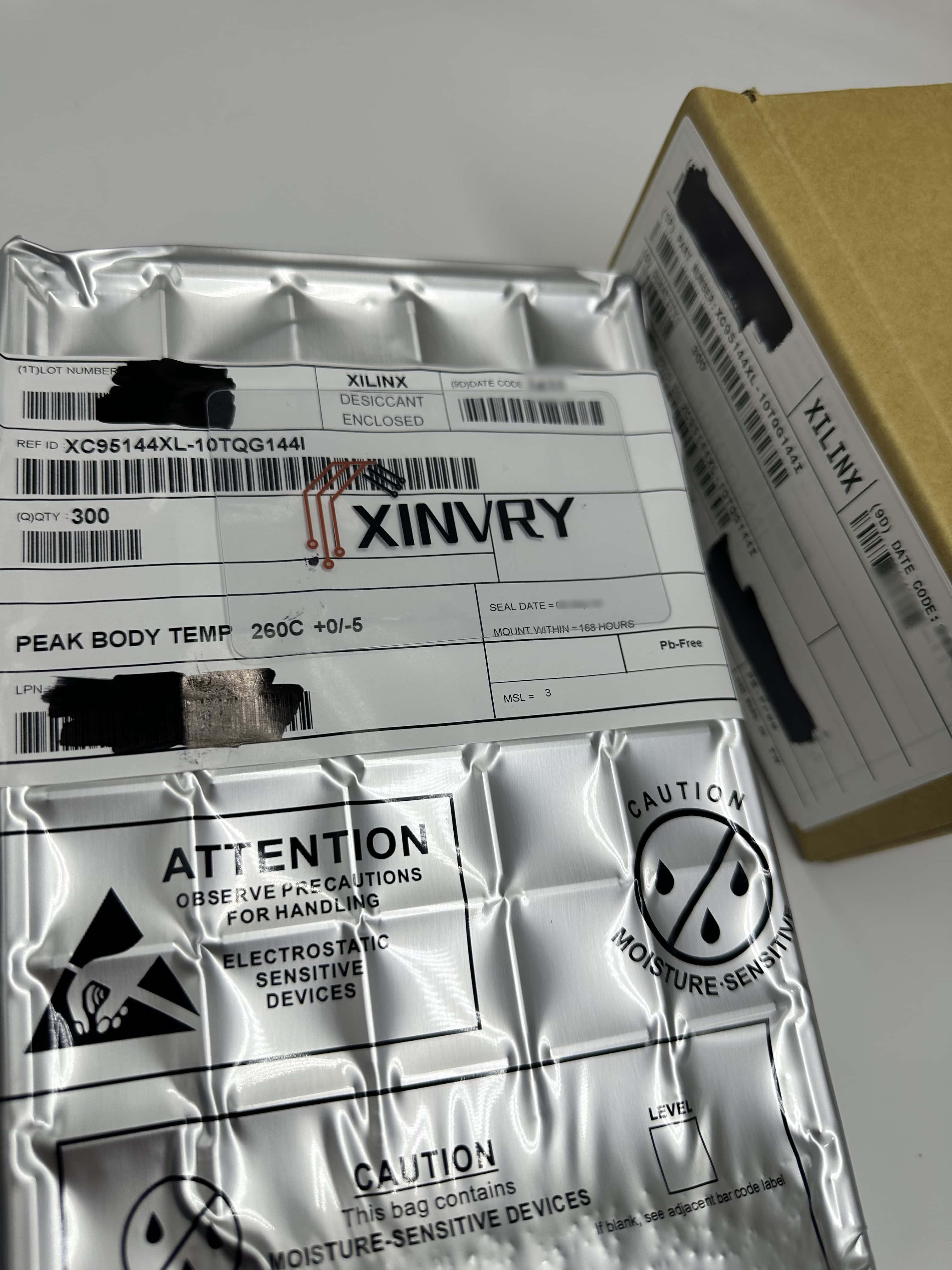

XC95144XL-10TQG144I Xilinx XC9500XL 高性能 CPLD
XC95144XL-10TQG144I 属于 Xilinx 的 XC9500XL 高性能 CPLD 家族，是一颗面向 3.3V 低电压系统的可编程逻辑器件。该器件以小封装、高速响应和良好的系统兼容性为设计目标，常用作系统控制/ glue-logic、I/O 缓冲、状态机、总线桥接与接口协议前端等场景中的可重编程逻辑单元。产品支持现场（in-system）编程与 IEEE-1149.1 JTAG 边界扫描，能在系统板上直接更新逻辑。
结构与资源
器件由八个 54V18 型 Function Block 组成，总计 144 个宏单元（macrocells），对外给出约 3,200 个“可用门”等效资源。宏单元采用增强型产品项分配机制，单个宏单元可支持多达 90 个 product-term（乘项）并可单独分配，从而在组合逻辑复杂度和可路由性之间提供较高的灵活性。内部交换矩阵采用 Fast CONNECT II 结构以提高路由效率与引脚重用能力。
时序性能与延时参数
XC95144XL 系列针对不同速度等级有明确的时序规范；-10 速度等级的典型 I/O→输出有效（tpd）上限为 10.0 ns，器件在高性能配置下报告 5 ns 级别的引脚-到-引脚延迟能力（典型设计条件下可实现较短的组合路径延迟）。器件的内部系统频率在不同模式下可达数百兆赫（文档中给出 178.6 MHz 的内部参考值作为体系频率上限参考，实际可达频率受设计结构与宏单元配置影响）。在时序约束上，使用者需关注 product-term 时序、局部时钟（p-term）和全局时钟（GCK）之间的延迟加和关系，以保证高频运行时的稳定性。
I/O、供电与电平兼容性
在 144 引脚 TQFP/封装版本中，器件通常提供约 117 路用户 I/O（具体取决于封装变体），I/O 支持多种电平工作模式：器件本体工作电压为 3.0–3.6 V（典型 3.3 V），输出可配置为 3.3V 或 2.5V 水平，同时多数输入引脚具有 5V 容限（5V tolerant），方便与多电压外设互联。器件具有总线保持（bus-hold）电路和输入迟滞（input hysteresis），有助于简化板级上拉/下拉设计与改善噪声容限。电源与地引脚分布在封装上的若干电源网络引脚上（VCCINT、VCCIO 分区），上电顺序与去耦设计须严格按照器件文档执行以避免配置错误或应力。
编程、配置与可靠性
器件支持在系统编程（ISP），采用标准 4-pin JTAG（TCK/TMS/TDI/TDO）链路进行编程、调试与边界扫描；文档说明器件的编程耐久性 >10,000 次擦写循环，数据保存期可达 20 年。针对现场编程有编程温度限制（编程期间建议环境温度在 0 ℃ 至 +70 ℃），设计应考虑该约束以避免在极端温度下进行闪存写入操作。器件还具备较强的 ESD 抗扰度（文档列出 >2000 V 的 ESD 保护规范）
电气与 AC 规范（工程要点）
器件在推荐工作条件下给出了完整的 DC/AC 规范，包括输入/输出阈值、输出驱动能力、I/O 电容、寄存器建立/保持时间、各种内部与外部延时（例如 TCO、TSU、TH 等）。-10 速度等级在数据表中列出的关键时序项（如 TPD、TCO、TSU/TH）为 PCB 时序约束和时钟树设计提供了依据；当系统中存在长线路或高驱动负载时，应使用文档规定的 AC 负载模型与测试条件来估算实际延迟与信号完整性情况。文档同时给出典型 ICC 与在低功耗模式下的电流估算公式，便于在不同设计填充率与切换率下进行功耗预测
