鸿蒙中Image白块问题分析与解决方案

news 2025/8/25 12:08:56

在应用开发中，Image白块问题（又称图片加载闪烁、布局跳动）是影响用户体验的常见问题。无论是Web前端还是鸿蒙应用，都需要系统性的解决方案来确保图片平滑加载和显示

1.1 什么是Image白块问题？

Image白块问题是指在图片加载过程中出现的以下现象：

布局跳动：图片从无到有加载时导致的页面布局重新计算
白色闪烁：图片加载前显示的空白区域
加载不一致：多张图片先后加载导致的视觉跳跃

1.2 问题产生的根本原因

异步加载机制：图片资源需要时间下载和解码
尺寸未知：加载前无法确定图片的准确尺寸
网络延迟：网络状况影响加载速度
渲染时机：浏览器/渲染引擎的图片处理机制

2 前端白块解决方案

2.1 基础解决方案

2.1.1 尺寸预设与占位符

<!-- 优化前：没有尺寸预设 -->
<img src="image.jpg" alt="示例图片"><!-- 优化后：预设尺寸 + 占位符 -->
<div class="image-container" style="width: 300px; height: 200px;"><img src="image.jpg" alt="示例图片"width="300" height="200"loading="lazy"onload="this.classList.add('loaded')"><div class="image-placeholder"></div>
</div><style>.image-container {position: relative;background-color: #f5f5f5;overflow: hidden;}.image-placeholder {position: absolute;top: 0;left: 0;width: 100%;height: 100%;background: linear-gradient(90deg, #f0f0f0 25%, #e0e0e0 50%, #f0f0f0 75%);background-size: 200% 100%;animation: loading 1.5s infinite;}img {opacity: 0;transition: opacity 0.3s ease;width: 100%;height: auto;}img.loaded {opacity: 1;}@keyframes loading {0% { background-position: 200% 0; }100% { background-position: -200% 0; }}
</style>

2.1.2 CSS宽高比盒子

/* 宽高比容器解决方案 */
.aspect-ratio-box {position: relative;width: 100%;height: 0;padding-top: 56.25%; /* 16:9 比例 */background-color: #f0f0f0;overflow: hidden;
}.aspect-ratio-box img {position: absolute;top: 0;left: 0;width: 100%;height: 100%;object-fit: cover;opacity: 0;transition: opacity 0.3s ease;
}.aspect-ratio-box img.loaded {opacity: 1;
}

2.2 高级解决方案

2.2.1 响应式图片与srcset优化

<picture><!-- WebP格式优先 --><source srcset="image.webp 1x, image@2x.webp 2x"type="image/webp"onload="this.parentElement.classList.add('loaded')"><!-- 传统格式回退 --><source srcset="image.jpg 1x, image@2x.jpg 2x"type="image/jpeg"onload="this.parentElement.classList.add('loaded')"><!-- 最终回退 --><img src="image.jpg" alt="响应式图片示例"width="800"height="450"loading="lazy"onload="this.classList.add('loaded')">
</picture>

2.2.2 Intersection Observer懒加载

class LazyImageLoader {constructor() {this.observer = null;this.initObserver();}initObserver() {this.observer = new IntersectionObserver((entries) => {entries.forEach(entry => {if (entry.isIntersecting) {this.loadImage(entry.target);this.observer.unobserve(entry.target);}});}, {rootMargin: '50px 0px',threshold: 0.01});}loadImage(imgElement) {const src = imgElement.dataset.src;const srcset = imgElement.dataset.srcset;if (src) {imgElement.src = src;}if (srcset) {imgElement.srcset = srcset;}imgElement.onload = () => {imgElement.classList.add('loaded');this.fadeInImage(imgElement);};imgElement.onerror = () => {this.handleImageError(imgElement);};}fadeInImage(imgElement) {imgElement.style.transition = 'opacity 0.3s ease';imgElement.style.opacity = '1';}handleImageError(imgElement) {imgElement.classList.add('error');imgElement.style.display = 'none';// 显示错误占位符const placeholder = document.createElement('div');placeholder.className = 'image-error';placeholder.innerHTML = '图片加载失败';imgElement.parentNode.appendChild(placeholder);}observeImage(imgElement) {this.observer.observe(imgElement);}
}// 使用示例
const lazyLoader = new LazyImageLoader();
document.querySelectorAll('img[data-src]').forEach(img => {lazyLoader.observeImage(img);
});

3 鸿蒙应用白块解决方案

3.1 基础解决方案

3.1.1 使用Image组件优化

// 基础Image组件使用优化
@Component
struct OptimizedImage {@State private isLoaded: boolean = false;@State private isLoading: boolean = false;@State private hasError: boolean = false;private imageSrc: ResourceStr;private imageWidth: number | string;private imageHeight: number | string;build() {Stack() {// 占位符if (!this.isLoaded && !this.hasError) {this.buildPlaceholder();}// 错误状态if (this.hasError) {this.buildErrorState();}// 图片组件Image(this.imageSrc).width(this.imageWidth).height(this.imageHeight).objectFit(ImageFit.Cover).opacity(this.isLoaded ? 1 : 0).onComplete((msg: { width: number, height: number }) => {this.isLoading = false;this.isLoaded = true;this.hasError = false;console.log('图片加载完成:', msg);}).onError(() => {this.isLoading = false;this.isLoaded = false;this.hasError = true;console.error('图片加载失败');}).interpolation(ImageInterpolation.High) // 高质量插值}.width(this.imageWidth).height(this.imageHeight).clip(true)}@BuilderbuildPlaceholder() {Column() {Progress().width(20).height(20)}.width('100%').height('100%').justifyContent(FlexAlign.Center).backgroundColor('#f5f5f5')}@BuilderbuildErrorState() {Column() {Image($r('app.media.image_error')).width(40).height(40)Text('图片加载失败').fontSize(12).fontColor('#999')}.width('100%').height('100%').justifyContent(FlexAlign.Center)}
}

3.2 高级解决方案

3.2.1 图片预加载与缓存管理

// 图片缓存管理器
class ImageCacheManager {private static instance: ImageCacheManager;private memoryCache: Map<string, image.PixelMap> = new Map();private diskCache: Map<string, string> = new Map();private maxMemoryCacheSize: number = 50 * 1024 * 1024; // 50MBprivate currentMemoryUsage: number = 0;static getInstance(): ImageCacheManager {if (!ImageCacheManager.instance) {ImageCacheManager.instance = new ImageCacheManager();}return ImageCacheManager.instance;}// 预加载图片async preloadImage(url: string, priority: number = 0): Promise<void> {if (this.memoryCache.has(url)) {return; // 已在缓存中}try {const pixelMap = await this.loadImage(url);this.addToCache(url, pixelMap);} catch (error) {console.warn(`预加载图片失败: ${url}`, error);}}// 加载图片async loadImage(url: string): Promise<image.PixelMap> {// 检查内存缓存if (this.memoryCache.has(url)) {return this.memoryCache.get(url)!;}// 检查磁盘缓存if (this.diskCache.has(url)) {const cachedPath = this.diskCache.get(url)!;return await this.loadFromDiskCache(cachedPath);}// 从网络加载return await this.loadFromNetwork(url);}// 从网络加载图片private async loadFromNetwork(url: string): Promise<image.PixelMap> {try {const response = await http.createHttp().request(url, {method: http.RequestMethod.GET,connectTimeout: 10000,readTimeout: 10000});if (response.responseCode === 200) {const arrayBuffer = response.result;const imageSource = image.createImageSource(arrayBuffer);const pixelMap = await imageSource.createPixelMap();// 添加到缓存this.addToCache(url, pixelMap);return pixelMap;} else {throw new Error(`HTTP ${response.responseCode}`);}} catch (error) {throw new Error(`网络加载失败: ${error.message}`);}}// 添加到缓存private addToCache(url: string, pixelMap: image.PixelMap): void {const imageSize = this.calculateImageSize(pixelMap);// 检查缓存大小，必要时清理if (this.currentMemoryUsage + imageSize > this.maxMemoryCacheSize) {this.evictCache();}this.memoryCache.set(url, pixelMap);this.currentMemoryUsage += imageSize;}// 清理缓存private evictCache(): void {// LRU缓存清理策略const entries = Array.from(this.memoryCache.entries());// 保留最近使用的50%的图片const itemsToKeep = Math.floor(entries.length * 0.5);for (let i = itemsToKeep; i < entries.length; i++) {const [url, pixelMap] = entries[i];const size = this.calculateImageSize(pixelMap);this.memoryCache.delete(url);this.currentMemoryUsage -= size;}}// 计算图片内存大小private calculateImageSize(pixelMap: image.PixelMap): number {const info = pixelMap.getImageInfo();return info.size.width * info.size.height * 4; // 假设RGBA_8888格式}
}

3.2.2 自定义图片组件封装

// 高级图片组件封装
@Component
export struct AdvancedImage {private src: ResourceStr;private width: number | string;private height: number | string;private fit: ImageFit = ImageFit.Cover;private radius: number = 0;@State private imageState: 'loading' | 'loaded' | 'error' = 'loading';@State private pixelMap: image.PixelMap | null = null;aboutToAppear() {this.loadImage();}async loadImage() {try {this.imageState = 'loading';if (typeof this.src === 'string' && this.src.startsWith('http')) {// 网络图片，使用缓存管理器const cacheManager = ImageCacheManager.getInstance();this.pixelMap = await cacheManager.loadImage(this.src);} else {// 本地资源this.pixelMap = null; // 让系统处理本地资源}this.imageState = 'loaded';} catch (error) {console.error('图片加载失败:', error);this.imageState = 'error';}}build() {Stack() {// 加载状态if (this.imageState === 'loading') {this.buildLoadingState();}// 错误状态if (this.imageState === 'error') {this.buildErrorState();}// 图片内容if (this.pixelMap) {// 使用PixelMap渲染Image(this.pixelMap).width(this.width).height(this.height).objectFit(this.fit).borderRadius(this.radius)} else {// 使用资源路径渲染Image(this.src).width(this.width).height(this.height).objectFit(this.fit).borderRadius(this.radius).onComplete(() => {this.imageState = 'loaded';}).onError(() => {this.imageState = 'error';})}}.width(this.width).height(this.height).clip(true)}@BuilderbuildLoadingState() {Column() {Progress().width(20).height(20)}.width('100%').height('100%').justifyContent(FlexAlign.Center).backgroundColor('#f5f5f5')}@BuilderbuildErrorState() {Column() {Image($r('app.media.ic_error')).width(40).height(40)Text('加载失败').fontSize(12).fontColor('#999')}.width('100%').height('100%').justifyContent(FlexAlign.Center).backgroundColor('#fff0f0')}
}

4 跨平台解决方案对比

4.1 技术方案对比

特性	Web前端方案	鸿蒙应用方案
占位符实现	CSS伪元素/渐变	Stack布局+Progress组件
懒加载机制	Intersection Observer	自定义滚动监听
缓存策略	Service Worker + Cache API	内存+磁盘多级缓存
错误处理	onerror事件监听	onError回调处理
性能优化	响应式图片+WebP	PixelMap+内存管理

4.2 最佳实践对比

优化领域	Web前端最佳实践	鸿蒙最佳实践
尺寸控制	宽高比盒子+CSS约束	固定尺寸+ObjectFit
加载策略	懒加载+预加载	预加载+缓存优先
格式优化	WebP+AVIF格式	合适的压缩格式
错误处理	错误占位符+重试机制	错误状态UI+重试功能
动画效果	CSS过渡动画	属性动画+转场效果

5、鸿蒙中Image白块解决方案

概述

在通过Image组件加载网络图片时，整个过程可分为四个关键阶段：组件创建、图片资源下载、图片解码和最终刷新显示。当加载的图片资源过大时，组件需等待下载与解码完成后才进行刷新。由于下载阶段耗时较长（尤其在网络波动或大文件场景下），图片在完全渲染前会显示为空白或浅色占位图，这种现象被称为“Image 白块”。它不仅影响视觉体验，还可能降低用户对应用性能的感知。

为减少白块出现，开发者可采用预下载与缓存机制：

预下载阶段：在组件创建前（如父页面初始化时），将网络图片通过应用沙箱的方式进行提前缓存。
缓存复用阶段：当Image组件加载时，首先检查应用沙箱是否存在缓存。若存在，则直接读取缓存数据；若不存在，再发起网络请求。非首次请求时，该机制可避免重复下载，从而缩短白块持续时间。

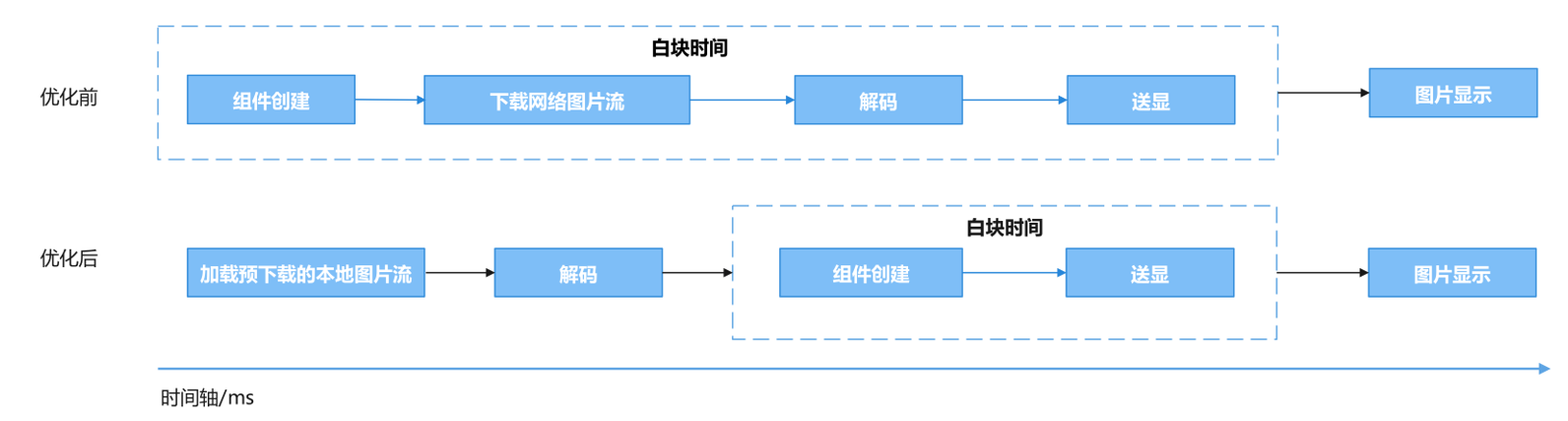

图1 Image加载网络图片两种方式对比

说明

1. 开发者在使用Image加载较大的网络图片时，网络下载推荐使用HTTP工具提前预下载。

2. 在预下载之后，开发者可根据业务自行选择数据处理方式，如将预下载后得到的ArrayBuffer转成BASE64、使用应用沙箱提前缓存、直接转PixelMap、或是业务上自行处理ArrayBuffer等多种方式灵活处理数据后，传给Image组件。

当子页面需要加载很大的网络图片时，可以在父页面提前将网络数据预下载到应用沙箱中，子组件加载时从沙箱中读取，减少白块出现时长。

场景案例

开发者使用Navigation组件时，通常会在主页引入子页面组件，在按钮中添加方法实现跳转子页面组件。当子页面中需展示一张较大的网络图片时，而Image未设置占位图时，会出现点击按钮后，子组件的Image组件位置出现长时间的Image白块现象。

本文将以应用沙箱提前缓存举例，给出减少Image白块出现时长的一种优化方案。

【优化前】：使用Image组件直接加载网络地址

使用Image组件直接加载网络地址。


@Builder
export function PageOneBuilder() {
PageOne();
}@Component
export struct PageOne {
pageInfo: NavPathStack = new NavPathStack();
@State name: string = 'pageOne';
@LocalStorageLink('imageData') imageData: PixelMap | undefined = undefined;build() {
NavDestination() {
Row() {
// Positive example: At this time, the Image has obtained the network image that has been loaded in advance,
// reducing the time for white blocks to appear.
Image(this.imageData)
.objectFit(ImageFit.Auto)
.width('100%')
.height('100%')
}
.width('100%')
.height('100%')
.justifyContent(FlexAlign.Center)
}
.title(this.name)
}
}

PageOne.ets

说明

使用Image直接加载网络图片时，可以使用.alt()的方式，在网络图片加载成功前使用占位图，避免白块出现时长过长，优化用户体验。

使用网络图片时，需要申请权限ohos.permission.INTERNET。具体申请方式请参考声明权限。

【优化后】：通过预下载的方式

子页面PageOne中需展示一张较大的网络图片，在父组件的aboutToAppear()中提前发起网络请求，并做判断文件是否存在，已下载的不再重复请求，存储在应用沙箱中。当父页面点击按钮跳转子页面PageOne，此时触发pixMap请求读取应用沙箱中已缓存解码的网络图片并存储在LocalStorage中，通过在子页面的Image中传入被@StorageLink修饰的变量ImageData进行数据刷新，图片送显。

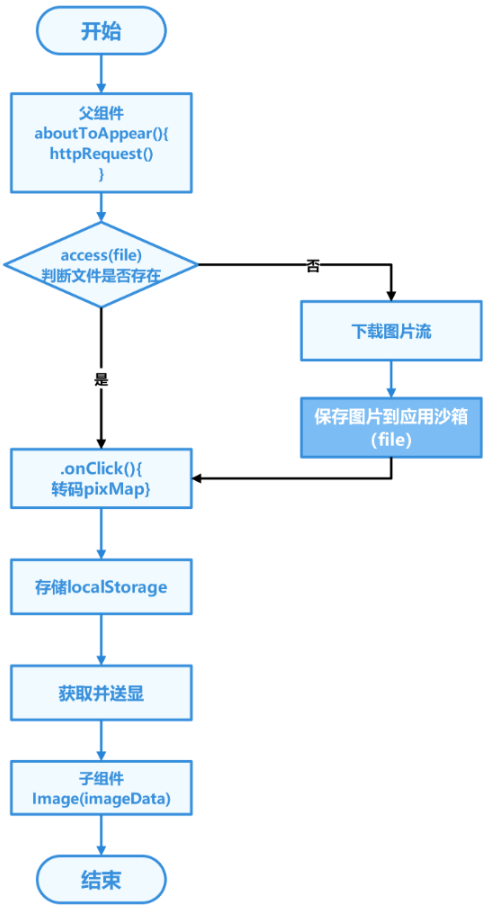

图2 使用预下载的方式，由开发者灵活地处理网络图片，减少白块出现时长

在父组件里aboutToAppear()中提前发起网络请求，当父页面点击按钮跳转子页面PageOne，此时触发pixMap请求读取应用沙箱中已缓存解码的网络图片并存储在localStorage中。非首次点击时，不再重复调用getPixMap()，避免每次点击都从沙箱里读取文件。

import { fileIo as fs } from '@kit.CoreFileKit';
import { image } from '@kit.ImageKit';
import { common } from '@kit.AbilityKit';
import { httpRequest } from '../utils/NetRequest';
import Logger from '../utils/Logger';// Obtain the path of the application file
const uiContext: UIContext | undefined = AppStorage.get('uiContext');
let context = uiContext?.getHostContext() as common.UIAbilityContext;
let filesDir = context.filesDir;
let fileUrl = filesDir + '/xxx.png'; // The image's network address suffix needs to be replaced by the real url.
let para: Record<string, PixelMap | undefined> = { 'imageData': undefined };
let localStorage: LocalStorage = new LocalStorage(para);
const TAG = '[GetPixMapFunc]';@Entry(localStorage)
@Component
struct MainPage {
@State childNavStack: NavPathStack = new NavPathStack();
@LocalStorageLink('imageData') imageData: PixelMap | undefined = undefined;getPixMap() { // Read files from the application sandbox
try {
let file = fs.openSync(fileUrl, fs.OpenMode.READ_WRITE); // Open the file in a synchronous manner
const imageSource: image.ImageSource = image.createImageSource(file.fd);
const options: image.InitializationOptions = {
'alphaType': 0, // transparency
'editable': false, // Editable or not
'pixelFormat': 3, // Pixel format
'scaleMode': 1, // Abbreviated value
'size': { height: 100, width: 100 }
};
fs.close(file)
imageSource.createPixelMap(options).then((pixelMap: PixelMap) => {
this.imageData = pixelMap;
});
} catch (e) {
Logger.error(TAG, 'Resource loading error, file or does not exist!');
}
}aboutToAppear(): void {
httpRequest(); // Initiate a network request ahead of the parent component
}build() {
Navigation(this.childNavStack) {
Column() {
Button('push Path to pageOne', { stateEffect: true, type: ButtonType.Capsule })
.width('80%')
.height(40)
.margin({ bottom: '36vp' })
.onClick(() => {
// Do not call getPixMap() repeatedly except for the first click to avoid reading files from the sandbox with each click.
if (!localStorage.get('imageData')) {
this.getPixMap();
}
this.childNavStack.pushPath({ name: 'pageOne' });
})
}
.width('100%')
.height('100%')
.justifyContent(FlexAlign.End)
}
.backgroundColor(Color.Transparent)
.title('ParentNavigation')
}
}

MainPage.ets

在NetRequest.ets中定义网络请求httpRequest()，通过fs.access()检查文件是否存在，当文件存在时不再重复请求，并写入沙箱中。

import { http } from '@kit.NetworkKit';
import { BusinessError } from '@kit.BasicServicesKit';
import { fileIo as fs } from '@kit.CoreFileKit';
import { common } from '@kit.AbilityKit';// Obtain the path of the application file
const uiContext: UIContext | undefined = AppStorage.get('uiContext');
let context = uiContext?.getHostContext() as common.UIAbilityContext;
let filesDir = context.filesDir;
let fileUrl = filesDir + '/xxx.png'; // The image's network address suffix needs to be replaced by the real url.export async function httpRequest() {
fs.access(fileUrl, fs.AccessModeType.READ).then((res) => { // Check whether files exist
if (!res) { // If the address does not exist in the sandbox, re-request the network image resource
http.createHttp()
// Please fill in a specific network image address here, example: https://img.picui.cn/free/2024/09/09/66deb127cf1c0.png
// If you fill in the real address, you need to replace the global fileUrl with the real address suffix.
.request('https://example.com/xxx.png',
(error: BusinessError, data: http.HttpResponse) => {
if (error) {
// If the download fails, no subsequent logic is executed
return;
}
// Processing data returned by network requests
if (http.ResponseCode.OK === data.responseCode) {
const imageData: ArrayBuffer = data.result as ArrayBuffer;
// Save the image to the app sandbox
readWriteFileWithStream(imageData);
}
}
)
}
})
}// Write to the sandbox
async function readWriteFileWithStream(imageData: ArrayBuffer): Promise<void> {
let outputStream = fs.createStreamSync(fileUrl, 'w+');
await outputStream.write(imageData);
outputStream.closeSync();
}

NetRequest.ets

在子组件中通过在子页面的Image中传入被@StorageLink修饰的变量ImageData进行数据刷新，图片送显。

@Builder
export function PageOneBuilder(name: string, param: Object) {
PageOne()
}@Component
export struct PageOne {
pageInfo: NavPathStack = new NavPathStack();
@State name: string = 'pageOne';
@LocalStorageLink('imageData') imageData: PixelMap | undefined = undefined;build() {
NavDestination() {
Row() {
// Positive example: At this time, the Image has obtained the network image that has been loaded in advance,
// reducing the time for white blocks to appear.
Image(this.imageData)
.objectFit(ImageFit.Auto)
.width('100%')
.height('100%')
}
.width('100%')
.height('100%')
.justifyContent(FlexAlign.Center)
}
.title(this.name)
}
}

PageOne.ets

性能分析

下面，使用trace对优化前后性能进行对比分析。

【优化前】

分析阶段的起点为父页面点击按钮开始计时即trace的H:DispatchTouchEvent，结束点为子页面图片渲染的首帧出现即H:CreateImagePixelMap标签后的第一个Vsync，记录白块出现时间为1.3s，其中以H:HttpRequestInner的标签起始为起点到H:DownloadImageSuccess标签结束为终点记录时间，即为网络下载耗时1.2s，因此使用Image直接加载网络图片时，出现长时间Image白块，其原因是需要等待网络下载资源完成。

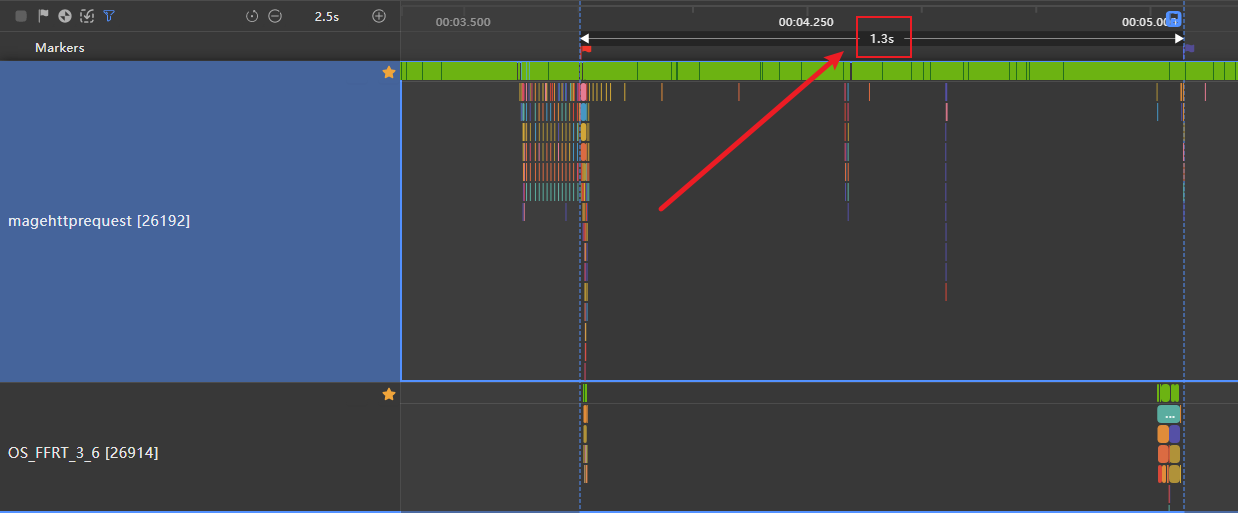

图3 直接使用Image加载网络数据

【优化后】

分析阶段的起点为父页面点击按钮开始计时即trace的H:DispatchTouchEvent，结束点为子页面图片渲染的首帧出现即H:CreateImagePixelMap标签后的第一个Vsync，记录白块出现时间为32.6ms，其中记录H:HttpRequestInner的标签耗时即为提前网络下载的耗时1.16s，对比白块时长可知提前预下载可以减少白块出现时长。

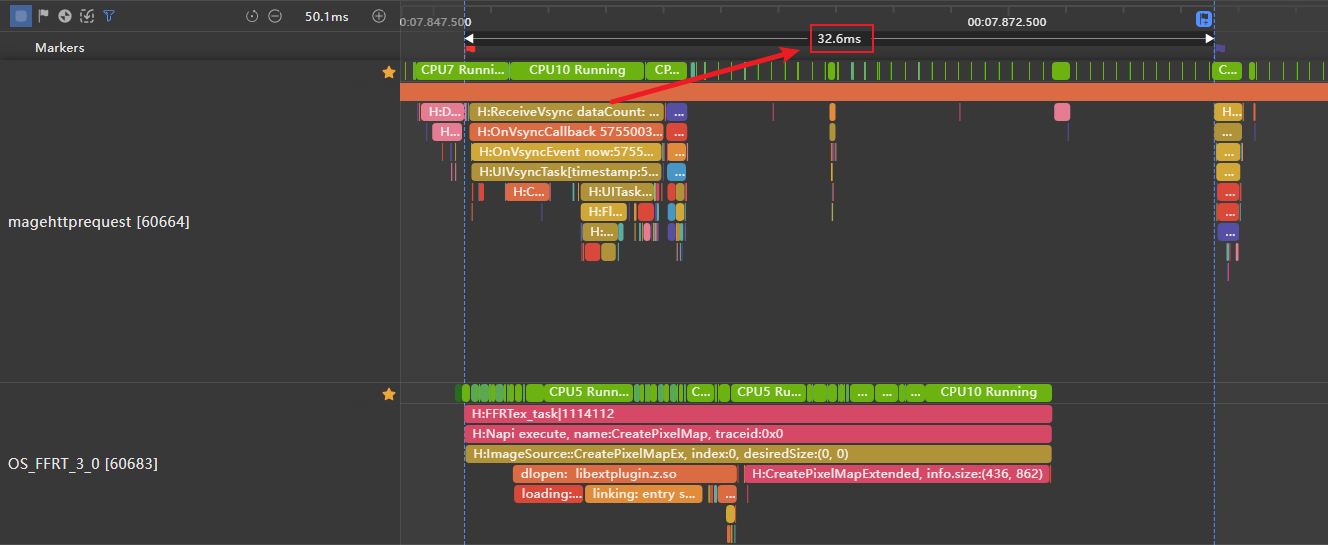

图4 使用预下载的方式

说明

网络下载耗时实际受到网络波动影响，优化前后的网络下载耗时数据总体差异在1s内，提供的性能数值仅供参考。

效果对比

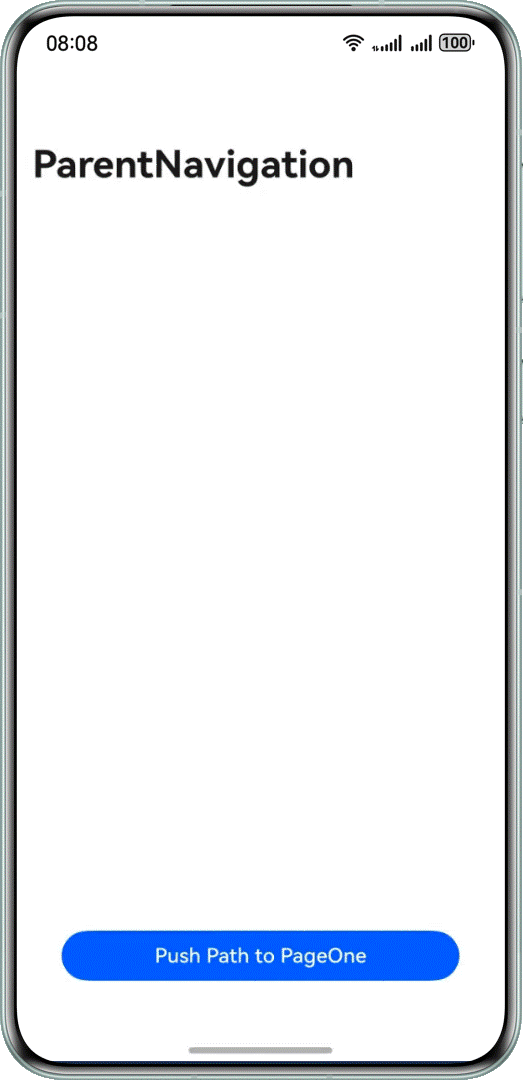

（优化前）直接使用Image加载网络数据，未使用预下载

（优化后）使用预下载

性能对比

对比数据如下：

方案	白块出现时长(毫秒)	白块出现时长
（优化前）直接使用Image加载网络数据，未使用预下载	1300	图片位置白块出现时间较长
（优化后）使用预下载	32.6	图片位置白块出现时间较短
