目标检测数据集第005期-基于yolo标注格式的PCB组件检测数据集(含免费分享)

超实用PCB组件检测数据集分享，助力计算机视觉研究！

1、背景：为什么需要高质量的 PCB 组件检测数据集？

在电子制造行业，印刷电路板（PCB）作为电子产品的 "骨架"，其质量直接决定了设备的性能与可靠性。从智能手机到工业机器人，每一块 PCB 都包含电阻、电容、芯片等数十甚至上百种组件，这些组件的位置偏移、缺失或损坏都可能导致产品故障。

传统的 PCB 质量检测依赖人工视觉检查，不仅效率低下（一条生产线每小时可产生数千块 PCB），还容易因疲劳、主观判断差异导致漏检。随着计算机视觉与深度学习技术的发展，自动化检测成为趋势 —— 通过算法自动识别 PCB 上的组件并判断其状态，可将检测效率提升 10 倍以上，准确率稳定在 99% 以上。

然而，算法的训练离不开高质量、大规模的标注数据。此前，公开的 PCB 组件数据集存在三大痛点：

• 数据分散：不同研究机构发布的数据集格式不一、场景单一，难以直接复用；
• 标注标准不统一：部分数据集仅标注了少数组件类型，或边界框标注精度不足；
• 场景覆盖有限：缺乏对复杂 PCB（如多层板、高密度组件板）的标注数据。

为解决这些问题，PCB组件检测数据集 应运而生。该数据集整合了多个权威来源的优质数据，统一格式并优化标注，为开发者和研究者提供了 "开箱即用" 的训练资源。

2、数据详情：整合多方优势，打造高质量训练素材

（1）数据来源与整合亮点

数据集整合了以下 5 个专业数据集的核心内容，覆盖不同场景、不同拍摄条件下的 PCB 图像：

• pcb-oriented-detection：以带方向标注的 PCB 组件图像为特色，支持旋转组件的识别；
• pcb-component-detection：包含高精度手动标注的常见电子元件数据；
• FICS-PCB：提供可见光、红外等多模态图像，适用于复杂光照条件下的检测任务；
• PCB-Vision：涵盖高密度 PCB 板图像，组件种类更丰富；
• CompDetect Dataset：包含大量工业级 PCB 缺陷样本。

整合过程中，所有图像均保留原始高清质量，仅对 PCB-Vision 数据进行了旋转处理，以确保组件边界框的精准性（减少背景干扰，提升模型训练效率）。

（2）数据格式与授权

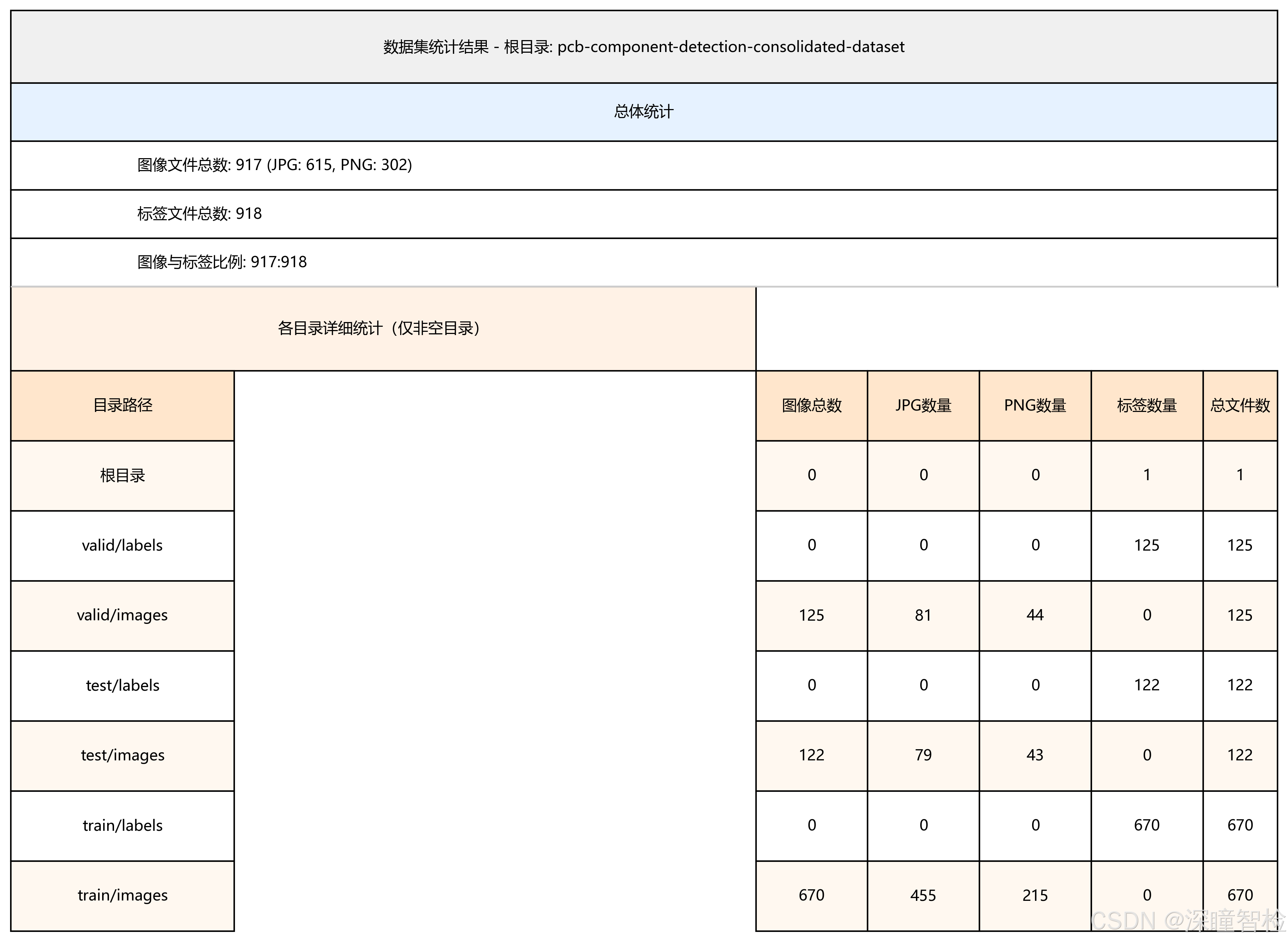

• 格式：统一转换为 YOLO 格式（当前目标检测领域最流行的格式之一），支持直接用于 YOLOv5、YOLOv8/v11 等主流模型训练。

3、应用场景：从实验室到生产线的全链路价值

该数据集凭借其丰富性和实用性，可广泛应用于以下场景：

• PCB 组件检测模型训练：开发者可基于数据集训练高精度目标检测模型，实现电阻、电容、芯片等组件的自动识别与定位；
• 缺陷检测系统开发：结合组件位置信息，可进一步开发缺陷检测功能，识别组件缺失、偏移、焊点异常等问题；
• 工业机器人视觉引导：为装配机器人提供视觉支持，实现 PCB 组件的自动抓取与精准放置；
• 学术研究与教学：为计算机视觉、深度学习领域的研究者提供标准化数据，用于算法优化与创新研究；也可作为高校相关专业的教学案例，帮助学生理解目标检测在工业场景中的应用。
