Linux综合练习（dns，dhcp，nfs，web）

news 2025/8/25 5:56:35

Linux综合练习（dns，dhcp，nfs，web）

一、实验需求

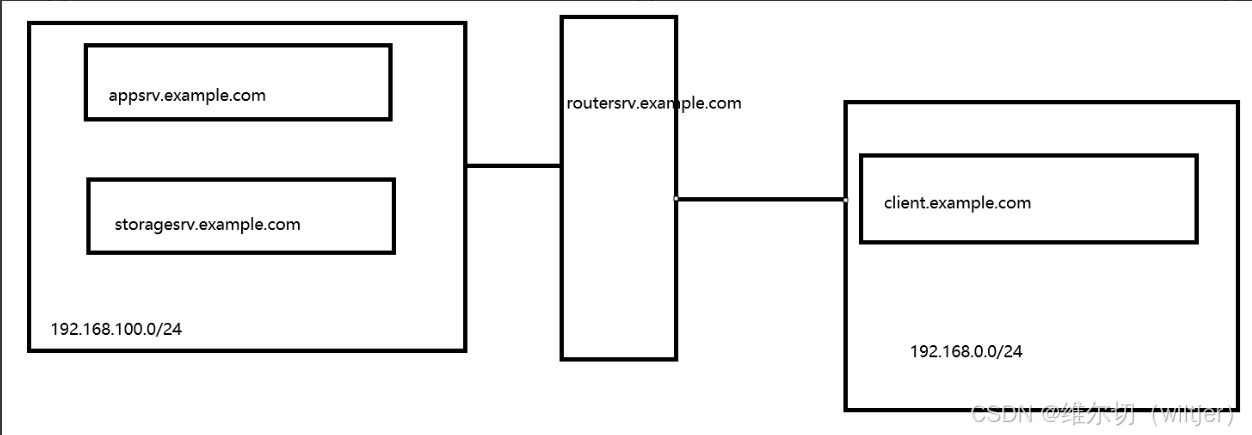

1、实验拓扑

在这里插入图片描述

2、实验配置参数

主机名	IP地址	网关	网卡模式
appsrvexample.com	192.168.100.10	192.168.100.254	NAT
storagesrv.example.com	192.168.100.20	192.168.100.254	NAT
toutersrv.example.com	192.168.100.254	192.168.100.254	NAT
	192.168.0.254	192.168.0.254	仅主机
client.example.com	DHCP获取		仅主机

3、实验需求

APPSRV：
- DNS
  - 部署主 DNS 服务器
  - 为 example.com 域提供域名解析
- DHCP
  - 为 client 客户端网络分配地址，地址池范围为：192.168.0.110-192.168.0.190/24
  - 域名解析服务器：按照实际需求配置DNS服务器地址选项
  - 按照实际需求配置网关地址选项
- WEB
  - DocumentRoot 为 /luoqi
  - 要求通过 http://www.example.com 能够成功访问该站点，内容为 welcome to luoqi
STORAGESRV
- NFS
  - 共享 /webdata 目录
  - 用于存储 appsrv 主机的 web 数据
  - 仅允许 appsrv 主机访问该共享
ROUTERSRV
- ROUTE
  - 开启路由转发，为当前实验环境提供路由功能
- DHCP
  - 安装 DHCP 中继
  - 允许客户端通过中继服务获取网络地址

4、实验验证

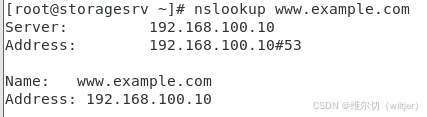

在 storagesrv 使用 nslookup 命令解析 www.example.com ，并截图

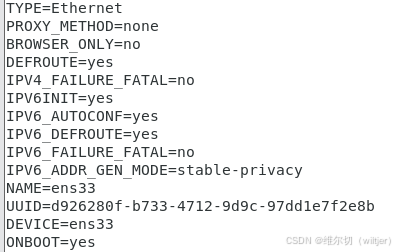

在 client 中的网卡的配置文件，并截图

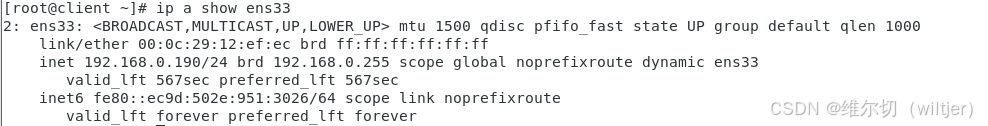

在 client 中执行 ip a show ens33 命令，并截图

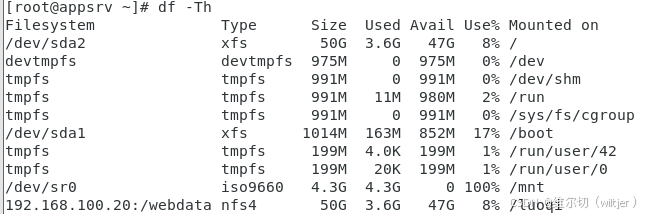

在 appsrv 中执行 df -Th 命令，并截图
在 storagesrv 中执行 cat /etc/exports ，并截图
在 storagesrv 中使用命令 curl http://www.example.com ，并截图

二、实验步骤

前提：

关闭防火墙和selinux

systemctl stop firewalld.service
systemctl disable firewalld.servicevim /etc/selinux/configSELINUX=disabled

1、DHCP

按照需求配置好主机名和网络配置参数

略

在 APPSRV 上配置 DHCP 服务器

[root@appsrv ~] yum -y install dhcp
[root@appsrv ~] cp -p /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf
[root@appsrv ~] vim /etc/dhcp/dhcpd.confsubnet 192.168.100.0 netmask 255.255.255.0 {}# A slightly different configuration for an internal subnet.subnet 192.168.0.0 netmask 255.255.255.0 {range 192.168.0.110 192.168.0.190;#  option domain-name-servers ns1.internal.example.org;#  option domain-name "internal.example.org";option routers 192.168.0.254;#  option broadcast-address 10.5.5.31;default-lease-time 600;max-lease-time 7200;}[root@appsrv ~] systemctl restart dhcpd
[root@appsrv ~] systemctl enable dhcpd

在 ROUTERSRV 上配置 DHCP 中继器

[root@toutersrv ~] vim /etc/sysctl.confnet.ipv4.ip_forward = 1dhcrelay 192.168.100.10

修改 client 网卡配置文件

[root@client ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33BOOTPROTO=dhcp

2、DNS

在 APPSRV 上配置 DNS主服务器

[root@appsrv ~] yum -y install bind-chroot
[root@appsrv ~] vim /etc/named.conflisten-on port 53 { any; };listen-on-v6 port 53 { any; };allow-query     { any; };[root@appsrv ~] vim /etc/named.rfc1912.zoneszone "example.com" IN {type master;file "yyh.com";allow-update { none; };};zone "100.168.192.in-addr.arpa" IN {type master;file "com.yyh";allow-update { none; };};[root@appsrv ~] cd /var/named/
[root@appsrv named] cp -p named.localhost yyh.com
[root@appsrv named] cp -p named.empty com.yyh
[root@appsrv named] vim yyh.com$TTL 1D@       IN SOA  appsrv.example.com. root.example.com. (2025082301      ; serial1D      ; refresh1H      ; retry1W      ; expire3H )    ; minimumNS      appsrv.example.com.appsrv  IN      A       192.168.100.10[root@appsrv named] vim com.yyh$TTL 3H@       IN SOA  appsrv.example.com. root.example.com. (2025082301      ; serial1D      ; refresh1H      ; retry1W      ; expire3H )    ; minimumNS      appsrv.example.com.10      IN      PTR     appsrc.example.com.[root@appsrv ~] systemctl restart named
[root@appsrv ~] systemctl enable named

在 STORAGESRV 上修改网卡配置文件

[root@storagesrv ~] vim /etc/sysconfig/network-scripts/ifcfg-ens33DNS1=192.168.100.10[root@storagesrv ~] systemctl restart network

3、NFS

在 STORAGESRV 上配置 NFS 服务器

[root@storagesrv ~] yum -y install nfs-utlis rpcbind
[root@storagesrv ~] mkdir /webdata
[root@storagesrv ~] chmod 0+w /webdata/
[root@storagesrv ~] vim /etc/exports/webdata 192.168.100.10/24(rw)[root@storagesrv ~] systemctl restart rpcbind
[root@storagesrv ~] systemctl enable rpcbind
[root@storagesrv ~] systemctl restart nfs-server
[root@storagesrv ~] systemctl enable nfs-server

在 APPSRV 上挂载

[root@appsrv ~] mkdir /luoqi
[root@appsrv ~] vim /etc/fstab192.168.100.20:/webdata /luoqi nfs defaults,rw 0 0[root@appsrv ~] mount -a

4、WEB

在 APPSRV 上配置虚拟主机

[root@appsrv ~] echo welcome to luoqi > /luoqi/index.html
[root@appsrv ~] yum -y install httpd
[root@appsrv ~] cp -p /usr/share/doc/httpd-2.4.6/httpd-vhosts.conf /etc/httpd/conf.d/
[root@appsrv ~] vim /etc/httpd/conf.d/httpd-vhosts.conf<VirtualHost 192.168.100.10:80>DocumentRoot "/luoqi"ServerName www.example.com<Directory "/luoqi">AllowOverride None# Allow open access:Require all granted</Directory></VirtualHost>[root@appsrv ~] vim /var/named/yyh.comwww     IN      A       192.168.100.10[root@appsrv ~] vim /etc/sysconfig/network-scripts/ifcfg-ens33DNS1=192.168.100.10systemctl restart httpd
systemctl restart named
systemctl restart network
