Louvain 算法是一种基于模块度最大化的社区检测算法，核心目标是在复杂网络中找到“内部连接紧密、外部连接稀疏”的社区结构。它的优势在于高效性（可处理百万级节点的大规模网络）和近似最优解，通过“局部优化→社区聚合”的迭代流程实现模块度的逐步提升，最终得到稳定的社区划分。

一、目标：最大化“模块度（Modularity, Q）”

要理解 Louvain 算法，首先必须明确其优化目标——模块度 Q。模块度是衡量“社区划分质量”的量化指标，它描述了“网络实际社区内的边密度”与“随机网络中相同社区内的边密度”的差异：

• 若 Q > 0：实际社区内边更密集，划分有效；
• Q 越大（最大值约 0.7）：社区结构越显著。

1. 模块度 Q 的数学定义（无向无权网络）

对于无向无权网络，模块度公式表示为：
$$Q=\frac{1}{2m}\sum _{i,j}\left(A_{ij}-\frac{k_i{k}_j}{2m}\right)\delta (c_i,c_j)$$

各符号含义：

符号	含义解释
$A_{ij}$	网络的邻接矩阵元素：若节点 $i$ 和 $j$ 之间有边，$A_{ij}=1$；否则 $A_{ij}=0$。
$k_i$	节点 $i$ 的度（即与节点 $i$ 直接相连的边数）。
$m$	网络的总边数（$m=\frac{1}{2}{\sum }_{i,j}{A}_{ij}$，无向图边计数不重复）。
$c_i$	节点 $i$ 所属的社区标签（如 $c_i=0$ 表示节点 $i$ 在社区 0 中）。
$\delta (x,y)$	克罗内克函数：若 $x=y$（节点 $i$ 和 $j$ 同属一个社区），$\delta =1$；否则 $\delta =0$。

2. 模块度变化量 ΔQ：节点移动的判断依据

Louvain 算法不直接计算全局 Q，而是通过局部模块度变化量 ΔQ 决定节点的移动——即“将某个节点 $u$ 从当前社区移动到相邻节点 $v$ 的社区后，模块度的变化值”。只有当 ΔQ > 0 时，移动才会提升全局模块度，才会执行。

节点 $u$ 移动到社区 $C$ 的 ΔQ 公式（简化版，核心逻辑）：
$$\Delta Q=\left(\frac{{\sum }_{in}+k_{u,C}}{2m}-{\left(\frac{{\sum }_{tot}+k_u}{2m}\right)}^2\right)-\left(\frac{{\sum }_{in}}{2m}-{\left(\frac{{\sum }_{tot}}{2m}\right)}^2-{\left(\frac{k_u}{2m}\right)}^2\right)$$

各符号含义（聚焦局部社区 $C$ 和节点 $u$）：

符号	含义解释
${\sum }_{in}$	社区 $C$ 内部所有边的总权重（无权网络中即边数）。
$k_{u,C}$	节点 $u$ 与社区 $C$ 内所有节点之间的边的总权重（即 $u$ 到 $C$ 的“连接强度”）。
${\sum }_{tot}$	社区 $C$ 内所有节点的度的总和（即社区 $C$ 与外部节点连接的“总能力”）。
$k_u$	节点 $u$ 的总度（同前）。

二、Louvain 算法的核心流程：两阶段迭代

Louvain 算法通过反复执行两个阶段，逐步聚合社区、提升模块度，直到模块度无法再优化为止。整个过程是“自下而上”的社区合并（从每个节点单独为一个社区，到最终聚合为少数几个大社区）。

阶段 1：局部移动（Local Moving Phase）—— 优化单个节点的社区归属

目标：对每个节点单独调整社区，最大化局部 ΔQ，直到网络中所有节点都无法通过移动提升模块度。
具体步骤：

1. 初始状态：将网络中每个节点都视为一个独立的社区（即初始社区数 = 节点数）。
2. 遍历节点：按随机顺序（或固定顺序）遍历每个节点 $u$。
3. 尝试移动：对节点 $u$ 的每个相邻节点 $v$（即与 $u$ 有边相连的节点），计算“将 $u$ 移动到 $v$ 所属社区 $C$”的 ΔQ。
4. 选择最优移动：
   • 若所有 ΔQ 均 ≤ 0：节点 $u$ 保持在原社区；
   • 若存在 ΔQ > 0：选择 ΔQ 最大的社区，将 $u$ 移动过去。
5. 重复迭代：重复步骤 2-4，直到遍历所有节点后，没有任何节点的移动能提升模块度（此阶段终止）。

阶段 2：社区聚合（Community Aggregation Phase）—— 构建“超级节点”网络

目标：将阶段 1 得到的每个社区，聚合为一个“超级节点”，缩小网络规模，为下一轮迭代做准备。
具体步骤：

1. 创建超级节点：每个社区对应一个新的“超级节点”（例如，社区 0 聚合为超级节点 $C_0$，社区 1 聚合为 $C_1$ 等）。
2. 计算超级节点间的边权重：
   • 若原网络中，社区 $C_a$ 的节点与社区 $C_b$ 的节点之间有 $w$ 条边（无权网络中 $w$ 是边数，加权网络中 $w$ 是边权重总和），则在新网络中，超级节点 $C_a$ 与 $C_b$ 之间添加一条权重为 $w$ 的边。
   • 注意：社区内部的边（同一社区节点间的边）会被“折叠”到超级节点内部，不计入超级节点间的边（因为后续迭代只关注社区间的连接）。
3. 生成新网络：新网络的节点是超级节点，边是超级节点间的聚合边权重，网络规模大幅缩小。

迭代终止条件

将阶段 2 生成的新网络，再次代入阶段 1（局部移动） 和阶段 2（社区聚合），反复迭代。直到某一轮迭代后，模块度不再提升（即阶段 1 无法通过移动节点优化 ΔQ，阶段 2 也无法生成更优的超级节点网络），算法终止。

import networkx as nx
import community as community_louvain
import matplotlib.pyplot as plt
import matplotlib.colors as mcolors# 设置中文字体
plt.rcParams["font.family"] = ["SimHei"]  # Windows系统# 1. 构建水果相关的有向无环图（DAG）
G = nx.DiGraph()# 添加节点
nodes = ["苹果", "香蕉", "橙子", "草莓",  # 水果"红色", "黄色", "橙色", "甜味", "酸味",  # 属性"颜色", "味道", "浆果", "核果"  # 类别
]
G.add_nodes_from(nodes)# 添加有向边（确保无环）
edges = [("苹果", "红色"), ("苹果", "甜味"), ("苹果", "核果"),("香蕉", "黄色"), ("香蕉", "甜味"),("橙子", "橙色"), ("橙子", "酸味"),("草莓", "红色"), ("草莓", "甜味"), ("草莓", "浆果"),("红色", "颜色"), ("黄色", "颜色"), ("橙色", "颜色"),("甜味", "味道"), ("酸味", "味道")
]
G.add_edges_from(edges)# 可视化原始有向图
plt.figure(figsize=(10, 6))
pos = nx.spring_layout(G, seed=42)
# 原始图使用红色系为主的颜色
nx.draw_networkx_nodes(G, pos, node_size=800, node_color='lightcoral')
nx.draw_networkx_labels(G, pos, font_size=12, font_family=plt.rcParams["font.family"], font_color='white')
nx.draw_networkx_edges(G, pos, arrowstyle="->", arrowsize=10)

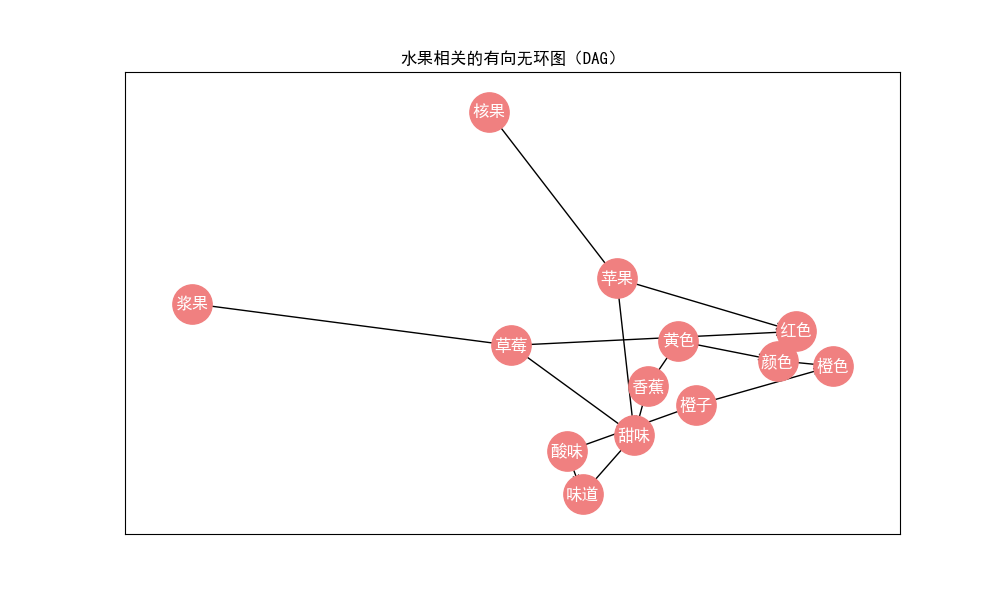

plt.title("水果相关的有向无环图（DAG）")
plt.show()# 2. 转换为无向图以适配Louvain算法
G_undirected = G.to_undirected()# 3. 计算社区划分
partition = community_louvain.best_partition(G_undirected)# 输出分组结果
print("社区划分结果：")
for community_id in set(partition.values()):members = [node for node, id in partition.items() if id == community_id]print(f"社区 {community_id}：{members}")# 4. 可视化社区划分 - 使用自定义颜色列表（避免黄色，增加红色系）
plt.figure(figsize=(10, 6))# 自定义颜色列表（选择与白色文字对比度高的颜色，替换黄色为红色系）
custom_colors = ['#FF6B6B',  # 浅红色'#4ECDC4',  # 青绿色'#45B7D1',  # 天蓝色'#FFA07A',  # 浅橙色'#98D8C8'   # 淡青色
]# 根据社区数量选择合适的颜色
num_communities = max(partition.values()) + 1
used_colors = custom_colors[:num_communities]# 绘制节点（使用自定义颜色）
nx.draw_networkx_nodes(G_undirected, pos, partition.keys(),node_size=800, node_color=[used_colors[id] for id in partition.values()])# 绘制标签（白色文字）
nx.draw_networkx_labels(G_undirected, pos, font_size=12, font_family=plt.rcParams["font.family"],font_color='white')# 绘制边

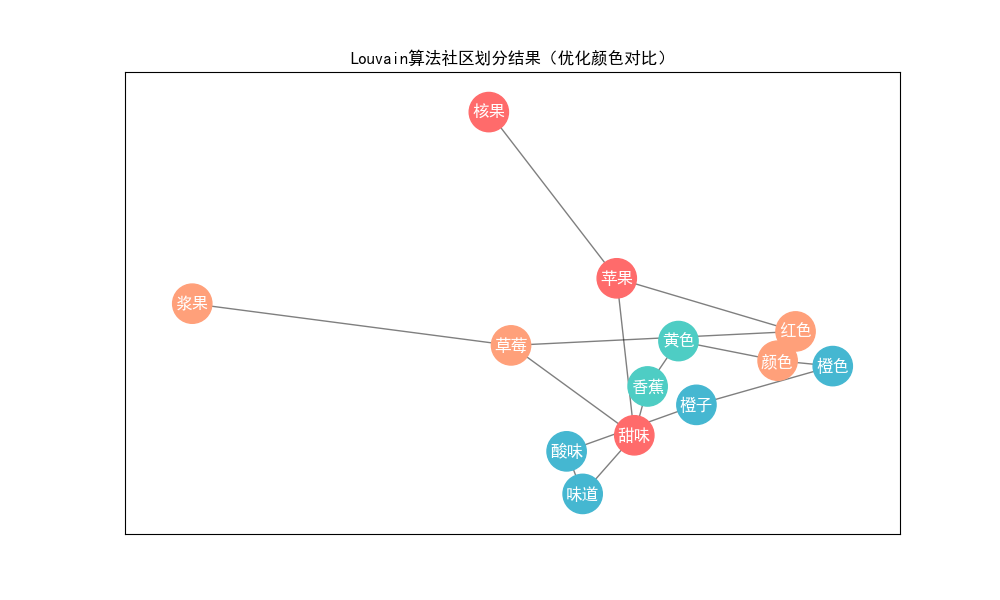

nx.draw_networkx_edges(G_undirected, pos, alpha=0.5)plt.title("Louvain算法社区划分结果")
plt.show()

为何 Louvain 算法高效且实用？

1. 低时间复杂度：每轮迭代的时间复杂度约为 $O(n)$（$n$ 是节点数），即使是百万级节点的网络，也能快速运行（这是它比传统全局优化算法（如谱聚类）更实用的核心原因）。
2. 近似最优解：虽然是局部优化，但通过多轮迭代的社区聚合，最终能逼近全局最大模块度（在大多数真实网络中，效果接近最优）。
3. 适配无向网络：标准 Louvain 算法仅支持无向网络（加权/无权均可）；若处理有向网络（水果 DAG），需先将其转换为无向网络（如 G.to_undirected()）。

结合代码，对应算法原理

import networkx as nx
import community as community_louvain
import matplotlib.pyplot as plt# 1. 构建水果DAG（有向）
G = nx.DiGraph()
nodes = ["苹果", "香蕉", "橙子", "草莓", "红色", "黄色", "橙色", "甜味", "酸味", "颜色", "味道", "浆果", "核果"]
G.add_nodes_from(nodes)
edges = [("苹果", "红色"), ("苹果", "甜味"), ("苹果", "核果"), ...]  # 省略部分边
G.add_edges_from(edges)# 2. 转换为无向图 → 适配标准Louvain算法（仅支持无向网络）
G_undirected = G.to_undirected()  # 关键：有向边转为无向边，确保A_ij=A_ji# 3. Louvain算法核心：community_louvain.best_partition()
partition = community_louvain.best_partition(G_undirected)  # 内部执行完整的两阶段迭代

代码与算法原理的对应：

1. 无向图转换（G.to_undirected()）：
   标准 Louvain 算法基于无向图的邻接矩阵 $A_{ij}$（满足 $A_{ij}=A_{ji}$），因此必须将你的有向 DAG 转为无向图，否则无法计算节点度 $k_i$ 和总边数 $m$。

2. community_louvain.best_partition() 内部逻辑：
   这个函数封装了 Louvain 算法的完整迭代流程：

   • 初始状态：为每个水果/属性节点（如“苹果”“红色”“颜色”）分配独立社区 ID（例如，“苹果”=0，“香蕉”=1，…，“核果”=12）。
   • 阶段 1（局部移动）：
     遍历每个节点（如“苹果”），计算其相邻节点（“红色”“甜味”“核果”）所属社区的 ΔQ，选择 ΔQ 最大的社区移动。例如：
     • “苹果”与“红色”相连，计算将“苹果”移入“红色”社区的 ΔQ；
     • 若 ΔQ > 0，且是所有相邻社区中最大的，则“苹果”与“红色”归为同一社区。
   • 阶段 2（社区聚合）：
     将阶段 1 得到的社区（如“苹果-红色-草莓”为一个社区，“香蕉-黄色”为另一个社区）聚合为超级节点，构建新的小网络，再次执行阶段 1。
   • 迭代终止：直到模块度不再提升，输出最终的社区划分（即 partition 字典，键是节点，值是社区 ID）。
