缘起：项目现在的异常：
1、插USB直接进MASKROM模式。
正常：插USB线，按MASKROM按键【RK3566拉高？拉低？】再接+12V，进MASKROM模式。

2、接HDMI线【有+5V干扰？】概率性不进MASKROM模式。

3、刷机之后不能启动。长按RESET按键6秒可以正常开机。

4、开机之后【进Android13了】短按RESET按键重启了。RESET按键现在有效/正常了。

5、开机进Android13之后，给RD-RK3588-MID接电脑WIN10系统，想使用ADB，WIN10报告USB的电流消耗过大，电涌了？
疑：USB电源哪里有电源串到SOC/RK3588了。

李老板 8/21 14:26:36
电池供电后，大概6mA左右的漏电，说明已经供电了，目前主要是开机启动的原理

李老板 8/21 14:28:49

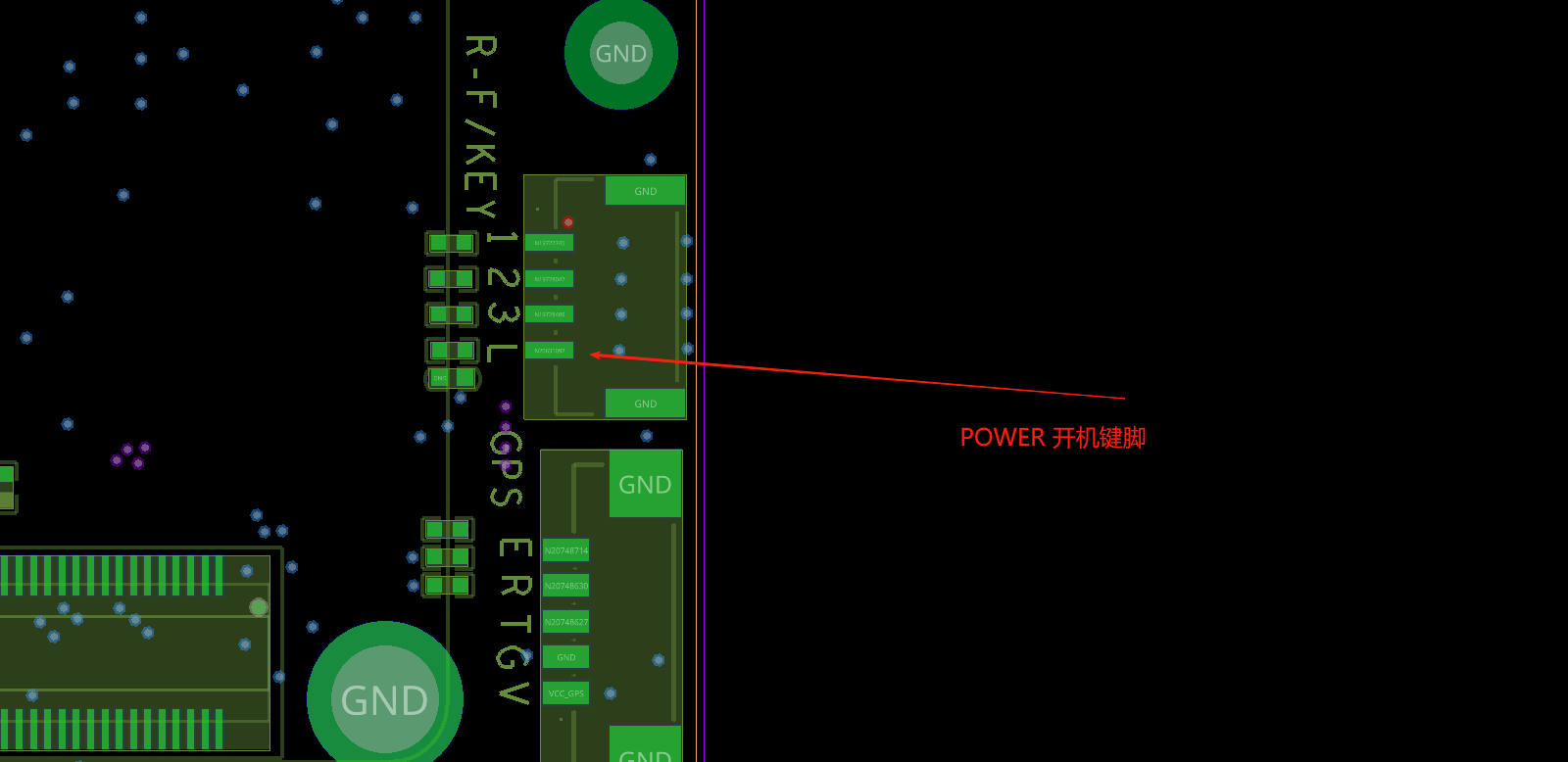

按下电源键，269mA，但卡住不动了，也没有打印

李老板 8/21 14:31:11
要长按复位脚1秒才可以启动，短按不行。

HW 8/21 14:31:41
对  现在就是这个现象

HW 8/21 14:31:49
[强]

李老板 8/21 14:33:34
进入了maskrom模式

HW 8/21 14:35:10
是这位置有短路吗

李老板 8/21 14:37:56

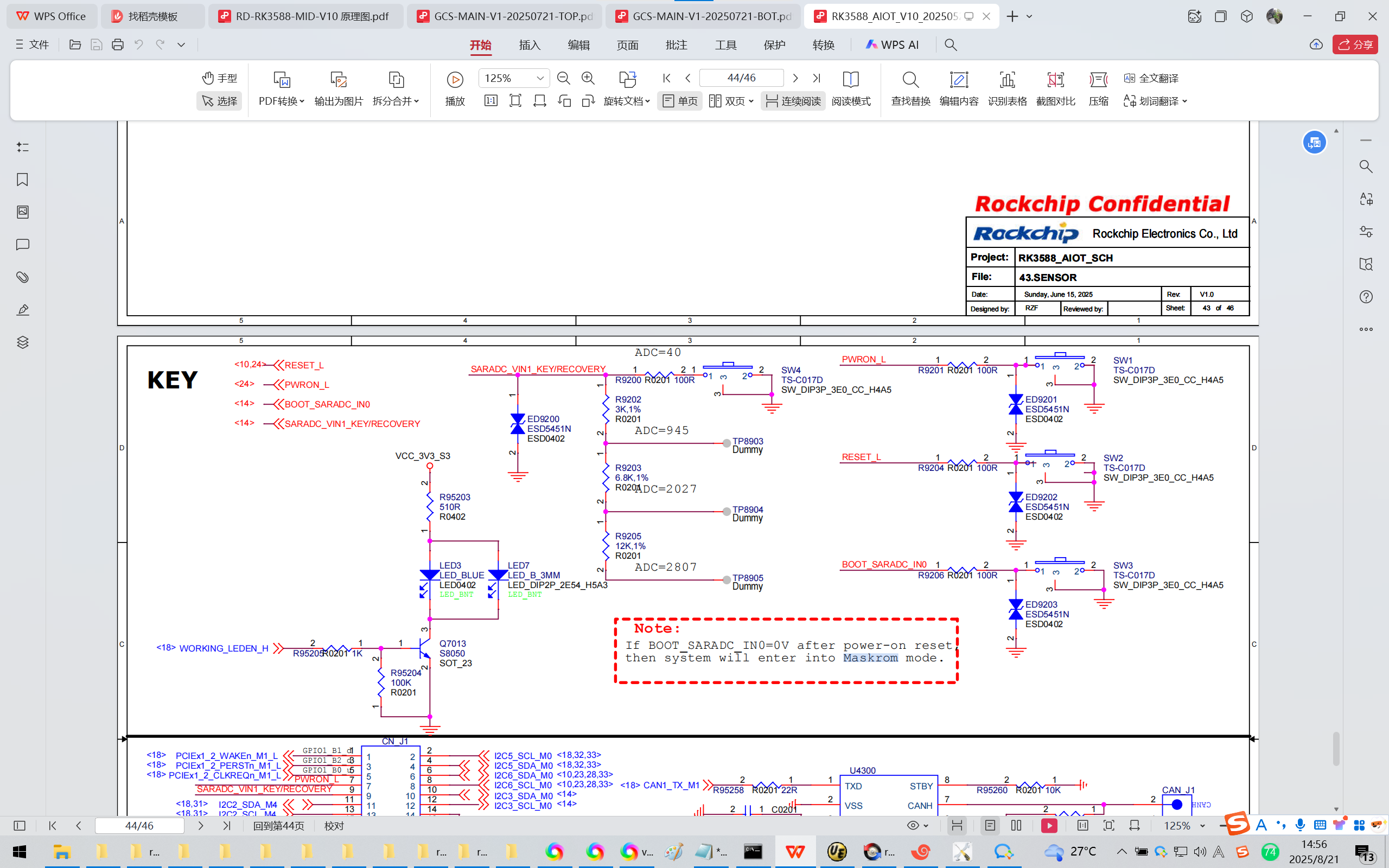

目前测还不确定，你看一下这个脚，目前插上电脑就是maskrom模式

HW 8/21 14:41:04
我量来下我这边板子   没短路

HW 8/21 14:41:12
1.8V

李老板 8/21 14:42:06

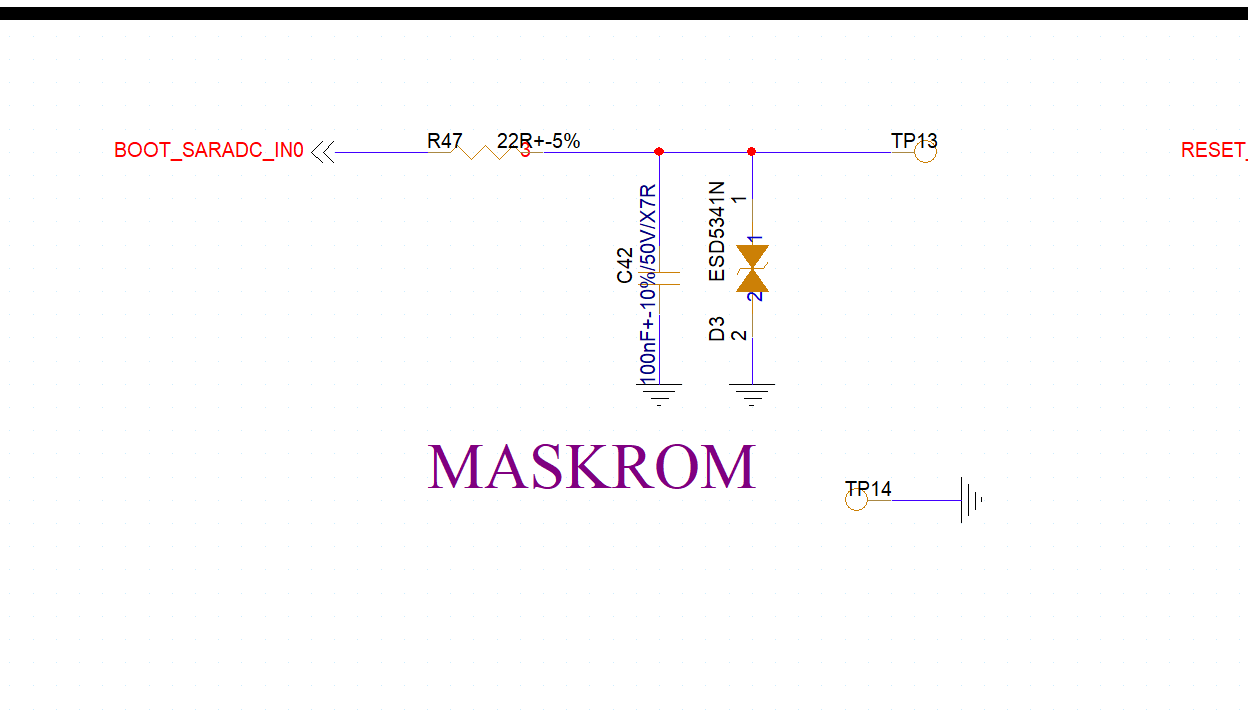

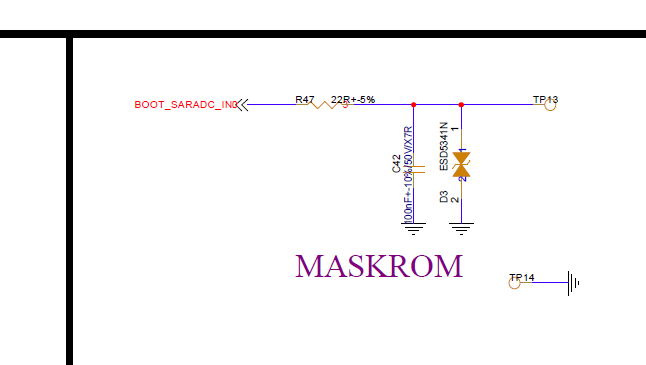

目前拆掉R47可以了，所以在后端的电阻与ESD很可疑

HW 8/21 14:43:02
好   我试下 ESD去掉

HW 8/21 14:43:06
[强]

HW 8/21 14:44:27
可以了

HW 8/21 14:44:34
太厉害了

李老板 8/21 14:44:42
是ESD吗？

HW 8/21 14:46:36
电容

HW 8/21 14:46:42
电容引起的

李老板 8/21 14:48:50
我们的没有电容的

HW 8/21 14:49:31

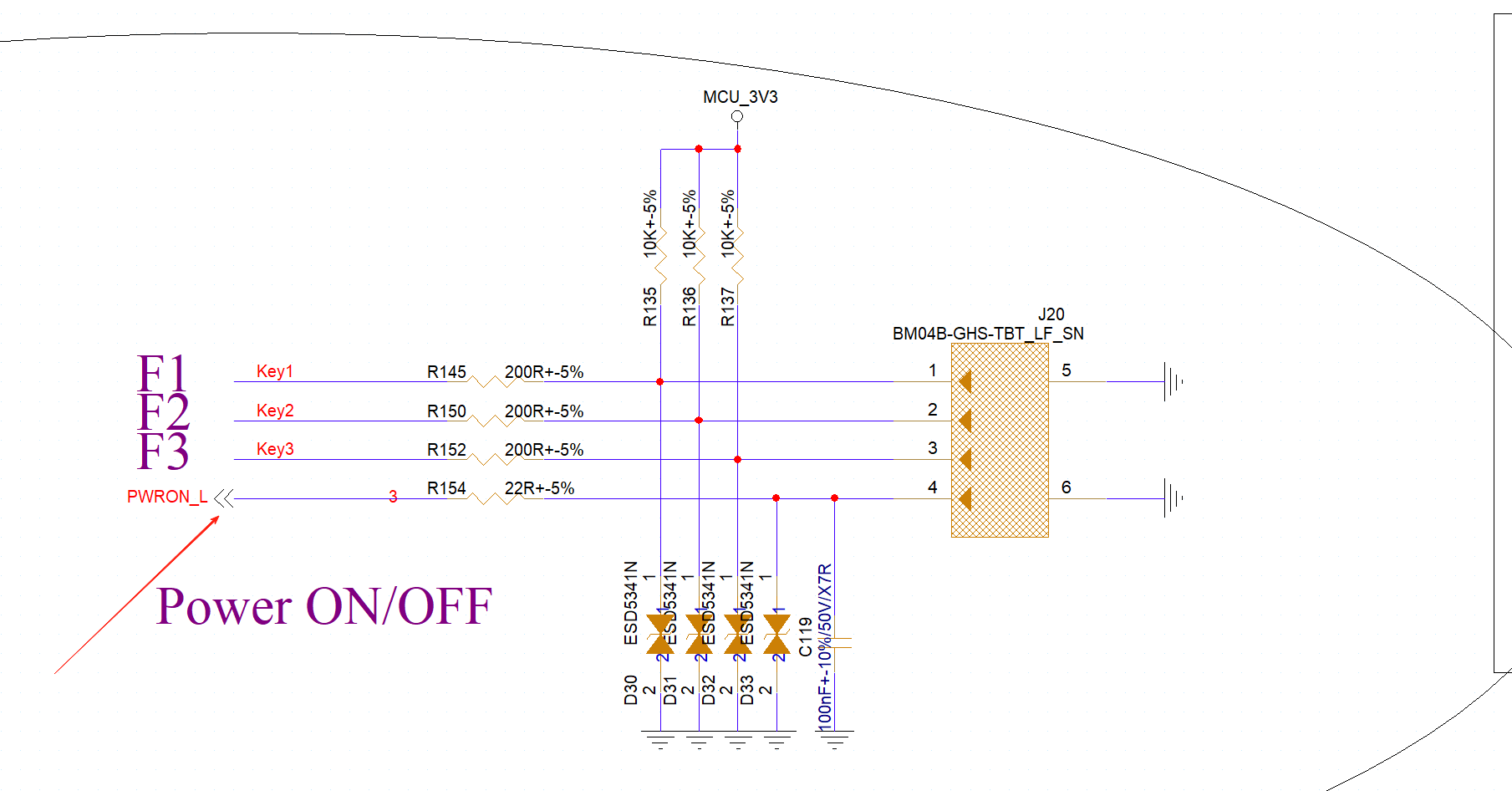

我这边有个外挂的开关  接个电容为了防抖

HW 8/21 14:49:40
我看下  是不是贴错了

李老板 8/21 14:49:49
好的

HW 8/21 14:52:51

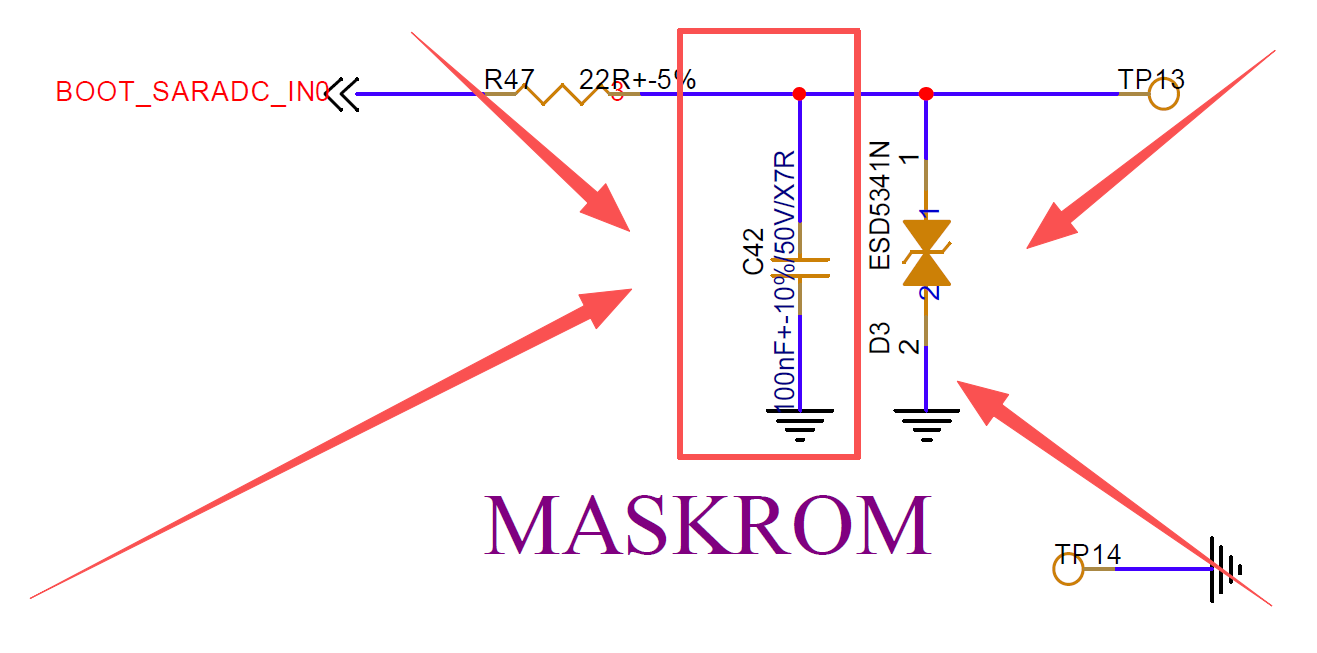

电容没贴错   应该是100nF值大了  上电瞬间   给电容充电   系统检测到低电平引起的

HW 8/21 14:53:12
我NC掉   感谢李总

李老板 8/21 14:58:33
不客气
