一分钟了解六通道 CAN（FD） 集线器

型号：SG-Can(FD)Hub-600

一、功能概述

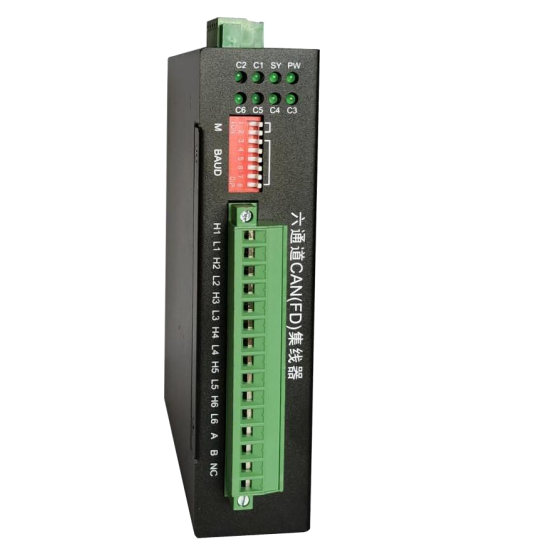

1.1 设备简介

CANFD 完全向下兼容 CAN，以下统称 CAN(FD)。本产品是CAN(FD)集线器，支持名义

波特率 5k-1M，数据波特率 5k-5M，开启位速率转换最低数据波特率100k。

支持每路单独设置接收帧类型（软件设置）；

支持每路单独设置接收 ID 过滤（软件设置）；

支持每路单独设置通道转发选择（软件设置）；

支持拨码开关配置常用 CAN(FD)波特率5k-1M；

支持配置软件自定义CAN(FD)波特率5k-1M，

CANFD 数据域速率100k-5M；

每路CAN 都内置120R 电阻，通过内部跳线帽使能；

可将 CAN 总线式拓扑改为星型拓扑，方便施工现场布线；

可选 6 路 CAN 通道电气隔离。

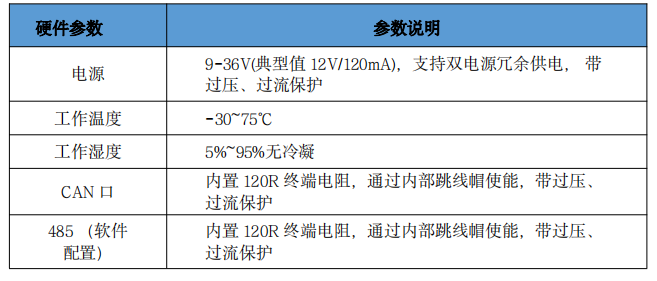

1.2 硬件参数

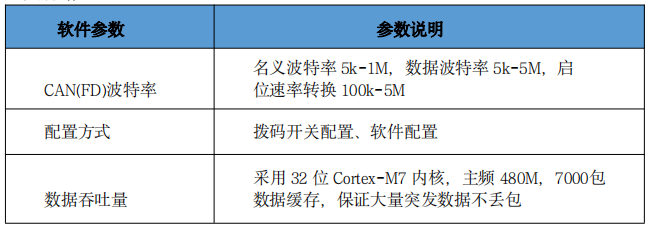

1.3 软件参数

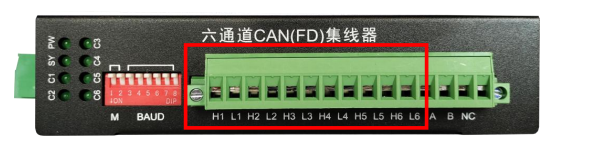

二、硬件说明

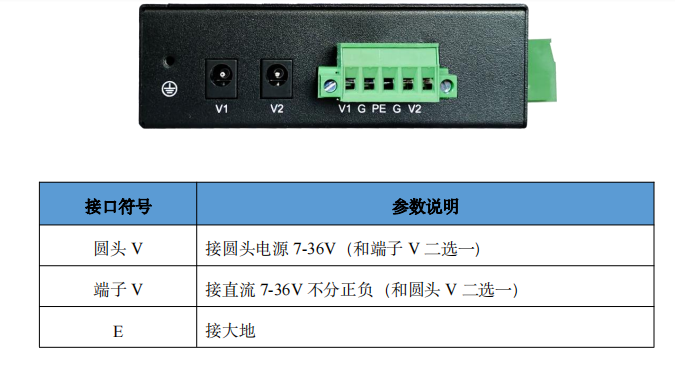

2.1 电源接口

本模块电源接口如下图所示，支持压线端子接法和圆头电源接法，支持多个电源冗余供

电，支持 9-36V 输入：

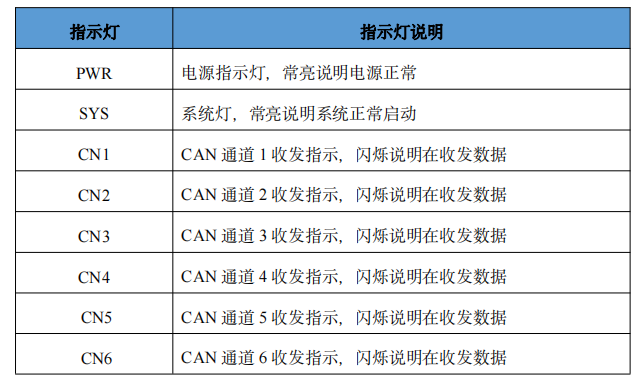

2.2 指示灯定义

本模块六个指示灯如下图所示：

2.3 拨码开关

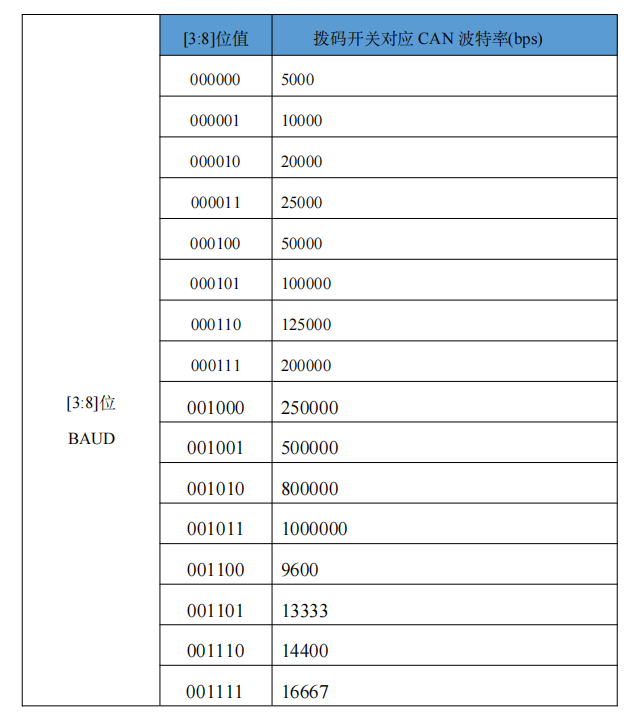

本模块有一个 8 位拨码开关，可以设置 6 路CAN 通道波特率，具体功能见

软件说明章节。

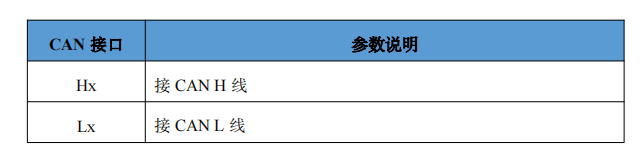

2.4 CAN 口120R 跳线帽

本模块每路通道都内置 120R 终端电阻，默认使能，用户可以通过跳线帽选择使能或关

闭。120R 电阻和跳线帽如下图所示

注：同一CAN总线下只有两端设备需要加120R终端电阻

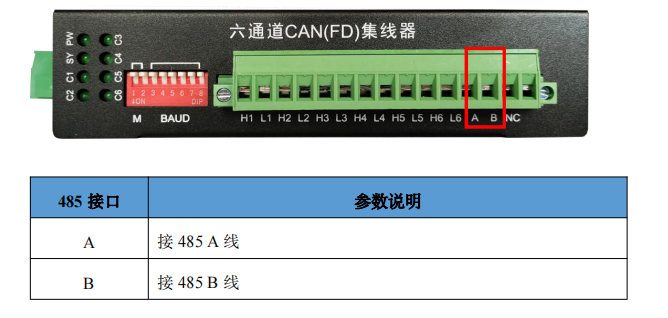

2.5 485 接口

本模块 485 接口是用来进行软件配置的，下面几种情况需要软件配置。

①需要过滤接收帧类型

②需要过滤接收帧 ID

③各路 CAN 波特率不同

④要配置的波特率拨码开关没有

⑤用户需要自定义转发规则

软件说明和操作可主页s
