0. 前言

​ 在操作系统中，内存是最核心的资源之一，而进程作为资源管理的基本单位，必须拥有对内存的“统一视角”。然而，真实的物理内存分布往往复杂且无序，直接暴露给进程会导致管理混乱、数据安全性不足。于是，Linux 通过 进程地址空间 和 页表机制，为进程营造了一个连续、独立且受保护的虚拟世界。

​ 本文将以实验与源码为切入点，从 内存分区、虚拟地址、进程地址空间 到 页表与缺页中断，系统地剖析进程是如何“看到”内存，以及操作系统如何在背后完成高效的管理与隔离。通过这些内容，你将对进程与内存的关系有更深入的理解，并掌握 Linux 内核设计中“解耦”思想的精髓。

---

1. 验证内存分区

内存分区地址的演示

在C/C++中，我们之前将内存分为以下几个区域(以32位操作系统为例)：

• 栈（Stack）：存储非静态局部变量、函数参数、返回值等，由编译器自动管理，向下增长。
• 堆（Heap）：动态内存分配区域，需手动管理（malloc/free或new/delete），向上增长。
• 数据段（静态区），也叫全局变量区(包括已初始化全局变量和未初始化全局变量区)：存储全局变量和静态变量（如static int）。
• 代码段（常量区）：存放可执行代码和只读常量（如字符串常量"abcd"）。

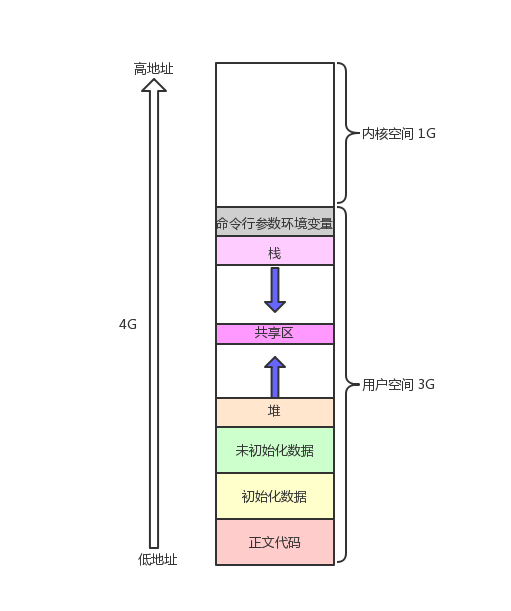

以上内存分布也可以转化成以下分布图：

• 从下向上，地址由低地址处向高地址增加。

操作系统中，地址用16进制数表示，在32位环境下，最低的地址为 0000 0000 ，最高的地址为 FFFF FFFF 。

1位16进制数可以转换为4位二进制数。16进制下，1个0代表4个二进制比特位，最低的地址为 0000 0000 八个零，代表着 4*8 == 32 比特位，即对应32位环境

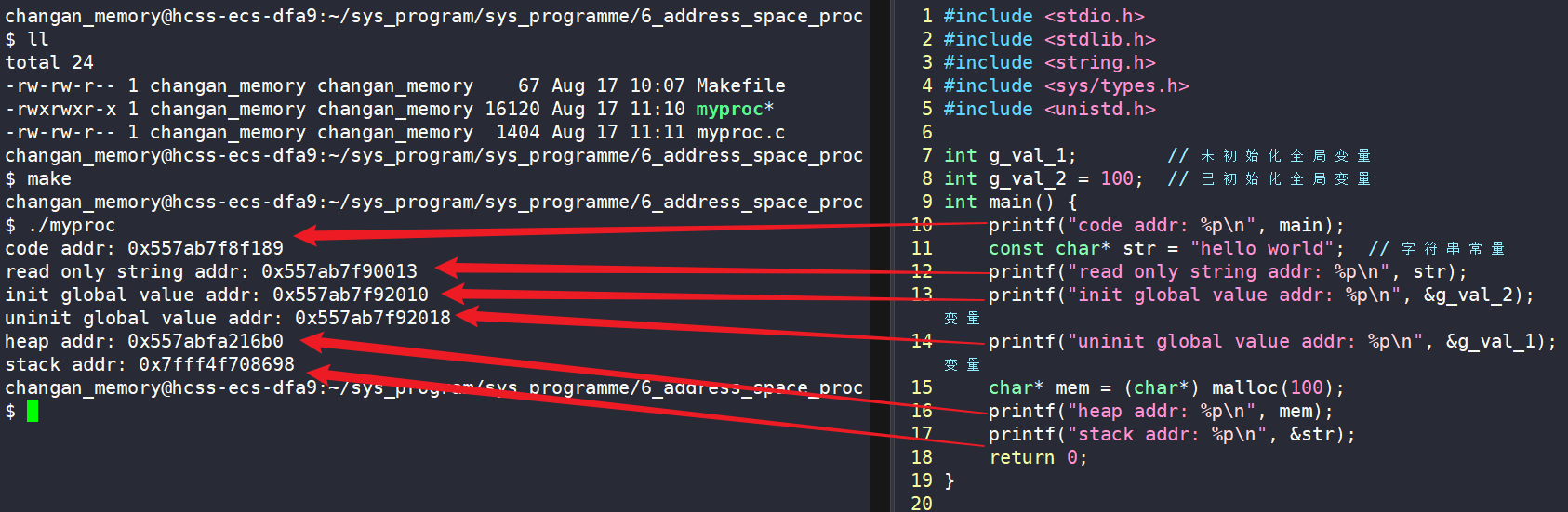

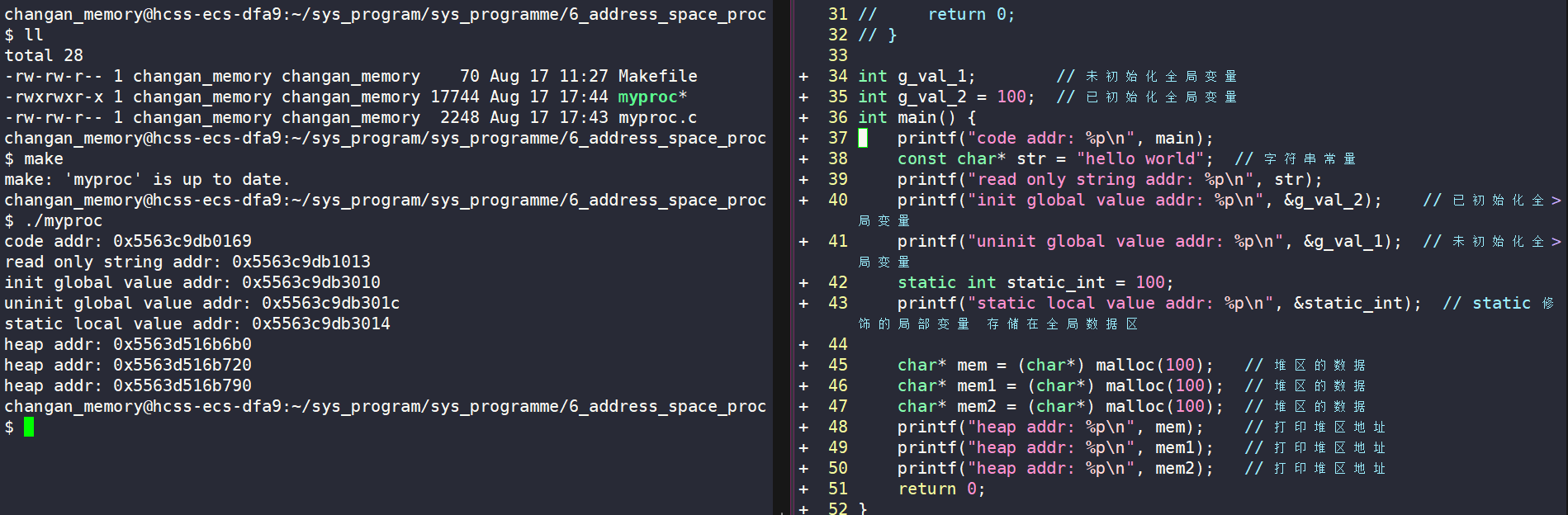

• 我们用以下代码来验证不同区的地址分布：

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <sys/types.h>
#include <unistd.h>int g_val_1;        // 未初始化全局变量
int g_val_2 = 100;  // 已初始化全局变量
int main() {printf("code addr: %p\n", main);                     // main 函数是代码，其地址代表代码区的地址const char* str = "hello world";                     // 字符串常量，存储在常量区printf("read onlt string addr: %p\n", str);          // 字符串常量的地址printf("init global value addr: %p\n", &g_val_2);    // 已初始化全局变量printf("uninit global value addr: %p\n", &g_val_1);  // 未初始化全局变量char* mem = (char*) malloc(100);                     // 堆区的数据printf("heap addr: %p\n", mem);                      // 打印堆区地址printf("stack addr: %p\n", &str);                    // 打印栈区地址return 0;
}

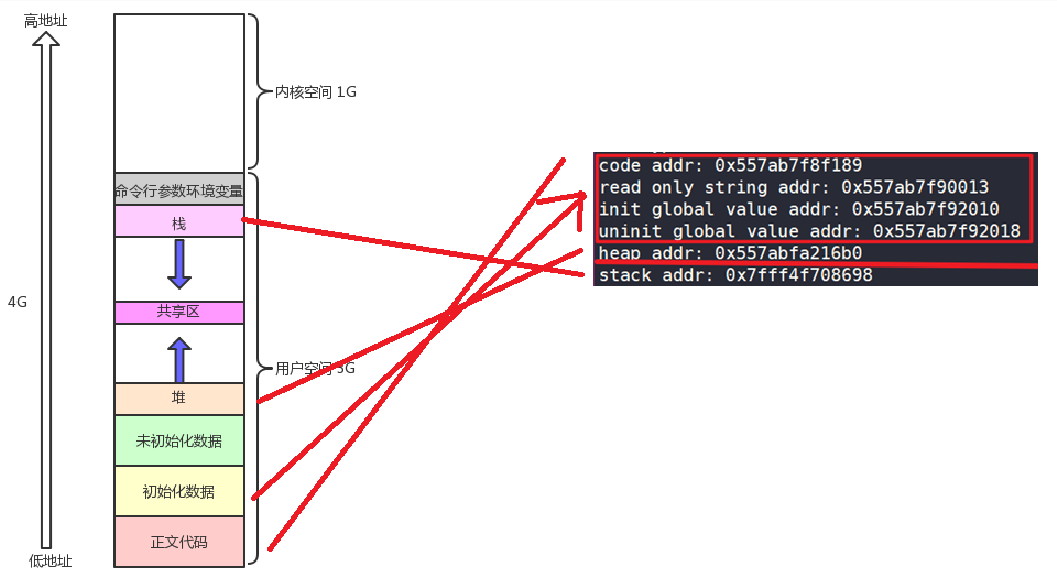

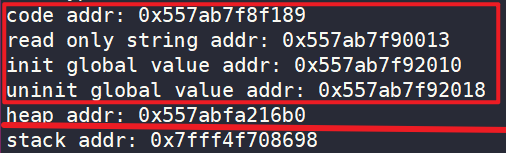

可以看到，地址值的大小正如分布图所示，

验证堆栈地址的增长方向

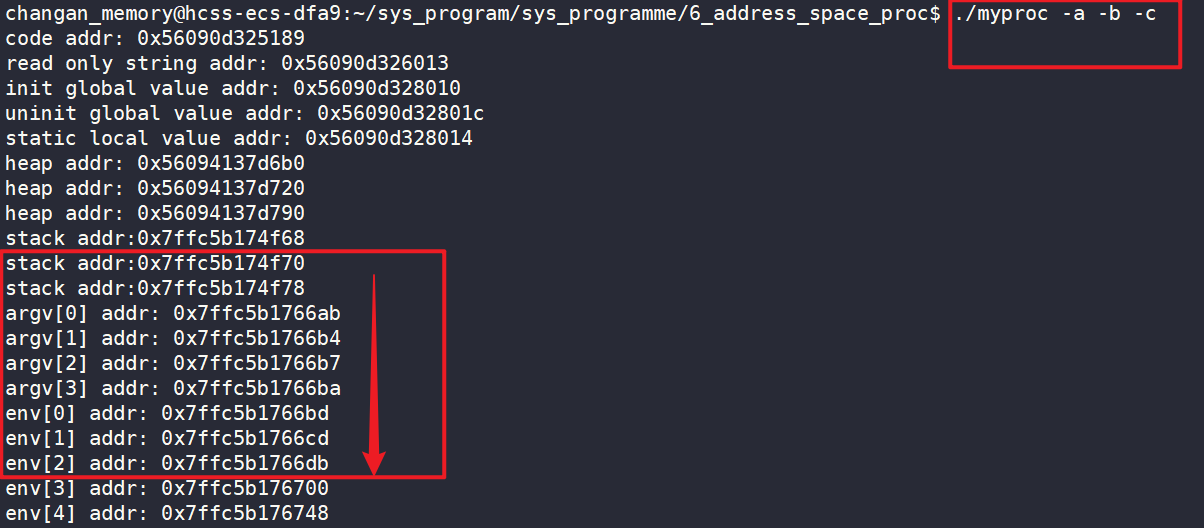

• 堆栈相对而生，栈区地址向下增长，堆区地址向上增长

• 我们用以下代码来验证栈区地址的向下增长：

void test(int n) {int local_var = n;  // 每层递归都会有一个新的局部变量printf("递归深度 %2d, 局部变量地址: %p\n", n, &local_var);if (n > 0)test(n - 1);  // 继续递归
}
int main() {test(10);  // 从 10 层开始递归return 0;
}

局部变量存储在栈区中。可以看到随着递归不停的建立栈帧，新建立的栈帧中，局部变量的地址越来越小。

因此栈区地址是向下增长的

• 我们用以下代码来验证堆区地址的向上增长：

int g_val_1;        // 未初始化全局变量
int g_val_2 = 100;  // 已初始化全局变量
int main() {printf("code addr: %p\n", main);const char* str = "hello world";  // 字符串常量printf("read only string addr: %p\n", str);printf("init global value addr: %p\n", &g_val_2);    // 已初始化全局变量printf("uninit global value addr: %p\n", &g_val_1);  // 未初始化全局变量char* mem = (char*) malloc(100);                     // 堆区的数据char* mem1 = (char*) malloc(100);                    // 堆区的数据char* mem2 = (char*) malloc(100);                    // 堆区的数据printf("heap addr: %p\n", mem);                      // 打印堆区地址printf("heap addr: %p\n", mem1);                     // 打印堆区地址printf("heap addr: %p\n", mem2);                     // 打印堆区地址return 0;
}

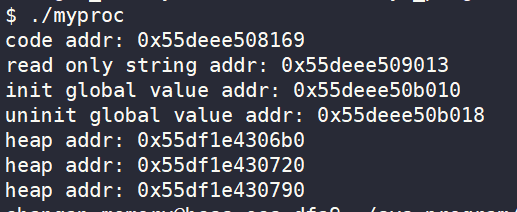

可以看到最后三行中，堆区的三个地址mem,，mem1，mem2依次增大

因此堆区地址是向上增长的

static变量所在的区域

• static修饰的局部变量是具有全局变量的属性的，只不过是受到局部作用域的限制，static修饰的局部变量编译后会被存储到全局数据区

• static修饰的局部变量存储在全局数据区，作用域为其局部作用域，只会在局部初始化一次，生命周期和全局变量一样长，不会随着函数调用的结束而销毁

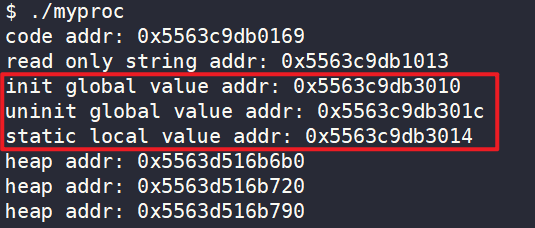

• 运行结果如上，static修饰的局部变量和全局变量仅仅相差8字节，存储地址几乎十分相近
• 因此static修饰的局部变量编译后会被存储到全局数据区

---

2. 虚拟地址的引入

观察以下代码的现象：

• 我们定义一个全局变量，创建一个子进程，分别使用子进程和父进程不断地读取这个全局变量的值
• 运行五秒后，子进程修改该全局变量的值为200

int g_val = 100;
int main() {pid_t id = fork();if (id == 0) {//子进程读取int cnt = 5;while (1) {printf("i am child, pid: %d, ppid: %d, g_val = %d, &g_val = %p\n", getpid(), getppid(), g_val, &g_val);sleep(1);if (cnt)cnt--;else {g_val = 200;printf("子进程 change g_val: 100->200\n");cnt--;}}} else {//父进程读取while (1) {printf("i am parent, pid: %d, ppid: %d, g_val = %d, &g_val = %p\n", getpid(), getppid(), g_val, &g_val);sleep(1);}}return 0;
}

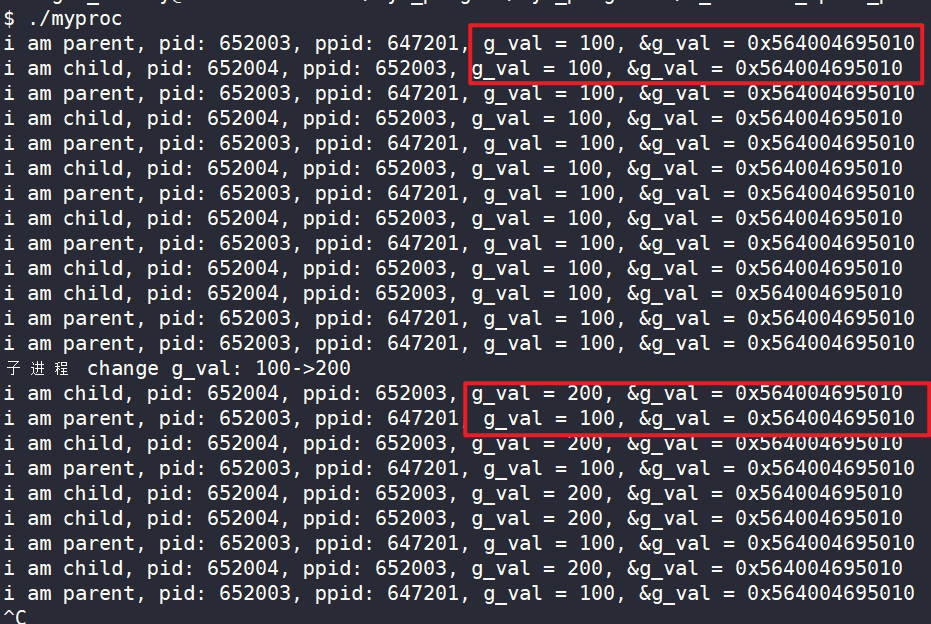

• 现象如下：

观察我们可以发现：

• 子进程修改数据前，父子进程访问同一个全局变量，全局变量的值相同，地址也相同
• 子进程修改数据后，父子进程访问同一个全局变量，子进程中是200，父进程中是100。
  • 这个很好理解，往期文章中我们提到，进程本身具有独立性，fork之后，父子进程代码共享，子进程暂时和父进程共享同一份数据，但父子进程的数据不能互相干扰，子进程对数据做写入时，是对父进程数据的拷贝作写入，也就是读时共享，写时拷贝。因此父子进程中全局变量的值分别为100和200
• 但为什么子进程修改数据后，父子进程再次访问全局变量时，访问的是同一个变量g_val，同一个地址，同时读取，读取到的内容不同，为什么呢？。
• 但我们可以先得出一个结论：：
  • 如果变量的地址，是内存条中真实的的物理地址，不可能存在同一个地址的变量内容却不相同的现象，因此变量的地址不可能是物理地址
• 因此我们得出：
  • 这里的地址不可能是物理地址，这里实际上是虚拟地址，或者也叫线性地址
  • 平时我们写的C/C++用的指针，指针中保存的地址，全部都不是物理内存中的地址，而是虚拟地址

---

3. 进程地址空间引入

• 针对以上代码父进程被CPU调度，父进程创建子进程，子进程修改数据 g_val 后父子进程分别读取的情形，以下草图大致描述了父子进程是如何做到访问的是同一个变量，同一个地址，同时读取，读取到的内容不同
• 进程 == 内核数据结构 + 代码和数据，之前只是简单的将内核数据结构解读为PCB（task_struct），这样的说法并不够完善，现在应该对其进行拓展：
  • 即 内核数据结构 == PCB + 进程地址空间 + 页表

前文中引入的虚拟地址，便可以理解为我们所说的进程地址空间。

每一个进程运行起来，操作系统都会为其创建内核数据结构，包括三个数据结构对象：

• PCB(task_struct)，
• 进程地址空间
• 页表

进程地址空间是内核为进程创建的一个结构体对象，进程的PCB中有对应的指针，指向该进程地址空间结构体，

进程地址空间，是一种软件层面的数据结构对象，是用结构体实现的。

结构体中规定了不同的内存分区的起始位置，32位系统中定义了一段4GB的连续的空间，分区过后就形成了我们常见的内存分区

这里我们将他理解为一层软件结构即可

• 每一个进程都有自己独立的task_struct、进程地址空间、页表

关于进程地址空间的本质，以及页表的介绍，我们后文中会给出具体的说明。

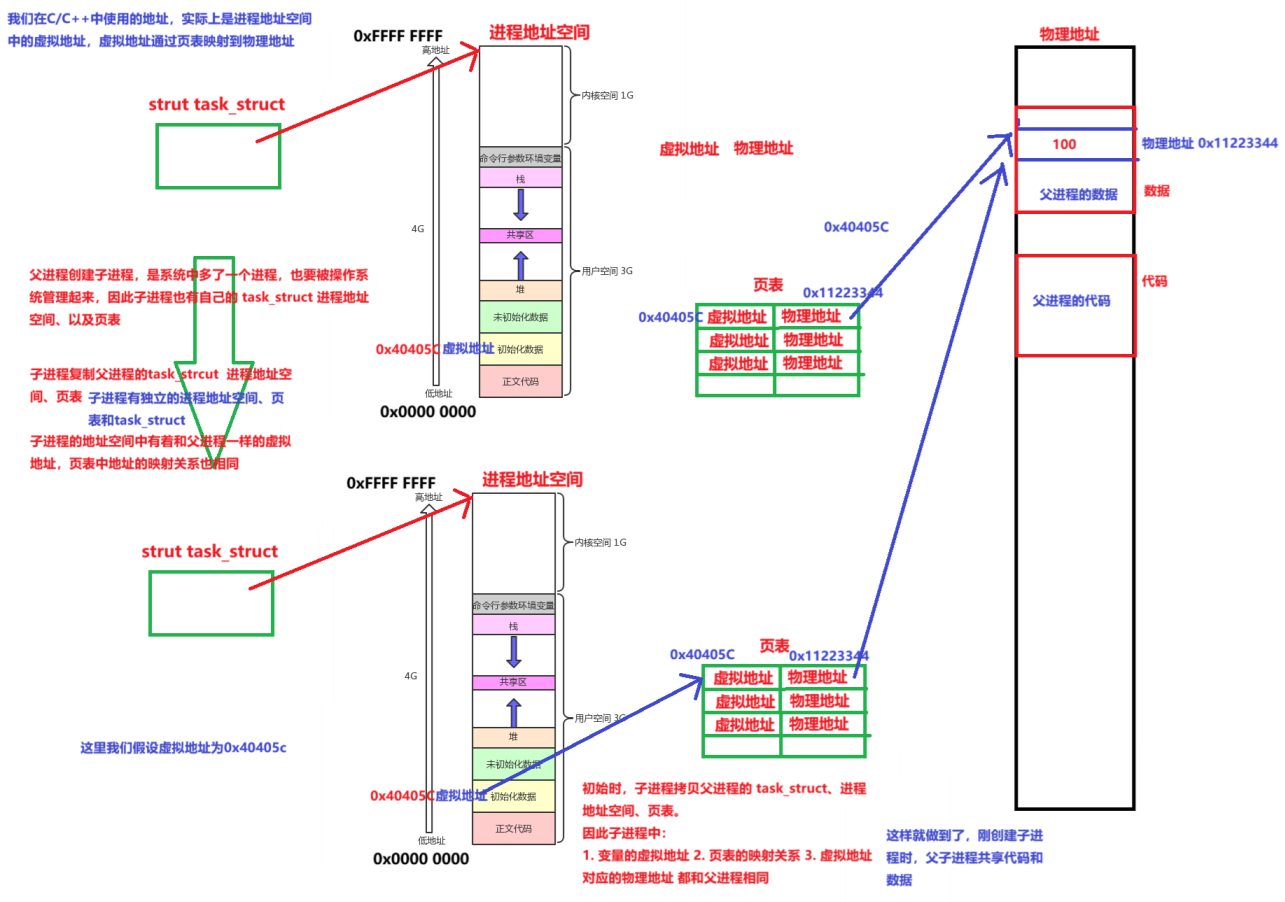

父子进程刚开始是如何实现代码和数据共享的

父子进程刚开始是如何实现代码和数据共享的：

• 每一个进程都有自己独立的**task_struct、进程地址空间、页表**。
  • C/C++中使用的地址，实际上是进程地址空间中的虚拟地址，程序编译过后，操作系统将数据的地址编排为虚拟地址，保存在操作系统为进程创建的虚拟进程地址空间中。
  • 访问数据或执行代码时，先查找进程地址空间中相应数据的虚拟地址，再通过页表，将虚拟地址映射到内存中的物理地址，从而访问内存中的数据。
  • 进程的task_struct中保存了一个指针，指向当前进程地址空间，方便进程通过虚拟地址和页表访问数据
• 父进程创建后，操作系统为其创建内核数据结构(task_struct、进程地址空间、页表)。通过task_strcut中的指针，可以找到进程地址空间的结构体对象，从而实现父进程对数据的访问
  • 父进程创建子进程，是系统中多了一个进程，也要被操作系统管理起来，因此子进程也有自己的task_struct、进程地址空间、页表
  • 初始时，子进程复制父进程的task_struct、进程地址空间、页表，子进程用父进程的task_struct绝大多数字段初始化自己的task_struct，进程地址空间和页表的内容父子进程完全相同
  • 因此子进程的地址空间中有着和父进程一样的虚拟地址，页表中地址的映射关系也相同
• 因此，当子进程通过进程地址空间中的虚拟地址，经过页表，映射到了相同的物理地址，于是就访问到了同一份代码和数据，这样就做到了初始时父子进程共享代码和数据

写时拷贝的过程

写时拷贝的过程：

父子进程代码共享，父子再不写入时，数据也是共享的。当任意一方试图写入，便以写时拷贝的方式各自一份副本

• 初始时，子进程复制父进程的task_struct、进程地址空间、页表，子进程用父进程的task_struct绝大多数字段初始化自己的task_struct，进程地址空间和页表的内容父子进程完全相同

  • 因此子进程的地址空间中有着和父进程一样的虚拟地址，页表中地址的映射关系也相同

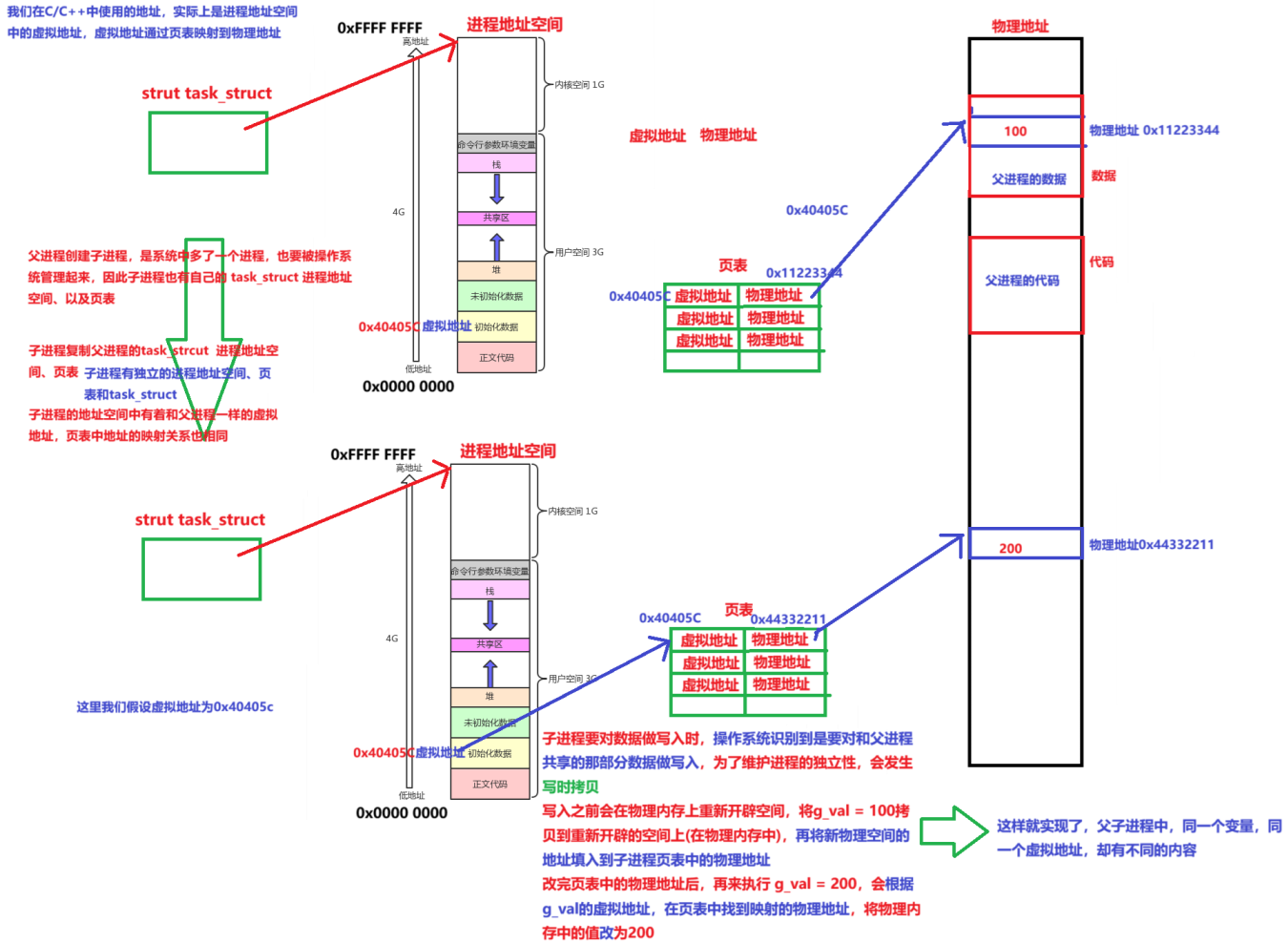

• 当子进程要对数据做写入(代码为 g_val = 200)时，操作系统识别到当前子进程中g_val变量的虚拟地址映射到的物理地址中，这块数据是和父进程共享的，操作系统识别到子进程要对共享的那部分数据做写入，为了维护进程的独立性，会发生写时拷贝。

写时拷贝：

• 数据写入之前，操作系统会在物理内存上重新开辟空间，将父进程原来的 g_val = 100 拷贝到新开辟的空间上(在物理内存中)，再将新开辟的物理空间的地址填入到子进程页表中的物理地址。
  • 该写时拷贝行为是由操作系统自动完成的，（在这个过程中，页表左侧的虚拟地址是0感知的，不会影响虚拟地址，即左侧的虚拟地址不会改变）
• 改完子进程页表中的物理地址后(此时子进程中g_val的虚拟地址不变，但映射的物理地址已发生改变)，子进程再来执行代码g_val=200，子进程会根据进程地址空间中g_val的虚拟地址，在页表中查找，找到映射的新物理地址，将物理内存新空间中的值改为200
• 经过以上过程，就完成了写时拷贝

解释最开始的现象和历史遗漏问题

最开始的现象：

• 为什么子进程修改数据后，父子进程再次访问全局变量时，访问的是同一个变量g_val，同一个地址，同时读取，读取到的内容不同?

经过上文的分析我们可以轻松的得出原因：

• 父进程创建子进程，子进程复制了父进程的task_struct的大部分、进程地址空间和页表的全部，未对g_val做修改时，父子进程的地址空间和页表的内容完全相同(虚拟地址相同)，虚拟地址到物理地址的映射也完全相同，共享一份数据和代码。因此访问数据时，g_val的值相同
• 子进程尝试去修改g_val的值时，操作系统识别到后，会触发写时拷贝。在物理内存中新开辟一段空间，复制g_val，并将新空间的物理地址填入到子进程的页表中。修改完页表后，子进程再通过虚拟地址去修改物理地址中的数据，将g_val的值改为200。
• 子进程和父进程的进程地址空间中，各自的全局变量g_val的虚拟地址是相同的，但父子进程的虚拟地址在页表中映射到的物理地址不相同。在访问数据时，相同的虚拟地址经过页表的映射，会到物理内存中对应不同的物理地址去访问g_val的值，所以就会呈现出变量的值不相同，但是地址是相同的这种现象

历史遗留问题：

• 同一个变量里面怎么会有两个值

int main(){pid_t id = fork();if(id == 0){// 子进程...}else{// 父进程...}
}

有了以上内容的理解，我们对fork()两个返回值的理解就信手拈来了。

fork()进行返回时，本质是向id值进行写入的过程，会发生写时拷贝。我们用凝练的语言表达该过程，具体细节上文已给出

• return 对 id 进行写入前，父子进程都已存在，各自有独立的 PCB， 地址空间，页表，父子进程三种结构内容几乎相同

• 由于父子进程地址空间内容几乎相同，各自的虚拟地址空间中，各有一个id变量，且id变量的虚拟地址相同，

  • 未做写入时，相同的虚拟地址经过相同的页表的映射，指向同一块物理地址，父子进程共享数据，

• 子进程return，操作系统识别到子进程是对父子进程的共享数据做写入，发生写时拷贝，经历以下流程：

  • 在物理内存中为子进程的id开辟新空间

  • 将新空间的物理地址填入到页表中，子进程中id的虚拟地址不变，但经过页表映射到了新的物理地址处

  • 子进程再通过虚拟地址和页表访问新的物理地址中的数据，进行修改

• 最终，物理内存中的不同地址处都存放了id变量，访问时，父子进程各自查id的虚拟地址，通过不同的页表映射关系，到不同的物理地址处访问id变量，因此同一个变量名中有两个不同的值。最终物理内存中保存了两个不同值的id变量

4. 深入理解地址空间

什么是地址空间

• 在32位计算机中，有32位的地址和数据总线，也就是说有32条地址总线，每一根地址总线根据电平高低有0，1两种状态，那么32根地址总线，可以表示2³²种状态。
• CPU访问内存的过程，本质是CPU对内存中的地址寄存器进行充放电的过程。32位地址总线会分别识别出高低电平，最终产生2³²种高低电平组合，每一个组合都是一个32位的二进制数，这个数就是地址。
• 访问地址的最小基本单元是byte(字节)，那么32位计算机的可访问地址的范围总大小就是2³² * 1byte，而1GB = 2¹⁰ MB = 2²⁰ KB = 2³⁰byte，所以32位计算机的内存大小就是2³² * 1byte = 2³⁰byte * 4 = 4GB

总结上述内容可得：

• 地址空间就是地址总线高低电平所形成的二进制数，自由组合所形成的地址范围
  • 32位的计算机的地址范围为**[0, 2³²)**

深入理解地址空间及其区域划分

• Linux中会运行数量众多的进程，每一个进程都要有自己独立的进程地址空间。

• 进程数量众多，进程地址空间数量也就众多，为了方便管理，Linux中使用结构体描述进程地址空间，符合先描述，再组织的思想

在Linux中，使用mm_struct结构体描述进程地址空间，且task_struct中存放了一个指针 mm_struct*，为进程创建task_struct时，也创建相应的进程地址空间

// PCB  task_struct
struct task_struct{mm_struct* mm;// ...
}
// 32位系统中，默认划分的区域是4GB
struct mm_struct{unsigned long total_vm,locked_vm, shared_vm,exec_vm;unsigned long stack_vm, reserved_vm, def_flags, nr_ptes;unsigned long start_code,end_code,start_data,end_data;unsigned long start_brk, end_brk, start_stack, end_stack;unsigned long arg_start, arg_end, env_start, env_end;|
}

操作系统创建每一个进程时，要创建进程的task_struct，同时要创建该进程的地址空间mm_strcut，且task_struct中存放了mm_struct的地址，可以方便的找到进程对应的代码和数据

• struct mm_struct保存了各个区域的起始和结束地址，如：
  • 代码区起止：unsigned long start_code, end_code;
  • 堆区起止：unsigned long start_brk, end_brk;
  • 栈区起止：unsigned long start_stack, end_stack;
• 还有一些其他分区，不同的分区，都使用整数区间来描述可使用地址的范围
  • 进程地址空间的每个分区都是连续的空间，空间中每一个最小单位都可以有地址，且最小单位地址可以直接使用！！！

综合以上，可以得出进程地址空间的最终理解：

• 进程地址空间，是一个描述进程可视的内存范围的大小的结构体(内核数据结构对象)，表示进程可使用的内存范围，在操作系统中用结构体mm_strcut来表示，结构体中规定了各个虚拟内存分区的起始位置和结束位置，是线性地址
• 进程地址空间内存在各种区域划分，即对线性的虚拟地址进行划分，规定各个分区的起止位置(start，end)

​ 每一个进程在启动时，操作系统会为进程创建task_struct，进程地址空间(mm_struct)，以及页表，用进程地址空间这个结构体，表示每一个进程可使用内存的空间范围。

• 一个进程不可能把整个物理内存空间占完，每个进程都有自己独立的进程地址空间

---

为什么要有进程地址空间

总结如下：

• 让所有的进程以统一的视角看待内存。
  • 所有的进程都有相同布局的虚拟地址，内存布局是相同的，而不用让各个进程记录自己的代码和数据在物理内存的什么位置，进程就不需要去维护冗余的自己的代码和数据了。通过虚拟内存和页表映射可以直接找到物理内存中的代码和数据
• 有了进程地址空间，我们访问物理内存时，可以增加一个从进程虚拟地址空间和页表到物理内存的映射，增加一个转换的过程，可以对从虚拟到物理的寻址请求进行审查，一旦异常访问，直接拦截非法的内存访问操作，使该请求不会到达物理内存，保护物理内存
• 进程地址空间和页表的存在，可以将进程管理模块，和内存管理模块进行解耦合

✅ 总结一句话：
进程地址空间的存在，让进程看到的是一个“统一且虚拟”的世界，操作系统则在背后通过页表把虚拟和物理关联起来，既降低了进程负担，又提升了系统安全性，同时实现了进程管理与内存管理的解耦。

---

1. 统一的内存视角

• 在没有虚拟内存的时候：
  每个进程都必须直接使用物理内存地址。比如进程 A 的代码在物理地址 0x1000，进程 B 的代码在物理地址 0x3000。那就需要进程自己去记录这些物理地址，否则一旦访问错误，就会直接读写到别的进程的数据。

• 引入虚拟内存之后：
  每个进程都拥有一个一模一样的 虚拟地址空间布局，比如：

  代码段：0x400000 ~ 0x4FFFFF
  数据段：0x500000 ~ 0x5FFFFF
  堆    ：0x600000 ~ ...
  栈    ：高地址向低地址增长


  不管物理内存真实分布在哪里，对进程来说看到的都是虚拟地址，总是一样的布局。

👉 好处：进程只需要“相信”自己看到的虚拟地址，不用关心代码和数据实际存放在哪个物理位置，也不需要维护额外的物理内存信息。这样减少了冗余和复杂度。

---

2. 安全与隔离

• 访问物理内存不是直接访问，而是先通过 页表 做一次“翻译”：虚拟地址到物理地址的映射审查

  虚拟地址 → 页表查找 → 物理地址


• 在这个翻译过程中，操作系统和硬件（MMU，内存管理单元）可以进行检查：

  • 这个虚拟地址是否在进程的合法范围？
  • 是否有读/写/执行权限？
  • 是否被标记为无效（比如还没分配物理页）？

• 一旦发现非法访问（比如越界、读写只读内存、访问空指针地址），硬件就会抛出 缺页异常/保护性异常，OS 能立刻拦截，防止进程直接破坏物理内存。

👉 好处：保证不同进程之间的隔离性和安全性，保护物理内存不被随意破坏。

---

3. 进程管理和内存管理解耦

• 如果没有虚拟内存：
  进程调度和内存分配会强耦合。
  例如：进程切换时，操作系统必须考虑“当前进程的代码和数据在物理内存的什么位置”，否则无法运行。进程管理必须深度参与内存的细节。
• 有了虚拟内存：
  • 进程管理模块：只需要知道进程有自己的一份独立地址空间，并不需要关心物理内存怎么分配。
  • 内存管理模块：只需要负责把虚拟地址空间里的页映射到合适的物理内存页即可，进程切换时只需切换页表。

👉 好处：

• 解耦：进程管理和内存管理各司其职。
• 进程调度时无需关心物理地址，直接切换页表即可。
• 内存管理可以独立优化（比如做换页、内存回收、共享内存），而不用担心影响进程调度逻辑。

---

5. 页表初识

• 为了完成从虚拟地址到物理地址的映射，操作系统为每个进程设计了一个页表，是一个地址映射表
• CPU要访问当前进程的进程地址空间时，该进程一定正在被CPU运行

cr3寄存器

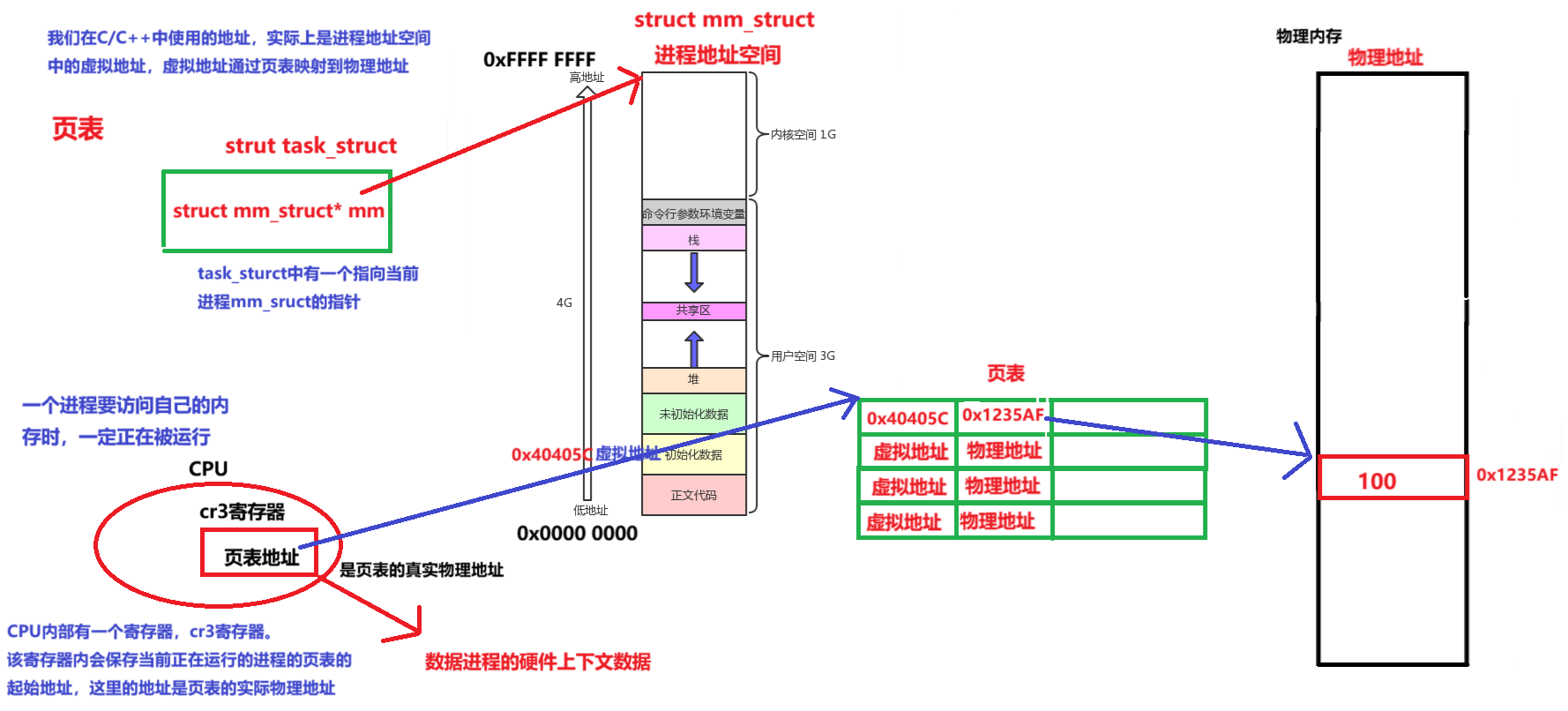

• CPU内部有一个寄存器，为cr3寄存器，该寄存器内保存当前正在运行的进程的页表的起始地址，这里的地址是页表的物理地址

进程切换时，担不担心找不到当前进程的页表呢？

答案是不担心

• cr3寄存器中的页表地址，也叫当前正在运行的进程的临时数据，本质上属于进程的硬件上下文。CPU进行进程切换时，会将cr3寄存器中的页表地址保存下来。当前进程再次被调度时，会把曾经保存的页表地址再恢复到cr3寄存器中。
  • 所以，一个进程自始至终都可以找到自己的页表

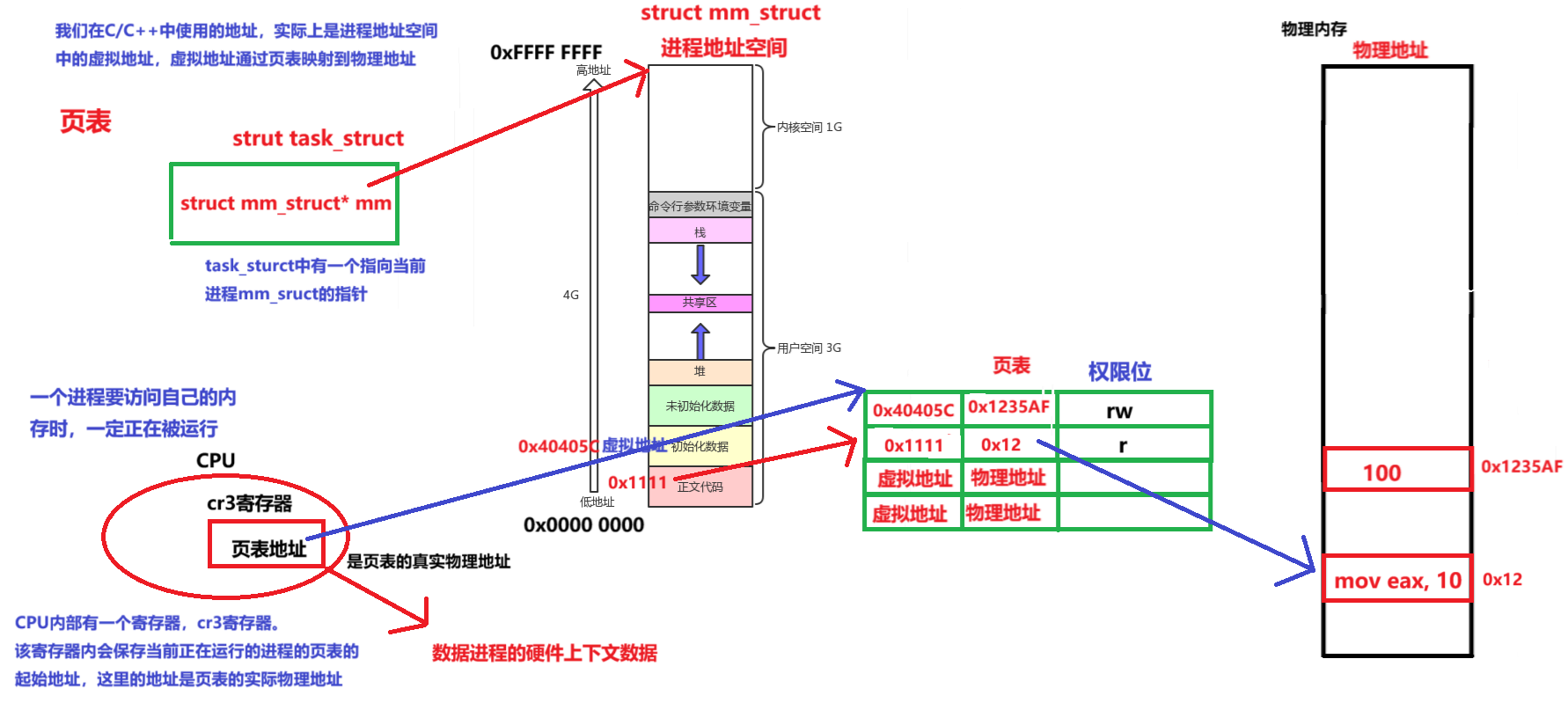

​ 每个进程都有自己的页表地址，保存在自己的上下文数据中。CPU想要访问某个变量，会先找到该变量的虚拟地址，再去cr3寄存器中找到页表的地址，根据虚拟地址，在页表中查找对应的虚拟地址，最终映射到实际的物理地址

页表中的权限位

• 我们知道代码区和字符常量区的数据是只读的，但是，操作系统如何知道要访问的这块内存中的内容是只读的、可读可写的、还是可被执行的呢？

• 页表中除了记录数据的虚拟地址和物理地址，还有另一个条目，称为权限位，用于标识当前物理内存中的内容的访问权限

  • r：当前地址中的内容为只读
  • rw：当前地址中的内容为可读可写
  • x：当前地址中的内容为可执行

这里我们不考虑执行，因为可执行在页表中并没有直接的体现。因为CPU内本身就有一个eip寄存器，保存下一条指令的地址

寄存器中保存的是哪条指令的地址，就代表对应地址中的内容是可以被执行的。

• 初始化数据区：权限为rw可读可写
  • 当要对初始化数据区(其它内存分区类似)中的数据进行读写操作，操作系统通过变量的虚拟地址，在页表中查到数据的权限是可读可写的，因此允许进行读写操作。
• 代码区：权限为r只读
  • 当要对代码区进行写入时，操作系统通过代码区的虚拟地址，在页表中查到所访问的数据的权限位为只读，此时不允许进行写入操作，所以操作系统直接拦截我们的操作，并且会直接报错，不允许对代码区的数据进行修改。对字符常量区的数据进行修改报错也是一样的道理

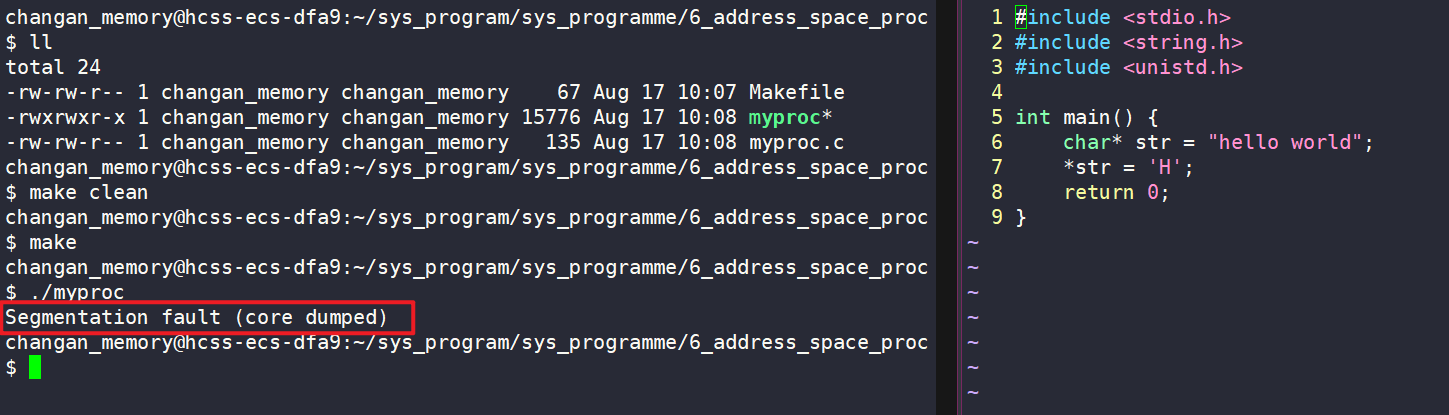

• 以下代码会报错
  • 因为字符串常量存储字符常量区，页表的权限位为只读，不能修改

int main() {char* str = "hello world";*str = 'H';return 0;
}

但我们的疑问是，如果代码区和字符常量区是只读的，那么代码和数据是如何加载到物理内存的只读区域的?（只读区域不应该不能写入吗）

原因就在于：

• 物理内存没有只读只写的概念，也没有被权限位控制的概念，我们可以将代码和数据加载到物理内存的任何位置
• 代码和字符常量区是只读的，这一权限限制的实现，是通过页表实现的。
  • 进程地址空间中的代码区和字符常量区的虚拟地址，在页表中映射的标志位的权限为r只读，所以进行对代码区和字符常量区进行写入操作时，操作系统才会进行拦截。

---

页表中的“是否加载到内存”标记位与惰性加载

• 回想，进程是可以被挂起的。那么：
  • 操作系统如何知道进程是否处于挂起状态呢？进程状态中并没有挂起状态
  • 操作系统如何知道该进程的代码和数据是否在物理内存中呢
• 这样的行为依然和页表有关

1. 问题提出

在操作系统中，进程是可以被挂起的，这引出两个问题：

1. 操作系统如何知道进程是否处于挂起状态呢？
   • 进程状态模型中常见的有 运行、阻塞、睡眠 等状态，并没有明确的“挂起”状态。
   • 所以，操作系统并不是通过“进程状态”来判断挂起与否，而是通过调度和内存映射情况来感知。
2. 操作系统如何知道某个进程的代码和数据是否已经在物理内存中呢？
   • 这就要依赖 页表（Page Table）。
   • 页表中除了存放虚拟地址到物理地址的映射关系以及权限位，还包含一个重要的标记位（Present Bit / 有效位），用于指示该虚拟页是否真正加载到物理内存中。
     • 0 → 当前虚拟页不在内存中，需要从磁盘调入；
     • 1 → 当前虚拟页已在内存中，可以直接访问。
   • 操作系统可以通过页表中的标识，判断进程的代码和数据是否被加载到内存中

先补充一个知识，现代操作系统不做任何浪费时间和空间的行为

现代操作系统几乎不做任何浪费时间和空间的事情，任何浪费时间和空间的事情，几乎都操作系统被优化了

---

2. 大文件加载的挑战

设想一个场景：

我们在电脑上运行一个游戏，游戏安装后体积大小可能高达 几十 GB。而我们的电脑总内存只有 4GB，其中系统本身要占用一部分，实际可供应用使用的可能只有 3GB。

疑问：
👉 如果程序必须在运行前把所有代码和数据一次性加载进内存，那么显然 10GB 的程序在 3GB 的内存里根本放不下，应该会卡死甚至崩溃。
但实际上，游戏运行得很流畅，说明操作系统在背后做了优化。

---

3. 分批加载与惰性加载

3.1 分批加载（批量搬运的思路）

操作系统可以选择只把程序的一部分加载到内存中。例如：

• 假设先加载 500MB 的内容，让程序能启动运行；
• 当执行到新的区域时，再把对应的部分加载进来；
• 执行完一段后，可以释放旧的部分，给其他数据腾出空间。

这样，超大程序就能在有限内存中运行，看似占用 10GB，实际上只需 3GB 左右的物理内存。

问题：
如果每次都“批量”加载太多，比如加载 500MB，而代码是一行一行执行的，短时间只用到其中 15MB，那么剩余的 485MB 会被闲置，其他进程无法利用，造成内存浪费。

---

3.2 惰性加载（现代操作系统的实际做法）

现代操作系统采用更精细的策略 —— 惰性加载（Lazy Loading）。

原理：

• 在进程启动时，操作系统并不会真正把所有代码和数据读入内存。
• 页表会先记录该整个程序的虚拟地址范围，将虚拟地址填入页表，但对应的物理页表项为空，有效位（Present Bit）设置为 0。
• 当 CPU 访问这些虚拟地址时，会发现页表项无效，触发 缺页中断（Page Fault）。
• 操作系统这时才会从磁盘把对应的代码和数据加载到物理内存中，更新页表，把有效位置该为 1，建立虚拟地址和物理地址的映射。
• 下一次访问时，CPU 就能直接命中页表，避免重复开销。

好处：

• 不再提前加载无用的部分，避免内存浪费；
• 只在真正需要时才加载，提高运行效率；
• 支持大程序在小内存机器上运行，实现了虚拟内存的按需调度。

---

4. 页表标记位与内存管理解耦

有了页表中的标记位，进程管理和内存管理可以做到解耦：

• 进程管理模块：只管分配和使用虚拟地址空间。至于这个虚拟地址有没有物理内存支撑，它不关心。
• 内存管理模块：只在缺页中断发生时，才为进程分配实际的物理页，并负责页面置换。

这样：

• 进程并不直接与物理内存打交道，而是通过操作系统和页表间接完成；
• 即便物理内存不足，操作系统也能通过置换机制保证进程继续运行；
• 避免了进程和内存之间的强耦合，提升了系统的可扩展性与调度灵活性。

---

5. 总结

1. 页表中有一个 有效位（Present Bit），用来标识某个虚拟页是否已加载到内存。
2. 大型程序不可能一次性全部加载进内存，操作系统采用 分批加载 与 惰性加载 策略。
3. 惰性加载通过缺页中断机制实现“按需调页”，避免浪费内存空间。
4. 页表机制让进程管理和内存管理解耦，进程无需关心物理内存的实际情况，只需使用虚拟地址即可。

👉 这就是为什么我们能在一台 4GB 内存的电脑上流畅运行一个占用几十 GB 的大型游戏。

---

6. 进程的再认识与提高

6.1 进程的创建与惰性加载

当一个进程被创建时，操作系统 并不会立刻把所有代码和数据全部加载到物理内存中。
从技术角度上讲，完全可以做到以下行为：

• 只创建进程的内核数据结构（PCB、进程地址空间、页表），
• 而对应的代码和数据，一行都不加载。

等到进程真正要被调度执行时，操作系统再通过 缺页中断 + 惰性加载 的方式，边运行边加载。

也就是说，程序虽然看起来“一瞬间运行起来了”，实际上代码和数据是逐步被加载到内存中的。

• 真正要调度执行的时候，操作系统自动再将代码和数据慢慢惰性加载，此时就可以实现边使用边加载

---

6.2 进程创建的顺序

问题：进程在被创建时，是先加载代码数据，还是先创建内核数据结构？

答案：

• 必须是 先创建内核数据结构，包括：
  1. task_struct（进程控制块 PCB）；
  2. mm_struct（进程的虚拟地址空间描述）；
  3. 页表（虚拟地址与物理地址的映射结构）。
• 并处理好三者之间的对应关系。

• 之后，当进程第一次访问某段虚拟地址时：
  1. CPU 通过页表发现该虚拟页还未映射到物理内存；
  2. 触发 缺页中断；
  3. 操作系统的 内存管理模块 负责：
     • 申请合适的物理内存页；
     • 从可执行文件或交换分区中加载所需数据；
     • 更新页表，填入物理页帧地址，并设置有效位。

这些过程全部由操作系统完成，进程本身既不需要感知，也不需要管理。

每一个进程都有进程地址空间，这是操作系统层面做的工作，和编程语言无关，正式因为页表和地址空间的存在，实现了进程管理和内存管理在软件层面的解耦

---

6.3 进程的再定义

综合来看，一个进程可以重新定义为：

• 进程 = 内核数据结构（task_struct + mm_struct + 页表） + 代码和数据

其中：

• task_struct：进程控制块（PCB），记录进程的标识、状态、调度信息等；
• mm_struct：描述进程的虚拟地址空间结构；
• 页表：实现虚拟地址到物理地址的映射。

---

6.4 进程切换的本质

进程切换时，不仅仅要切换PCB，还包含 地址空间和页表的切换：

• task_struct一旦切换，→ task_strcut所匹配的地址空间 mm_struct 自动被切换

• 页页表的基地址存放在 CR3 寄存器 中，属于进程的上下文数据，当 CPU 切换进程的上下文数据时，CR3 被更新，进程的页表也随之切换。

因此，本质上：

👉 只要 CPU 切换了进程上下文数据（包括寄存器、CR3），那么该进程的 PCB、地址空间、页表就一并切换了。

---

6.5 进程独立性的体现

进程的独立性体现在两个层面：内核数据结构层面和代码和数据层面

1. 内核数据结构层面
   • 每个进程都有独立的 PCB（task_struct）、地址空间（mm_struct）、页表；
   • 父子进程也各自维护独立的数据结构。
   • 因此内核数据结构层面，进程间是互相独立的
2. 代码和数据层面
   • 在虚拟地址空间中，每个进程看到的地址是连续且统一的；
   • 在物理内存中，不同进程的代码和数据可以存放在完全不同的位置；
   • 页表实现了“虚拟地址一致，物理地址独立”的效果：在页表层面上，不同进程的虚拟地址可以完全一样，但物理地址可以完全不一样，只需要将页表中的虚拟地址映射到物理内存的不同位置，每个进程的代码和数据就互相解耦了。
   • 父子进程只需让页表中的代码区指向一样，数据区指向不一样，就实现了父子进程数据层面的解耦
     • 父子进程可以共享同一段代码区（只读共享），
     • 而数据区则指向不同的物理页，从而实现数据的解耦。
   • 当一个进程异常终止时，只需释放它独有的 task_struct、mm_struct 和页表，就能保证该进程完全退出，而不影响其他进程。
   • 至于进程代码和数据在物理内存中加载的具体位置，何时加载、何时释放，都不需要进程关心，完全交由操作系统的内存管理模块负责。
     • 有了页表的映射，可以把代码和数据在物理内存的任何地方存放(同一个进程在物理内存中的地址是乱序的)，但左侧的虚拟地址是线性的，可以呈现给进程连续线性的空间，这就叫做以统一的视角管理所有进程的代码和数据。

---

6.6 统一的视角与乱序的物理内存

得益于页表的存在：

• 程序在物理内存中加载到什么地方，什么时候加载，根本不重要了，可能是 乱序分布 的，分散在不同物理页帧中；
• 但在虚拟地址空间里，操作系统可以给进程提供一个 连续线性、统一的视角。

这就是“虚拟内存”的本质：把无序变成有序，让进程觉得自己独享一块完整、连续的内存空间。

---

7. 验证命令行参数和环境变量的地址比栈的地址高

可以看到，内存分区中命令行参数和环境变量的地址是在栈的地址的上面，我们使用程序来验证他们之间的地址关系：

验证程序：

int g_val_1;        // 未初始化全局变量
int g_val_2 = 100;  // 已初始化全局变量
int main(int argc, char* argv[], char* env[]) {printf("code addr: %p\n", main);const char* str = "hello world";  // 字符串常量printf("read only string addr: %p\n", str);printf("init global value addr: %p\n", &g_val_2);    // 已初始化全局变量printf("uninit global value addr: %p\n", &g_val_1);  // 未初始化全局变量static int static_int = 100;printf("static local value addr: %p\n", &static_int);  // static 修饰的局部变量 存储在全局数据区char* mem = (char*) malloc(100);   // 堆区的数据char* mem1 = (char*) malloc(100);  // 堆区的数据char* mem2 = (char*) malloc(100);  // 堆区的数据printf("heap addr: %p\n", mem);    // 打印堆区地址printf("heap addr: %p\n", mem1);   // 打印堆区地址printf("heap addr: %p\n", mem2);   // 打印堆区地址// 打印栈区的地址printf("stack addr:%p\n", &mem);printf("stack addr:%p\n", &mem1);printf("stack addr:%p\n", &mem2);// 打印命令行参数和环境变量的地址int i = 0;for (; argv[i]; ++i)printf("argv[%d] addr: %p\n", i, argv[i]);for (i = 0; env[i]; ++i)printf("env[%d] addr: %p\n", i, env[i]);return 0;
}

运行结果如下：

• 可以看到，命令行参数和环境变量的地址比栈的地址更高

  • 环境变量的地址比命令行参数的地址更高

• 编译器视角下，变量名只在编译阶段存在，帮助分配地址；生成目标文件后，只剩下地址或偏移量，不再有“变量名”。

• 子进程继承环境变量的原因

  • 环境变量就是一块普通的内存区域，保存在进程地址空间里。
  • fork后，子进程会复制父进程的地址空间和页表；
  • 父子进程最初共享同一份物理页，通过写时拷贝保证读写隔离；
  • 因此子进程自然能继承父进程的环境变量。

8. 结语

​ 进程地址空间不仅是 Linux 内存管理的基石，更是进程独立性与系统安全性的体现。通过虚拟地址、页表和写时拷贝等机制，操作系统实现了 进程视角的统一、进程间的隔离，以及进程管理与内存管理的解耦。

​ 理解这些概念，不仅能帮助我们更好地掌握系统编程的底层原理，也能为后续深入学习 进程调度、内存管理优化、操作系统内核设计 打下坚实基础。

---

以上就是本文的所有内容了，如果觉得文章对你有帮助，欢迎 点赞⭐收藏 支持！如有疑问或建议，请在评论区留言交流，我们一起进步

分享到此结束啦
一键三连，好运连连！

你的每一次互动，都是对作者最大的鼓励！

---

征程尚未结束，让我们在广阔的世界里继续前行！ 🚀
