Wireshark数据包波形绘制异常

news 2025/8/22 14:53:58

一、数据包波形绘制方法

Wireshark数据包波形绘制具体方法见我的另一篇博客：

Wireshark捕获电脑与路由器通信数据，绘制波形观察-CSDN博客

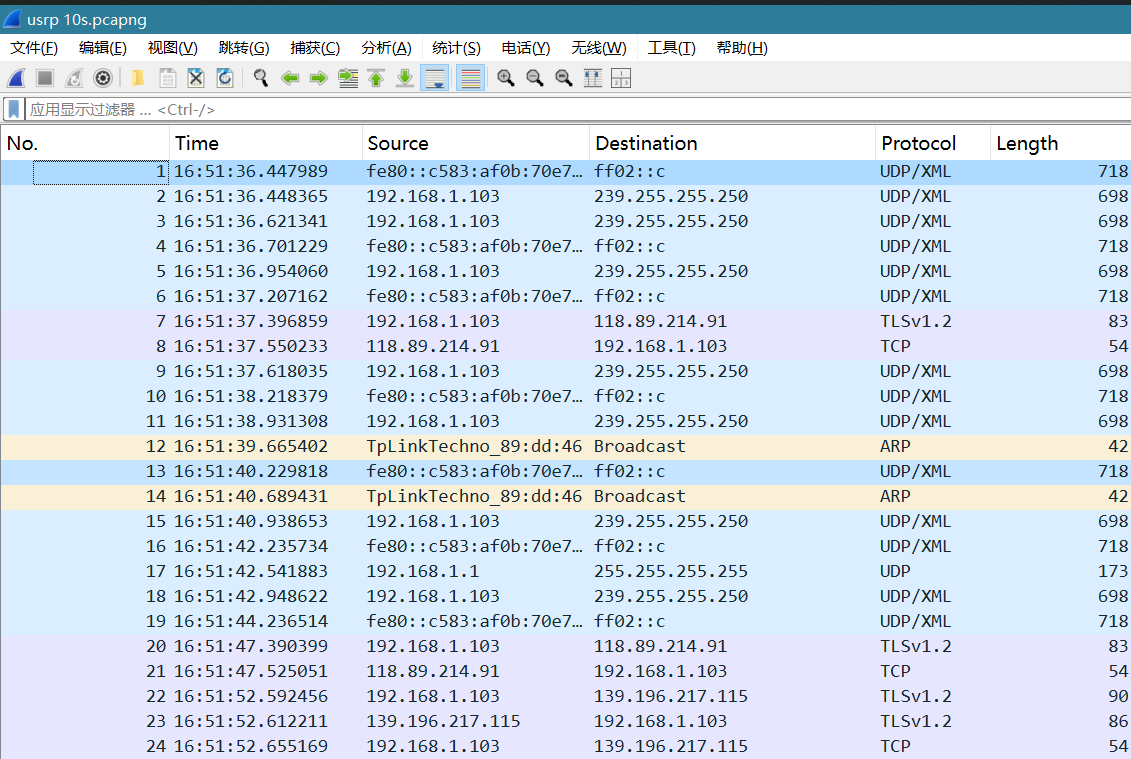

Wireshak捕获的数据包：

二、异常现象

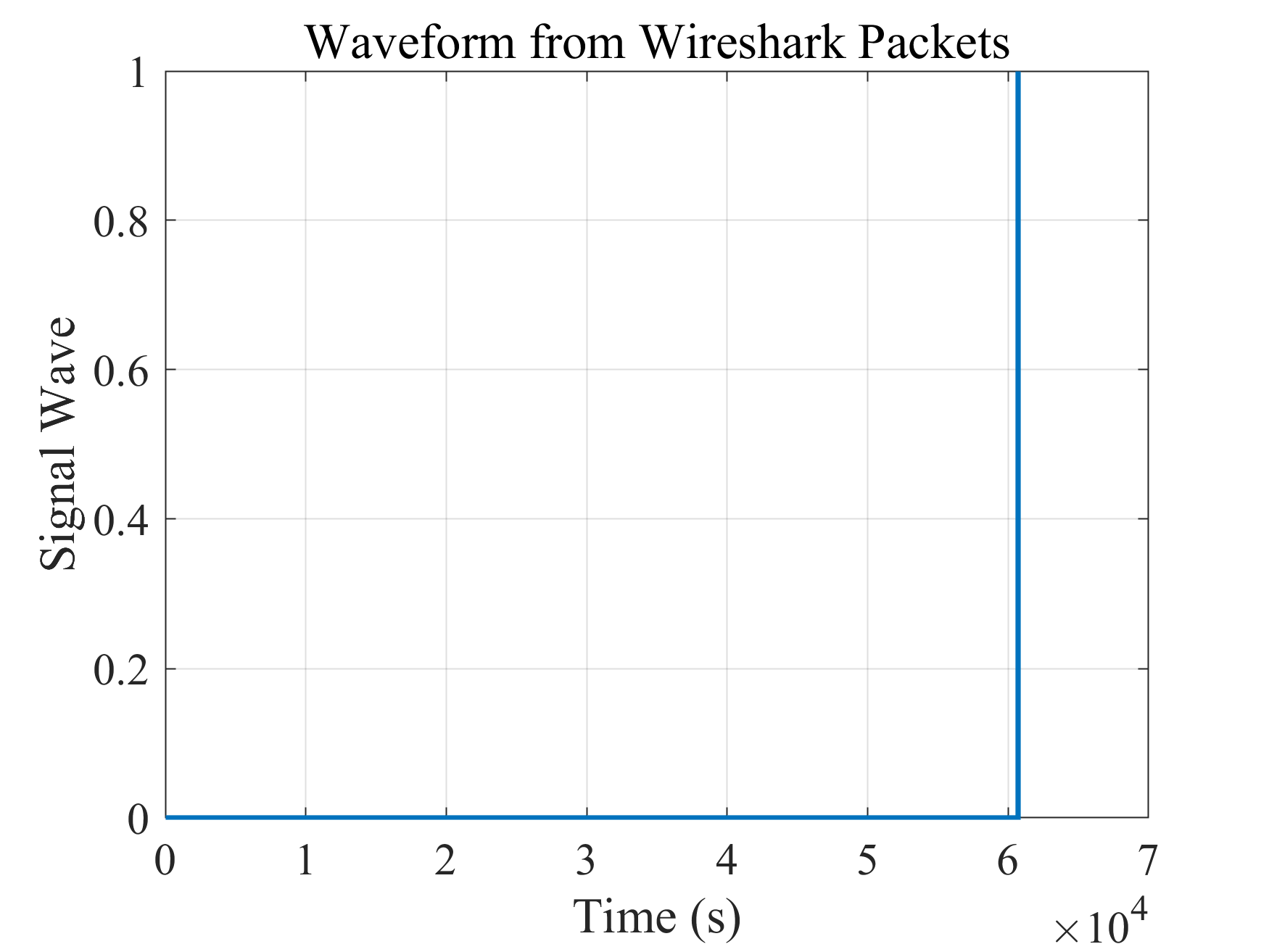

波形连一起了：

三、问题剖析

3.1 绝对时间格式

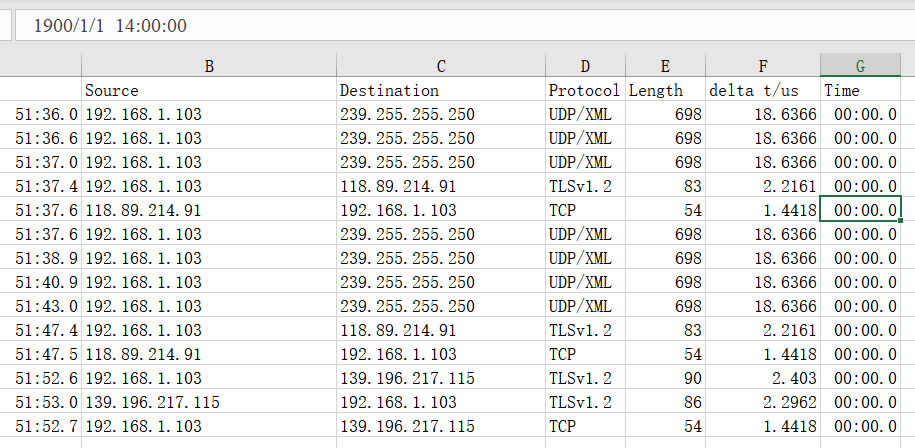

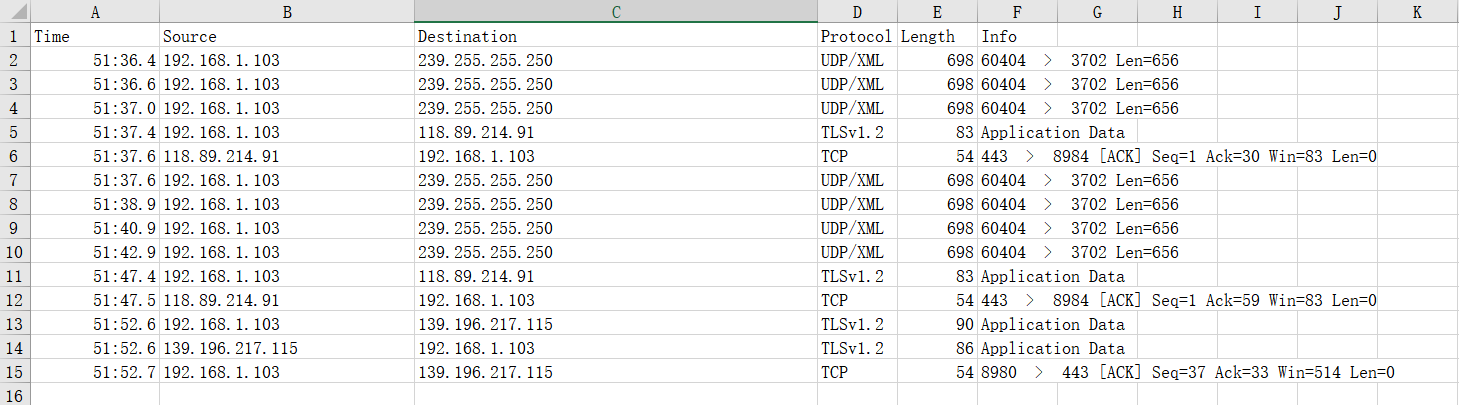

观察下数据包发送时刻和长度：

不应该是上面图那样连在一起。

问题出在哪呢......

观察数据包间隔：

% 读取 Excel 文件
data = readtable('D:\无线通信网络认知\通信学报\5G信号\Wireshark USRP联合波形捕获\only 192.168.1.103.xlsx');% 查看前几行
head(data)% 单独取出时间和长度
time = data.Time;
length = data.Length;
% 基本清洗
mask = ~isnan(time) & ~isnan(length);
time   = time(mask);
length = length(mask);time = time*24*60*60;

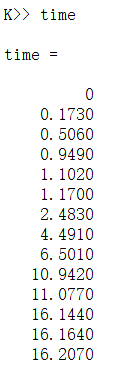

对照MATLAB加载的EXCEL变量数值：

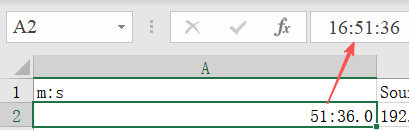

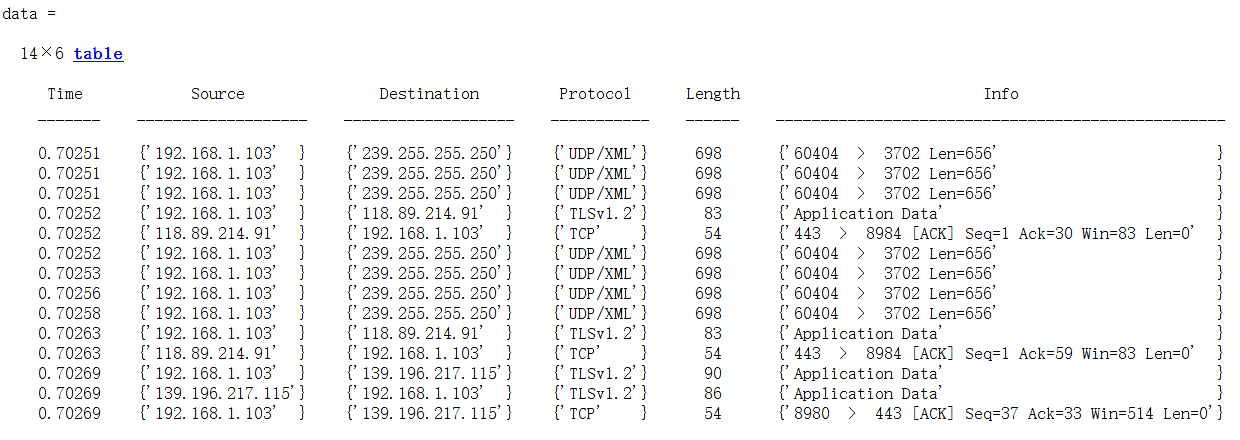

猛然发现，EXCEL中的Time这列不是时分秒绝对时间，实际上只有分和秒。所以，MATLAB打印表格中的0.70XXX这些数值实际上是分秒除以60分钟，得到的在1个小时中的比值。

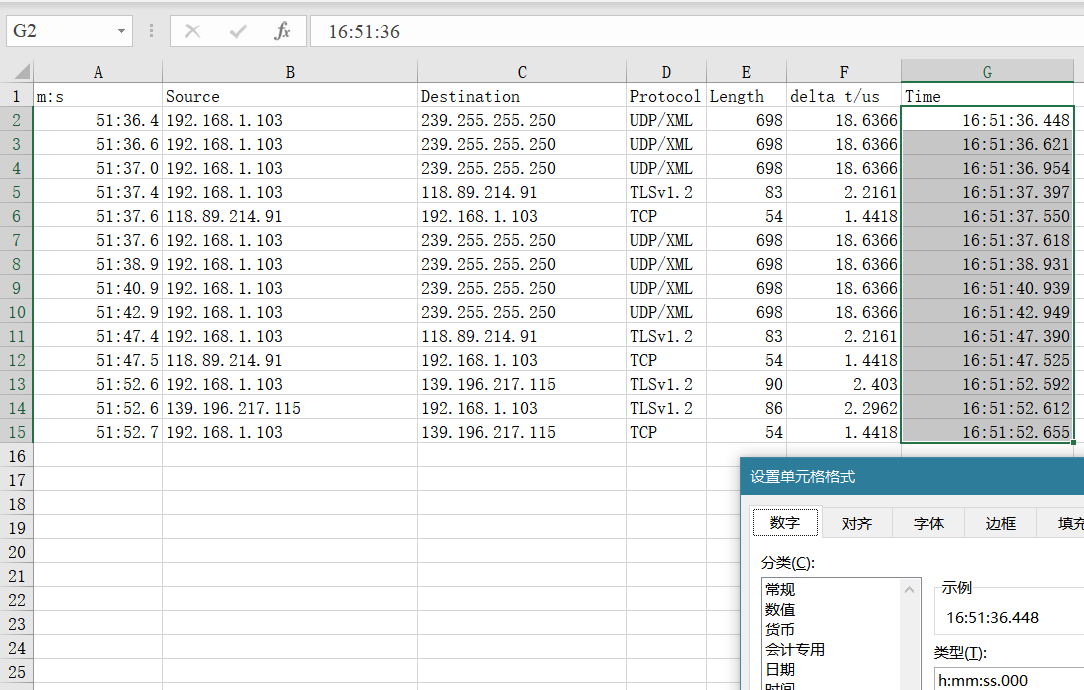

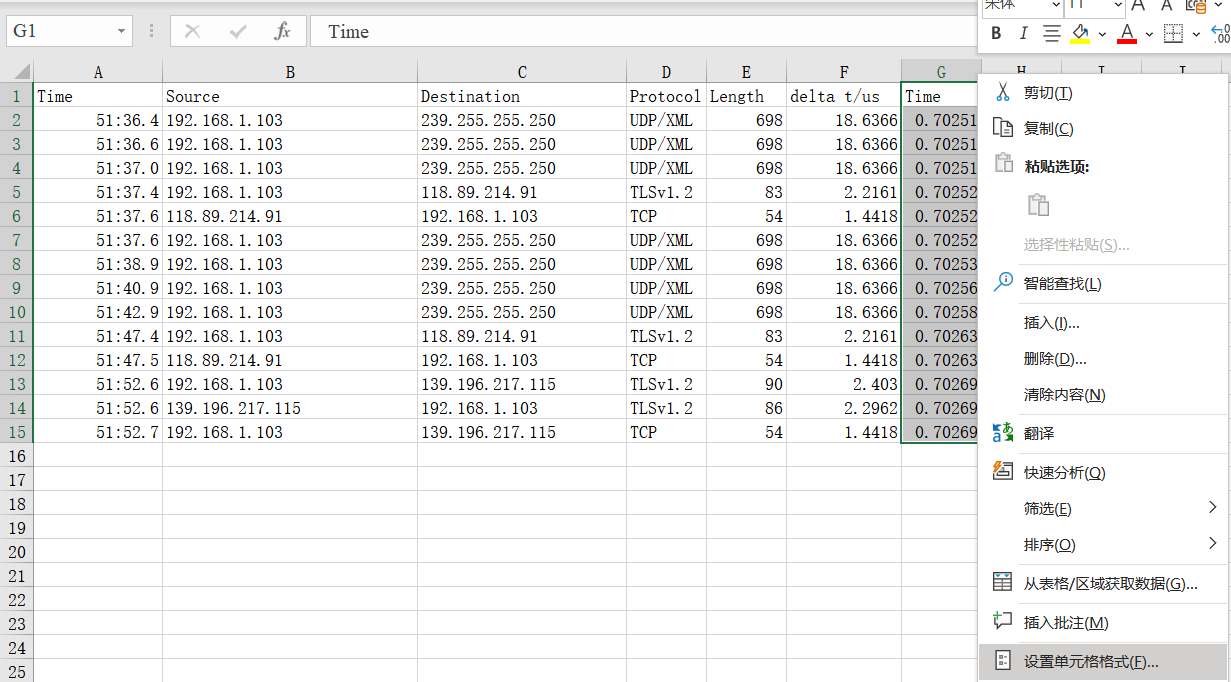

我在EXCEL中通过调整单元格格式进行验证：

得到的数值：MATLAB加载自动转换后的数值：

破案了，就是把绝对时间的 “分:秒.秒小数” 当成了“时:分.秒”。

更正：

time = time*60*60;

3.2 小数保留位数

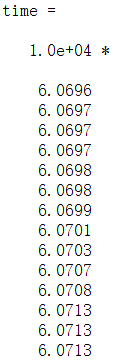

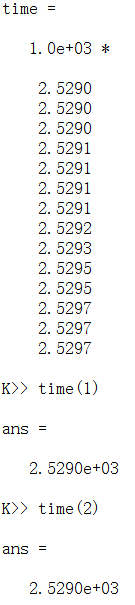

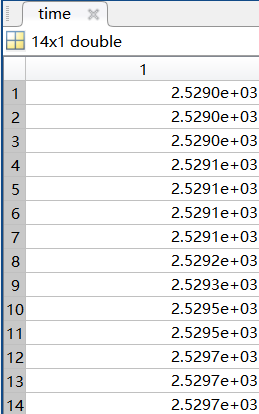

仔细看time变量，每个元素的小数是可以再往后保留几位的，同时也是递增的，说明保留的小数位数没问题：

但感觉MATLAB只用了前几位小数：

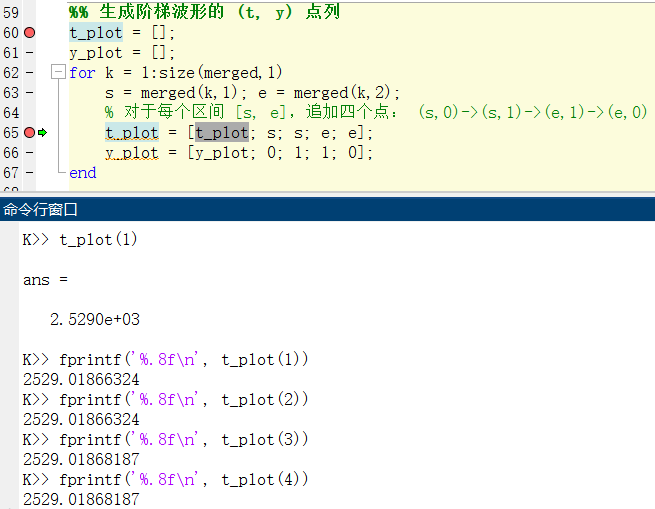

检查了一下，double变量打印时会自动调整小数位数，但是变量本身保留的小数位数是相当长的：

3.3 波形数值

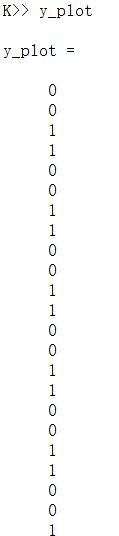

yplot是01交替变换的，看起来也没有问题

四、波形绘制参数调整

4.1 尺度缩小

把matlab中time的处理程序更新下：

% 读取 Excel 文件
data = readtable('D:\无线通信网络认知\通信学报\5G信号\Wireshark USRP联合波形捕获\only 192.168.1.103.xlsx');% 查看前几行
% head(data)
data% 单独取出时间和长度
time = data.Time;
length = data.Length;
% 基本清洗
mask = ~isnan(time) & ~isnan(length);
time   = time(mask);
length = length(mask);time = time*60*60;

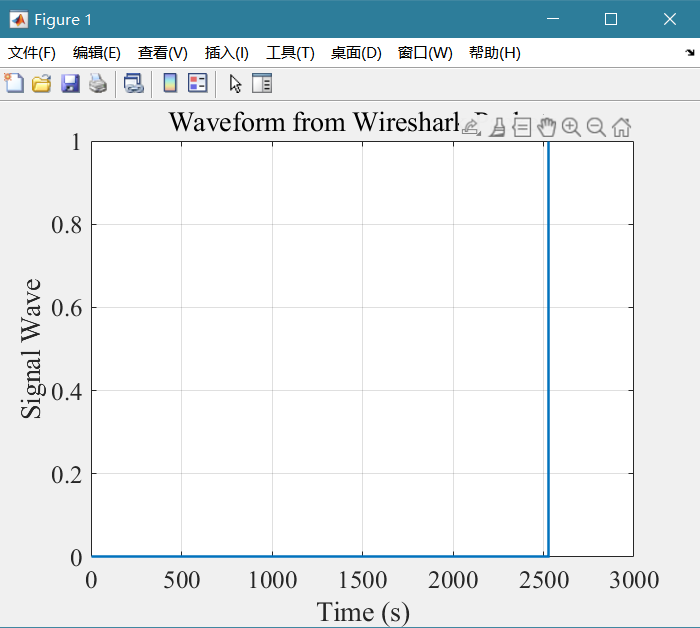

重新绘制波形：

结合上述yplot变量观察并没问题，我大概知道原因了。就是0到2500这段是空的，2500附近那根“线”实际上有很多信号。

放大信号：

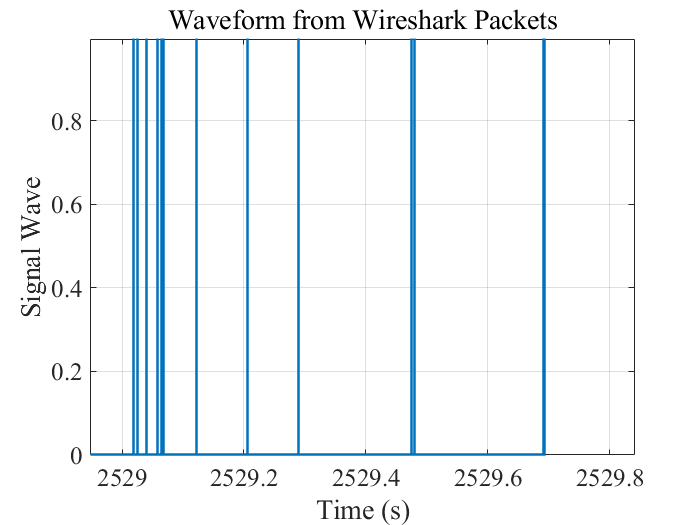

继续放大：

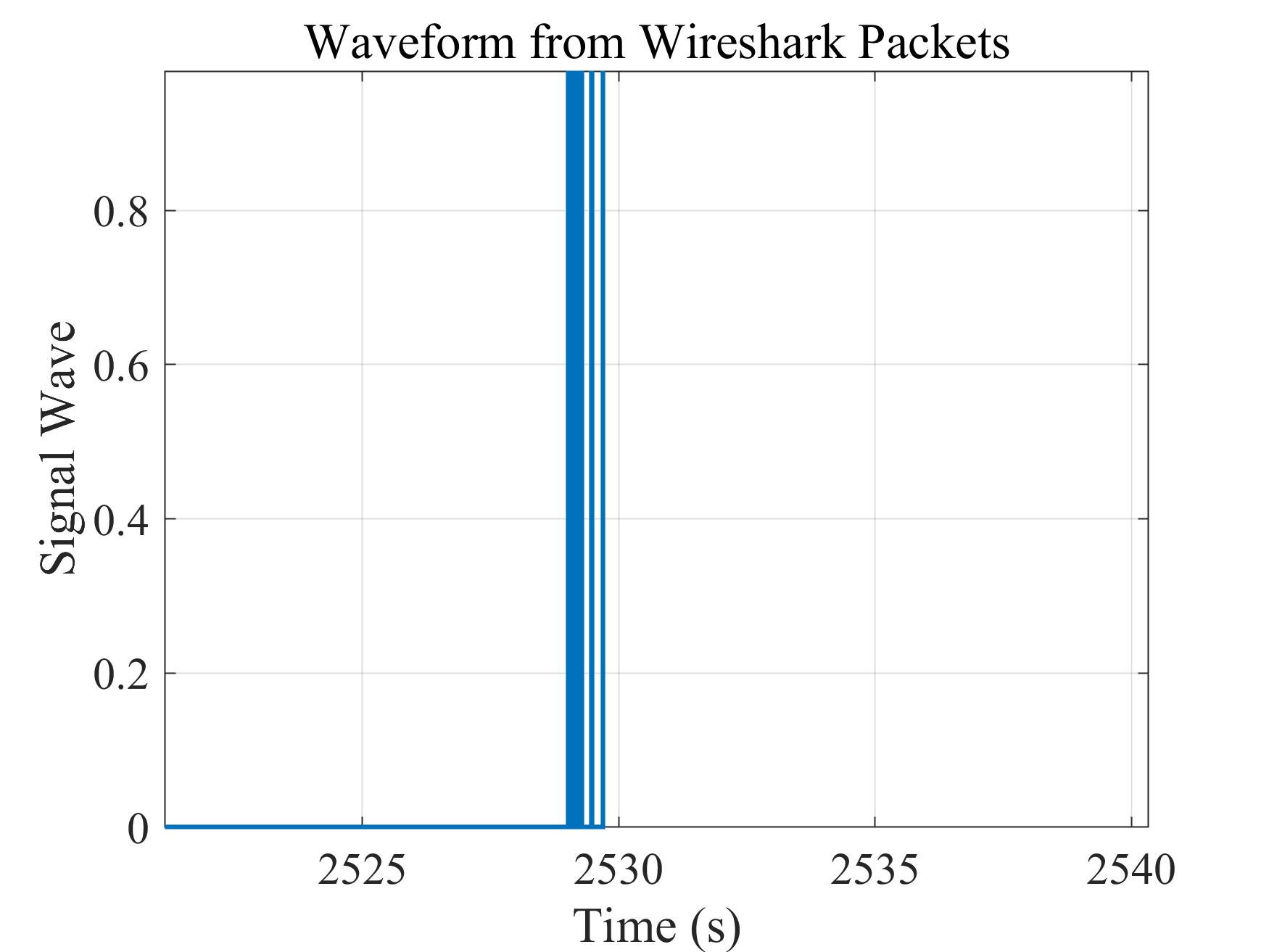

知道为什么从2500附近才开始有信号了。捕获数据包时在51分左右，对应一个小时的0.7的位置。

0.7*3600秒=2,520秒！

破案了。

4.2 减去初值

先减去time初值，再绘图：

time = time-time(1);

4.3 采样时长异常

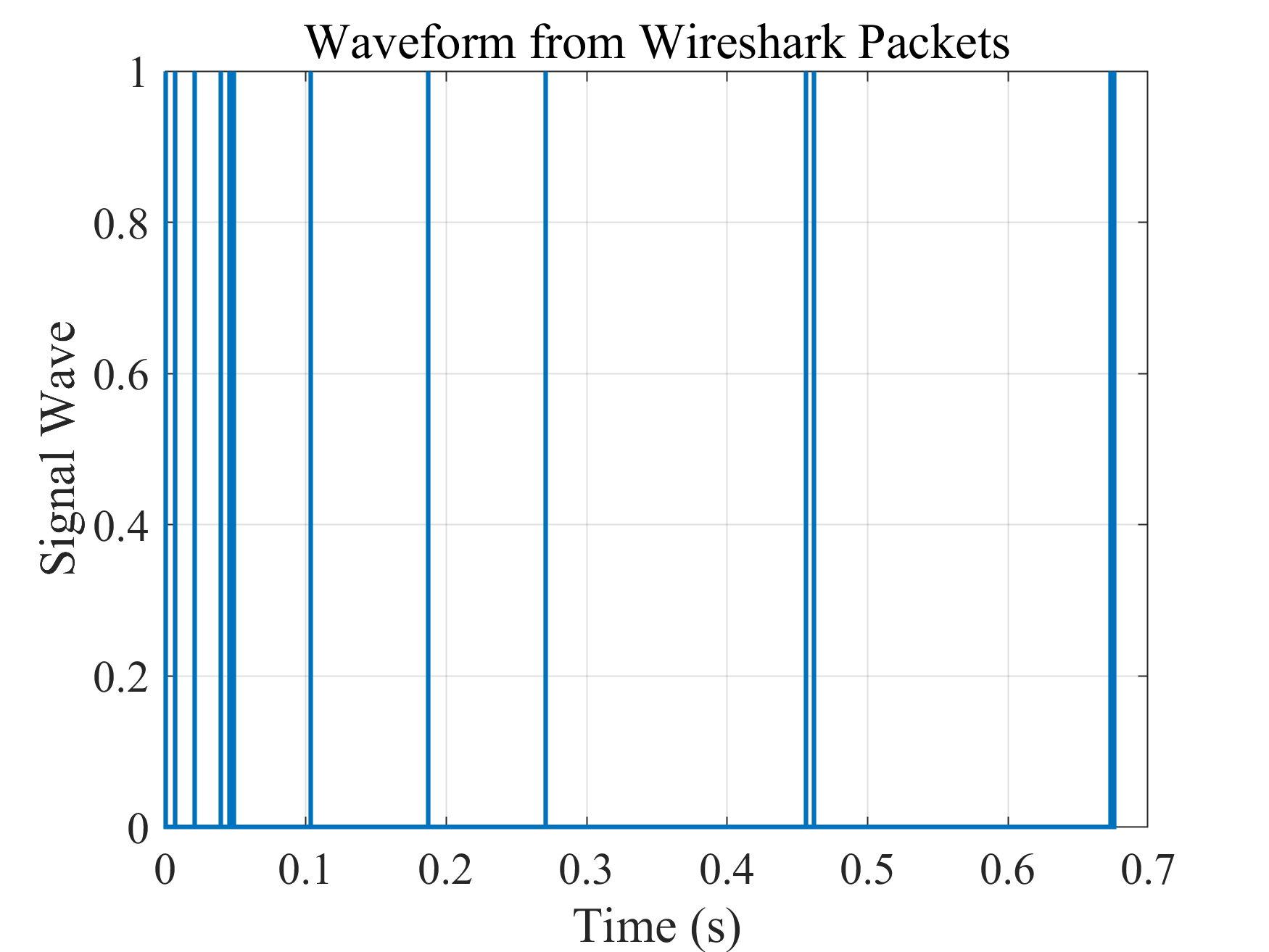

还是有点不对，我采集信号时长有16秒：

看了下Wireshark的原文，也是16s：

迷了，这0.7s的采集信号时长怎么出来的......???! ! !

51分=0.85小时：

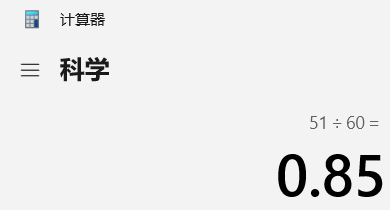

搞错了，之前MATLAB和EXCEL的0.7XXX根本不是分钟除以60得到的......

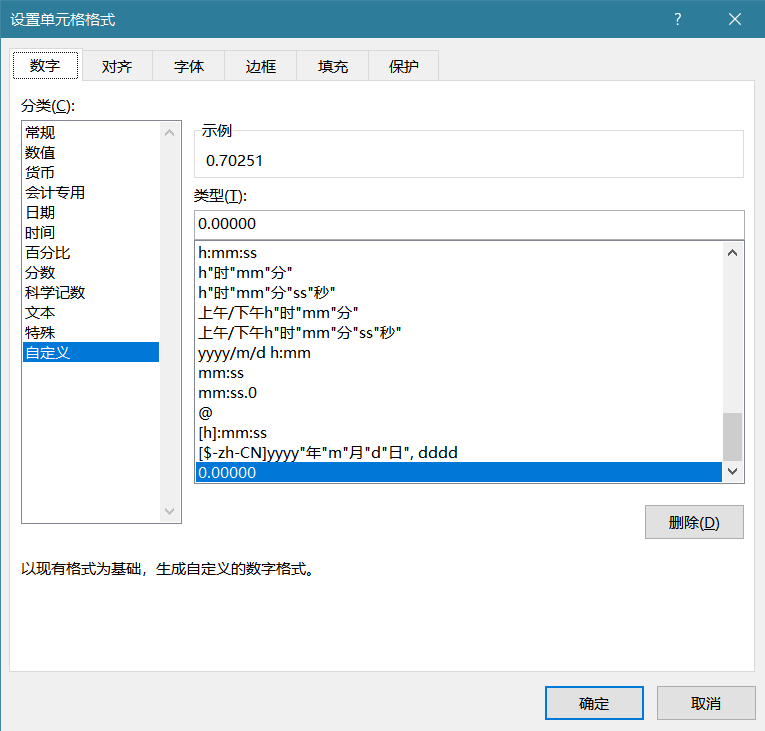

从EXCEL的单元格格式切入：

总之就是，“0.0000”不适合直接用于日期格式。

4.4 EXCEL绝对时间显示异常

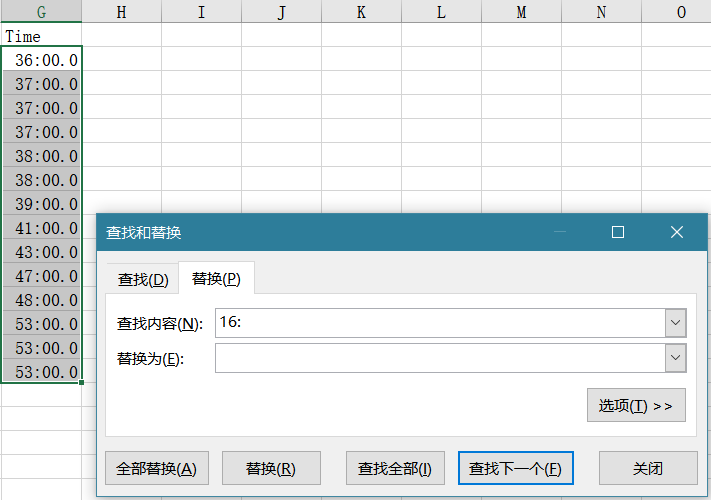

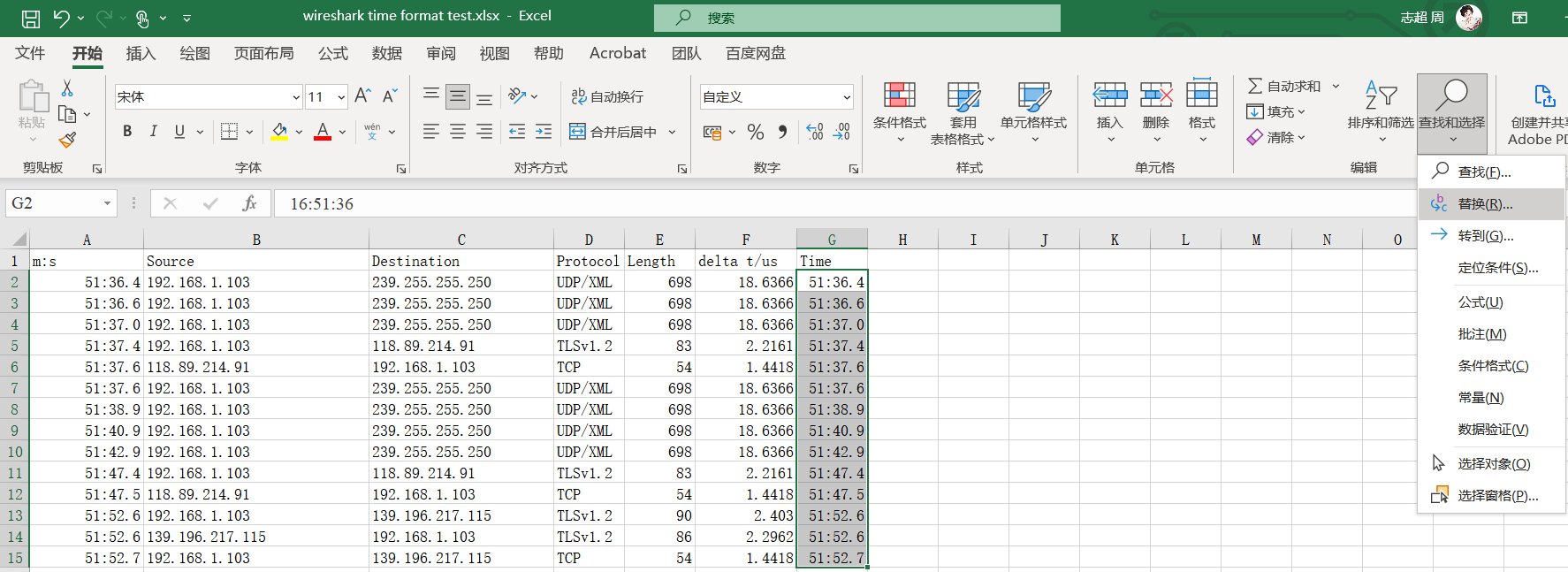

重新设置Time列，通过替换把前面的“分:”去掉：

原来的“.”变成“：”了：

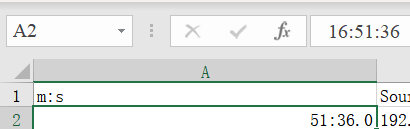

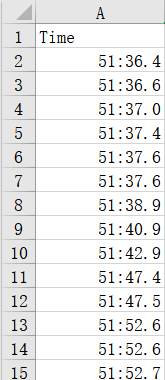

又发现原来的Time列是时分秒的，单元格里只显示分：秒：

继续把16：的时去掉：

离谱，这数值乱七八糟的，不行：

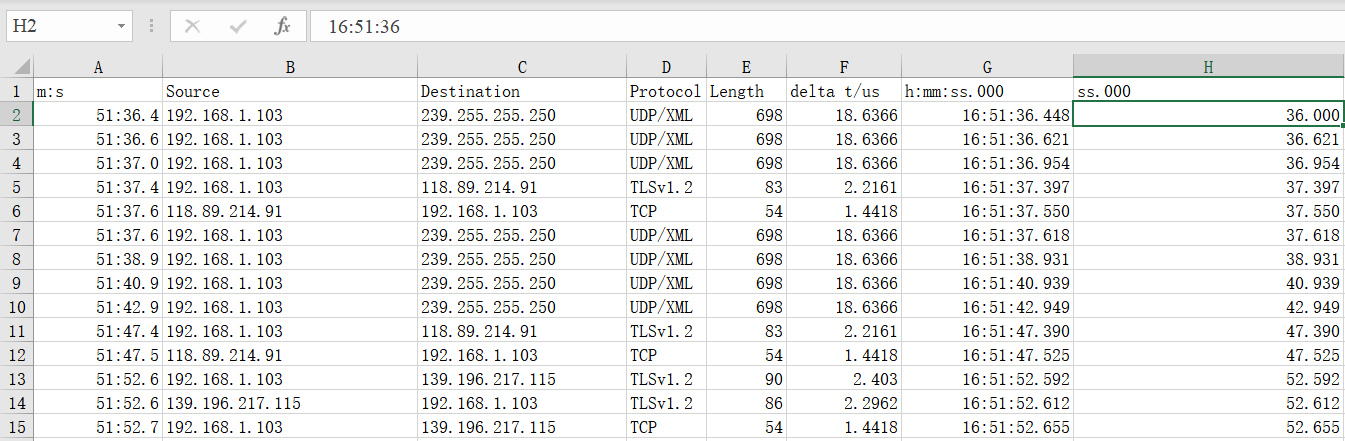

得用自己设置的日期显示单元格格式：h:mm:ss.000

4.5 仅保留秒数值

显示上可以只保留秒了：

但是想把秒数值单独提取出来还是困难：

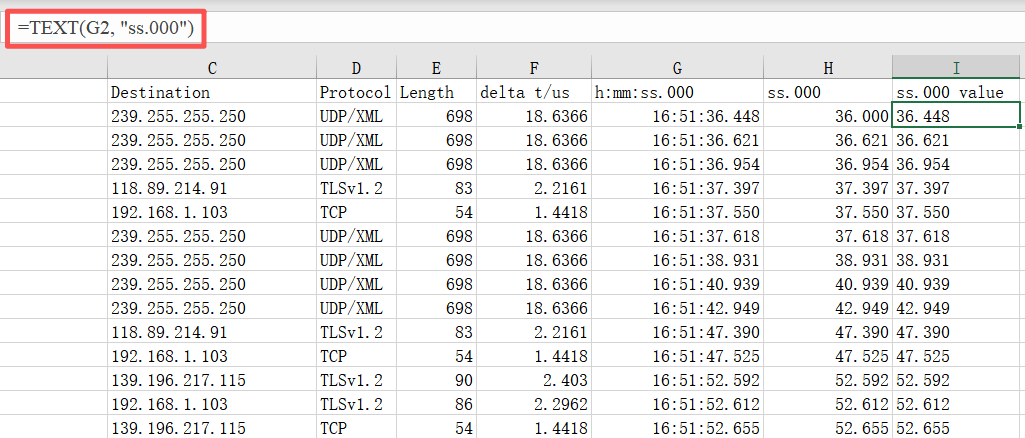

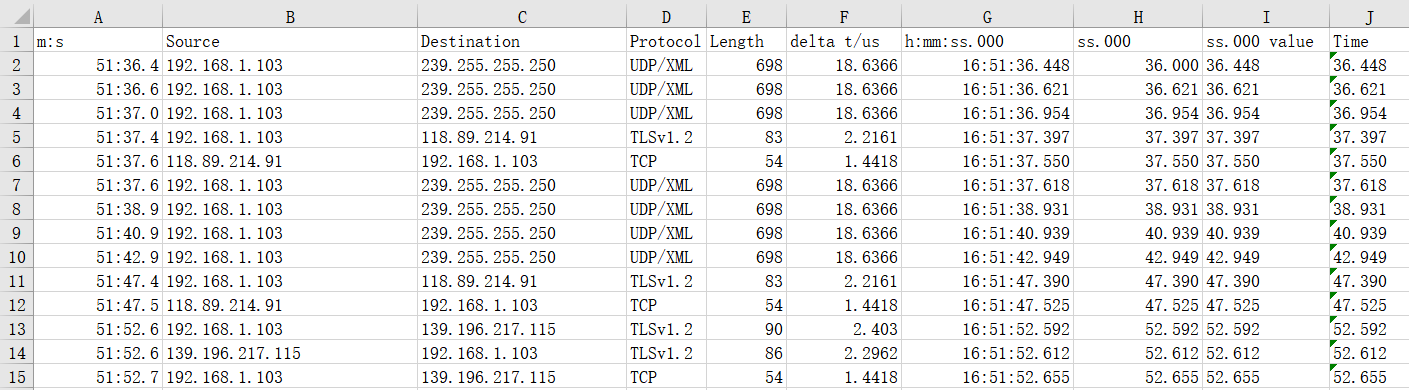

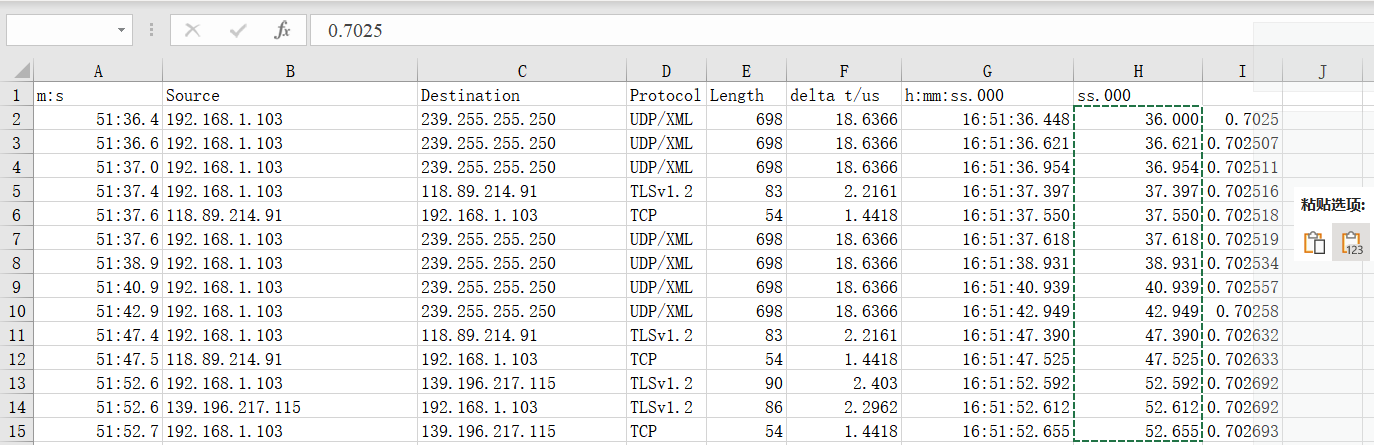

通过TEXT这种方式就是真正把秒数值单独提取到一列：

再以文本形式粘贴到新的一列，就真正得到数据包秒时刻的数值了：

五、完善程序，绘制最终波形

这个时候，再重新加载数据：

% 读取 Excel 文件
data = readtable('D:\无线通信网络认知\通信学报\5G信号\Wireshark USRP联合波形捕获\only 192.168.1.103.xlsx');% 查看前几行
% head(data)
data% 单独取出时间和长度
time = data.Time;
length = data.Length;
% 基本清洗
mask = ~isnan(time) & ~isnan(length);
time   = time(mask);
length = length(mask);time = time-time(1);
