PiscCode实现MediaPipe 的人体姿态识别：三屏可视化对比实现
一、前言
人体姿态识别（Pose Estimation）是计算机视觉中的一个重要方向，它通过检测人体的关键点位置（如鼻子、肩膀、肘部、膝盖、脚踝等），帮助我们理解人体的动作和姿势。
常见应用包括：
-
健身动作纠正
-
体育训练辅助
-
动作捕捉（游戏、动画）
-
安防与人机交互
Google 开源的 MediaPipe 提供了强大的姿态识别模型，支持实时检测人体 33 个关键点。
今天这篇文章，我们将基于 MediaPipe Pose Landmarker，实现一个“三屏对比”效果：
-
左侧：原始图像
-
中间：骨架图（仅关键点和连线）
-
右侧：骨架叠加在原始图像上

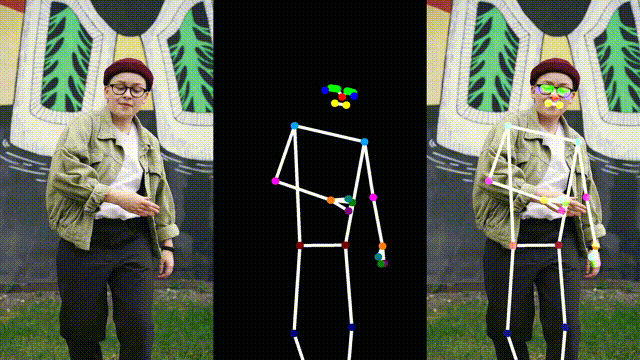

效果如下（示意图）：
这样我们可以更直观地对比识别结果，便于调试与演示。
二、环境准备
同时，还需要下载 MediaPipe 官方提供的 Pose 模型文件（如 pose_landmarker_heavy.task），放在本地目录下。
三、核心代码解析
我们来看主要的类：PoseObjectDIYTriple
1. 初始化模型
base_options = python.BaseOptions(model_asset_path=model_path)
options = vision.PoseLandmarkerOptions(base_options=base_options,num_poses=num_poses,running_mode=vision.RunningMode.IMAGE
)
self.detector = vision.PoseLandmarker.create_from_options(options)
这里通过 vision.PoseLandmarkerOptions 配置模型参数：
-
model_path：模型路径 -
num_poses：最大检测人数（默认 1） -
running_mode=IMAGE：以单张图片模式运行
最终得到 self.detector，它是一个可调用的姿态检测器。
2. 定义关键点颜色
为了让不同关键点更易区分，我们给每个点定义了颜色（BGR 格式）：
self.landmark_colors = {0: (0, 0, 255), # 鼻子 红色7: (255, 0, 0), # 左耳 蓝色11: (255, 165, 0),# 左肩 橙色13: (255, 0, 255),# 左肘 紫色27: (0, 128, 128),# 左脚踝 青色...
}
这样骨架在画面中会非常直观。
3. 绘制骨架
核心绘制函数 _draw_skeleton：
def _draw_skeleton(self, frame, pose_landmarks, draw_points=True):skeleton_img = np.zeros_like(frame)h, w, _ = frame.shape# 画骨架连线for start_idx, end_idx in self.connections:x1, y1 = int(pose_landmarks[start_idx].x * w), int(pose_landmarks[start_idx].y * h)x2, y2 = int(pose_landmarks[end_idx].x * w), int(pose_landmarks[end_idx].y * h)cv2.line(skeleton_img, (x1, y1), (x2, y2), self.line_color, self.line_thickness)# 画关键点if draw_points:for idx, lm in enumerate(pose_landmarks):cx, cy = int(lm.x * w), int(lm.y * h)color = self.landmark_colors.get(idx, (255, 255, 255))cv2.circle(skeleton_img, (cx, cy), self.point_size, color, -1)return skeleton_img
要点：
-
每个 landmark 的
x,y坐标都是 归一化的 (0-1)，需要乘以图片的宽高才能得到像素坐标。 -
使用
cv2.line画连线，cv2.circle画关键点。
4. 三屏拼接
最后的 do 方法把三幅画面拼接在一起：
def do(self, frame):mp_image = mp.Image(image_format=mp.ImageFormat.SRGB,data=cv2.cvtColor(frame, cv2.COLOR_BGR2RGB))detection_result = self.detector.detect(mp_image)# 初始化中间和右侧帧skeleton_only = np.zeros_like(frame)skeleton_overlay = np.zeros_like(frame)if detection_result.pose_landmarks:for pose_landmarks in detection_result.pose_landmarks:# 仅骨架skeleton_only = self._draw_skeleton(skeleton_only, pose_landmarks, draw_points=True)# 骨架叠加skeleton_overlay = self._draw_skeleton(np.zeros_like(frame), pose_landmarks, draw_points=True)skeleton_overlay = cv2.addWeighted(frame, 1.0, skeleton_overlay, 1.0, 0)# 横向拼接三张图triple_frame = np.concatenate([frame, skeleton_only, skeleton_overlay], axis=1)return triple_frame
这样就能得到一个三屏对比画面，非常直观！
四、运行示例
import cv2
import numpy as np
import mediapipe as mp
from mediapipe import solutions
from mediapipe.framework.formats import landmark_pb2
from mediapipe.tasks import python
from mediapipe.tasks.python import visionclass PoseObjectDIYTriple:def __init__(self,model_path="文件地址/pose_landmarker_heavy.task",num_poses=1,point_size=10,line_thickness=6,landmark_colors=None,line_color=(255, 255, 255)):"""初始化 Mediapipe PoseLandmarker 自定义版（三屏对比）"""base_options = python.BaseOptions(model_asset_path=model_path)options = vision.PoseLandmarkerOptions(base_options=base_options,num_poses=num_poses,running_mode=vision.RunningMode.IMAGE)self.detector = vision.PoseLandmarker.create_from_options(options)self.point_size = point_sizeself.line_thickness = line_thicknessself.line_color = line_colorself.connections = solutions.pose.POSE_CONNECTIONS# 默认颜色方案（左右对应部位颜色一致）if landmark_colors is None:self.landmark_colors = {0: (0, 0, 255), # nose1: (0, 255, 0), 2: (0, 255, 0), 3: (0, 255, 0),4: (0, 255, 0), 5: (0, 255, 0), 6: (0, 255, 0),7: (255, 0, 0), 8: (255, 0, 0),9: (0, 255, 255), 10: (0, 255, 255),11: (255, 165, 0), 12: (255, 165, 0),13: (255, 0, 255), 14: (255, 0, 255),15: (0, 128, 255), 16: (0, 128, 255),17: (128, 0, 128), 18: (128, 0, 128),19: (0, 128, 0), 20: (0, 128, 0),21: (128, 128, 0), 22: (128, 128, 0),23: (0, 0, 128), 24: (0, 0, 128),25: (128, 0, 0), 26: (128, 0, 0),27: (0, 128, 128), 28: (0, 128, 128),29: (128, 128, 128), 30: (128, 128, 128),31: (0, 0, 0), 32: (0, 0, 0)}else:self.landmark_colors = landmark_colorsdef _draw_skeleton(self, frame, pose_landmarks, draw_points=True):"""绘制骨架，支持自定义点和线"""skeleton_img = np.zeros_like(frame)h, w, _ = frame.shape# 画骨架连线for start_idx, end_idx in self.connections:x1, y1 = int(pose_landmarks[start_idx].x * w), int(pose_landmarks[start_idx].y * h)x2, y2 = int(pose_landmarks[end_idx].x * w), int(pose_landmarks[end_idx].y * h)cv2.line(skeleton_img, (x1, y1), (x2, y2), self.line_color, self.line_thickness)# 画关键点if draw_points:for idx, lm in enumerate(pose_landmarks):cx, cy = int(lm.x * w), int(lm.y * h)color = self.landmark_colors.get(idx, (255, 255, 255))cv2.circle(skeleton_img, (cx, cy), self.point_size, color, -1)return skeleton_imgdef do(self, frame,device):"""生成三屏对比帧"""if frame is None:return Nonemp_image = mp.Image(image_format=mp.ImageFormat.SRGB,data=cv2.cvtColor(frame, cv2.COLOR_BGR2RGB))detection_result = self.detector.detect(mp_image)h, w, _ = frame.shape# 初始化中间和右侧帧skeleton_only = np.zeros_like(frame)skeleton_overlay = np.zeros_like(frame)if detection_result.pose_landmarks:for pose_landmarks in detection_result.pose_landmarks:skeleton_only = self._draw_skeleton(skeleton_only, pose_landmarks, draw_points=True)skeleton_overlay = self._draw_skeleton(np.zeros_like(frame), pose_landmarks, draw_points=True)skeleton_overlay = cv2.addWeighted(frame, 1.0, skeleton_overlay, 1.0, 0)# 拼接三屏triple_frame = np.concatenate([frame, skeleton_only, skeleton_overlay], axis=1)return triple_frame

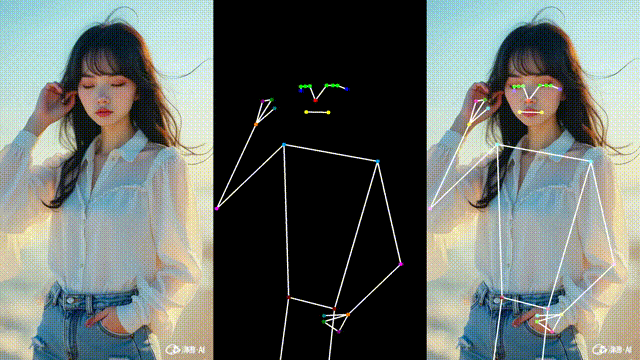

运行后即可看到：
-
左边：原始视频
-
中间：骨架画面
-
右边：骨架叠加在原始视频上

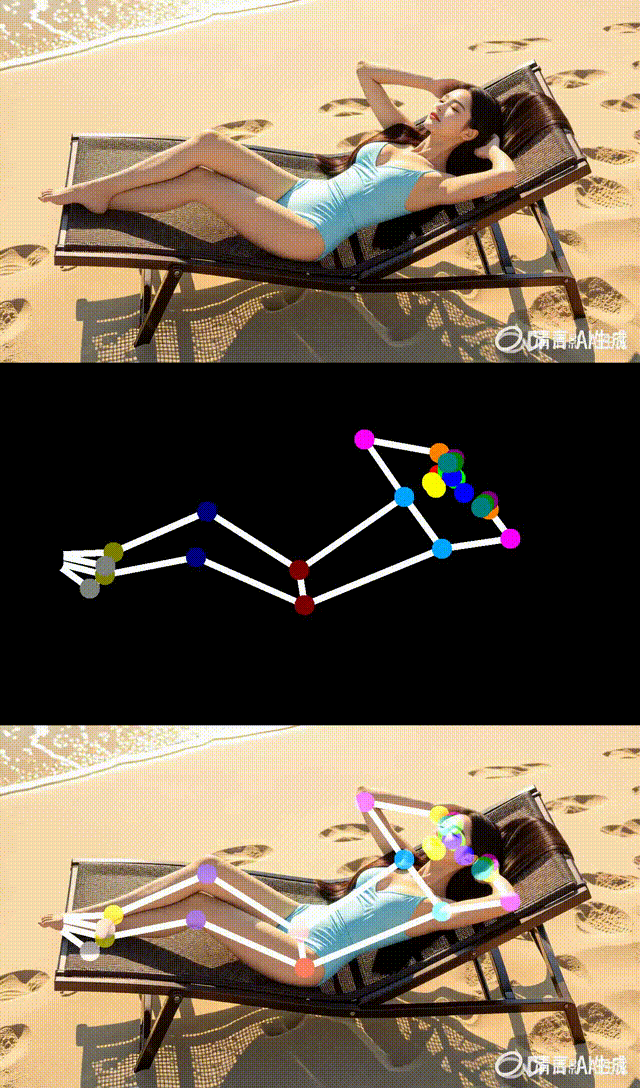

垂直布局可改为
triple_frame = np.concatenate([frame, skeleton_only, skeleton_overlay], axis=0)
五、总结与拓展
这篇文章，我们实现了一个基于 MediaPipe Pose Landmarker 的 三屏对比工具，它能够：
✅ 可视化人体姿态识别结果
✅ 对比原始图像与骨架效果
✅ 便于调试模型识别效果
未来你可以进一步拓展：
-
竖屏拼接：改成上下排列三屏
-
多人检测：设置
num_poses > 1 -
动作识别：基于关键点坐标，识别举手、深蹲、跑步等动作
-
实时健身指导：与标准动作对比，给出提示
