Zabbix状态图标灯显示

news 2025/8/22 9:21:21

一、概览

Zabbix主机监控状态有四种类型：Zabbix(Zabbix agent) SNMP/JMX/IPMI,可通过对应图标的颜色直观判断主机数据采集是否正常。使用Zabbix Agent作为采集协议，有时会出现灰色的情况，对于初学者是一个较为困惑的点，本次主要阐述不同Zabbix版本中对ZBX标识的状态显示。

二、主被动模式

Zabbix Agent的采集分为二种模式，主动模式(Active checks)和被动模式(Passive checks)。可简单理解Zabbix主动拉取监控数据（被动模式），Agent主动往Server/Proxy推送监控数据（主动模式）。主动模式状态灯显示灰色。

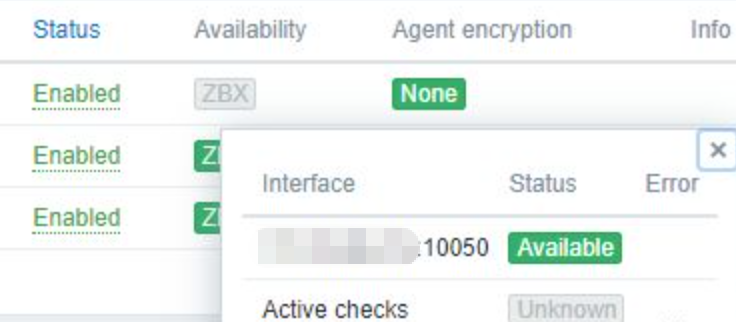

一般默认情况下Zabbix Agent会同时配置主动和被动模式，被动监控指标Zabbix图标会显示绿色，如果Zabbix 被动模式连接出现问题，Zabbix图标会变成红色，鼠标停留在图标上面会显示具体的错误信息，可根据此错误信息进行问题排查。Zabbix图标显示状态必须具有对应类型的监控指标，否则图标图标一直显示灰色状态，对Zabbix6.2以下版本，图标显示情况如下：

被动模式(Passive checks) 主动模式(Active checks) 监控正常绿色、灰色、监控异常红色，可以看到在Zabbix低版本中图标状态会跟随被动模式状态变化而变化，如果主动模式出现故障，则无法通过Zabbix图标显示。

三、新版本特性

为解决上述问题，从Zabbix6.2版本开始Zabbix官方增加了主动模式下的心跳检测函数send_heartbeat_msg，源码见: 解压目录/src/zabbix_agent/active.c

static void send_heartbeat_msg(zbx_vector_ptr_t *addrs)
static ZBX_THREAD_LOCAL int last_ret = SUCCEED;
int ret, level;
zbx_socket_t s;
struct zbx_json json;

zabbix_log(LOG_LEVEL_DEBUG, "In %s()", __func__);

zbx_json_init(&json, ZBX_JSON_STAT_BUF_LEN);

zbx_json_addstring(&json, ZBX_PROTO_TAG_REQUEST, ZBX_PROTO_VALUE_ACTIVE_CHECK_HEARTBEAT, ZBX_JSON_TYPE_STRING);
zbx_json_addstring(&json, ZBX_PROTO_TAG_HOST, CONFIG_HOSTNAME, ZBX_JSON_TYPE_STRING);
zbx_json_addint64(&json, ZBX_PROTO_TAG_HEARTBEAT_FREQ, CONFIG_HEARTBEAT_FREQUENCY);

level = SUCCEED != last_ret ? LOG_LEVEL_DEBUG : LOG_LEVEL_WARNING;

if (SUCCEED == (ret = zbx_connect_to_server(&s, CONFIG_SOURCE_IP, addrs, CONFIG_TIMEOUT, CONFIG_TIMEOUT,
configured_tls_connect_mode, 0, level)))
{
zabbix_log(LOG_LEVEL_DEBUG, "sending [%s]", json.buffer);

if (SUCCEED == (ret = zbx_tcp_send(&s, json.buffer)))
{
(void)zbx_tcp_recv(&s); /* allow Zabbix server or Zabbix proxy to close connection */

if (last_ret == FAIL)
{
zabbix_log(LOG_LEVEL_WARNING, "Successfully sent heartbeat message to [%s]:%d",
((zbx_addr_t *)addrs->values[0])->ip,
((zbx_addr_t *)addrs->values[0])->port);
}
}
}

if (SUCCEED != ret)
{
zabbix_log(level, "Unable to send heartbeat message to [%s]:%d [%s]",
((zbx_addr_t *)addrs->values[0])->ip, ((zbx_addr_t *)addrs->values[0])->port,
zbx_socket_strerror());
}

zbx_tcp_close(&s);
last_ret = ret;

zabbix_log(LOG_LEVEL_DEBUG, "Out %s()", __func__);
}

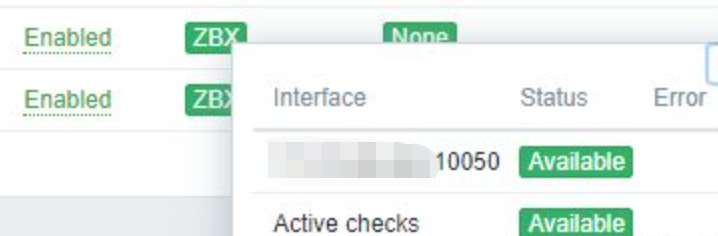

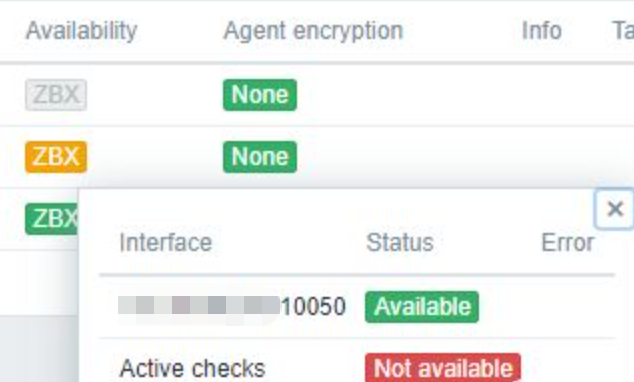

并且在6.2及以上版本Agent配置文件中增加了HeartbeatFrequency参数配置，可自行配置主动模式心跳检测时间，默认60秒发送一次心跳检测，当设置为0时，表示禁用主动模式心跳检测。

### Option: HeartbeatFrequency
# Frequency of heartbeat messages in seconds.
# Used for monitoring availability of active checks.
# 0 - heartbeat messages disabled.
# Mandatory: no
# Range: 0-3600
# Default: 60
# HeartbeatFrequency=
