Android URC 介绍及源码案例参考

news 2025/8/22 6:46:31

1. URC 含义

URC 是 Unsolicited Result Code（非请求结果码）的缩写。

它是 modem（基带）在不需要 AP 主动请求的情况下向上层主动上报的消息。
典型例子：短信到达提示、网络状态变更、来电通知、信号质量变化等。
URC 一般以 AT 命令扩展的形式从 modem 发到 AP，例如串口、QMI、RIL 通道。
URC 通常以字符串或特定消息 ID 的形式携带信息，比如：
```
+CMTI: "SM",3
RING
+CREG: 1,"1234","5678"
```
这些信息不是某个 AT command 的直接响应，而是 modem 主动推送的。

2. 在 Android 中 modem URC 的处理流程

在 Android 平台，modem 与 Android Telephony Framework 通信主要通过 RIL（Radio Interface Layer）。
URC 在 Android 中通常叫 Unsolicited Response（非请求消息），它的流程大致如下：

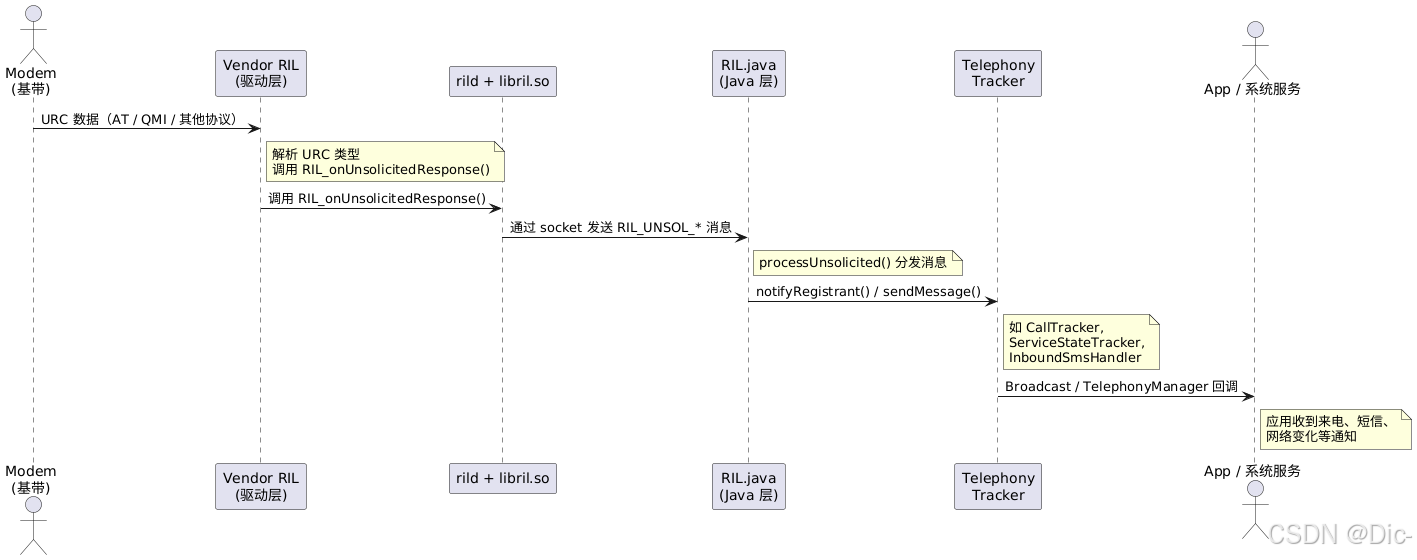

典型处理链路

Modem(基带模块)↓  (AT字符串, QMI, 或其它协议)
RIL Daemon (rild)     -->  Vendor RIL 实现↓
RILJ (Java层 Radio Interface Layer)↓
PhoneBase / GsmCdmaPhone / ServiceStateTracker 等↓
TelephonyManager / Broadcast / App

modem --> Vendor RIL
Modem 通过串口 / QMI / IPC 接口向 vendor RIL driver 上报 URC，vendor RIL driver 收到数据后，调用 RIL_onUnsolicitedResponse() 通知上层。
Vendor RIL --> rild (RIL Daemon)
rild 进程读取并解析这些非请求 URC，然后通过 libril.so 提供的回调封装成 RadioIndication 发送给 Java 层。

RILJ(Java层)
在 frameworks/opt/telephony/RIL.java 中有很多处理 unsolicited 事件的 case，例如：

case RIL_UNSOL_RESPONSE_NEW_SMS:if (RILJ_LOGD) unsljLogRet(response, ret);if (mSmsRegistrant != null) {mSmsRegistrant.notifyRegistrant(new AsyncResult(null, ret, null));}break;
case RIL_UNSOL_RESPONSE_CALL_STATE_CHANGED:pollCallsWhenSafe();break;

这些就是 modem 上报 URC（短信、新呼叫、网络状态变更等）的处理入口。

Telephony Framework --> Apps
上层组件（ServiceStateTracker、GsmCdmaCallTracker、InboundSmsHandler 等）根据收到的 URC 更新状态并向应用广播，例如：
- 短信到达：会发出 SMS_RECEIVED 广播。
- 来电：触发 Telephony UI 更新，启动拨号界面。
- 网络状态变更：通过 ServiceState 回调给 TelephonyManager。

3. Android 上可以参考的功能代码

URC 在 Android 中处理方案可以参考 AOSP 源码，位置大概如下：

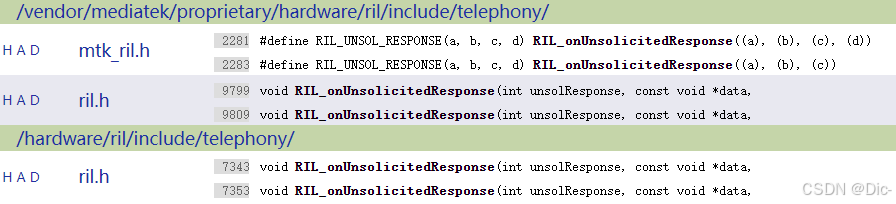

C/C++ 层（RIL Daemon 与 Vendor RIL 接口）

hardware/ril/libril/ril.cpp
- 函数：RIL_onUnsolicitedResponse()
  用来把 modem 上报的 URC 往 Java 层送。
hardware/ril/libril/ 中的核心处理

Java 层（RILJ）

frameworks/opt/telephony/src/java/com/android/internal/telephony/RIL.java
- processUnsolicited() 方法：集中处理底层来的 URC
- 不同的 case 对应不同的 RIL_UNSOL_* 常量。
frameworks/opt/telephony/src/java/com/android/internal/telephony/gsm/GsmServiceStateTracker.java
- 处理网络注册相关的 URC
frameworks/opt/telephony/src/java/com/android/internal/telephony/InboundSmsHandler.java
- 处理短信的 URC（RIL_UNSOL_RESPONSE_NEW_SMS）
frameworks/opt/telephony/src/java/com/android/internal/telephony/GsmCdmaCallTracker.java
- 处理来电（RIL_UNSOL_CALL_STATE_CHANGED）

4. 一个简单的 URC 上报示例

假设 modem 收到一条新的短信，会发出 URC：

+CMTI: "SM",3

处理流程：

modem 主动通过 AT 接口发送 +CMTI URC 给 RIL。

Vendor RIL 在解析到 +CMTI 后调用：

RIL_onUnsolicitedResponse(RIL_UNSOL_RESPONSE_NEW_SMS, pduData, pduLen);

libril 通知 RILJ（Java 层）：

case RIL_UNSOL_RESPONSE_NEW_SMS:mSmsRegistrant.notifyRegistrant(new AsyncResult(null, ret, null));

InboundSmsHandler 收到通知，存储短信并发 SMS_RECEIVED 广播给上层应用。

✅ 总结：

URC：modem 主动通知上层的异步消息，RIL 叫 unsolicited response。
Android 中可参考：
- C/C++：hardware/ril/libril/ril.cpp（RIL_onUnsolicitedResponse）
- Java：RIL.java 的 processUnsolicited 逻辑
- 各 tracker（ServiceStateTracker、CallTracker、InboundSmsHandler）的注册与处理。
为了调试，可以开 modem log（AT 口）结合 adb logcat -b radio 看 u-r-c 相关日志。
