HarmonyOS相对布局 (RelativeContainer) 基本概念

news 2025/8/21 13:48:09

相对布局 (RelativeContainer) 基本概念

HarmonyOS 的 RelativeContainer 是一种基于相对位置的布局容器，允许组件通过锚点关系（如对齐、居中等）动态调整位置，适合复杂界面设计。与线性布局（DirectionalLayout）不同，它不依赖固定排列方向，而是通过组件间的相对约束实现灵活布局。

基本概念

参考边界：设置当前组件的哪个边界对齐到锚点。
锚点：通过锚点设置当前元素基于哪个元素确定位置。
对齐方式：通过对齐方式，设置当前元素是基于锚点的上中下对齐，还是基于锚点的左中右对齐。

1.设置参考边界

设置当前组件的哪个边界对齐到锚点。容器内子组件的参考边界区分水平方向和垂直方向。

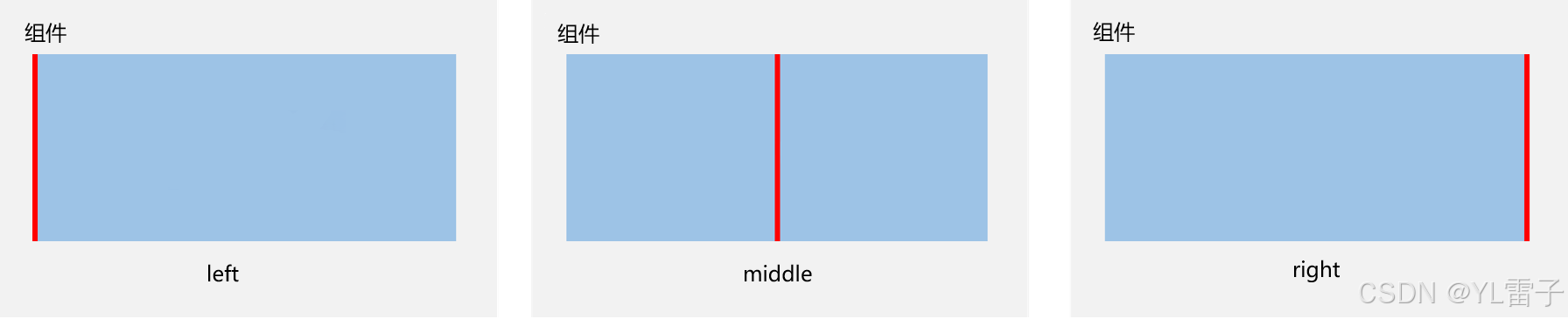

在水平方向上，可以按照起始（left）、居中（middle）或尾端（right）的组件边界与锚点对齐

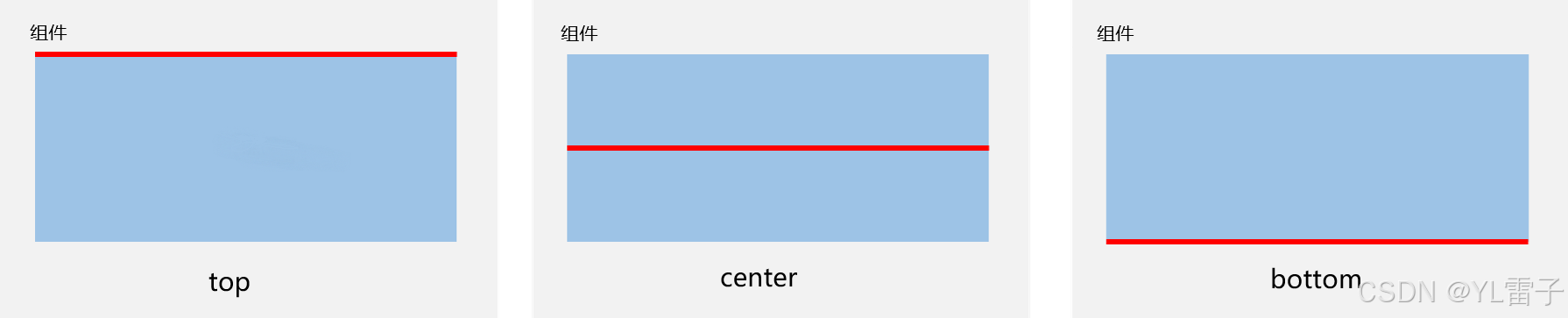

在垂直方向上，可以设置组件边界与锚点对齐，具体包括顶部（top）、居中（center）和底部（bottom）。

2.设置锚点

锚点设置涉及子元素相对于其父元素或兄弟元素的位置依赖关系。

为了准确定义锚点，RelativeContainer的子元素必须拥有唯一的组件标识（id），用于指定锚点信息。父元素RelativeContainer的标识默认为“__container__”，其他子元素的组件标识（id）则通过id属性设置。

let AlignRus: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },'left': { 'anchor': '__container__', 'align': HorizontalAlign.Start }
}

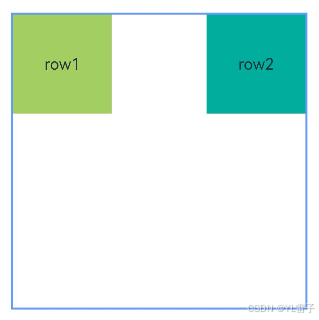

// 图一，RelativeContainer以父组件为锚点
let AlignRue: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {'top': { 'anchor': '__container__', 'align': VerticalAlign.Top },'right': { 'anchor': '__container__', 'align': HorizontalAlign.End }
}

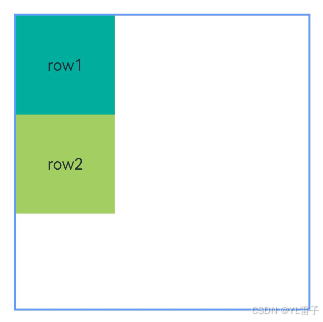

// 图二，以兄弟元素为锚点。
let RelConB: Record<string, Record<string, string | VerticalAlign | HorizontalAlign>> = {'top': { 'anchor': 'row1', 'align': VerticalAlign.Bottom },'left': { 'anchor': 'row1', 'align': HorizontalAlign.Start }
}let Mleft: Record<string, number> = { 'left': 20 }
let BWC: Record<string, number | string> = { 'width': 2, 'color': '#6699FF' }@Entry
@Component
struct Index {build() {RelativeContainer() {Row() {Text('row1')}.justifyContent(FlexAlign.Center).width(100).height(100).backgroundColor('#a3cf62').alignRules(AlignRus).id("row1")Row() {Text('row2')}.justifyContent(FlexAlign.Center).width(100).height(100).backgroundColor('#00ae9d').alignRules(AlignRue) // 图一.alignRules(RelConB) // 图二.id("row2")}.width(300).height(300).margin(Mleft).border(BWC)}
}

3.设置相对于锚点的对齐位置

设置了锚点之后，可以通过alignRules属性的align设置相对于锚点的对齐位置。

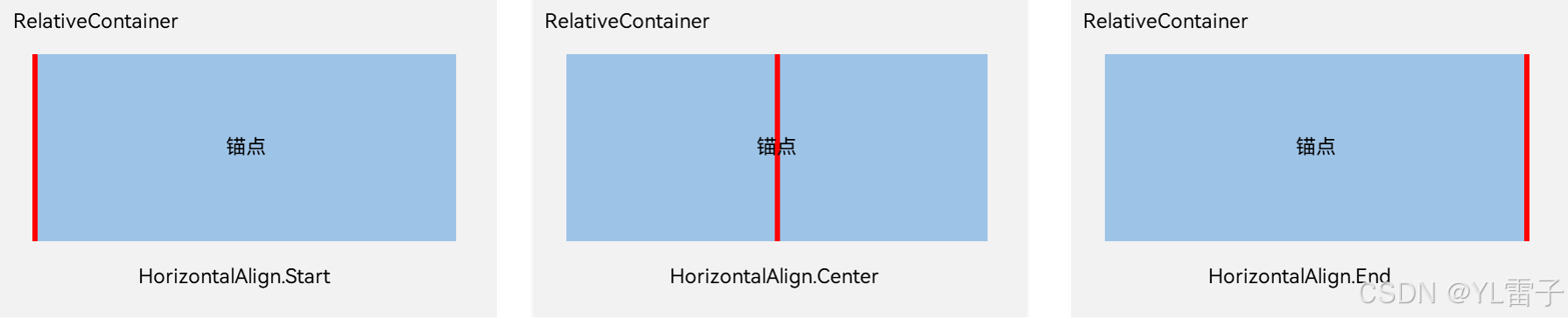

在水平方向上，对齐位置可以设置为HorizontalAlign.Start、HorizontalAlign.Center、HorizontalAlign.End。

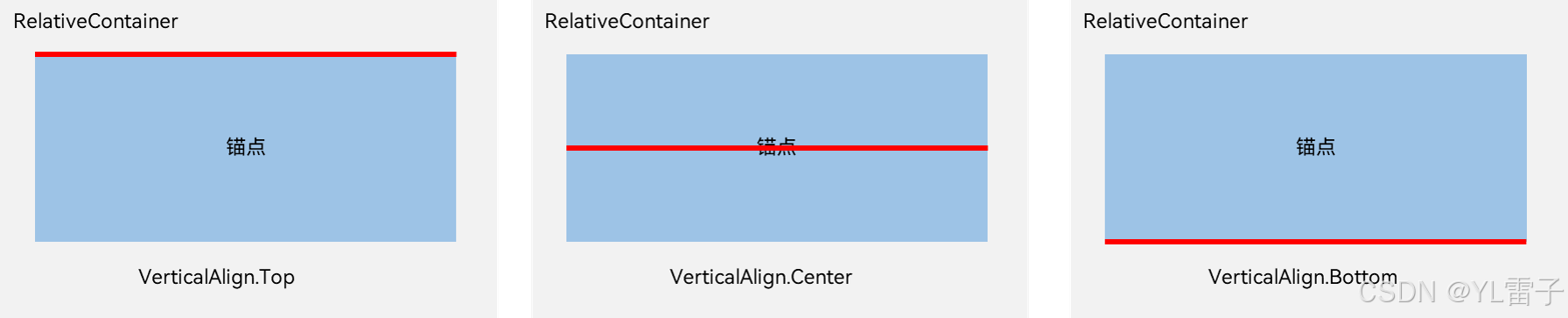

在竖直方向上，对齐位置可以设置为VerticalAlign.Top、VerticalAlign.Center、VerticalAlign.Bottom。

子组件位置偏移

开发者可根据需要设置额外偏移（offset）。当使用offset调整位置的组件作为锚点时，对齐位置为设置offset之前的位置。

@Entry
@Component
struct RelativeContainerIndex {build() {Row() {RelativeContainer() {Row() {Text('row1')}.justifyContent(FlexAlign.Center).width(100).height(100).backgroundColor('#a3cf62').alignRules({top: { anchor: "__container__", align: VerticalAlign.Top },left: { anchor: "__container__", align: HorizontalAlign.Start }}).id("row1")Row() {Text('row2')}.justifyContent(FlexAlign.Center).width(100).backgroundColor('#00ae9d').alignRules({top: { anchor: "__container__", align: VerticalAlign.Top },right: { anchor: "__container__", align: HorizontalAlign.End },bottom: { anchor: "row1", align: VerticalAlign.Center },}).offset({x: -40,y: -20}).id("row2")   }.width(300).height(300).margin({ left: 50 }).border({ width: 2, color: "#6699FF" })}.height('100%')}
}
