LWIP的Socket API 与实现关系

由于本人使用的方式原因，只打算了解socket模式，其余两种方式。适合裸机的RAW模式和基础的CONNECT模式不适合面向对象的编程方式，不打算看。

Socket API 与实现关系

1) 总体映射关系

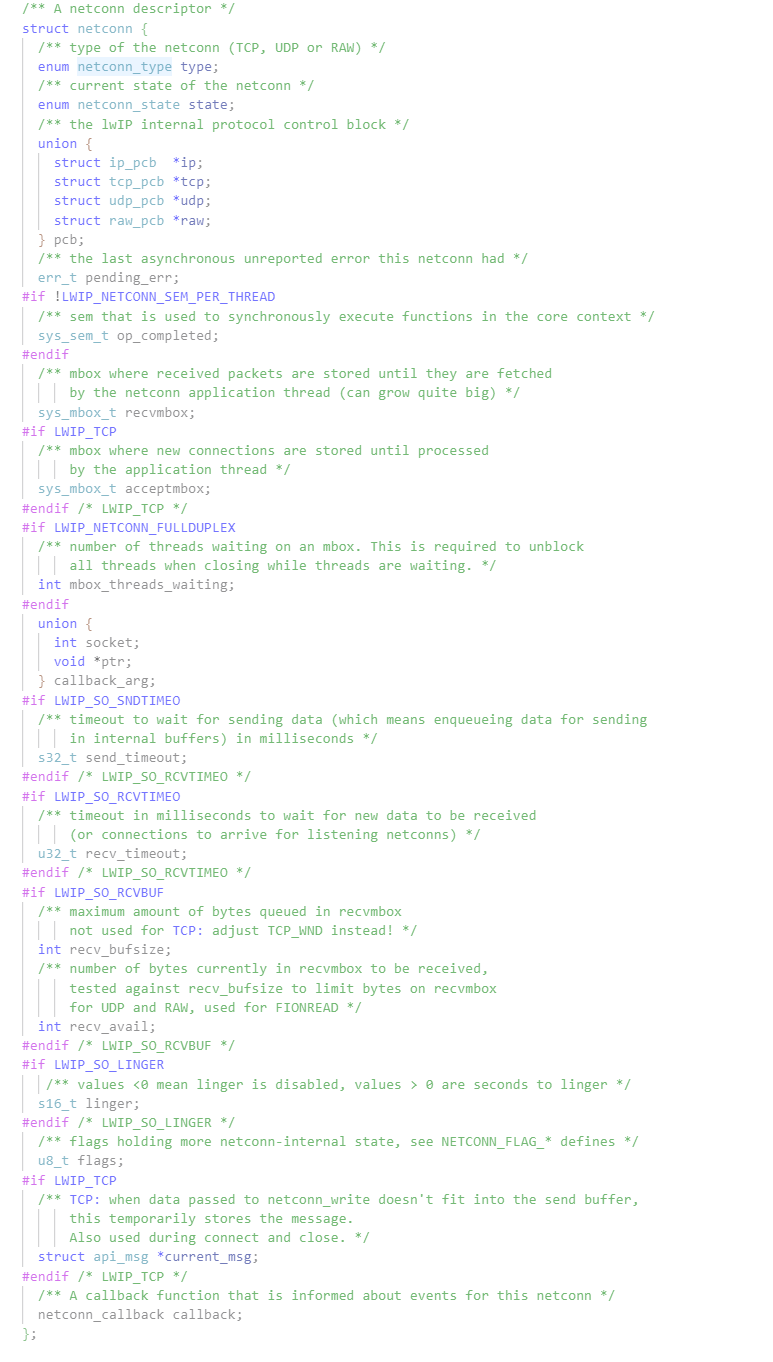

• LwIP 的 BSD-like Socket API 是在 netconn API 之上实现的：
  • socket() 会创建一个 netconn，并把 netconn 指针保存在全局 sockets[] 数组对应的 struct lwip_sock 中。
  • sockets 数字（文件描述符）就是数组索引 + 偏移（LWIP_SOCKET_OFFSET）。
• 绝大多数 socket 操作（bind/connect/send/recv/setsockopt 等）最终交给 netconn 层处理；netconn 进一步调用 core 层（udp/tcp/ip）完成真正的网络 I/O。
• sockets 提供了兼容 POSIX 的接口（lwip_* 或系统宏映射），但在实现细节上依赖 lwIP 的线程/消息模型（tcpip_thread / netconn mailbox）。

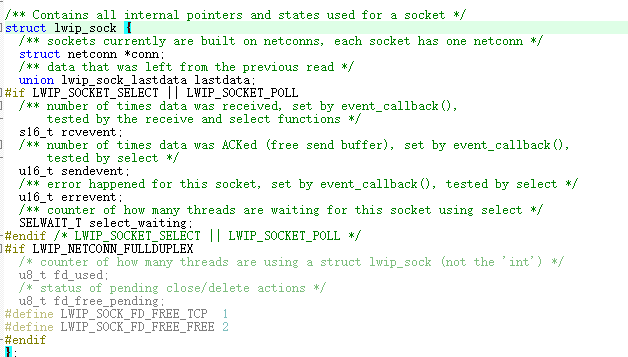

2) 重要结构：struct lwip_sock

• 主要成员：
  • struct netconn *conn：对应的 netconn（实际 I/O 对象）。
  • union lwip_sock_lastdata lastdata：保存上次未完全消费的数据（TCP 用 pbuf，UDP/RAW 用 netbuf）。
  • rcvevent、sendevent、errevent：用于 select/poll 判断事件与计数。
  • select_waiting：有多少线程在 select/poll 上等待该 socket。
  • （可选）fd_used、fd_free_pending：用于 full-duplex 模式下防止并发释放。
  •

• 基本类型与约定

  • u8_t/u16_t/s8_t/s32_t：lwIP 的固定宽度整型（通常映射到 uint8_t/uint16_t/int8_t/int32_t），用于二进制协议字段与位掩码，避免平台差异。
  • size_t：用于字节计数（拷贝/写入长度）；注意与 pbuf->tot_len（u16_t 或 u32_t，取决实现）之间的转换/截断风险。
  • sys_mbox_t/sys_sem_t：OS 抽象类型，封装消息队列/信号量；不同端口具体类型不同，尽量通过 sys_* API 操作，不直接访问内部字段。
  • ip_addr_t/pbuf/netbuf/netconn：关键复合类型，含指针（需注意生命周期和所有权：谁负责 free）。

• netconn 相关宏与标志（语义）

  • NETCONN_NOFLAG/COPY/MORE/DONTBLOCK：写入时的行为控制
    • MORE：表示后续还有更多分段（影响 TCP Nagle/PSH 组合）。
    • DONTBLOCK：告诉 netconn_write_partly 立即返回，不阻塞。
  • NETCONN_FLAG_*（conn->flags）
    • MBOXCLOSED：接收/accept 队列已关闭，后续阻塞操作应失败/立刻返回。
    • NON_BLOCKING：netconn_is_nonblocking() 读取此位决定 recv/send 是否可阻塞。
    • IN_NONBLOCKING_CONNECT：用于 connect 的状态机（非阻塞 connect 的后续处理）。
    • CHECK_WRITESPACE：若此前写被拒绝，需要 poll 再次检测写入可用性。
    • PKTINFO：启用 recv 时附带到达接口/目标地址信息（netbuf->toaddr/toport）。
  • NETCONNTYPE_GROUP / DATAGRAM / ISIPV6：用来按类型（TCP/UDP/RAW）做通用处理，避免显式枚举每一项。

• 事件枚举（netconn_evt）语义要点

  • RCVPLUS / RCVMINUS：计数式事件，表示“可安全再做一次潜在阻塞的 recv/accept”。socket 层把这些累加到 sock->rcvevent，再由 select/poll 判定。
  • SENDPLUS / SENDMINUS：写可/不可用事件（通常用作标志，不计数）。
  • ERROR：异步错误通知（设置 conn->pending_err），应用应通过 netconn_err() 查询。

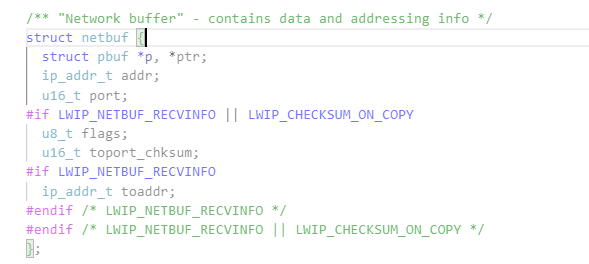

• netbuf 结构与 API 细节

  • struct netbuf { pbuf *p, *ptr; ip_addr_t addr; u16_t port; flags; toport_chksum; toaddr; }
    • p: 链表头，ptr: 当前遍历指针（netbuf_next 使用），netbuf_len 返回 p->tot_len（注意 tot_len 是 pbuf 的累积长度）。
    • NETBUF_FLAG_DESTADDR：表示 netbuf 包含目标地址（用于 UDP send/forward 场景）。
    • NETBUF_FLAG_CHKSUM：当 CHECKSUM_ON_COPY 被启用时，toport_chksum 存储端口与校验相关信息。
  • 常用宏：
    • netbuf_copy_partial/netbuf_take：基于 pbuf API 做部分拷贝；对大数据需多次调用 netbuf_next。
    • netbuf_fromaddr / netbuf_fromport：接收方读取源地址/端口的便捷宏。
    • netbuf_destaddr / netbuf_destport：在带 recvinfo 时用于目的地址（例如 IP_PKTINFO 场景）。

• 并发、生命周期与所有权规则

  • recvmbox/acceptmbox：netconn 将接收到的数据/连接放入 mbox，应用线程负责从 mbox 中取出并释放（netbuf_delete / pbuf_free）。
  • recv_avail（LWIP_SO_RCVBUF）：用于实现 FIONREAD / 限制接收缓冲，注意仅对 UDP/RAW 有效（TCP 使用 TCP_WND）。
  • op_completed（若没有 per-thread sem）：netconn 在 core 上运行时用于同步完成回调，注意在 netconn_thread_init/cleanup 的配置差异。
  • callback 与 callback_arg：conn->callback 在 tcpip core 上调用，传入的 callback_arg 用于 socket 层/应用关联；回调必须是非阻塞且尽量短（因为运行在核心线程）。

• 常见易错点与调试策略（针对宏/类型）

  • 误用 NETCONN_FLAG_NON_BLOCKING：直接修改 flags 位能改变行为，但不要绕过 netconn_set_nonblocking 宏（便于日后调整）。
  • pbuf/tot_len 与 size_t 交互：当数据量大于 pbuf 的 u16_t 限制（某些平台），注意可能发生截断或需要分片读取。
  • RCVPLUS 计数语义：收到多包会产生多次 RCVPLUS，socket 层可能把它转成 rcvevent 计数；select/poll 唤醒逻辑依赖该计数，调试时打印 conn->flags 与 sock->rcvevent 帮助定位唤醒丢失。
  • NETBUF_FLAG_DESTADDR 与 NETCONN_FLAG_PKTINFO：若期望获取目的地址，需同时在 netconn/pcb 层启用 recvinfo 标志，否则 netbuf 的 toaddr 不会被填充。

3) recv/send 的实现要点

• 接收：
  • lwip_recvfrom -> lwip_recvfrom_udp_raw（UDP/RAW） 或 lwip_recv_tcp（TCP）。
  • 如果 sock->lastdata 有残留数据，会直接从 lastdata 返回（支持 MSG_PEEK、分段拷贝、部分读取）。
  • 当没有残留数据时，lwip_recvfrom 会调用 netconn_recv_*（在 netconn 层）去取数据；netconn 层在 tcpip_thread 中等待或从 mailbox 返回 netbuf/pbuf。
  • netbuf/pbuf 中的数据被拷贝到用户缓冲区；如果不是 peek，netbuf/pbuf 将被释放，或保存到 sock->lastdata 以便下次继续读取。
• 发送：
  • lwip_sendto -> 构造 netbuf（或 pbuf 链） -> netconn_send(sock->conn, &buf)
  • 对于 TCP，lwip_send 使用 netconn_write_partly（可返回写入字节数）。
  • 发送调用通常会在调用线程与 tcpip_thread 之间通过消息/回调协调（取决于 CORE_LOCKING 配置）。

4) 阻塞 / 非阻塞 与 fcntl/ioctl

• 非阻塞 I/O：可以用 fcntl(F_SETFL, O_NONBLOCK) 或 ioctlsocket(FIONBIO)。实现上通过 netconn_set_nonblocking 将 netconn 标记为非阻塞。
• recv/send 的 MSG_DONTWAIT 也会被转成 NETCONN_DONTBLOCK 传递给 netconn 层。
• select/poll 可配合非阻塞使用，也可用于阻塞等待事件发生。

5) select / poll 机制（实现细节）

• 等待者管理：
  • 全局链表 select_cb_list 保存所有正在等待的 select/poll 的控制块（struct lwip_select_cb）。
  • 每个等待者分配一个 semaphore（或使用线程本地 sem），并把控制块加入链表后进入等待。
• 事件产生与通知路径（从网络到应用）：
  1. 数据到达网卡 → lwIP core 线程（tcpip_thread）处理 → 协议层最终把数据入 netconn 的接收队列。
  2. netconn 在接收或缓冲数据时触发事件（NETCONN_EVT_RCVPLUS / SENDPLUS / ERROR 等）。
  3. event_callback（socket 模块注册为 netconn 回调）在 tcpip_thread 上被调用：
     • 根据 evt 更新对应 socket 的 sock->rcvevent / sendevent / errevent。
     • 若 sock->select_waiting>0 并且需要检查等待者，则调用 select_check_waiters。
  4. select_check_waiters 遍历 select_cb_list，比较每个 select 的 fdset/pollfds 和 sock 的事件：
     • 若命中，则对 select 对应的控制块 sem_signalled=1 并 sys_sem_signal() 唤醒等待线程。
  5. 等待线程醒来后重新调用 lwip_selscan/lwip_pollscan 来读取最终事件并返回给应用。
• 关键变量/机制：
  • sock->rcvevent 用于计数“接收到数据”的次数（避免丢失连续到达的唤醒）。
  • select_waiting 防止当等待者数多时 socket 被误释放（并用于上/下调等待计数）。
  • select_scan（lwip_selscan）会结合 sock->lastdata（是否有残留数据）和 rcvevent 判断是否可读。

6) select 与 poll 的差异与实现共性

• 共性：
  • 都使用同样的事件来源（event_callback）和唤醒链表（select_cb_list）。
  • 都在被唤醒后调用各自的 scan 函数（lwip_selscan / lwip_pollscan）重新判断实际就绪项。
• 差异：
  • select 使用 fd_set 位集合，poll 使用 pollfd 数组（更适合动态 fd 数量）。
  • poll 的实现额外提供 revents 存储并对 POLLNVAL 处理；poll 在唤醒时避免多次 copy fd_set。
• 注意：
  • FD 在 FD_SET 时要考虑 LWIP_SOCKET_OFFSET 偏移（实现宏 FD_SET/FD_ISSET 已封装），不要直接用小范围的 fd 操作系统宏。
  • select/poll 都受限于 MEMP_NUM_NETCONN（即 sockets 数量）。

7) 同步与线程上下文

• 若配置 LWIP_TCPIP_CORE_LOCKING：部分 socket 操作直接在任意线程加 core lock 即可调用内部实现；否则某些操作会通过 tcpip_callback 交给 tcpip_thread，并用 semaphore 等待完成（见 lwip_setsockopt_impl/getsockopt_impl 的分支）。
• select/poll 的唤醒必须在 tcpip core 锁或受保护的上下文中进行（源码中有若干断言与锁宏）。

8) 重要的 socket options 与行为提示

• SO_BROADCAST：若要 sendto 广播 IP（255.255.255.255 或 子网广播），必须先 setsockopt(SOL_SOCKET, SO_BROADCAST)。
• SO_NO_CHECK：可用于 UDP 跳过校验（udp_set_flags）。
• IP_PKTINFO / NETBUF_FLAG_DESTADDR：可用于接收方获取到达接口信息（需打开 NETCONN_FLAG_PKTINFO）。
• IP_ADD_MEMBERSHIP / IPV6_JOIN_GROUP：通过 lwip_setsockoptImpl 对 IGMP/MLD 做组管理，socket close 时会自动 drop（代码中有注册表管理）。

9) 调试建议（常见问题定位）

• 捕获数据但 recv 未返回：
  • 检查 sock->lastdata（peek 情况）、sock->rcvevent、netconn_recv 是否成功取到 netbuf。
  • 在 tcpip_thread 中断点：netconn 层（netconn_recv_udp_raw_netbuf_flags）、event_callback、select_check_waiters。
• select 未被唤醒：
  • 检查 event_callback 是否被调用（netconn->callback 是否存在）。
  • 检查 select_cb_list 是否正确加入，以及 select_waiting 是否被增减。
• 内存/句柄泄漏：
  • 检查 alloc_socket / free_socket 路径，确认 done_socket 在每个返回点都被调用。
  • 检查 lastdata 是否在释放路径中被 free（free_socket_free_elements）。

---

10) Socket API 使用详解（阻塞/非阻塞、select/poll 实现）

基本 Socket API 使用流程

TCP 服务端示例

int server_fd = lwip_socket(AF_INET, SOCK_STREAM, 0);
struct sockaddr_in addr = {0};
addr.sin_family = AF_INET;
addr.sin_addr.s_addr = INADDR_ANY;
addr.sin_port = htons(8080);lwip_bind(server_fd, (struct sockaddr*)&addr, sizeof(addr));
lwip_listen(server_fd, 5);int client_fd = lwip_accept(server_fd, NULL, NULL);
char buffer[1024];
ssize_t len = lwip_recv(client_fd, buffer, sizeof(buffer), 0);
lwip_send(client_fd, "Hello", 5, 0);
lwip_close(client_fd);
lwip_close(server_fd);

UDP 客户端示例

int udp_fd = lwip_socket(AF_INET, SOCK_DGRAM, 0);
struct sockaddr_in server_addr = {0};
server_addr.sin_family = AF_INET;
inet_pton(AF_INET, "192.168.1.100", &server_addr.sin_addr);
server_addr.sin_port = htons(9999);char data[] = "UDP Message";
lwip_sendto(udp_fd, data, sizeof(data), 0, (struct sockaddr*)&server_addr, sizeof(server_addr));char response[512];
struct sockaddr_in from_addr;
socklen_t from_len = sizeof(from_addr);
ssize_t recv_len = lwip_recvfrom(udp_fd, response, sizeof(response), 0,(struct sockaddr*)&from_addr, &from_len);
lwip_close(udp_fd);

阻塞与非阻塞模式实现

阻塞模式（默认）

• 实现原理：
  • recv/send 调用时，若无数据/缓冲区满，线程会在 netconn->recvmbox/sendbuffer 上等待
  • netconn 层通过 sys_arch_mbox_fetch() 无限期等待数据到达
  • 数据到达时，tcpip_thread 会将 netbuf/pbuf 放入 mbox 并唤醒等待线程

// 阻塞接收 - 等到有数据才返回
char buffer[1024];
ssize_t len = lwip_recv(fd, buffer, sizeof(buffer), 0);  // 会阻塞
if (len > 0) {// 处理接收到的数据
}

非阻塞模式设置与使用

// 方法1：使用 fcntl 设置
int flags = lwip_fcntl(fd, F_GETFL, 0);
lwip_fcntl(fd, F_SETFL, flags | O_NONBLOCK);// 方法2：使用 ioctl 设置
int nonblock = 1;
lwip_ioctl(fd, FIONBIO, &nonblock);// 方法3：在单次调用中指定
ssize_t len = lwip_recv(fd, buffer, sizeof(buffer), MSG_DONTWAIT);
if (len < 0 && errno == EWOULDBLOCK) {// 当前无数据可读，稍后重试
}

• 实现原理：
  • 设置 NETCONN_FLAG_NON_BLOCKING 标志位
  • netconn 层调用 netconn_recv_* 时传入 NETCONN_DONTBLOCK
  • 若 mbox 为空，立即返回 ERR_WOULDBLOCK 而不等待

select 机制详解

基本 select 使用

fd_set readfds, writefds, exceptfds;
int max_fd = 0;FD_ZERO(&readfds);
FD_ZERO(&writefds);
FD_ZERO(&exceptfds);// 添加需要监听的 socket
FD_SET(sock1, &readfds);
FD_SET(sock2, &readfds);
FD_SET(sock3, &writefds);
max_fd = MAX(sock1, MAX(sock2, sock3));struct timeval timeout = {5, 0};  // 5秒超时
int ready = lwip_select(max_fd + 1, &readfds, &writefds, &exceptfds, &timeout);if (ready > 0) {if (FD_ISSET(sock1, &readfds)) {// sock1 可读handle_read(sock1);}if (FD_ISSET(sock3, &writefds)) {// sock3 可写handle_write(sock3);}
} else if (ready == 0) {// 超时
} else {// 错误处理
}

select 实现原理

数据结构与状态管理：

// 每个 socket 的事件计数器
struct lwip_sock {s16_t rcvevent;     // 接收事件计数（累加）u16_t sendevent;    // 发送事件标志（0/1）u16_t errevent;     // 错误事件标志（0/1）SELWAIT_T select_waiting;  // 等待该socket的select数量
};// select 等待控制块
struct lwip_select_cb {fd_set *readset, *writeset, *exceptset;int sem_signalled;              // 是否已被唤醒sys_sem_t sem;                  // 等待信号量struct lwip_select_cb *next, *prev;  // 链表节点
};

select 执行流程：

1. 初始扫描：lwip_selscan() 检查所有fd当前状态

   • 检查 sock->lastdata（是否有残留数据）
   • 检查 sock->rcvevent > 0（是否有接收事件）
   • 检查 sock->sendevent != 0（是否可写）

2. 等待设置（若无就绪事件）：

   • 创建 lwip_select_cb 并加入全局 select_cb_list
   • 对所有相关socket增加 select_waiting 计数
   • 线程在信号量上等待

3. 事件触发：

   • 网络数据到达 → event_callback() 更新 sock->rcvevent
   • 调用 select_check_waiters() 检查等待列表
   • 若匹配则设置 sem_signalled=1 并 sys_sem_signal()

4. 唤醒与清理：

   • 等待线程被唤醒，重新调用 lwip_selscan() 获取最终结果
   • 减少 select_waiting 计数，从等待列表移除

关键时序（数据到达唤醒select）：

NIC中断 → tcpip_thread处理 → udp_input/tcp_input → pcb->recv_callback
→ netconn接收队列 → API_EVENT(NETCONN_EVT_RCVPLUS) → event_callback
→ sock->rcvevent++ → select_check_waiters → sys_sem_signal → 等待线程唤醒

poll 机制详解

基本 poll 使用

struct pollfd fds[3];
memset(fds, 0, sizeof(fds));// 设置要监听的事件
fds[0].fd = sock1;
fds[0].events = POLLIN;           // 监听可读fds[1].fd = sock2;
fds[1].events = POLLIN | POLLOUT; // 监听可读可写fds[2].fd = sock3;
fds[2].events = POLLOUT;          // 监听可写int timeout_ms = 3000;  // 3秒超时
int ready = lwip_poll(fds, 3, timeout_ms);if (ready > 0) {for (int i = 0; i < 3; i++) {if (fds[i].revents & POLLIN) {// fds[i].fd 可读handle_read(fds[i].fd);}if (fds[i].revents & POLLOUT) {// fds[i].fd 可写handle_write(fds[i].fd);}if (fds[i].revents & POLLERR) {// fds[i].fd 发生错误handle_error(fds[i].fd);}}
}

poll vs select 差异

特性	select	poll
fd集合表示	fd_set 位图（固定大小）	pollfd 数组（动态大小）
fd数量限制	FD_SETSIZE（通常1024）	仅受内存限制
事件表示	分离的读/写/异常集合	每个fd的events/revents字段
超时精度	struct timeval（微秒）	int（毫秒）

poll实现要点：

• 使用 lwip_pollscan() 扫描和更新 revents
• 同样使用 select_cb_list 和事件回调机制
• lwip_poll_should_wake() 检查特定fd的特定事件

超时机制实现

socket 级别超时

// 设置接收超时
struct timeval tv = {5, 0};  // 5秒
lwip_setsockopt(fd, SOL_SOCKET, SO_RCVTIMEO, &tv, sizeof(tv));// 设置发送超时
tv.tv_sec = 3;
lwip_setsockopt(fd, SOL_SOCKET, SO_SNDTIMEO, &tv, sizeof(tv));// 后续recv/send会在指定时间后超时返回

select/poll 超时

• select：struct timeval *timeout，NULL表示无限等待
• poll：int timeout，-1表示无限等待，0表示立即返回

超时实现：

• 通过 sys_arch_sem_wait(sem, timeout_ms) 实现
• 超时返回 SYS_ARCH_TIMEOUT，正常返回时间差

高级使用技巧

1. 水平触发 vs 边缘触发

LwIP的select/poll是水平触发：

• 只要条件满足（有数据可读/可写），每次select/poll都会返回
• 需要在处理完数据后再次调用select/poll

2. 组合使用示例

// 非阻塞socket + select的典型模式
int setup_nonblocking_server(int port) {int server_fd = lwip_socket(AF_INET, SOCK_STREAM, 0);// 设置非阻塞int flags = lwip_fcntl(server_fd, F_GETFL, 0);lwip_fcntl(server_fd, F_SETFL, flags | O_NONBLOCK);// 绑定监听struct sockaddr_in addr = {0};addr.sin_family = AF_INET;addr.sin_addr.s_addr = INADDR_ANY;addr.sin_port = htons(port);lwip_bind(server_fd, (struct sockaddr*)&addr, sizeof(addr));lwip_listen(server_fd, 10);return server_fd;
}void event_loop(int server_fd) {fd_set master_set, read_set;int max_fd = server_fd;FD_ZERO(&master_set);FD_SET(server_fd, &master_set);while (1) {read_set = master_set;int ready = lwip_select(max_fd + 1, &read_set, NULL, NULL, NULL);for (int fd = 0; fd <= max_fd && ready > 0; fd++) {if (FD_ISSET(fd, &read_set)) {ready--;if (fd == server_fd) {// 新连接到达int client_fd = lwip_accept(server_fd, NULL, NULL);if (client_fd >= 0) {// 设置客户端为非阻塞int flags = lwip_fcntl(client_fd, F_GETFL, 0);lwip_fcntl(client_fd, F_SETFL, flags | O_NONBLOCK);FD_SET(client_fd, &master_set);if (client_fd > max_fd) max_fd = client_fd;}} else {// 客户端数据到达char buffer[1024];ssize_t len = lwip_recv(fd, buffer, sizeof(buffer), 0);if (len <= 0) {// 连接关闭或错误lwip_close(fd);FD_CLR(fd, &master_set);} else {// 处理数据handle_client_data(fd, buffer, len);}}}}}
}

3. 错误处理要点

// 完整的错误处理示例
ssize_t safe_recv(int fd, void *buf, size_t len) {ssize_t result = lwip_recv(fd, buf, len, 0);if (result < 0) {switch (errno) {case EWOULDBLOCK:case EAGAIN:// 非阻塞模式下无数据，稍后重试return 0;case ECONNRESET:// 连接被对端重置printf("Connection reset by peer\n");return -1;case EINTR:// 被信号中断，可重试return safe_recv(fd, buf, len);default:printf("recv error: %s\n", strerror(errno));return -1;}}return result;
}
