稳压管损坏导致无脉冲输出电路分析

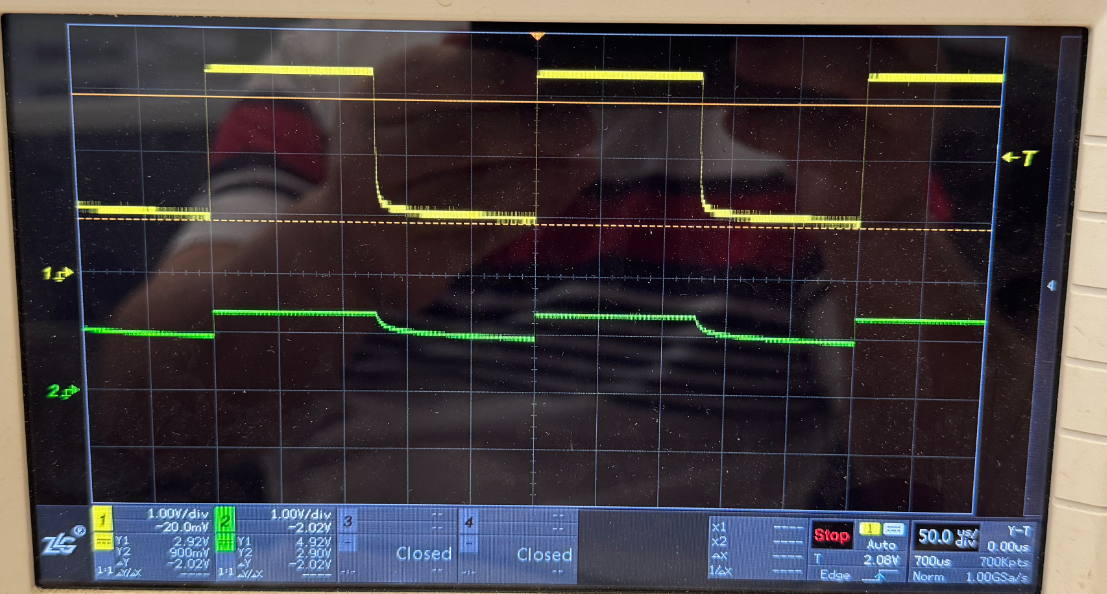

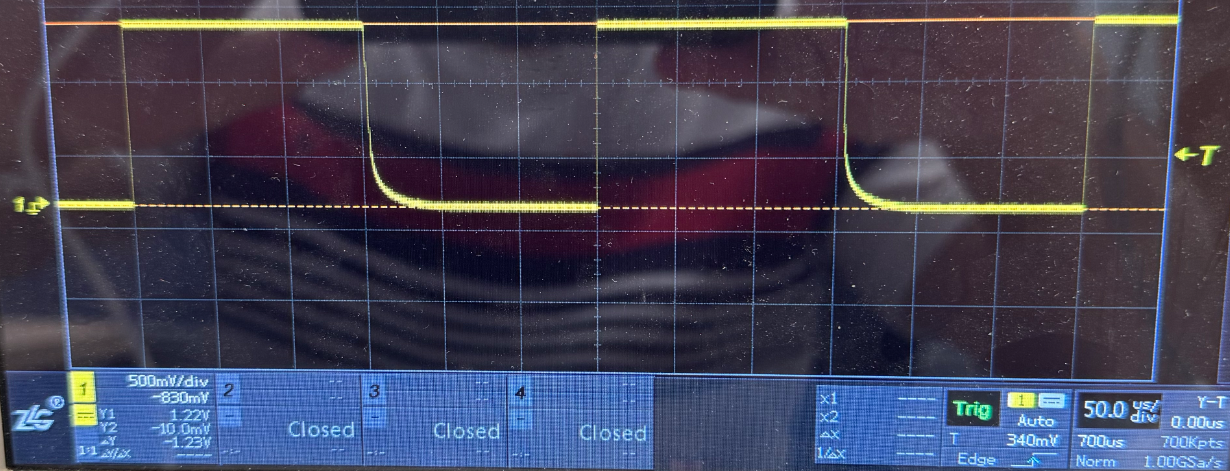

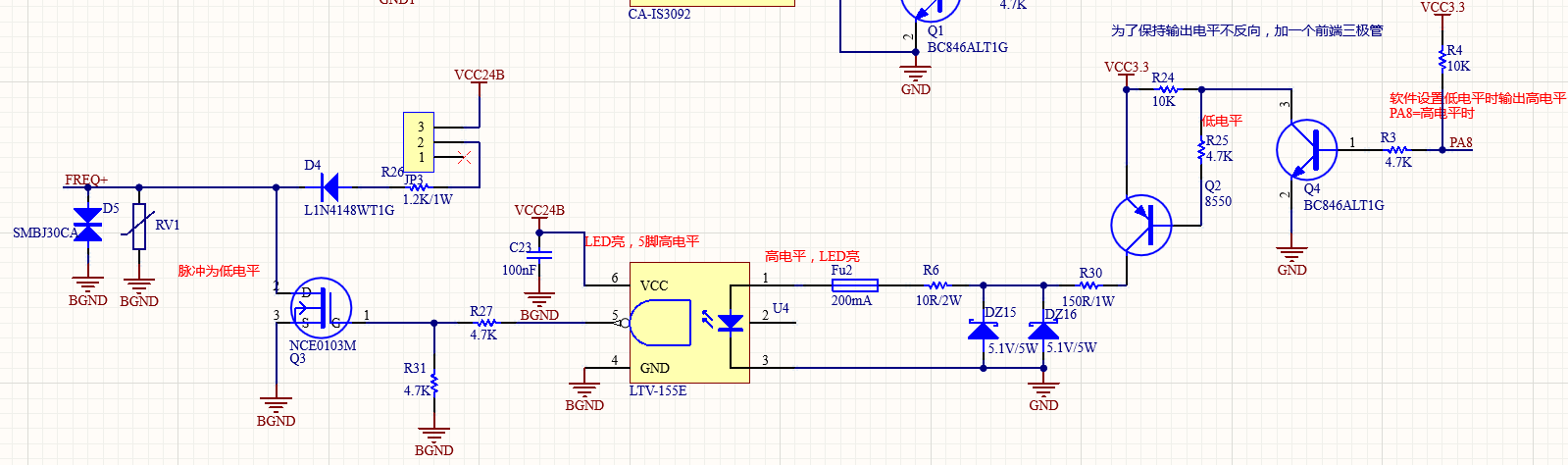

电路图如上图所示，接口FREQ+处无脉冲输出，经过一路排查，排查到光耦器件的时候发现光耦的5引脚没有输出，分别测试在光耦的1引脚处，R6靠近DZ15处，R30靠近Q2处的波形如下：

可以看到R30到光耦的1引脚之间有大概3.26-1.22=2v左右的压降，大概2/165=12ma的电流，应该能够让光耦导通，但是R6和光耦1引脚之间的电压几乎为0，导致实际上并没有电流流过光耦，因此光耦没有输出。这是因为DZ15和DZ16稳压管损坏了，电流都通过稳压管到地了。测试了稳压管DZ15和DZ16，用万用表的二极管档发现正反都能导通，测试阻值也不对，因此将DZ15和DZ16取掉，再测试光耦就有电压输出，但波形不好，如下图：

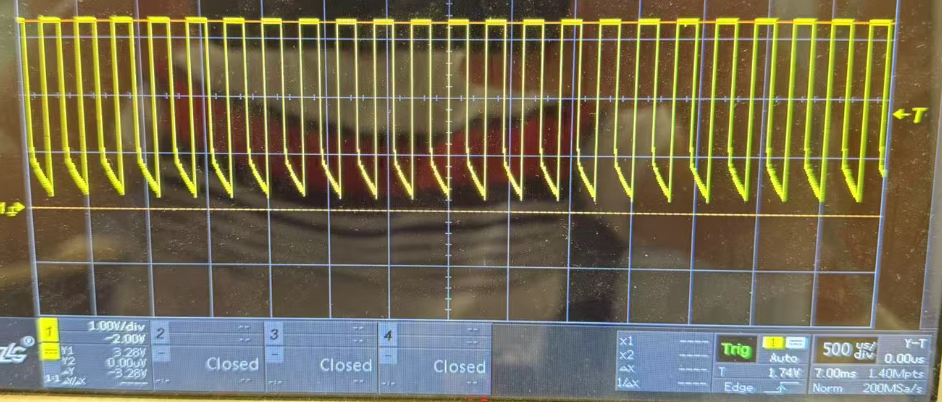

这是R30处波形

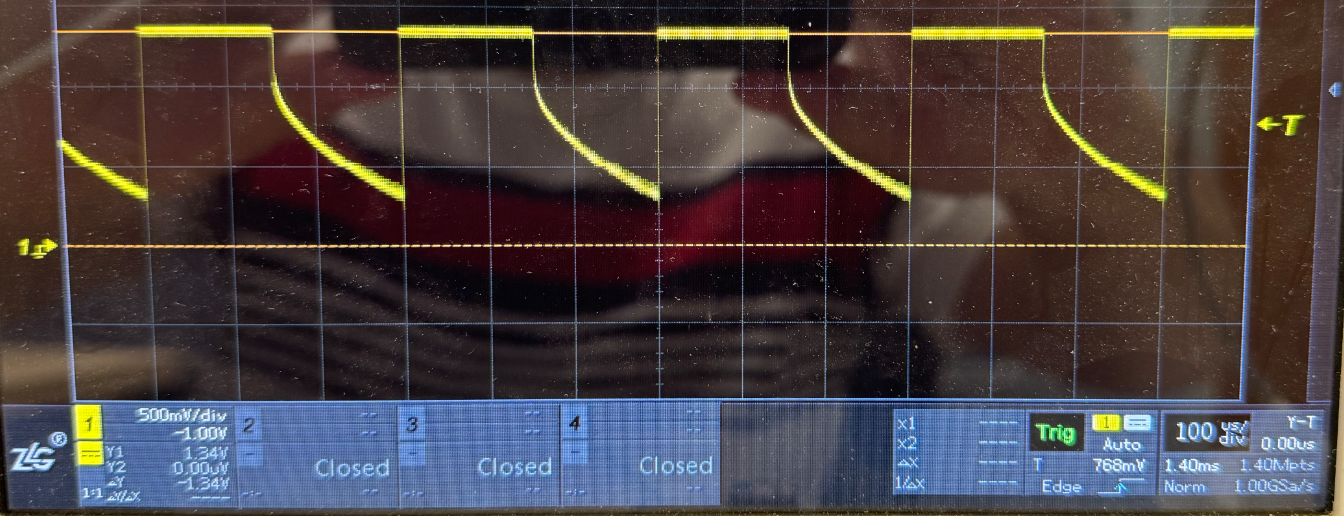

这是光耦1引脚处波形。

下面图示是在稳压管没有损坏，起稳压作用的时候的波形：

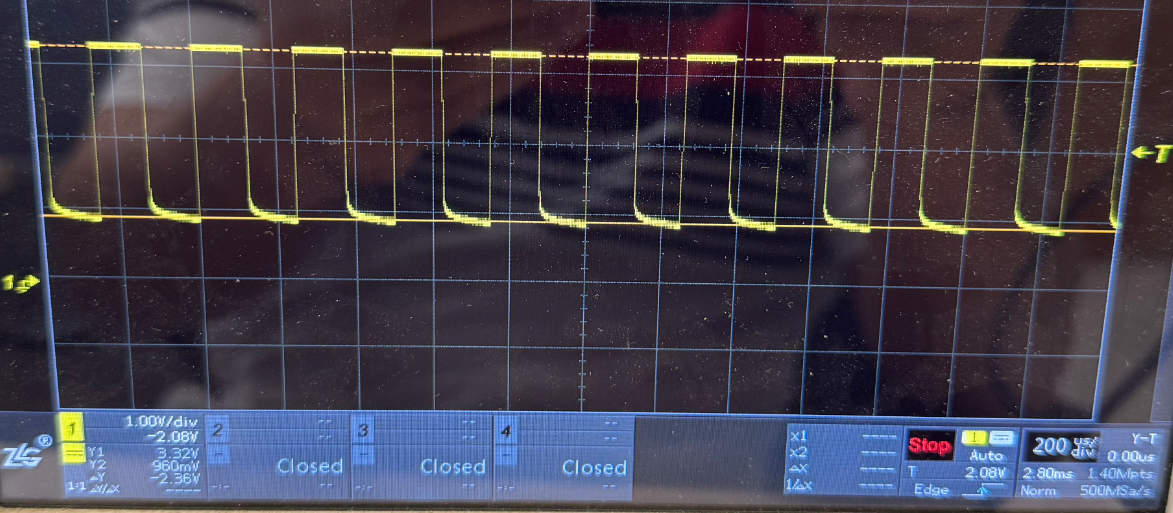

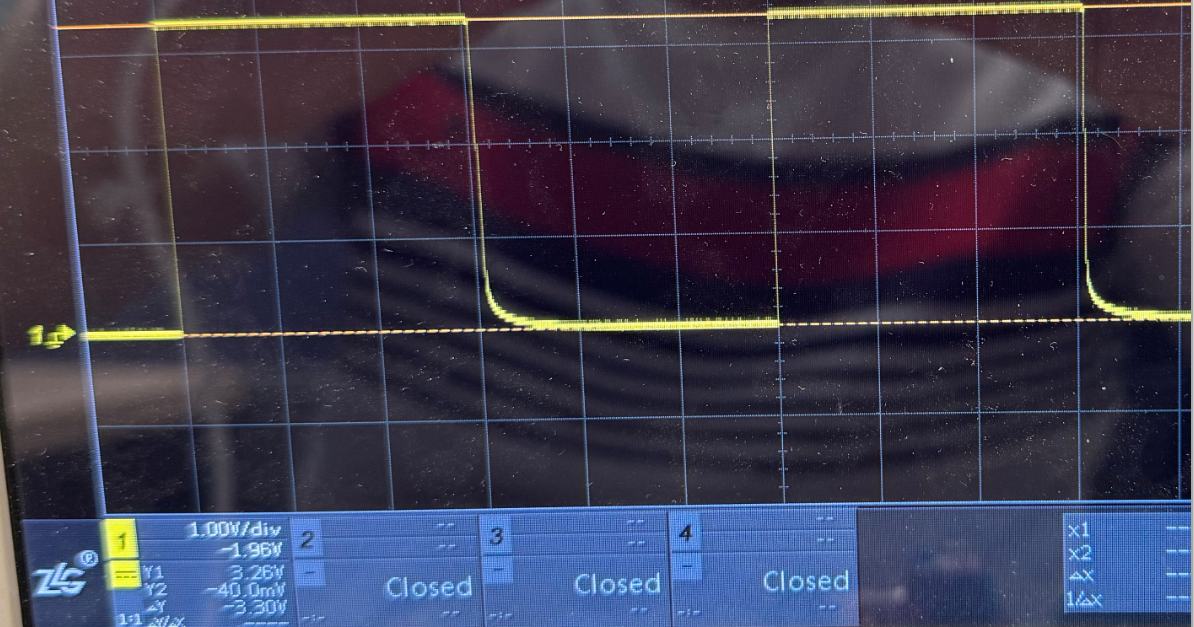

这是R30处的3.3V波形。

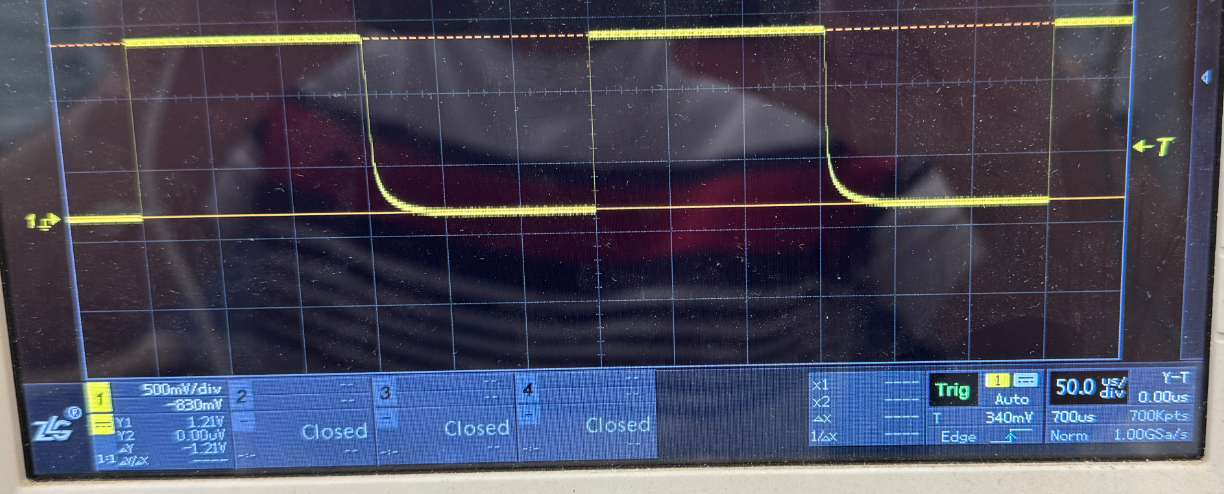

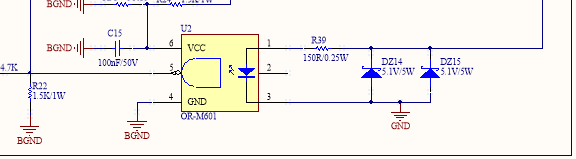

这个波形是在下面电路图中R39两端的电压波形，可以看出R39上压降大约为2V，电流12ma左右流过光耦。

按理DZ14、DZ15稳压管应该不容易损坏，损坏的原因还要进一步跟踪。
