一、前言
上篇文章中已经了解到了Docker生产中所需要用到的一些常用的命令，包括基本的命令、关于镜像和容器的操作命令等等。本文中我们再深入了解一下Docker的镜像。
二、Docker镜像
镜像是一种轻量级、可执行的独立软件包，它包含运行某个软件所需的所有内容，我们把应用程序和配置依赖打包好行程一个可交付的运行环境（包括代码、运行时需要的库、环境变量和配置文件等），这个打包好的运行环境就是image镜像文件。
只有通过这个镜像文件才能生成Docker容器实例(类似C++中new出来一个对象)。
分层的镜像

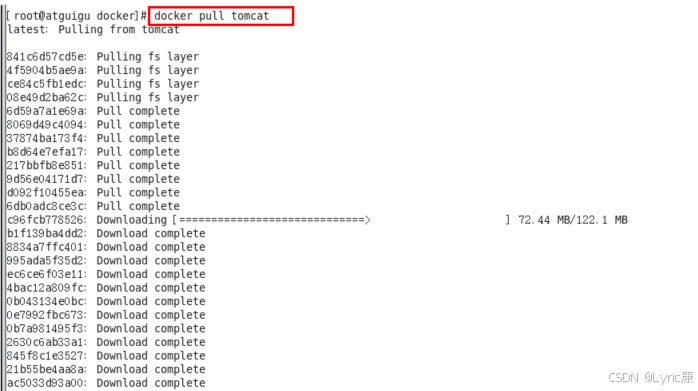

首先，在上篇文章中，我们在下载镜像的时候会发现它不是一下子下载一个，而是一层一层地在下载
UnionFS（联合文件系统）
Union文件系统（UnionFS）是一种分层、轻量级并且高性能的文件系统，它支持对文件系统的修改作为一次提交来一层层的叠加，同时可以将不同目录挂载到同一个虚拟文件系统下(unite several directories into a single virtual filesystem)。Union 文件系统是 Docker 镜像的基础。镜像可以通过分层来进行继承，基于基础镜像（没有父镜像），可以制作各种具体的应用镜像。
特性：一次同时加载多个文件系统，但从外面看起来，只能看到一个文件系统，联合加载会把各层文件系统叠加起来，这样最终的文件系统会包含所有底层的文件和目录
举个例子来说 UnionFS 的核心就像 “透明胶片叠加”
- 分层叠加 (Layered)：
- 想象有多张透明的胶片，每一张上都画了一些图案（文件或目录）。
- 你把它们一张张叠在一起。
- 在 Docker 中，每一层（Layer）代表对文件系统的一次修改，比如：
- 第1层：一个干净的 Ubuntu 系统。
- 第2层：在 Ubuntu 上 install nginx，这一层只记录了新增的 Nginx 相关文件和修改。
- 第3层：将你的网站代码 COPY 到 /var/www/html。
- 统一视图 (Union)：
- 当你从最上面看这个叠加起来的胶片堆，你看到的是所有图案的总和，就像一个完整的画面。
- 在 Docker 中，当你启动一个容器时，UnionFS 会把镜像的所有只读层和容器的可写层联合挂载到一个目录（比如 /），对外呈现出一个完整的、包含所有文件和目录的文件系统。你感觉不到这是由多层组成的。
怎么工作的？
联合文件系统（UnionFS）就是让这些多层文件系统“合并”成一个看起来完整的文件系统，但每一层本身是独立的、可以复用的。
在 Docker 中：镜像的每一层都是只读的
比如：
- 第1层：基础操作系统（如 Ubuntu）
- 第2层：安装了 Java
- 第3层：安装了 Tomcat
这些层可以被多个镜像或容器共享。比如，10 个不同的 Java 应用镜像都可以基于“Ubuntu + Java”这一层，不需要重复存储。
容器启动时，会在最上面加一个“可写层”
这个层是容器独有的。你在容器里创建文件、修改配置，都发生在这个最顶层。
- 如果你修改了一个只读层里的文件，UnionFS 会使用一种叫 “写时复制”（Copy-on-Write） 的机制：
- 先把那个文件从只读层“复制”到可写层，
- 然后再在可写层修改。
- 外面看起来文件被改了，但实际上只读层没变，变的是最上面的可写层。

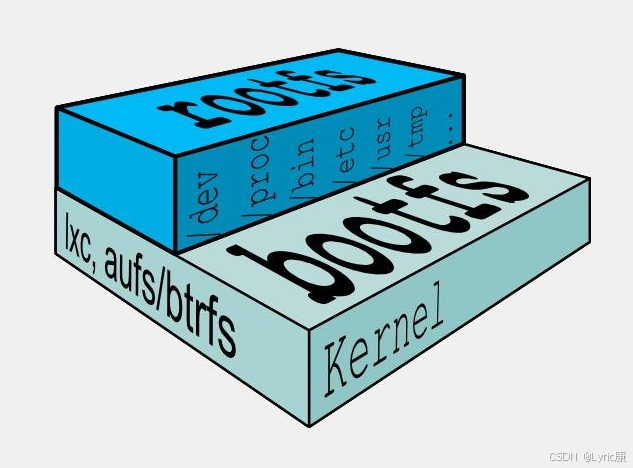

Docker镜像加载原理
docker的镜像实际上由一层一层的文件系统组成，这种层级的文件系统UnionFS。
引导文件系统 boot file system
bootfs(boot file system)主要包含bootloader和kernel
- Bootloader：负责在系统启动时，找到并加载 Linux 内核（Kernel）到内存中。
- Kernel：操作系统的核心。它管理硬件、内存、进程、文件系统等。
当宿主机（运行 Docker 的机器）启动时，它的 BIOS/UEFI 会加载宿主机的 bootfs，进而启动宿主机的内核。
需要注意的是 Docker 镜像中的 bootfs 并不会被容器使用！容器不启动自己的内核。容器共享的是宿主机的内核。
- 在宿主机启动时，bootfs 被加载，内核被启动。
- 一旦内核完全加载到内存并开始运行，bootfs 就会被卸载（unmounted），因为它已经完成了引导使命。
- 在容器运行时，bootfs 是不可见且不活动的。
根文件系统 root file system
根文件系统 root file system在 bootfs 之上，是 Docker 镜像的核心部分。
包含标准的 Linux 目录结构和文件：
- /bin, /sbin：基本命令（如 ls, cp, bash）
- /etc：配置文件
- /lib, /lib64：系统库
- /usr：用户程序和库
- /dev：设备文件（由内核在运行时提供）
- /proc, /sys：虚拟文件系统，提供内核和进程信息（由内核在运行时挂载）
- /tmp, /var：临时和可变数据
它提供了容器运行所需的所有用户空间（userspace）程序、库和工具。
当内核启动后，它会挂载 rootfs 作为根目录 /，然后启动第一个进程（通常是 init 或 bash）。
宿主机启动后流程
- 宿主机启动：
- 宿主机 BIOS/UEFI → 加载宿主机 bootfs → 启动宿主机内核 → 卸载 bootfs。
- 宿主机内核完全运行起来。
- 运行 Docker 容器：
- 假设执行 docker run ubuntu:20.04 /bin/bash。
- 此时Docker Daemon 向宿主机内核发起请求，创建一个新容器。
- 宿主机内核使用 Namespace 和 Cgroups 技术为容器创建隔离的环境。
- Docker 使用 UnionFS 将 ubuntu:20.04 镜像的 rootfs 层（以及你可能添加的应用层）联合挂载为容器的根文件系统 /。
- 宿主机内核在容器的隔离环境中启动 /bin/bash 进程。
✅ 核心：容器进程是由宿主机内核调度的，它看到的文件系统是镜像提供的 rootfs。
对于一个精简的OS，rootfs可以很小，只需要包括最基本的命令、工具和程序库就可以了，因为底层直接使用Host的Kernel，自己只需要提供rootfs就可以。所以，对于不同的Linux发行版，bootfs基本是一致的，rootfs会有差别，不同的发行版可以共用bootfs。

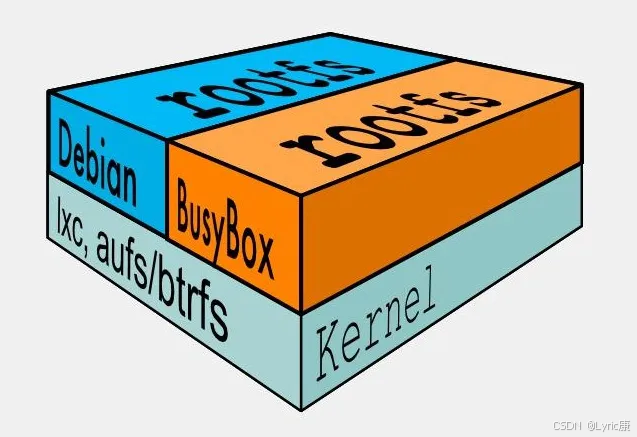

有差别的rootfs：
这就是为什么平时我们安装进虚拟机的CentOS都是好几个G，在docker这里只有几百兆的原因。

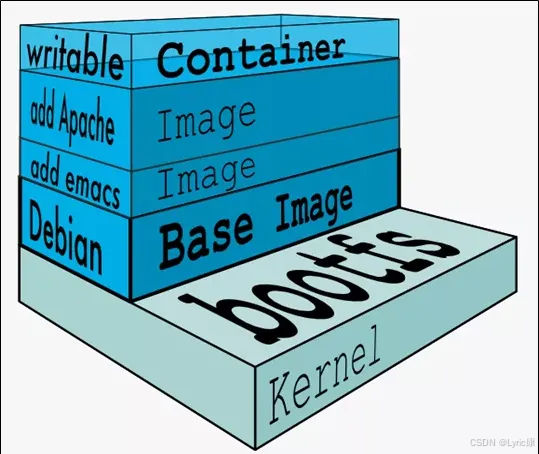

镜像扩展

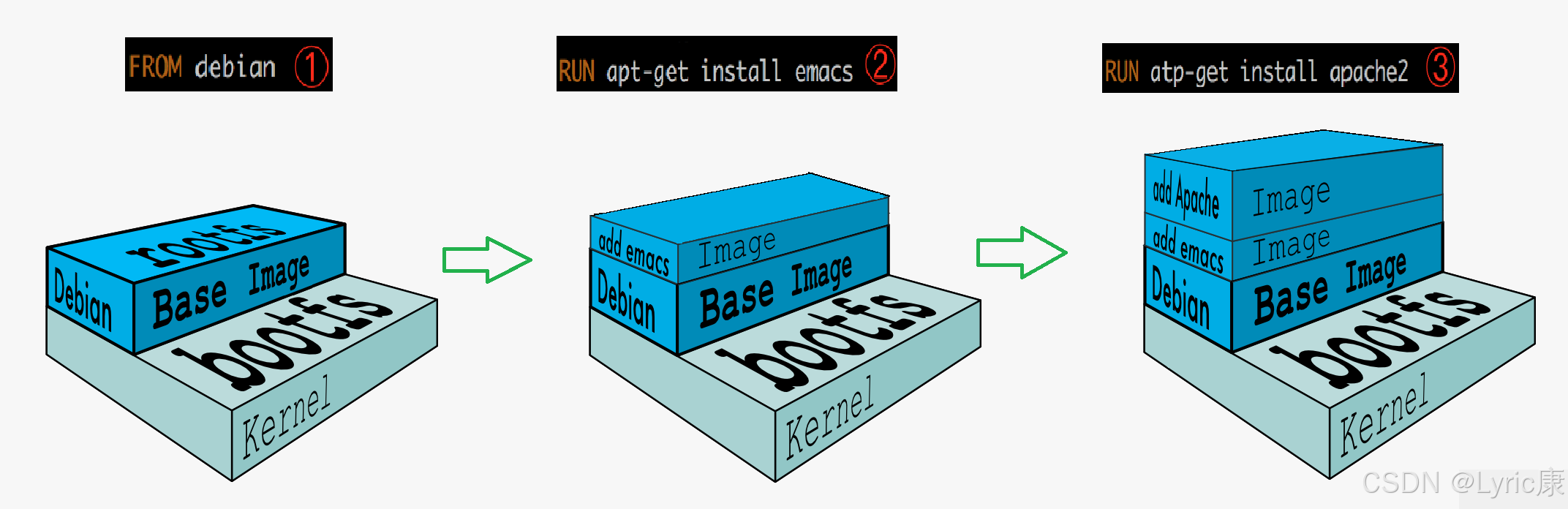

Docker支持扩展现有镜像，创建新的镜像。新镜像是从base镜像一层一层叠加生成的。
# Version: 0.0.1
FROM debian # 直接在debain base镜像上构建
MAINTAINER mylinux
RUN apt-get update && apt-get install -y emacs # 安装emacs
RUN apt-get install -y apache2 # 安装apache2
CMD ["/bin/bash"] # 容器启动时运行bash
镜像分层优势
镜像分层最大的一个好处就是共享资源，方便复制迁移，就是为了复用。
比如说有多个镜像都从相同的 base 镜像构建而来，那么 Docker Host 只需在磁盘上保存一份 base 镜像；
同时内存中也只需加载一份 base 镜像，就可以为所有容器服务了。而且镜像的每一层都可以被共享。
深入理解容器层
Docker镜像层都是只读的，容器层是可写的。当容器启动时，一个新的可写层被加载到镜像的顶部。 这一层通常被称作“容器层”，“容器层”之下的都叫“镜像层”。
所有对容器的改动 - 无论添加、删除、还是修改文件都只会发生在容器层中。只有容器层是可写的，容器层下面的所有镜像层都是只读的。
三、Docker镜像commit操作案例演示
docker commit 提交容器副本使之成为一个新的镜像
docker commit -m="提交的描述信息" -a="作者" 容器ID 要创建的目标镜像名:[标签名]案例演示说明：我们从官网仓库上下载的Ubuntu是没有vim命令的，接下来要做的就是，在这个Ubuntu上增加vim命令功能，然后将他作为一个新的镜像commit构建出来。

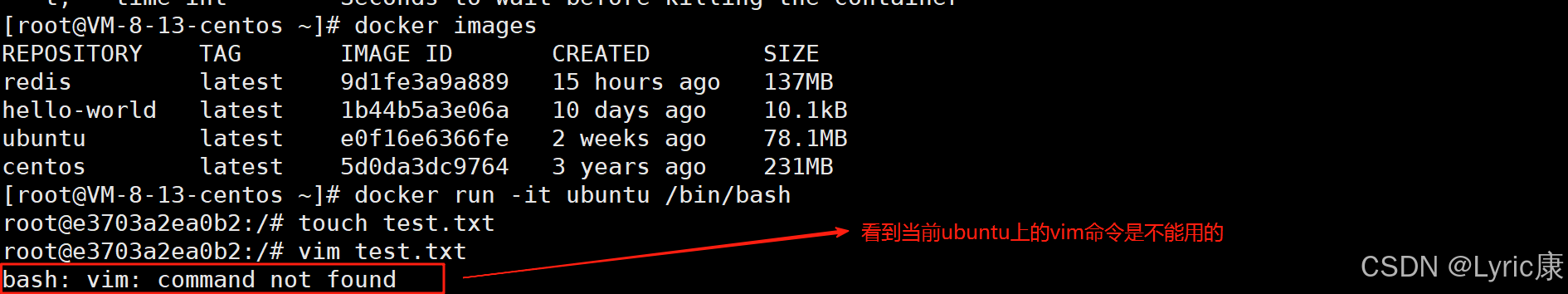

1、查看当前ubuntu的vim命令

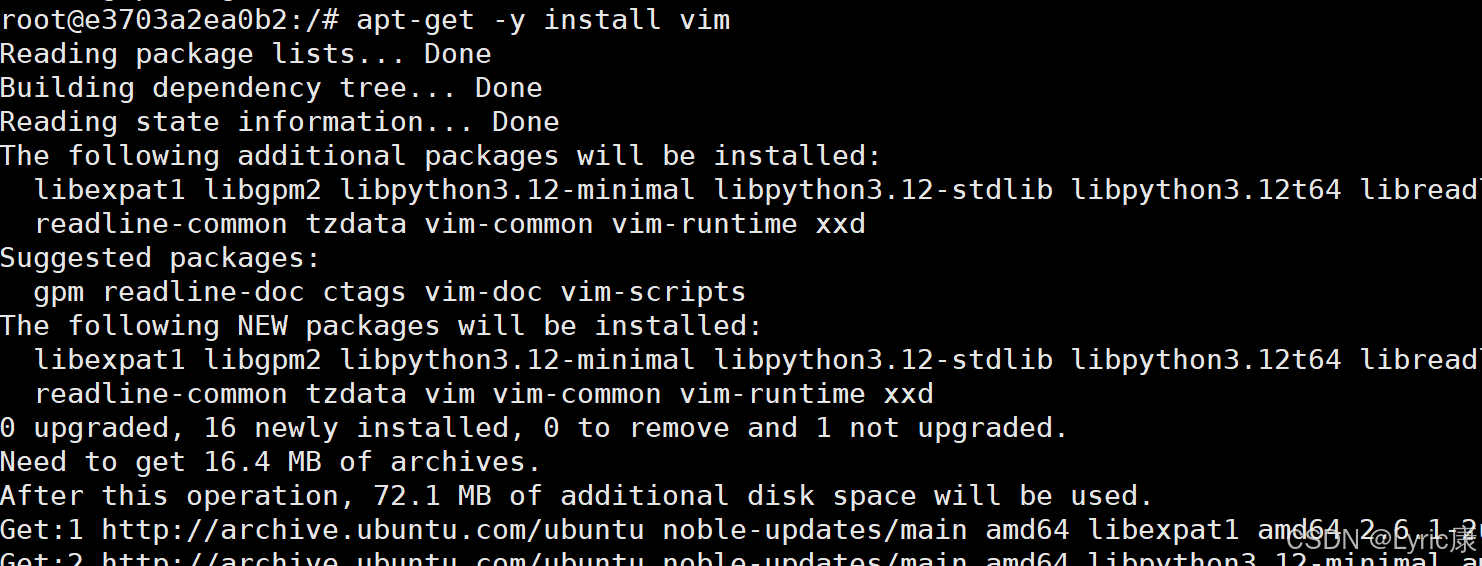

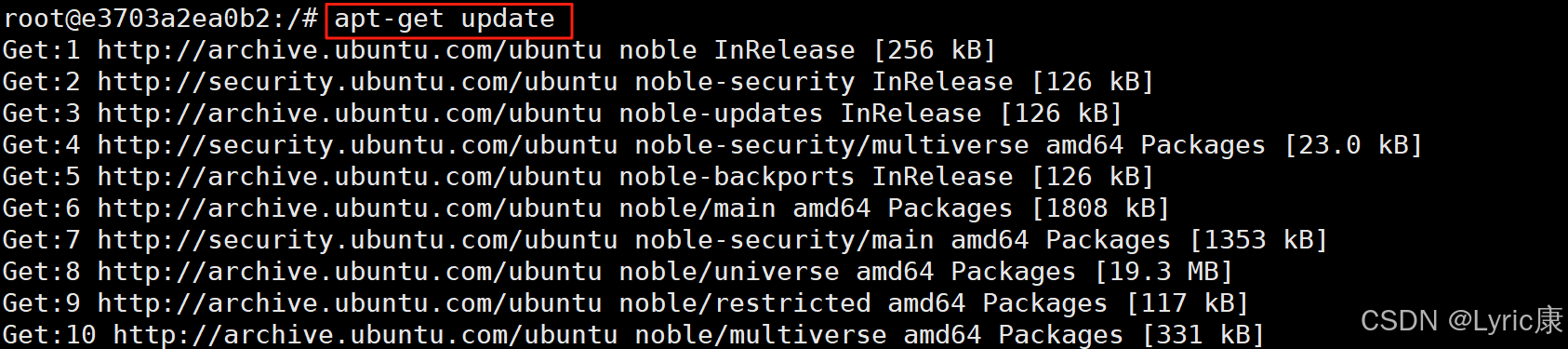

2、安装vim
安装完成

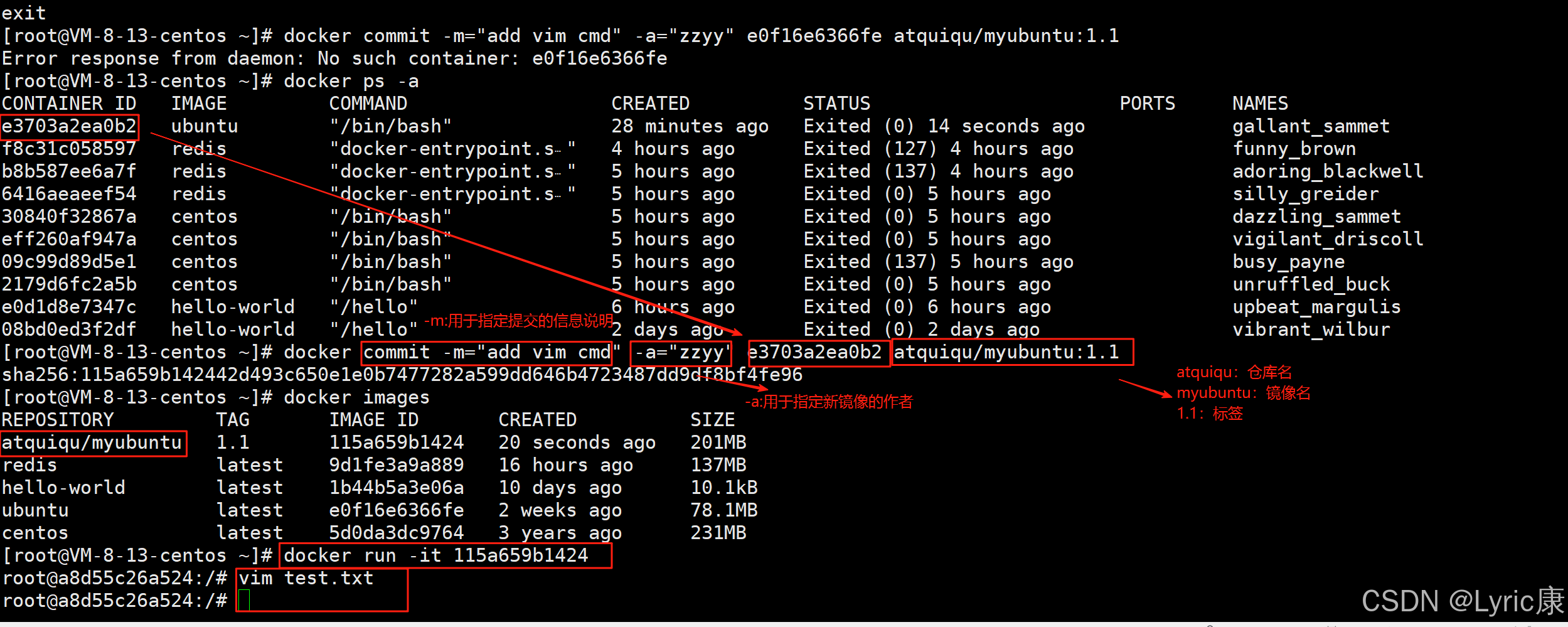

3、commit我们自己的新镜像，且使用
四、本地镜像发布到阿里云
首先阿里云开发者平台

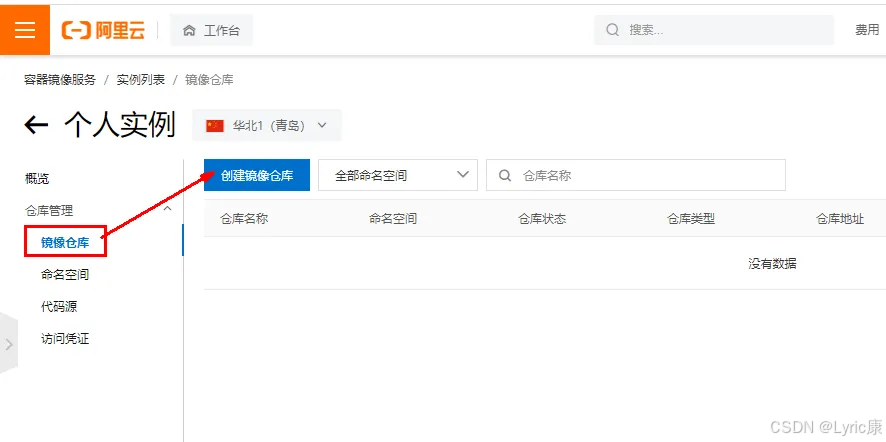

创建仓库镜像

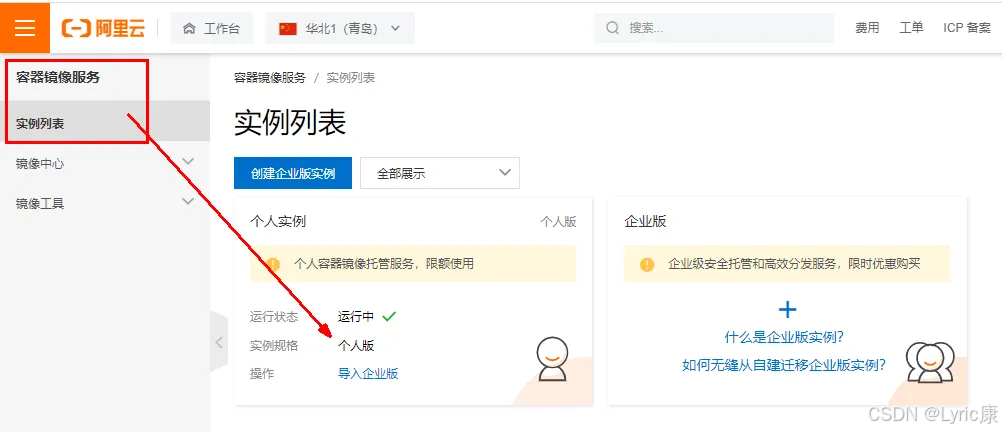

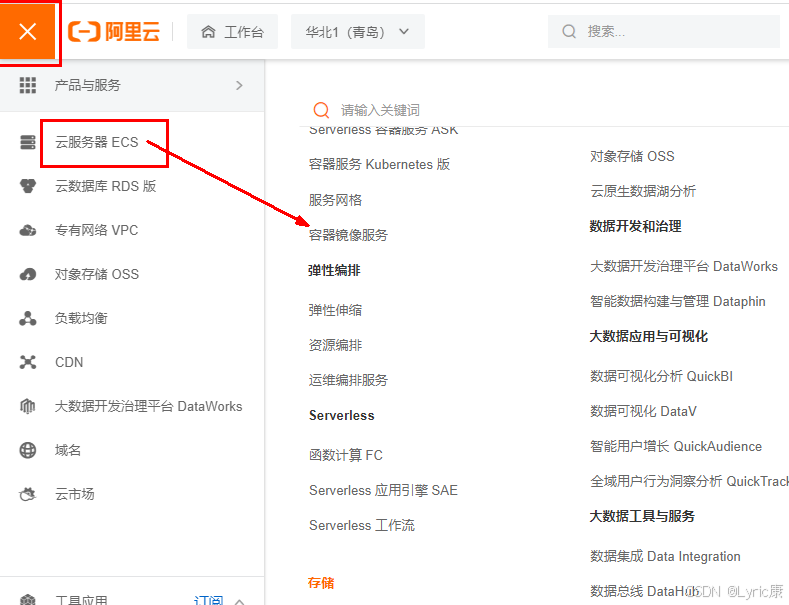

选择控制台，进入容器镜像服务

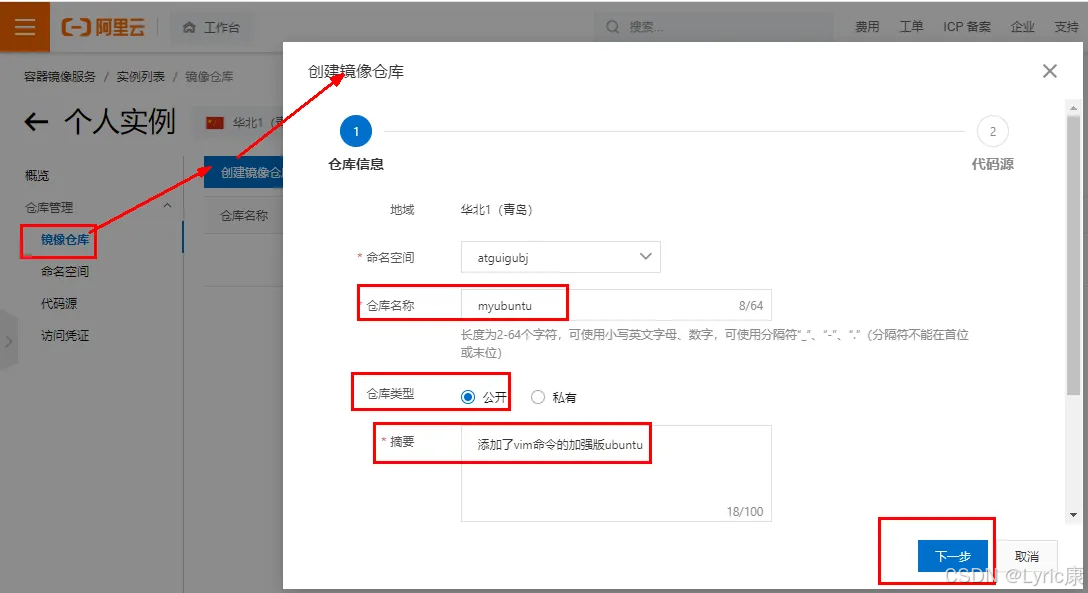

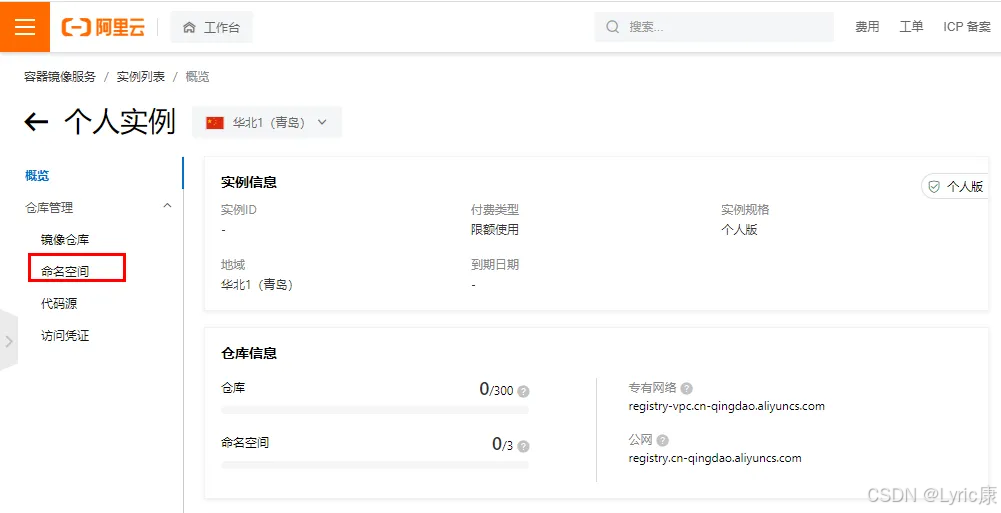

选择个人实例

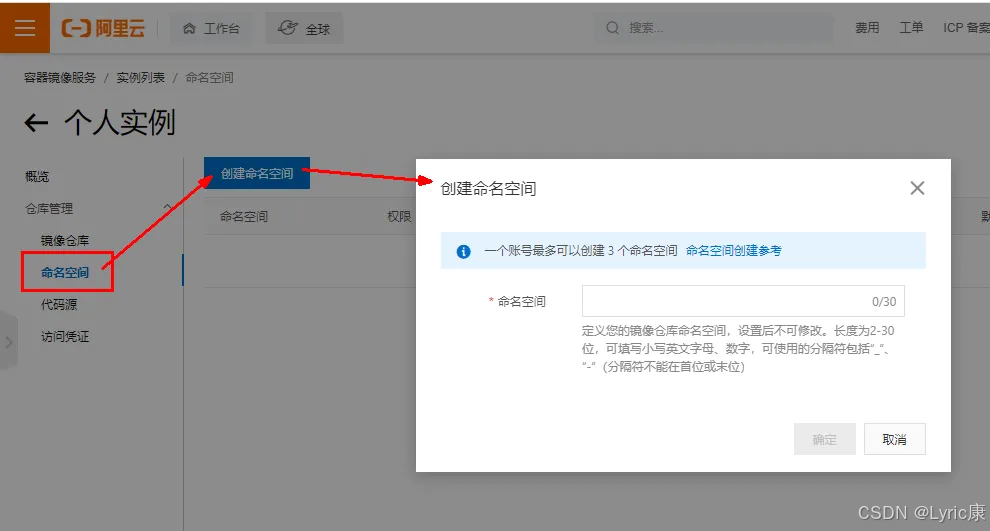

命名空间

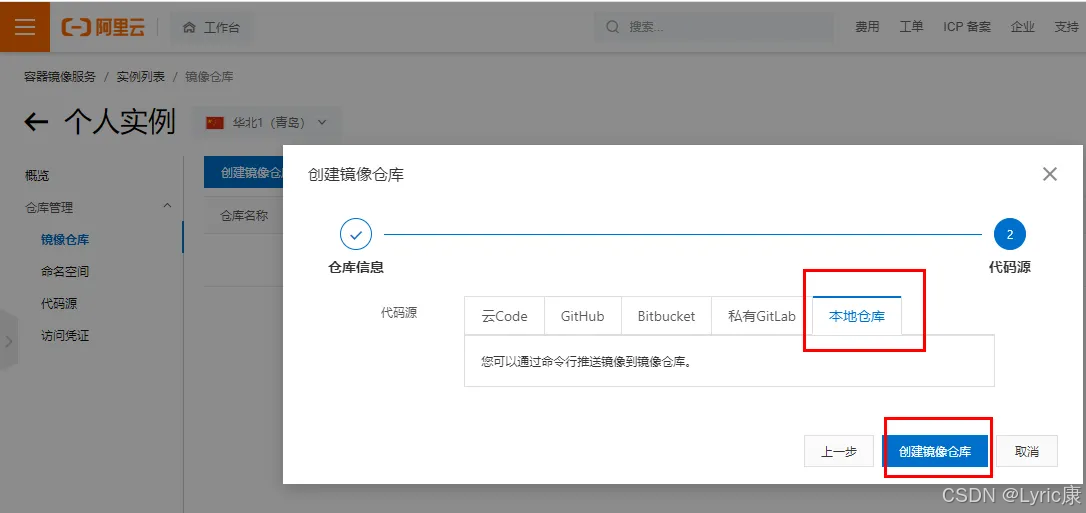

仓库名称

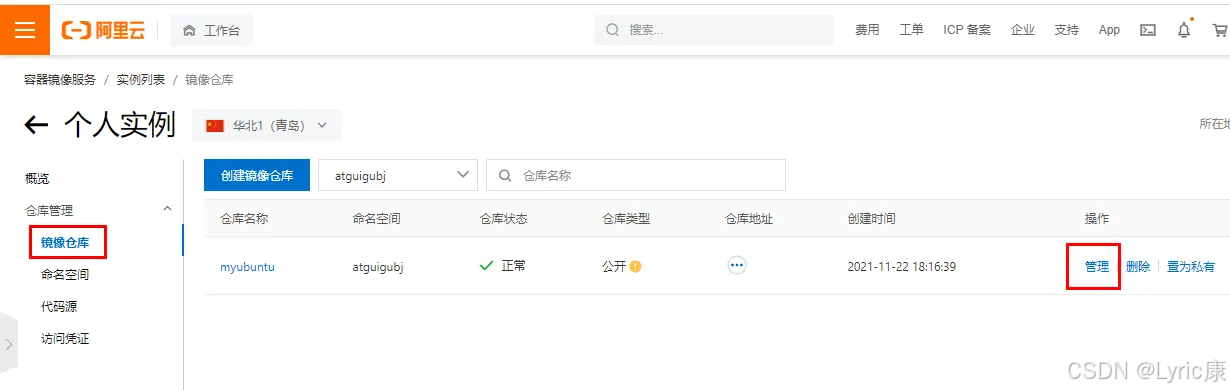

进入管理界面获得脚本

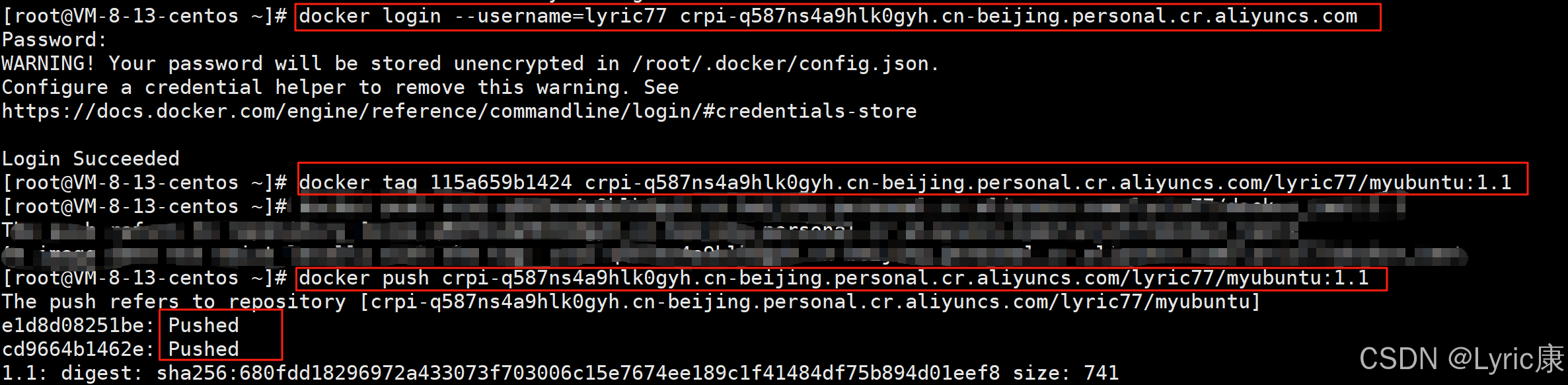

推送镜像到阿里云

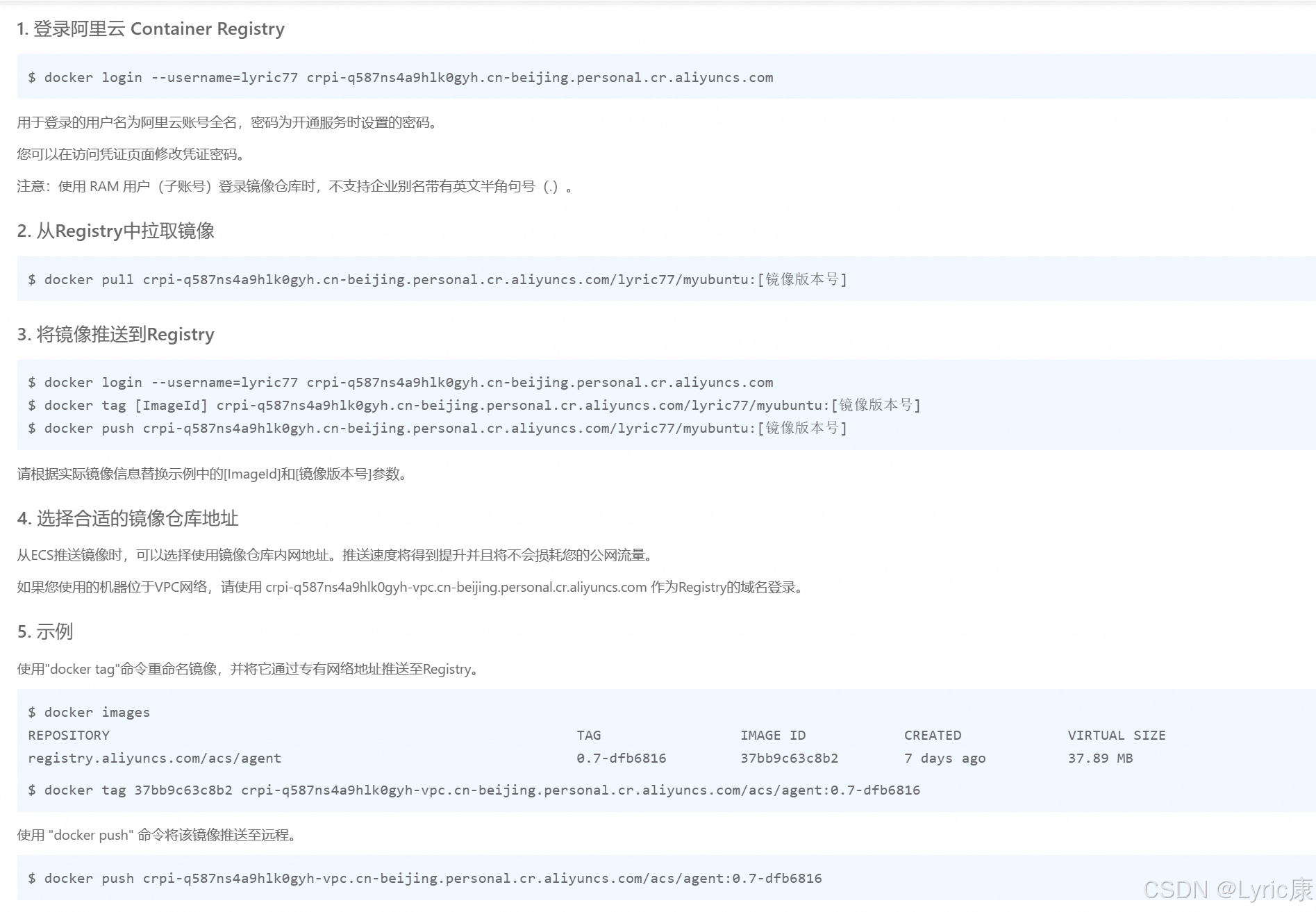

管理界面脚本，这里就会出现如何推送和下载的命令，我们只需要按要求填好，在docker运行就可以
我们下来是要推送所以选择这三条
$ docker login --username=lyric77 crpi-q587ns4a9hlk0gyh.cn-beijing.personal.cr.aliyuncs.com
$ docker tag [ImageId] crpi-q587ns4a9hlk0gyh.cn-beijing.personal.cr.aliyuncs.com/lyric77/myubuntu:[镜像版本号]
$ docker push crpi-q587ns4a9hlk0gyh.cn-beijing.personal.cr.aliyuncs.com/lyric77/myubuntu:[镜像版本号]
如果使用 docker login 阿里云镜像仓库时，在输入密码后，报错：
Error response from daemon: Get https://registry.cn-hangzhou.aliyuncs.com/v2/: unauthorized: authentication required

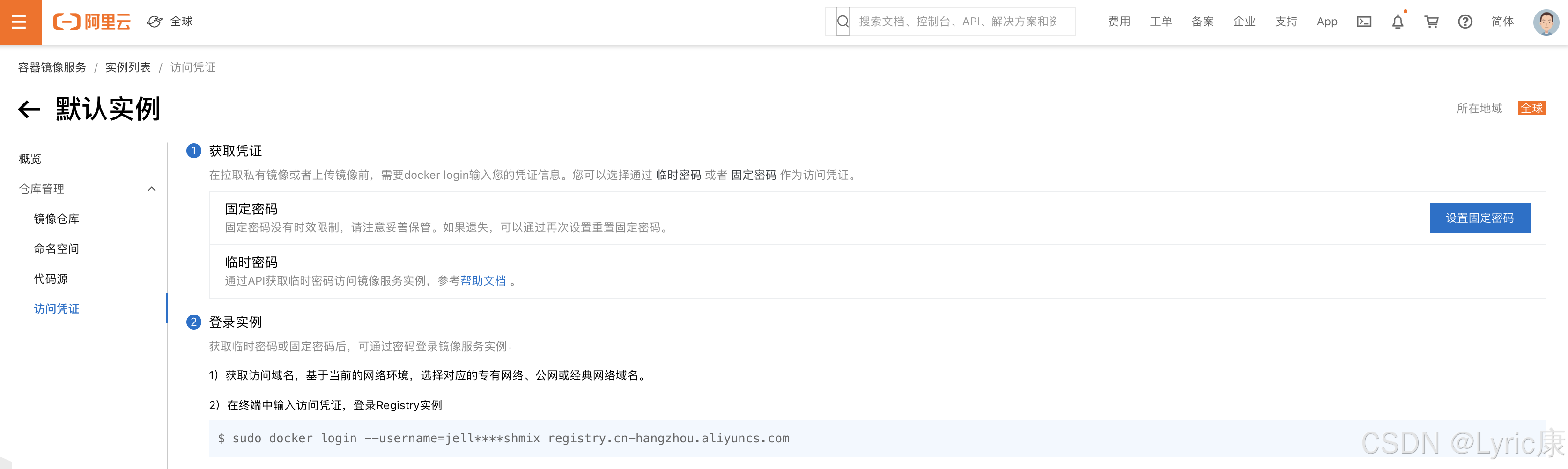

这里是因为使用了阿里云账户的登录密码，而不是Registry的独立登录密码”，这是导致 docker login 阿里云镜像仓库失败的原因。docker login 阿里云镜像仓库输入的密码，应该独立设置。

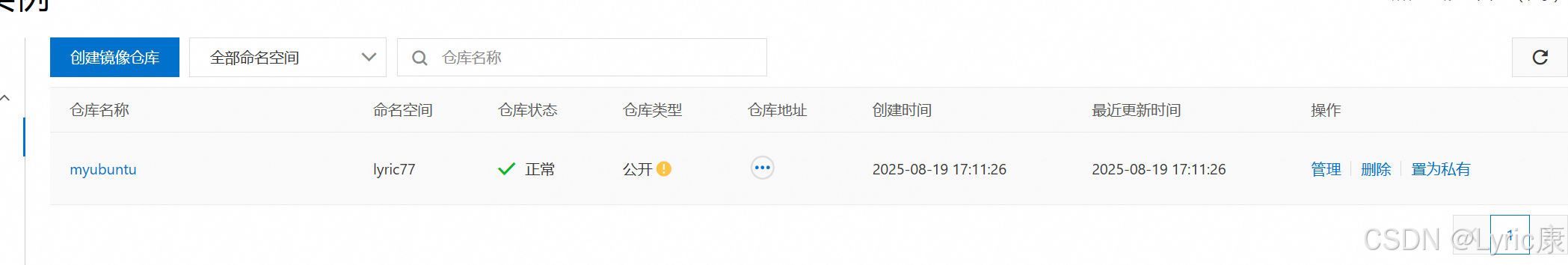

推送成功之后我们在阿里云上查看就会出现

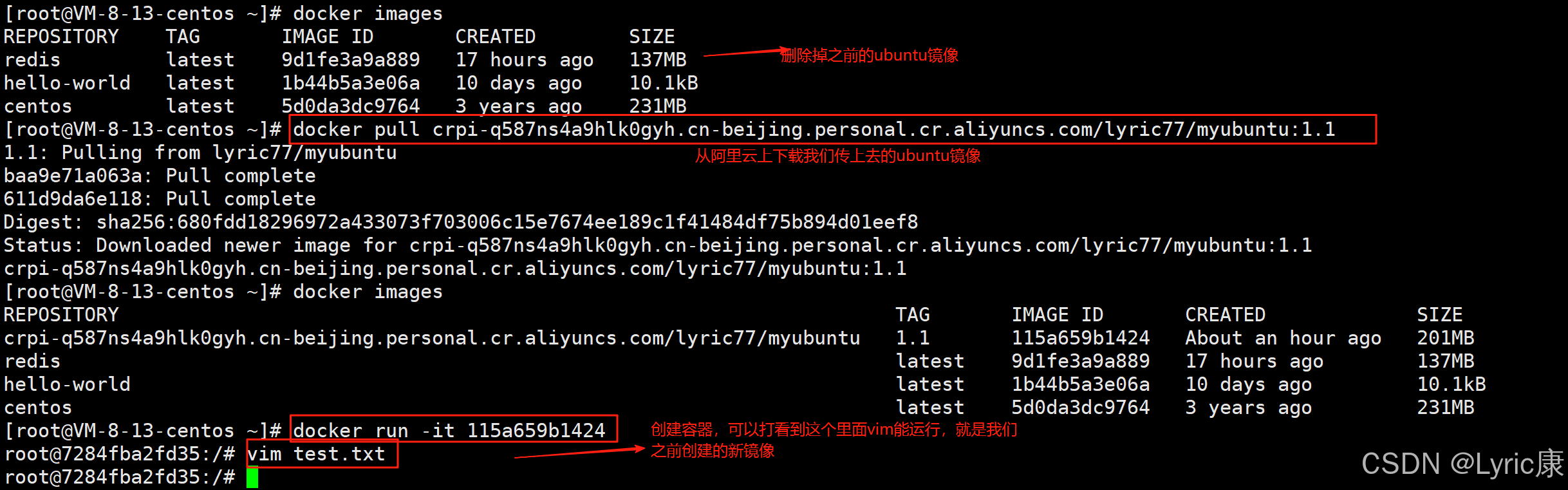

将阿里云上的镜像下载到本地
五、 私有库 Docker Registry 的使用
由于
- 官方Docker Hub地址：https://hub.docker.com/，中国大陆访问太慢了且准备被阿里云取代的趋势，不太主流。
- Dockerhub、阿里云这样的公共镜像仓库可能不太方便，涉及机密的公司不可能提供镜像给公网，所以需要创建一个本地私人仓库供给团队使用，基于公司内部项目构建镜像。
而Docker Registry是官方提供的工具，可以用于构建私有镜像仓库。
将本地镜像推送到私有库

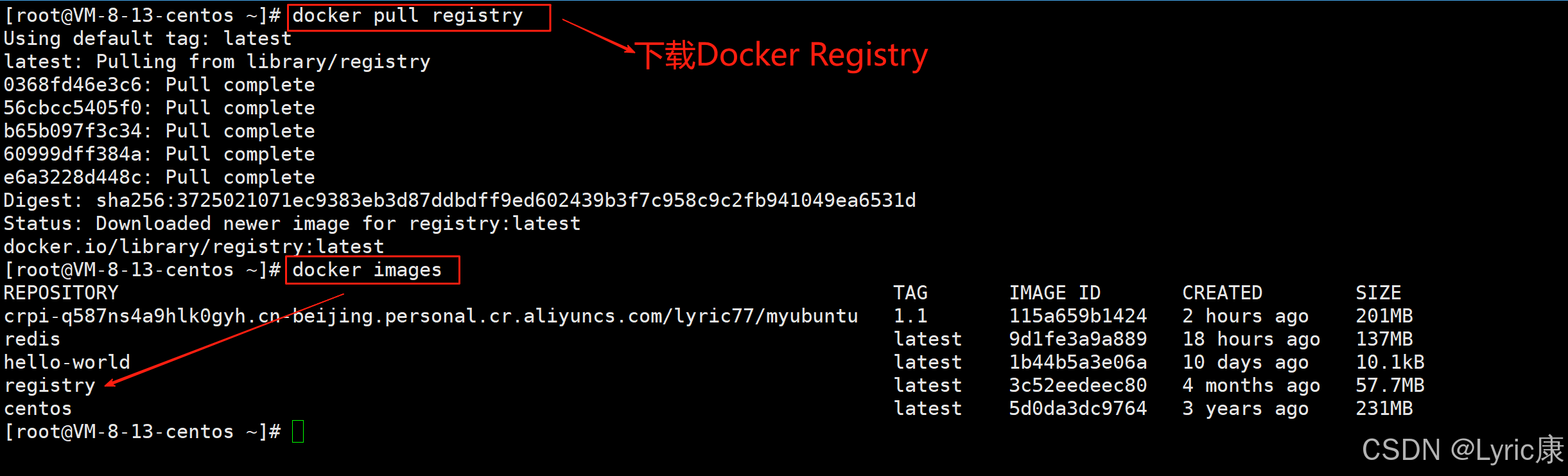

下载Docker Registry

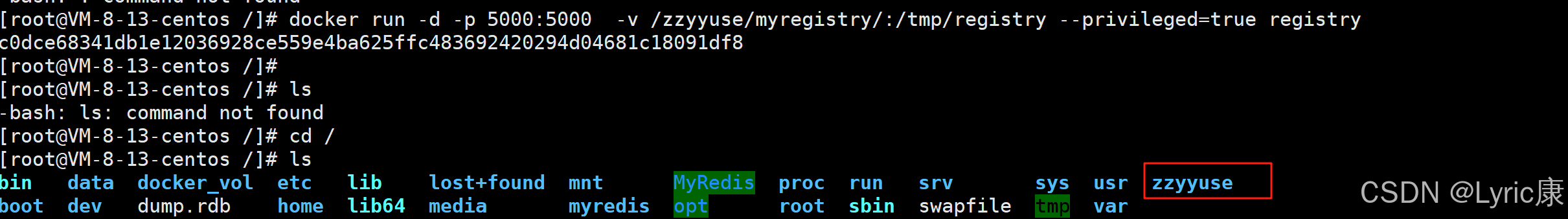

运行私有库Registry
运行后，相当于本地有个私有Docker hub
docker run -d -p 5000:5000 -v /zzyyuse/myregistry/:/tmp/registry --privileged=true registry- -p 5000:5000 ：端口映射（Port Mapping）。将宿主机（Host）的 5000 端口映射到容器内部的 5000 端口。Docker Registry 默认在容器内的 5000 端口上提供 HTTP 服务。映射后，您可以通过访问 http://<宿主机IP>:5000 来与 Registry 交互。
- -v /zzyyuse/myregistry/:/tmp/registry ： 卷挂载（Volume Mount）。将宿主机上的目录 /zzyyuse/myregistry/ 挂载到容器内的 /tmp/registry 目录。Docker Registry 会将镜像数据存储在这个目录中。
- --privileged=true ：赋予容器“特权模式”（Privileged Mode）。容器将拥有几乎与宿主机相同的权限，可以访问宿主机的所有设备。允许容器执行一些通常被限制的操作，如挂载文件系统、修改网络配置等。
-
registry：要运行的镜像名称 这是 Docker 官方提供的 Registry 镜像，用于搭建私有镜像仓库。如果本地没有该镜像，Docker 会自动从 Docker Hub 拉取。
默认情况，仓库被创建在容器的/var/lib/registry目录下，建议自行用容器卷映射，方便于宿主机联调。
案例演示
创建新镜像

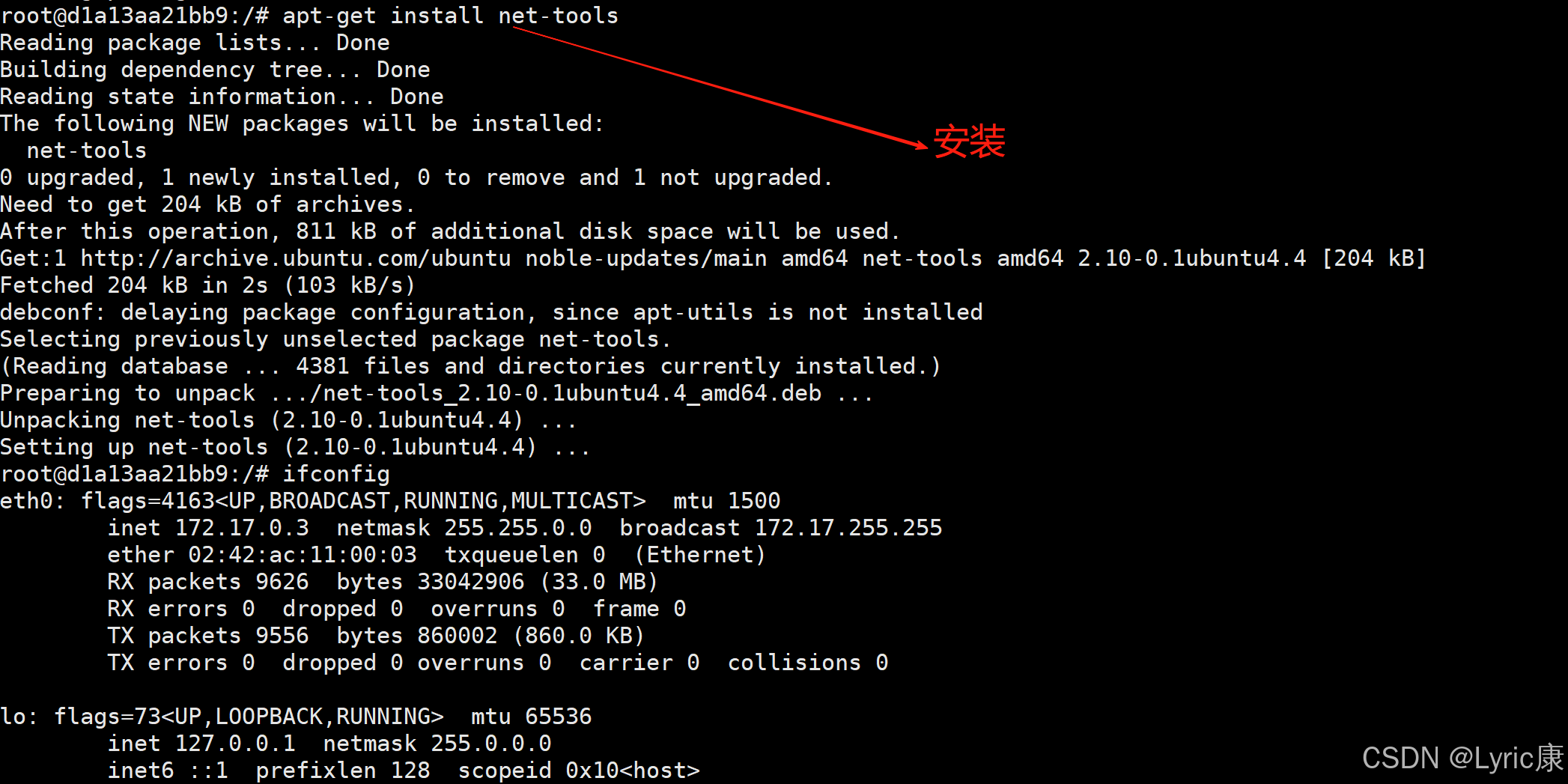

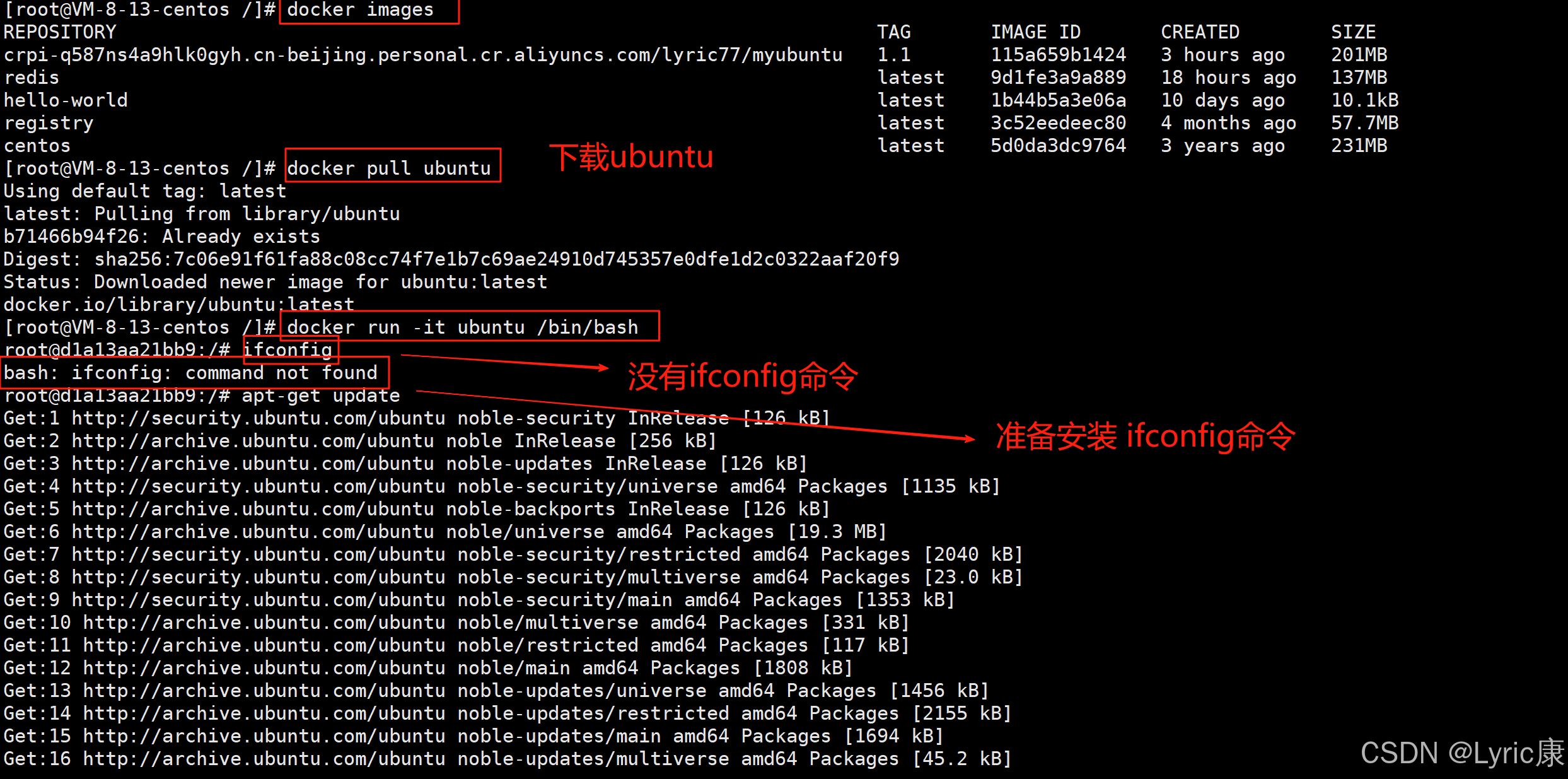

下面我们演示创建一个新镜像，ubuntu安装ifconfig命令，并将这个新镜像推送到我们创建的私有库Registry

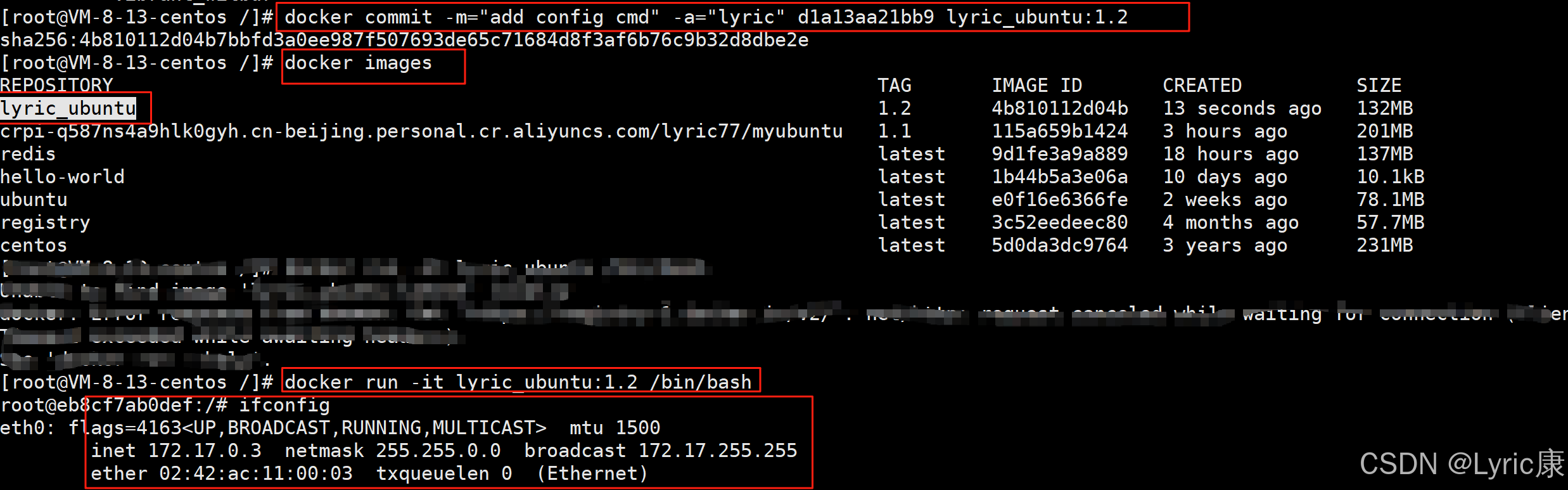

commit构建的新镜像并且验证可以使用

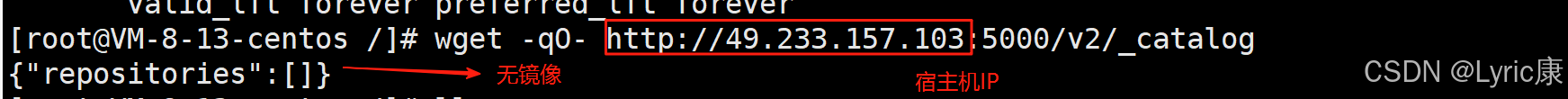

curl验证私服库上有什么镜像
wget -qO- http://49.233.157.103:5000/v2/_catalog
将新镜像zzyyubuntu:1.2修改符合私服规范的Tag
docker tag lyric_ubuntu:1.2 49.233.157.103:5000/lyric_ubuntu:1.2修改配置文件使之支持http

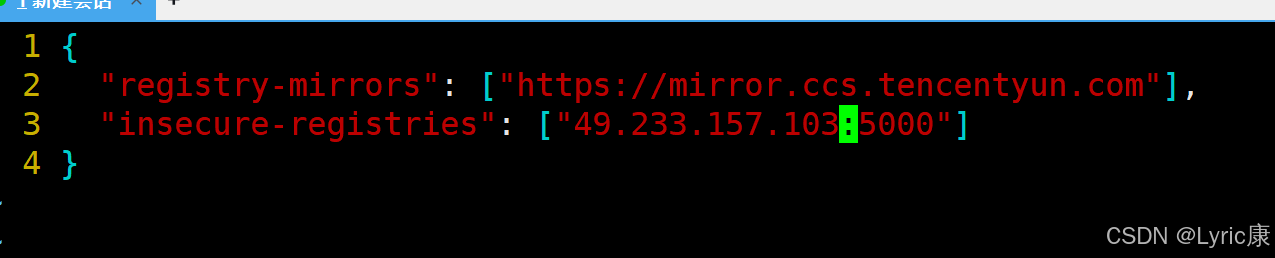

docker默认不允许http方式推送镜像，通过配置选项来取消这个限制。====> 修改完后如果不生效，建议重启docker。

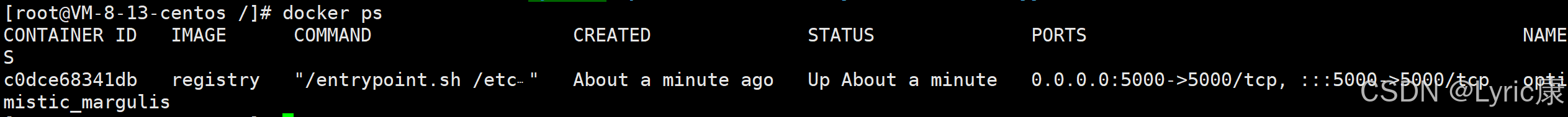

重启docker之后，别忘记重新启动一下registry容器
docker run -d -p 5000:5000 -v /zzyyuse/myregistry/:/tmp/registry --privileged=true registry

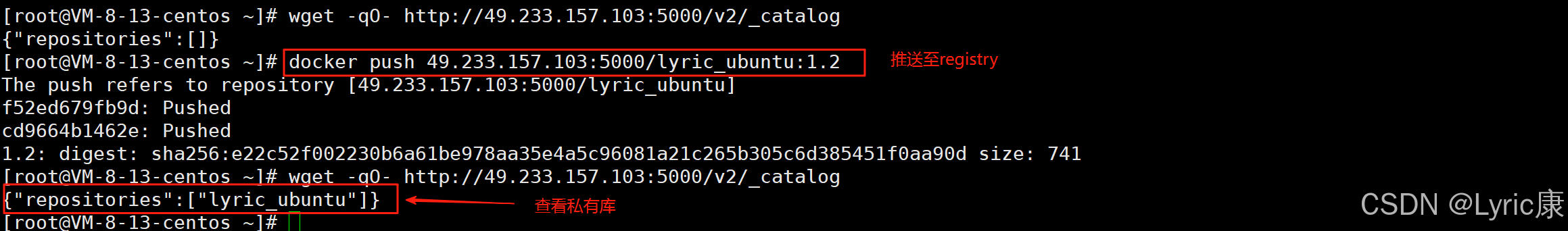

push推送到私服库并再次查看私有库

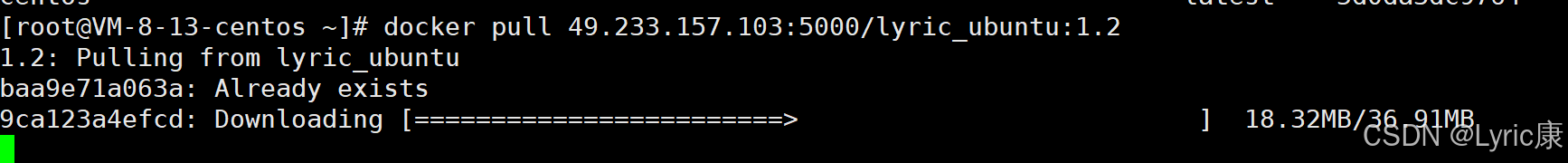

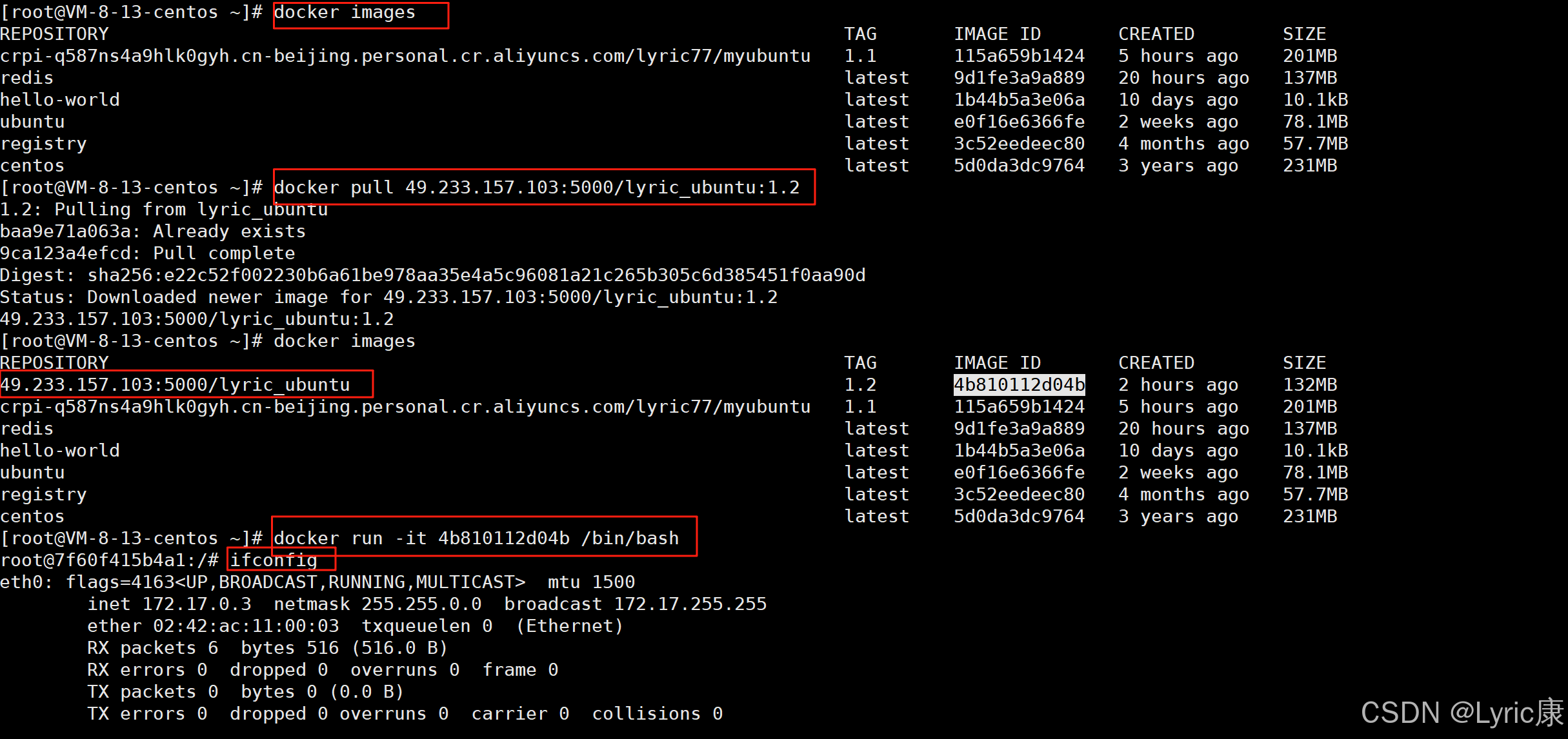

从registry中pull到本地并运行
可以看到成功运行。
感谢阅读！
