CH340 自动下载电路分析

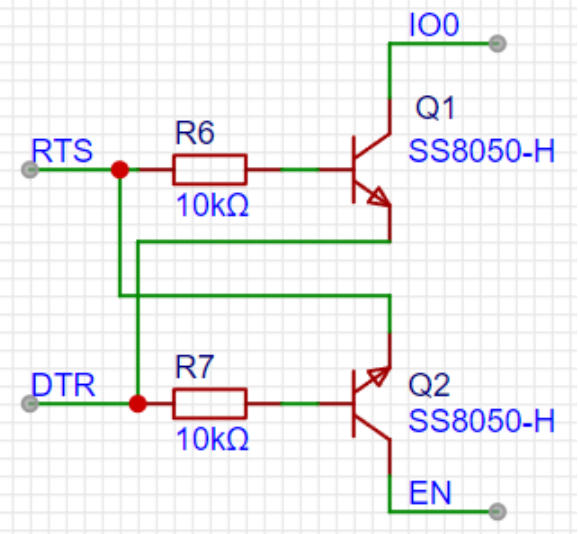

- 当 DTR 为 0,RTS 为 0 时,Q1 和 Q2 都不导通。
- 当 DTR 为 0,RTS 为 1 时,Q1 导通 IO0 为 0。Q2 不导通。
- 当 DTR 为 1,RTS 为 0 时,Q2 导通,EN 为 0。Q1 不导通。
- 当 DTR 为 1,RTS 为 1 时,Q1 和 Q2 都不导通。

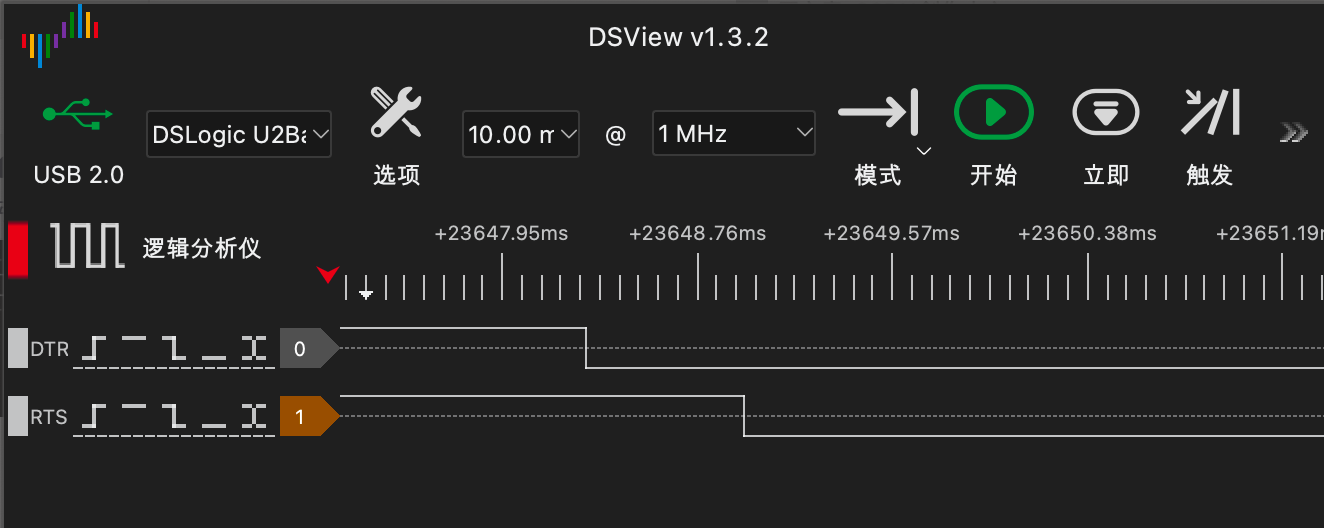

可以理解为 DTR 下降沿对应 IO0 变 0;RTS 下降沿 EN 变 0。

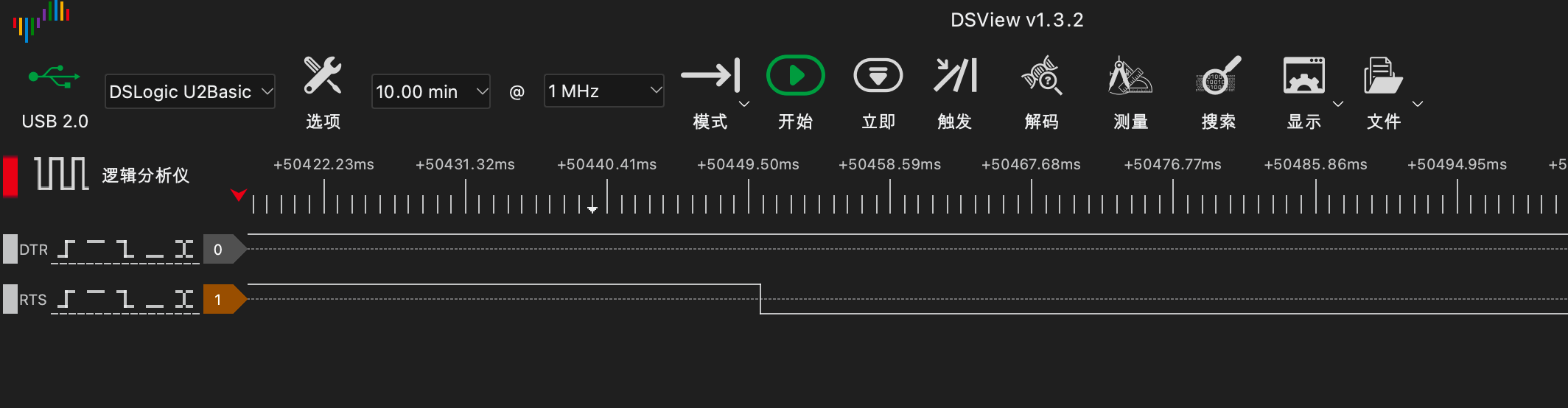

对于 ESP8266:

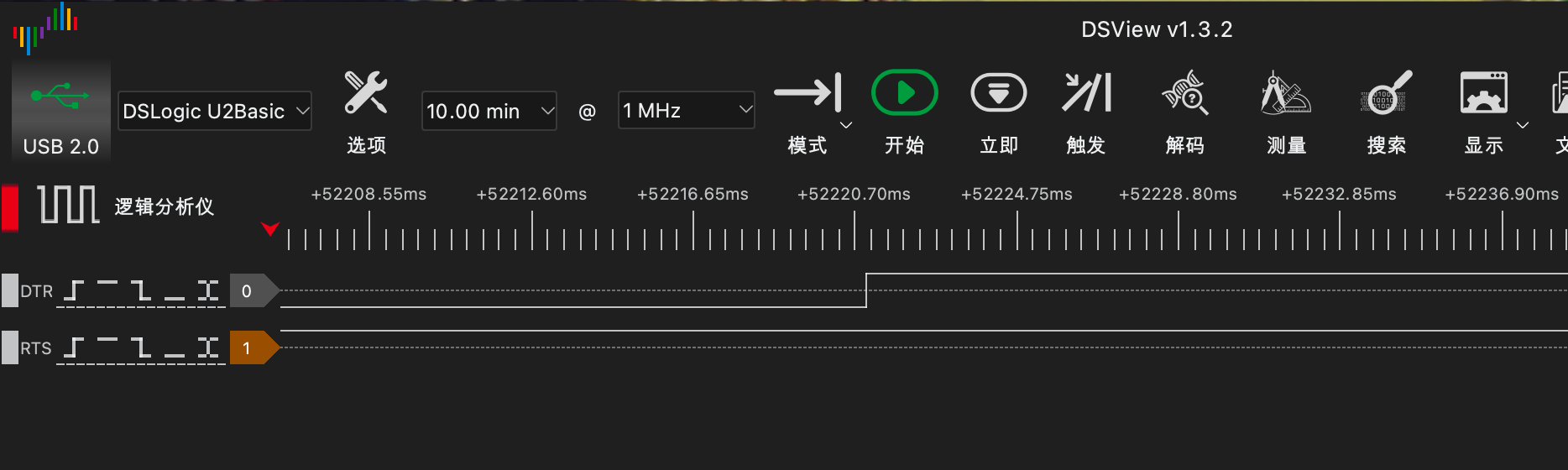

对于 ST:
可以理解为 DTR 下降沿对应 IO0 变 0;RTS 下降沿 EN 变 0。
对于 ESP8266:

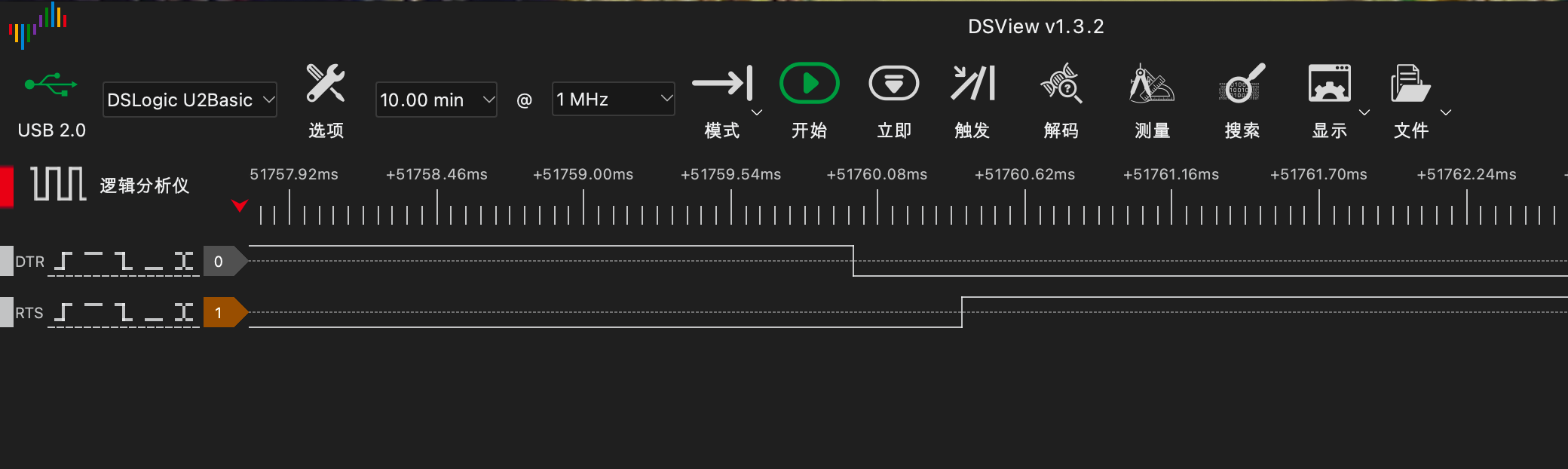

对于 ST:
