PCIe ASPM详解

news 2025/8/19 12:47:19

一、ASPM 概述

Active State Power Management (ASPM) 是一种在 PCIe 链路处于设备 D0（完全激活）状态下，通过硬件自主地降低链路功耗的技术。它与传统的 PCI-PM（基于软件的电源管理）不同，ASPM 是在链路空闲时由硬件自动触发的节能机制，不依赖操作系统或驱动程序直接控制。

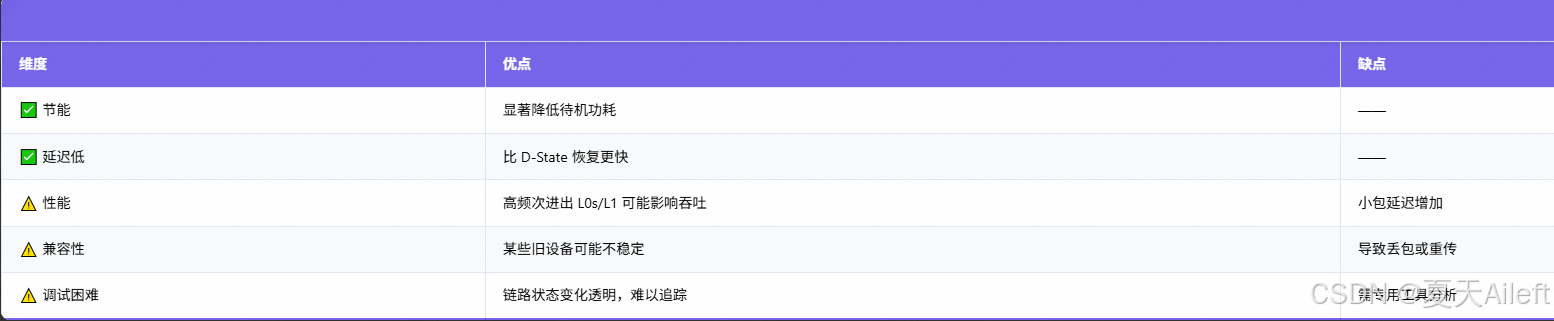

✅ 核心目标：在不影响性能的前提下，动态减少链路功耗，尤其适用于移动设备、嵌入式系统等对能效敏感的场景。

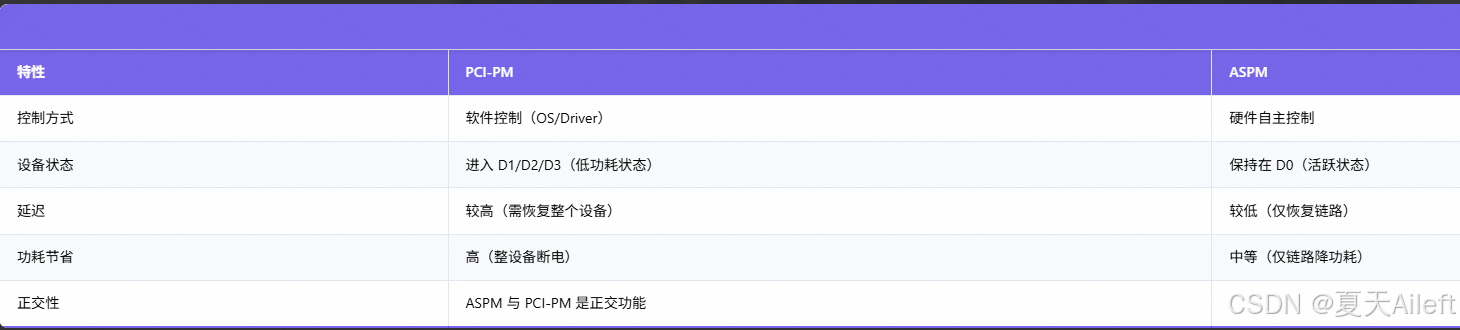

二、ASPM 与 PCI-PM 的关系

在这里插入图片描述

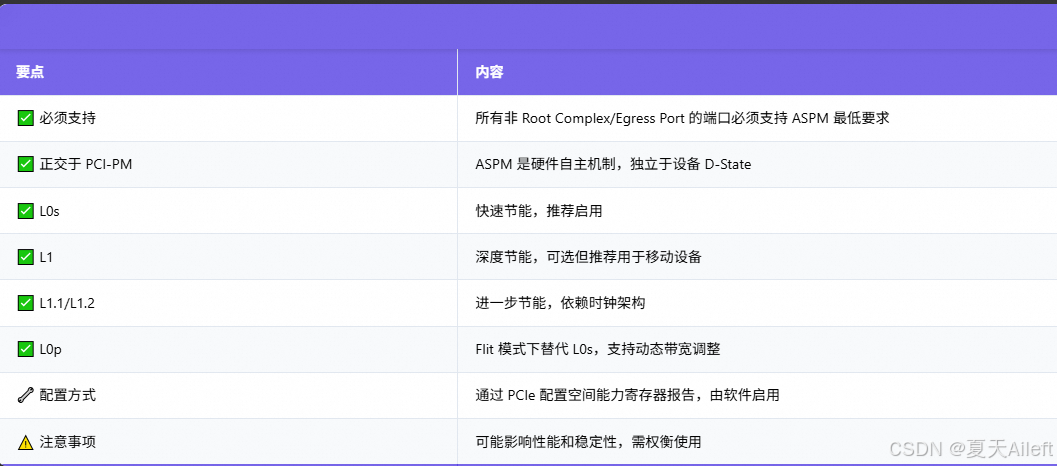

📌 关键点：

ASPM 必须被视为与 PCI-PM 正交的功能。
即使设备支持 PCI-PM，也必须实现 ASPM 的最低要求（除非是内部 Root Complex Link 或 Egress Port）。
Root Complex 虽然免于 PCI-PM 要求，但必须支持 ASPM 的最小功能。

三、ASPM 的低功耗链路状态

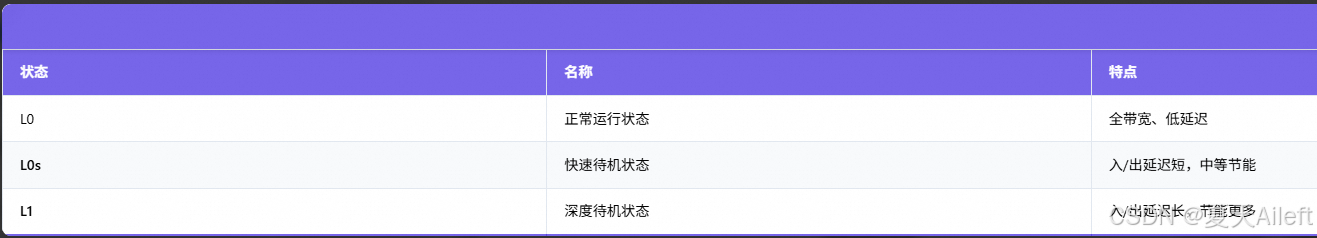

1. 非 Flit 模式（Non-Flit Mode）下的 ASPM 状态

在这里插入图片描述

⚠️ 注意：L0s 和 L1 是串行链路层面的状态，不是设备电源状态。

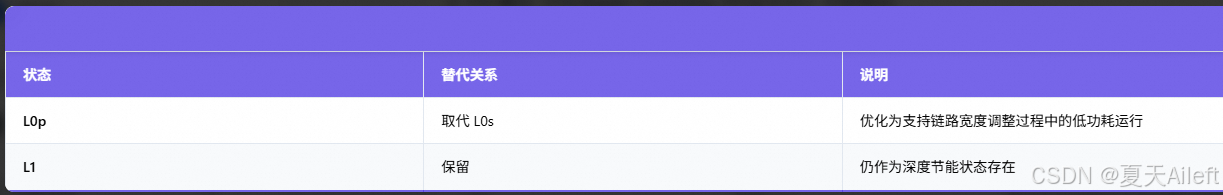

2. Flit 模式（Flit-Based Switching, PCIe 6.0+）下的变化

从 PCIe 6.0 开始引入 Flit Mode，改变了部分 ASPM 行为：
在这里插入图片描述

📌 L0p 的优势：
支持在链路宽度变更（lane width change）过程中维持通信。
入口延迟短，出口延迟较长。
链路在 L0p 期间仍可操作，但带宽降低。

四、各 ASPM 状态详解

1. L0s（Low Power Idle - Short Latency）

用途：短暂空闲时快速进入/退出。
进入条件：TX 链路无数据发送。
退出延迟：极低（通常 < 64 ns）。
节能程度：显著（关闭部分 PHY 电路）。
实现建议：只要硬件支持，应尽可能启用。
调用策略（见 §5.4.1.1.1）：
当发送端检测到一段时间无流量，可发起进入 L0s。
接收端需同步进入电气空闲（Electrical Idle）。
🔧 实现方式：通过 TS1/TS2 Ordered Sets 协商进入 L0s。

2. L1（Low Power - Long Latency）

用途：长时间空闲，追求最大节能。
进入条件：链路长时间未使用。
退出延迟：较长（可达 μs 级别），受设备能力限制。
节能程度：高于 L0s（可关闭更多 PHY 模块）。
可选子状态：
L1.1：关闭部分参考时钟（Refclk），进一步节能。
L1.2：关闭 PLL 和大部分 PHY 电源，节能最多，恢复最慢。

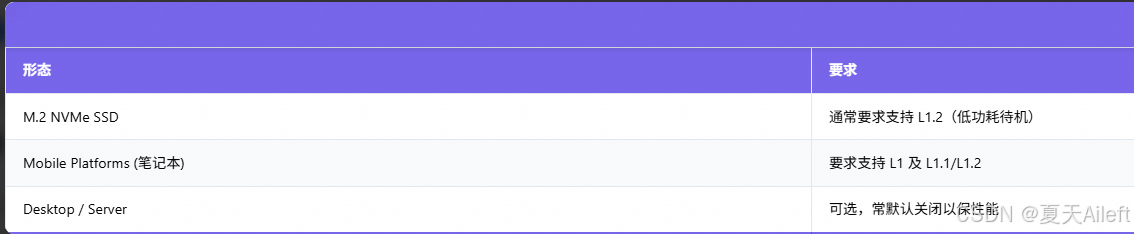

📌 L1.1/L1.2 是否启用取决于平台设计和时钟架构（如是否共享 Refclk）。

3. L0p（Flit Mode Only）

特点：
入口快，出口慢（因需重新训练链路宽度）。
在宽度切换过程中保持链路“运行”，但带宽下降。
适用于动态 lane scaling 场景。
适用场景：高吞吐波动环境（如 AI 加速器、GPU）。

五、ASPM 支持能力报告机制

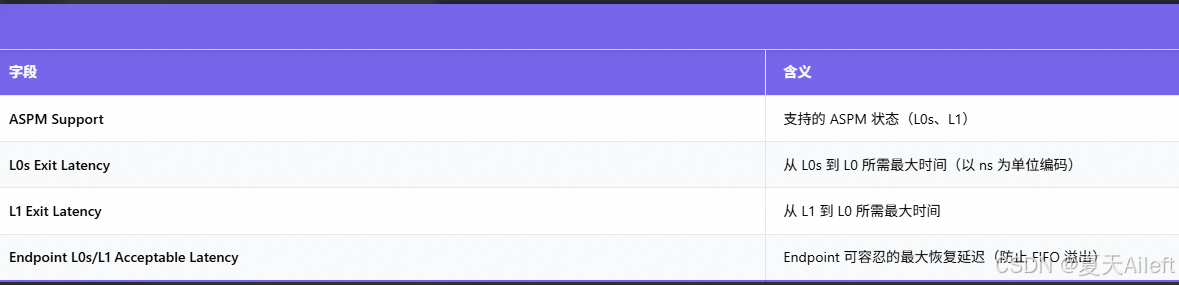

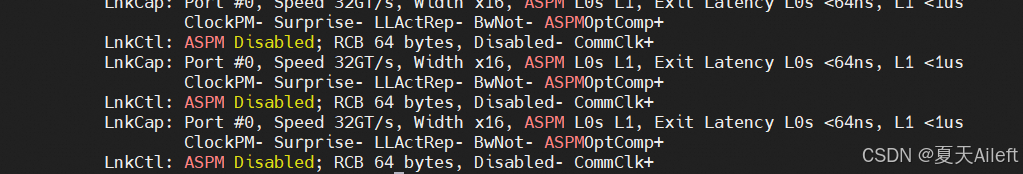

每个 PCIe 组件必须在其 Link Capabilities Register 中报告以下信息：
在这里插入图片描述
📌 作用：

BIOS/OS 使用这些信息决定是否启用 L0s 或 L1。
若主机侧退出延迟 > 设备可容忍延迟，则不应启用该状态。

六、ASPM 的启用与协商

1. 启用流程

BIOS 或 OS 初始化阶段读取两端设备的 ASPM 能力。

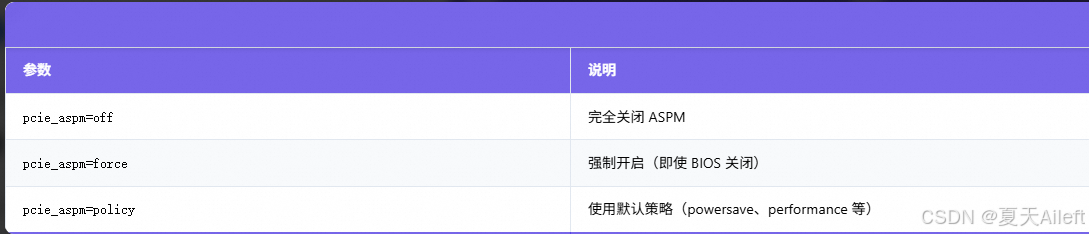

根据系统策略（如电源模式：Performance / Balanced / Power Saving）决定启用哪些状态。
通过 Link Control Register 设置 ASPM 控制位（如 Enable L0s, Enable L1）。
两端协商一致后，硬件自动管理链路状态转换。
