TVS二极管选型指南

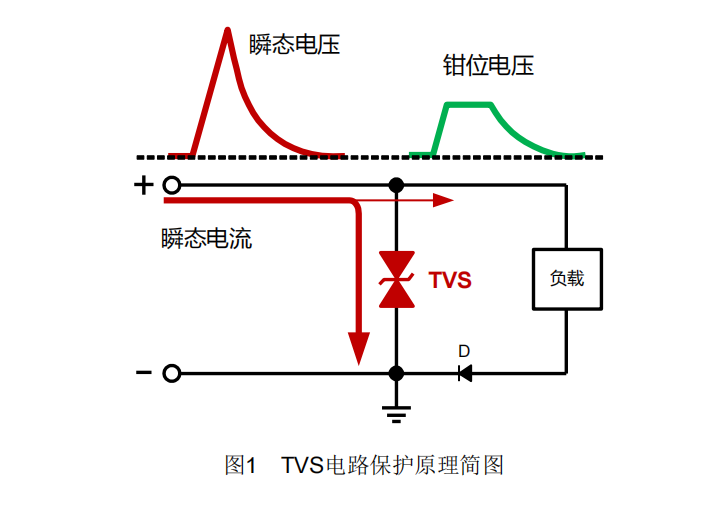

TVS(瞬态电压抑制)二极管是电子电路中至关重要的保护元件,能够以纳秒级响应速度将异常电压钳制在安全范围内,保护敏感元器件免受ESD(静电放电)、EFT(电快速瞬变)和浪涌等瞬态电压冲击。本文将系统阐述TVS二极管的关键选型参数及其意义,梳理不同应用场景的选型原则,并提供完整的系统选型步骤与方法,同时通过典型应用案例展示TVS的实际应用价值。

一、TVS二极管关键选型参数解析

1. 反向工作峰值电压(Vrwm)

定义:TVS二极管在不导通状态下能承受的最高工作电压,通常为电路最高工作电压的1.1~1.2倍。

选型意义:确保TVS在正常工作条件下处于截止状态,不干扰电路正常运行。若选择过低,可能导致TVS在正常工作电压下漏电流增大,甚至提前击穿;若选择过高,虽然不会影响正常工作,但会导致钳位电压升高,降低保护效果。

选型公式:Vrwm≈1.1~1.2×VCC(VCC为电路最高工作电压) 1

2. 击穿电压(Vbr)

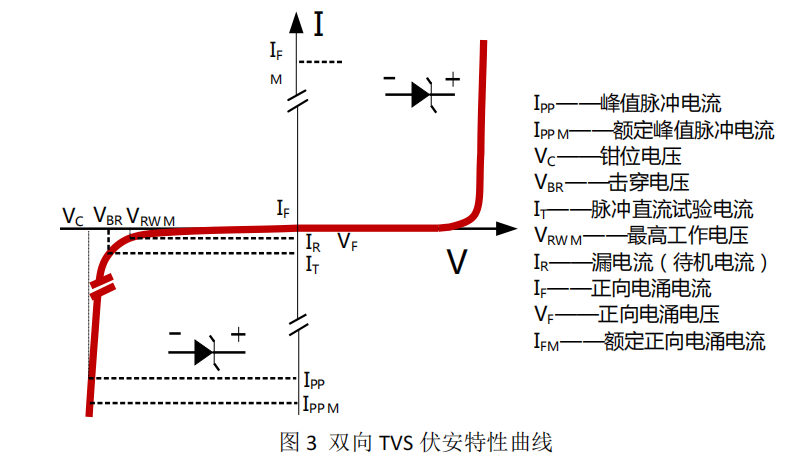

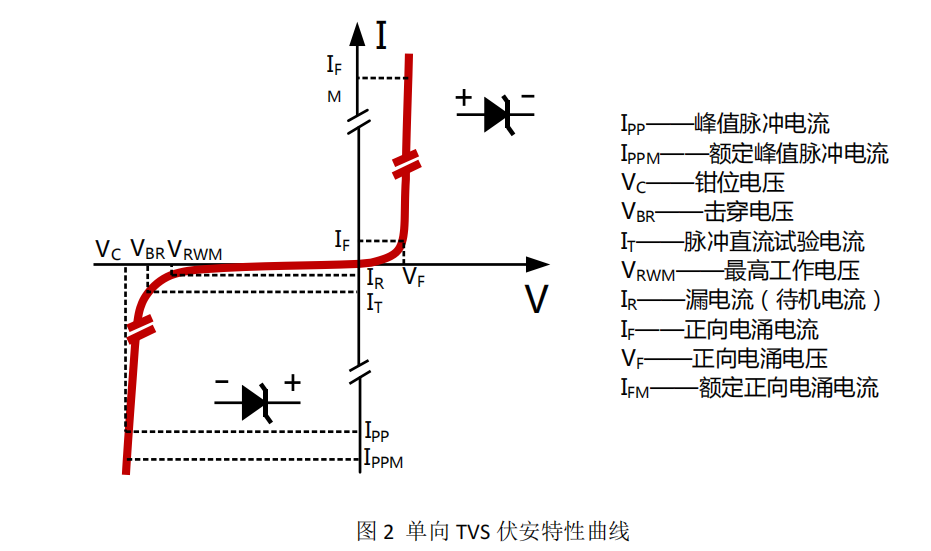

定义:TVS二极管开始导通并进入雪崩击穿状态的电压值,一般比Vrwm略高。

选型意义:Vbr是TVS从截止状态转换为导通状态的关键阈值,应高于电路正常工作电压但低于被保护器件的最大耐压值。Vbr与钳位电压呈正相关,同一功率等级下,Vbr越高,钳位电压也越高。

选型要点:Vbr应落在被保护电路最高工作电压与后级器件最大耐压之间,通常取Vbr≈1.2×Vrwm 2

3. 钳位电压(VC)

定义:当施加规定波形的峰值脉冲电流IPP时,TVS两端测得的峰值电压。

选型意义:VC是衡量TVS保护能力的核心指标,直接关系到后级电路的安全性。VC必须低于被保护器件的最大耐受电压,否则即使TVS导通,后级器件仍可能受损。

选型要点

  • 对于电源线路:VC应低于后端DCDC转换器或负载的耐压值(如12V系统选VC≤35V)
  • 对于信号线路:VC应低于信号线的逻辑电平上限(如5V系统选VC≤8.4V)
  • 钳位电压与峰值脉冲电流呈正比关系,同一型号TVS在相同IPP下VC越小,保护性能越好 1
4. 峰值脉冲电流(IPP)

定义:TVS二极管在规定的脉冲持续时间内能承受的最大脉冲电流峰值。

选型意义:IPP反映TVS的浪涌承受能力,是选型时评估器件可靠性的重要参数。不同应用场景对IPP的要求差异显著:消费电子通常需满足±15kV ESD防护(约8A/8/20μs);工业设备则需应对更严苛的雷击浪涌(≥20kA/10/700μs)。

选型要点

  • 根据应用场景的浪涌等级选择相应IPP值
  • 工业设备建议选择≥20kA的TVS(如SMBJ系列)
  • 汽车电子需满足ISO 7637-2标准(如Pulse 5A波形) 3
  • 高温环境需考虑降额设计(通常降额20%)
5. 峰值脉冲功率(Pppm)

定义:TVS在特定脉冲波形(通常为10/1000μs)下能承受的最大瞬态功率,计算公式为Pppm=VC×IPP。

选型意义:Pppm是TVS综合保护能力的体现,直接影响器件在实际应用中的可靠性。Pppm越大,TVS能承受的瞬态能量冲击越强,但封装尺寸和成本也会相应增加。

选型要点

  • 同一型号TVS在不同脉冲波形下Pppm不同(如8/20μs波形下Pppm可达10/1000μs波形下的5~10倍) 1
  • 高温环境下需考虑降额设计(如温度每升高10°C,Pppm需降额约10%) 1
  • 功率余量应充足,通常选择Pppm≥1.2×实际所需功率的器件
6. 动态电阻(Rd)

定义:TVS二极管在击穿状态下呈现的电阻值,Rd=VC/IPP。

选型意义:动态电阻直接影响TVS的钳位效果,Rd越小,钳位电压越低,保护性能越好。动态电阻与钳位电压呈反比关系,是评估TVS响应速度的重要参数。

选型要点

  • 低Rd(如≤1Ω)的TVS适用于高频、高速信号线路保护
  • 动态电阻与峰值脉冲电流呈正相关,需在选型时平衡考虑
  • 对于ESD防护,Rd应尽可能低,以确保快速响应 4
7. 结电容(Cj)

定义:TVS二极管内部PN结形成的寄生电容值。

选型意义:结电容直接影响高速信号线路的完整性。Cj越小,对信号的干扰越小,适合高频、高速信号保护。但结电容与TVS的保护能力(如IPP)呈负相关,需在选型时合理权衡。

选型要点

  • 高速信号线(如USB3.0、HDMI):Cj≤0.6pF
  • 普通信号线:Cj≤3pF
  • 低频电源线:Cj可适当放宽 2
8. 封装与散热设计

定义:TVS二极管的物理封装形式,包括SOD-123、SMA、SMB、SMC等表面贴装封装和DO-41、R-6/P-600等插件封装。

选型意义:封装尺寸与散热能力直接相关,影响TVS在实际应用中的可靠性和寿命。大功率TVS通常需要更大封装以提供更好的散热性能

选型要点

  • 小封装(如0201):适合低功率、高速信号保护
  • 中大封装(如SMA、SMB):适合高功率、电源线路保护
  • 高温环境:优先选择散热性能好的封装(如DO-41)并增加散热设计(如散热过孔) 3

二、不同应用场景的TVS选型原则

1. 电源线路保护

选型原则

  • AC电源线路:必须使用双向TVS,VRWM≥1.4×交流电压峰值(如220V交流选VRWM≈308V)
  • DC电源线路:使用单向TVS,VRWM≥1.1~1.2×直流电压(如12V直流选VRWM≈13~14V)
  • 多级防护设计:前级使用GDT(气体放电管)泄放大部分浪涌电流,后级使用TVS进行精准钳位,两者间距应>5mm以避免过热连锁故障 2
  • 功率匹配:根据雷击测试等级选择合适功率,工业设备建议≥20kA(10/700μs波形) 2
  • 温度降额:高温环境下需考虑功率降额(通常降额20%)

典型参数

  • 工业设备电源:VRWM=40V,VC≤40V,IPP≥20kA(如SMBJ40CA)
  • 汽车12V电源:VRWM=24V,VC≤35V,满足ISO 7637-2标准(如SMBJ24CA) 3
  • 消费电子5V电源:VRWM=6V,VC≤8.4V,IPP≥10A(如SMAJ6.0CA)
2. 高速信号线路保护

选型原则

  • 低结电容优先:高速信号线需选择结电容尽可能低的TVS(如USB3.0选Cj≤0.6pF)
  • 响应时间要求:皮秒级响应时间确保在纳秒级瞬态脉冲下快速导通
  • 双向保护:跨GND电平的信号(如模拟信号)需使用双向TVS
  • 功率余量:即使在高速信号下,也需确保TVS的功率余量充足
  • 多级防护:对特别敏感的信号线,可考虑TVS与共模电感组合使用

典型参数

  • USB3.0数据线:Cj≤0.3pF,VC≤10V,IEC 61000-4-2等级4(如ULC0524P) 3
  • HDMI信号线:Cj≤3pF,VC≤12V,支持1080P/4K信号传输
  • 以太网接口:Cj≤1pF,VC≤20V,符合IEC 61000-4-5标准
3. 汽车电子保护

选型原则

  • 高耐压设计:汽车电源波动大,需选择VRWM为系统电压两倍左右的TVS
  • 符合汽车标准:必须满足ISO 7637-2和ISO 16750-2标准,特别是负载突降测试
  • 低漏电流:汽车电子对功耗敏感,需选择漏电流<100nA的TVS
  • 宽温范围:汽车环境温度变化大,需选择工作温度范围-55°C至+150°C的TVS
  • 回扫型TVS:对于工作电压和后端耐压区间较窄的场景(如24V DC系统),可选用回扫型TVS

典型参数

  • 12V系统电源:VRWM=24V,VC≤35V,满足ISO 7637-2标准(如LM1K24CA)
  • 汽车传感器接口:VRWM=5V,VC≤8V,漏电流<100nA(如SM8S系列)
  • 汽车CAN总线:VRWM=36V,VC≤40V,符合AEC-Q101标准
4. 工业控制保护

选型原则

  • 高抗浪涌能力:需满足IEC 61000-4-5标准,通流能力≥20kA(10/700μs波形)
  • 多级防护:通常采用GDT+MOV+TVS三级防护结构
  • 宽温设计:工业环境温度变化大,需选择宽温区TVS
  • 低动态电阻:Rd≤1Ω以确保快速响应和低钳位电压
  • PCB布局优化:地平面完整性>90%,接地过孔数量≤2个

典型参数

  • PLC电源输入:VRWM=40V,VC≤40V,IPP≥20kA(如SMBJ40CA)
  • 工业通信接口:VRWM=24V,VC≤30V,符合IEC 61000-4-5等级4(如SMCJ24CA)
  • 传感器信号线:VRWM=5V,VC≤8V,Cj≤0.5pF(如ULC0502P3)
5. 医疗设备保护

选型原则

  • 低漏电流:漏电流<100nA以确保不影响生物信号采集精度
  • 低结电容:Cj≤0.5pF以确保高速信号完整性
  • 符合医疗标准:需满足IEC 60601-1等医疗设备安全标准
  • ESD防护等级:通常需满足IEC 61000-4-2等级4(±30kV)
  • 多级防护:重要接口(如USB、传感器)需采用TVS阵列保护

典型参数

  • 血糖仪传感器接口:VRWM=5V,VC≤8V,Cj≤0.5pF,漏电流<100nA
  • 医疗设备USB接口:VRWM=5V,VC≤10V,Cj≤0.6pF,符合IEC 60601-1标准 3
  • 医疗影像设备电源:VRWM=24V,VC≤35V,IPP≥10kA,符合医疗设备EMC要求

三、TVS二极管系统选型步骤与方法

1. 需求分析阶段

步骤1:确定被保护电路特性

  • 工作电压范围:最大持续工作电压VCC
  • 最大允许瞬态电压:Vmax(被保护器件耐压)
  • 信号类型与速度:模拟/数字信号,最高频率
  • 环境条件:温度范围、湿度、电磁干扰水平
  • 测试标准:需满足的ESD/浪涌等级(如IEC 61000-4-2等级4)

步骤2:确定干扰源特性

  • 干扰类型:ESD、EFT、浪涌等
  • 预期峰值电压:Uactual
  • 预期峰值电流:Iactual
  • 干扰波形:如8/20μs、10/1000μs等
  • 干扰频率:高频/低频干扰
2. 参数计算阶段

步骤3:计算反向工作峰值电压(Vrwm)

  • VRWM≥1.1~1.2×VCC(直流电路)
  • VRWM≥1.4×交流电压有效值(AC电路)

步骤4:计算峰值脉冲电流(Ipp)

  • Ipp=Uactual/Ri(Ri为测试电源内阻或电路等效电阻)
  • 考虑余量:Ipp≥1.2×实际计算值 5

步骤5:计算峰值脉冲功率(Pppm)

  • Pppm=VC×IPP(基于10/1000μs波形)
  • 考虑波形影响:8/20μs波形下Pppm可达10/1000μs波形下的5~10倍 1
  • 考虑温度降额:高温环境下Pppm需降额10%~20%

步骤6:确定钳位电压(VC)

  • VC≤Vmax(被保护器件耐压)
  • 一般取VC≈1.2~1.4×Vbr(根据波形不同)
  • 高频信号线路:VC应尽可能低以保护敏感器件
3. 器件选择阶段

步骤7:确定TVS极性

  • 单极性线路:可选择单向或双向TVS
  • 双极性线路:必须选择双向TVS
  • 特殊情况:某些单向TVS对负极性信号保护更佳

步骤8:选择合适封装

  • 低功率/高速信号:小封装(如0201、SMA)
  • 高功率/电源线路:大封装(如SMB、SMC、DO-41)
  • 高温环境:优先选择散热性能好的封装并增加散热设计

步骤9:评估漏电流和结电容影响

  • 模拟/低功耗电路:IR<100nA
  • 高速信号线路:Cj<0.6pF(USB3.0)或<3pF(HDMI)
  • 低频电源线路:Cj可放宽,但需考虑对信号的影响
4. 设计验证阶段

步骤10:验证多级防护设计

  • 前级GDT/MOV与后级TVS的电压匹配
  • 电流分配合理性:前级应泄放80%~90%的浪涌电流
  • 间距要求:GDT与MOV/TVS间距应>5mm 2

步骤11:PCB布局优化

  • 靠近接口:TVS距离连接器≤3~5mm 2
  • 接地处理:地线宽度≥2mm,过孔数量≤2个
  • 高低压隔离:AC-DC电源模块与数字电路间开1mm隔离槽 2

步骤12:失效分析与验证

  • 红外热成像:验证TVS在高功率冲击下的温度分布
  • 信号眼图:验证高速信号线路的完整性(如USB3.0信号抖动<0.15UI)
  • X射线检测:检查TVS焊点气孔率(要求<15%)
  • 标准测试:通过IEC 61000-4-2/4-5测试验证保护效果

四、典型应用案例详解

案例1:USB3.0接口保护设计

应用场景:消费电子产品中的高速数据传输接口保护

设计需求

  • 正常工作电压:5V
  • 最大允许瞬态电压:15V
  • 信号速率:5Gbps
  • ESD防护等级:IEC 61000-4-2等级4(±30kV)
  • 信号完整性要求:眼图抖动<0.15UI

选型方案

  1. VBus电源线保护
    • 选型:ESDA05CP(VRWM=5V,VC=10V,IPP=8A/8/20μs)
    • 验证:VC=10V<15V,满足±15kV接触放电和±25kV空气放电要求 3
  2. D+D-数据线保护
    • 选型:ULC0502P3(CJ=0.6pF,IEC 61000-4-2等级4)
    • 验证:结电容Cj=0.6pF<1pF,符合USB3.0信号完整性要求 3
  3. SSTX/SSRX高速信号线保护
    • 选型:ULC0524P(CJ=0.3pF,IEC 61000-4-2等级4)
    • 验证:结电容Cj=0.3pF<0.5pF,确保5Gbps信号无衰减 3

布局要点

  • TVS阵列必须布置在连接器5mm范围内,缩短保护路径
  • 采用菊花链式接地降低阻抗,接地过孔数量≤2个
  • 在TVS后级增加1210封装磁珠,抑制高频噪声 2

效果验证

  • 通过±30kV接触放电和空气放电测试
  • USB3.0信号眼图抖动<0.15UI
  • 无ESD引起的信号丢失或数据错误
案例2:12V直流电源浪涌保护

应用场景:消费电子设备次级12V直流电源保护

设计需求

  • 正常工作电压:12V
  • 最大允许瞬态电压:40V
  • 浪涌防护等级:IEC 61000-4-5等级3(15A/8/20μs)
  • 空间限制:紧凑型设计
  • 散热要求:环境温度-20°C至+85°C

选型方案

  • 次级12V直流电源
    • 选型:SD12C/SD1271P6W(VRWM=15V,VC≤40V,IPP=15A/8/20μs)
    • 验证:VC=35V<40V,满足IEC 61000-4-2等级4(±15kV)和IEC 61000-4-5等级3测试要求 3

设计优化

  • 采用SMA封装,体积小,节省空间
  • 钳位电压VC=35V,提供足够的保护裕量
  • 漏电流IR<100nA,不影响低功耗电路运行
  • 通过热成像验证,工作温度始终低于85°C
案例3:汽车12V电源系统保护

应用场景:车载电子设备电源保护

设计需求

  • 正常工作电压:12V
  • 最大允许瞬态电压:35V
  • 测试标准:ISO 7637-2(Pulse 5A波形)
  • 环境要求:工作温度-40°C至+125°C
  • 可靠性:需满足2000小时高温高湿测试

选型方案

  • 汽车12V电源系统
    • 选型:LM1K24CA(VRWM=24V,VC=35V,满足ISO 7637-2标准)
    • 验证:VC=35V<35V(等于最大允许瞬态电压),提供精准保护

设计要点

  • VRWM=24V(12V系统的2倍),适应汽车电源大范围波动 3
  • 采用回扫型TVS设计,即使工作电压和后端耐压区间较窄也能有效保护
  • 通过ISO 16750-2负载突降测试验证保护效果
  • 封装散热优化,确保在极端温度下可靠工作
案例4:5G基站电源与信号保护

应用场景:5G基站电源与射频信号保护

设计需求

  • 电源保护:AC 220V输入,需承受雷击浪涌
  • 射频信号保护:低结电容,高频信号完整性
  • 多级防护:前级GDT泄放大部分浪涌能量
  • 散热要求:高功率密度环境,需良好散热设计

选型方案

  1. 电源输入保护
    • 第一级:4颗1.5KE系列TVS二极管(VRWM=1500V,IPP=30kA)
    • 第二级:0201封装ESD二极管(VRWM=6.2V,响应时间0.1ns)
    • 第三级:标准TVS二极管(VRWM=18V,IPP=1kA) 6
  2. 射频前端保护
    • 每个射频通道配置2颗反向并联的TVS二极管(VRWM=18V,Cj<0.3pF)
    • 形成双向防护,确保射频信号完整性 6
  3. 基带信号接口保护
    • 采用4×4矩阵排列的TVS阵列,每路差分信号独立保护
    • 确保28Gbps光信号传输不受影响

设计验证

  • 浪涌残压从27V降至12V,保护效果显著提升
  • 误码率从1×10⁻¹²降至1×10⁻¹⁵
  • 通过多级防护设计,使电源模块EMC测试通过率提升40%
案例5:医疗设备传感器接口保护

应用场景:便携式医疗设备传感器接口保护

设计需求

  • 传感器输入:5V逻辑电平
  • 信号精度:需确保传感器电路接收到足够强的信号
  • ESD防护:IEC 61000-4-2等级4(±30kV)
  • 漏电流要求:<100nA,避免影响生物信号采集
  • 结电容要求:<0.5pF,确保高速信号完整性

选型方案

  • 传感器测量电路保护
    • 选型:分立TVS二极管(VRWM=5V,VC≤8V,Cj=0.5pF,IR<100nA)
    • 验证:VC=8V<15V(被保护器件耐压),确保传感器安全 7

设计要点

  • 采用四通道TVS保护,每条线路独立保护
  • 低漏电流设计(IR<100nA)确保生物信号采集精度
  • 超低结电容(Cj=0.5pF)确保高速信号完整性 7
  • 通过IEC 60601-1医疗设备安全标准测试

五、TVS选型常见问题与解决方案

1. 低电压与低漏电流的权衡

问题:在低电压、低功耗电路中,如何平衡TVS的VRWM与漏电流IR?

解决方案

  • 选择VRWM略高于实际工作电压(通常取1.1×VCC)的TVS
  • 优先考虑10V以上TVS,因其漏电流相对较小
  • 若确实需要选择低压TVS,可选用低漏流专用产品
  • 对于模拟端口,选择漏电流IR<100nA的TVS(如医疗设备中的传感器接口)
2. 高速信号完整性与保护能力的平衡

问题:在高速信号线路(如USB3.0、HDMI)中,如何在保证信号完整性的同时提供有效保护?

解决方案

  • 选择结电容Cj尽可能低的TVS(如USB3.0选Cj≤0.3pF)
  • 采用TVS阵列设计,降低单个器件的结电容影响
  • 在TVS后级增加磁珠,抑制高频噪声 2
  • 针对双向信号,使用双向TVS或两颗单向TVS反向并联
3. 多级防护中的TVS与GDT/MOV配合

问题:如何实现TVS与GDT(气体放电管)或MOV(压敏电阻)的协同多级防护?

解决方案

  • 采用"前-中-后"三级防护结构:GDT→MOV→TVS
  • 确保前级GDT泄放80%~90%的浪涌能量,剩余能量由后级TVS处理 6
  • 合理选择各级器件的电压和电流参数,确保匹配
  • 前级与后级器件之间保持足够间距(>5mm),避免过热连锁故障 2
4. 高温环境下的TVS选型与散热设计

问题:在高温环境下如何确保TVS的可靠性和保护效果?

解决方案

  • 选择工作温度范围更宽的TVS(如汽车电子用AEC-Q101器件)
  • 在TVS选型时考虑温度降额(如高温下降额20%) 1
  • 优化PCB布局,增加散热过孔和大面积接地
  • 采用散热性能更好的封装(如DO-41) 3
  • 对于大功率TVS,考虑并联使用以分散热量

六、总结与建议

TVS选型的核心原则

  1. 电压匹配:VRWM必须大于电路最高工作电压但小于被保护器件耐压
  2. 功率余量:Pppm应大于实际所需功率,留有足够裕量
  3. 信号完整性:高速信号线路需选择低结电容TVS(如USB3.0选Cj≤0.3pF)
  4. 环境适应性:高温环境需考虑温度降额,大功率场景需优化散热设计
  5. 多级防护:重要接口应采用多级防护结构(GDT+MOV+TVS),合理分配电流

选型建议

  • 消费电子:优先考虑体积小、成本低的TVS,满足基本ESD防护需求
  • 工业控制:选择功率大、抗浪涌能力强的TVS,配合多级防护结构
  • 汽车电子:选用符合AEC-Q101标准的TVS,VRWM取系统电压两倍左右
  • 医疗设备:选择漏电流<100nA、结电容<0.5pF的TVS,确保信号精度
  • 5G基站:采用低结电容TVS阵列,配合GDT实现多级防护

最终验证

  • 通过热成像验证TVS在高功率冲击下的温度分布
  • 通过信号眼图验证高速信号线路的完整性
  • 通过IEC/ISO标准测试验证保护效果
  • 检查焊点气孔率(要求<15%)确保长期可靠性
