引言

Vivado 是 Xilinx 公司推出的新一代 FPGA 设计工具，为开发者提供了强大的图形化界面 (GUI) 和命令行接口。对于使用 xc7z010clg400-1 开发板的用户来说，掌握 Vivado TCL 脚本编程是提高开发效率的关键技能(1)。TCL (工具命令语言) 作为 Vivado 的内置脚本语言，允许开发者通过编写脚本文件来自动化执行各种设计任务，如项目创建、设计综合、实现、生成比特流等(7)。

---

---

一、引言：TCL 脚本在 Vivado 开发中的重要性

在 Vivado 中，几乎所有通过 GUI 完成的操作都可以通过 TCL 命令实现。这种特性使得 TCL 脚本特别适合于自动化流程、批量处理和团队协作开发场景(8)。通过 TCL 脚本，开发者可以轻松地重复执行复杂的设计流程，减少手动操作的错误，并提高工作效率。对于使用 xc7z010clg400-1 开发板的嵌入式系统开发人员来说，掌握 TCL 脚本编程尤为重要，因为它能够帮助实现从硬件设计到软件集成的全流程自动化(2)。

本文将全面介绍 Vivado TCL 脚本编程，特别针对 xc7z010clg400-1 开发板，提供丰富的代码示例和实践指导，帮助读者快速掌握这一重要技能。

二、TCL 基础语法快速入门

2.1 TCL 命令结构与执行

TCL 是一种解释型的脚本语言，其基本单位是命令。每个命令由命令名和一系列参数组成，格式如下：

commandName arg1 arg2 arg3 ...

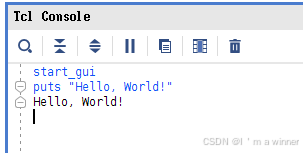

命令名和参数之间用空格分隔，如果参数本身包含空格，则需要用双引号括起来(8)。例如，最简单的puts命令用于输出信息：

puts "Hello, World!"

在 Vivado 中，可以通过三种方式执行 TCL 命令：

1. 在 Vivado IDE 底部的 TCL 控制台中直接输入单个 TCL 命令(7)

2. 在 Vivado TCL Shell 中运行 TCL 脚本

3. 使用vivado -mode tcl命令在命令行中运行 TCL 脚本

要在 Vivado TCL Shell 中执行脚本，可以使用以下命令：

source /home/zfj/fpga\_project/led\_blink1/script.tcl

在 Vivado IDE 中，可以通过 “Tools > Run Tcl Script…” 菜单选项来运行 TCL 脚本(11)。

2.2 变量与数据类型

TCL 中的变量不需要事先声明，可以直接赋值和使用。变量名可以包含字母、数字和下划线，区分大小写。变量赋值使用set命令：

set variableName value

例如：

set count 10set message "Hello, World!"

TCL 支持多种数据类型，包括：

1. 字符串：用双引号括起来的字符序列，可以包含转义字符

2. 列表：有序的元素集合，元素可以是任何数据类型，用大括号括起来

3. 数组：关联数组，使用索引访问元素

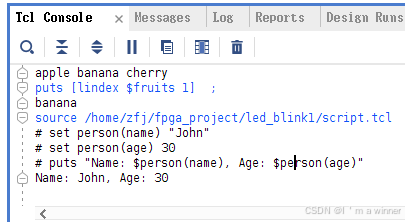

列表示例：

set fruits {apple banana cherry}puts [lindex $fruits 1]  ;# 输出banana

数组示例：

set person(name) "John"set person(age) 30puts "Name: $person(name), Age: $person(age)"

2.3 控制结构与循环

TCL 提供了丰富的控制结构，包括条件判断和循环结构。

条件判断使用if命令：

if {条件表达式} {命令1
} elseif {另一个条件表达式} {命令2
} else {命令3
}

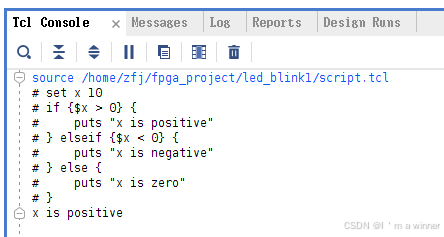

例如：

set x 10
if {$x > 0} {puts "x is positive"
} elseif {$x < 0} {puts "x is negative"
} else {puts "x is zero"
}

循环结构包括for、while和foreach：

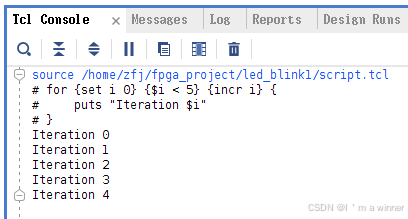

for循环：

for {set i 0} {$i < 5} {incr i} {puts "Iteration $i"
}

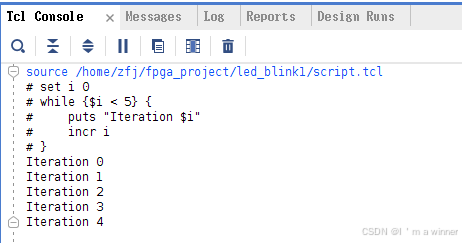

while循环：

set i 0
while {$i < 5} {puts "Iteration $i"incr i
}

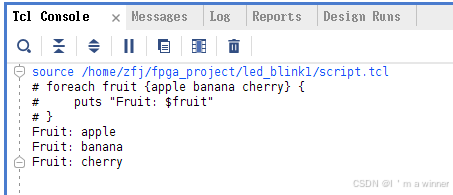

foreach循环用于遍历列表：

foreach fruit {apple banana cherry} {puts "Fruit: $fruit"
}

2.4 自定义函数 (proc)

TCL 允许使用proc命令定义自定义函数，语法如下：

proc functionName {arg1 arg2 ...} {命令序列return 返回值
}

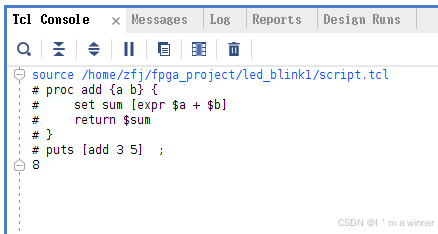

例如，定义一个计算两个数之和的函数：

proc add {a b} {set sum [expr $a + $b]return $sum
}puts [add 3 5]  ;# 输出8

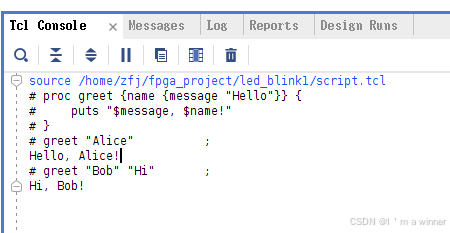

函数可以有默认参数值：

proc greet {name {message "Hello"}} {puts "$message, $name!"
}greet "Alice"          ;# 输出Hello, Alice!
greet "Bob" "Hi"       ;# 输出Hi, Bob!

未完待续。。。。。
