一.软件架构概念

1.软件架构定义

体系结构设计：数据库设计，软件结构设计

软件结构设计：关注软件结构，属性和交互作用，多种视图全面描述

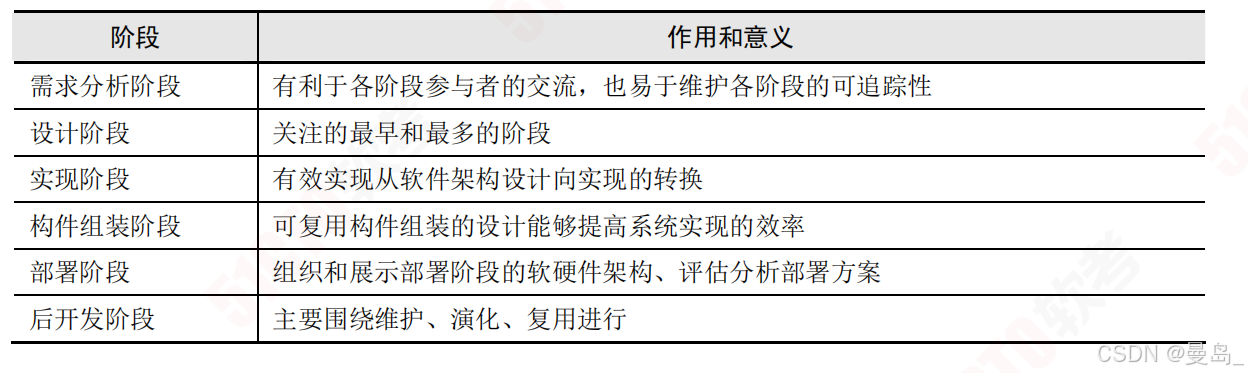

2.软件架构设计与生命周期

1.需求分析阶段：（1）如何根据需求模型构建软件架构模型（2）如何保证模型转换的可追踪性

2.设计阶段：软件架构模型的描述，软件架构模型的设计与分析方法，软件架构设计经验的总结与复用等

架构模型：组成SA模型（软件架构模型）的基本概念，体系架构描述语言（ADL），多视图，典型模型（4+1模型）Hofmesiter 的 4 视图模型、CMU-Sei 的 Views and Beyond 模型。

视图标准：IEEE 的 I471-2000、RM-ODP、UML 以及 IBM 的 Zachman

3.实现阶段：

4.构件组装阶段

5.部署阶段

6.后开发阶段

二.基于架构的软件开发方法

1.体系结构（架构）的软件设计（ABSD)：采用视角与视图来描述软件架构，采用用例来描述功能需求，采用质量场景来描述质量需求

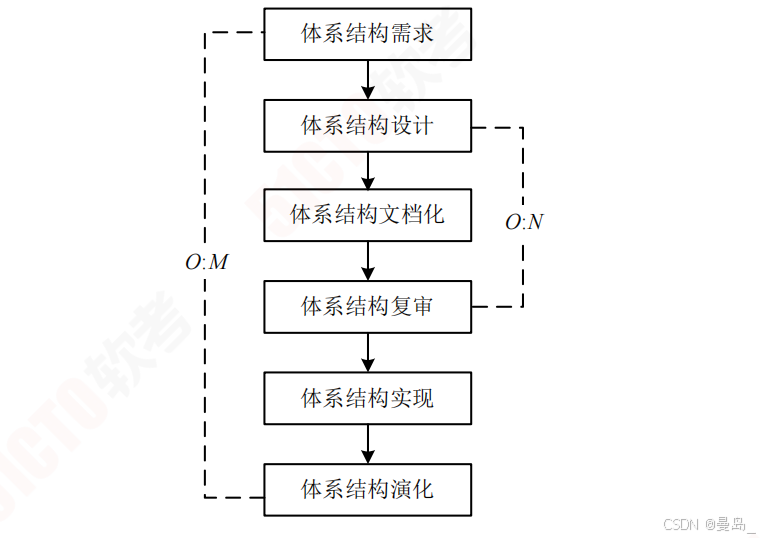

2.ABSDM模型：体系结构需求，设计，文档化，复审，实现和演化

3.体系结构复审：

复审目的：标识潜在的风险

体系结构实现：分析与设计–》构件实现–》构件组装–》系统测试

4.体系结构演化：

演化步骤：需求变化归类–》体系结构演化计划–》构件变动–》更新构件的相互作用–》构件组装与测试–》技术评审–》演化后的体系结构

三.软件风格架构

1.数据流体系结构风格：批处理体系结构风格，管道和过滤器，

管道和过滤器风格：

2.调用/返回体系结构风格：主程序/子程序风格，面向对象体系结构风格，层次性体系结构风格，客户端/服务器体系结构风格，浏览器/服务器风格（B/S)

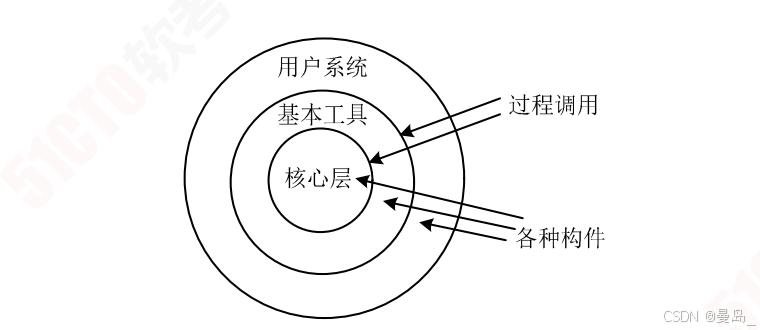

层次性体系结构风格：

3. 以数据为中心的体系结构风格：仓库体系结构风格，黑板体系结构风格，

   仓库体系结构风格：

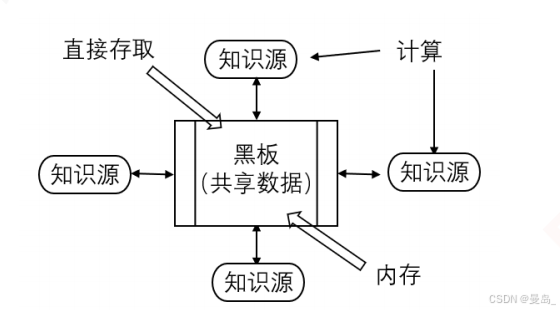

黑板体系结构风格：

4.虚拟机体系结构风格：解释器体系结构风格，规则系统体系结构风格

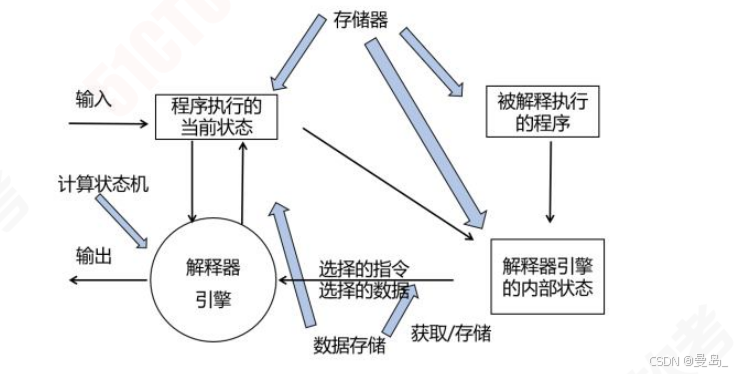

解释器体系结构风格：

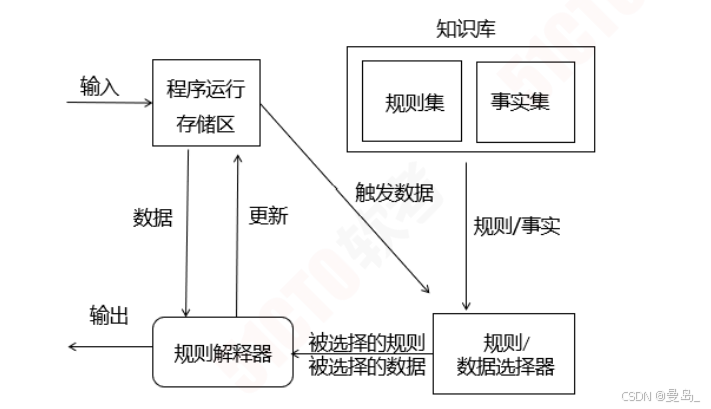

规则系统体系结构风格：

5.独立构件体系结构风格：每个构件都是相对独立个体，之间不直接通信

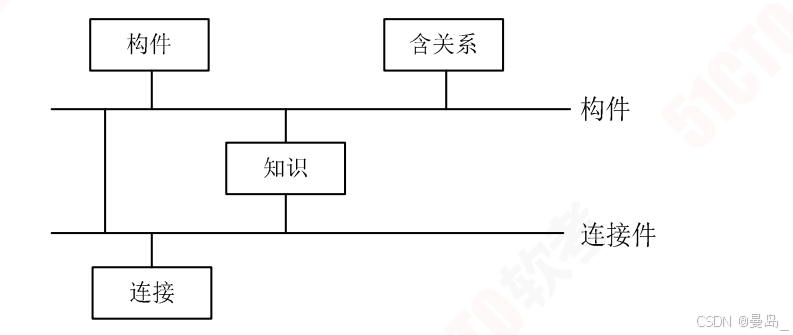

6.C2风格：

四.软件架构复用

1.软件架构复用基本过程：构建/获取可复用的软件资产（复用前提）–》管理可复用资产–》使用可复用资产

五.特定领域软件体系结构

1.特定领域软件架构（DSSA）：领域性，普遍性，抽象性，可复用性

2.基本活动：领域分析，领域设计，领域实现

3.参与DSSA人员：领域专家，领域分析师，领域设计人员，领域实现人员

4.DSSA建立过程：定义领域范围，定义领域特定元素，定义领域特定的设计和实现约束，定义领域模型和体系结构，产生，搜集可重用的单元
