字符LCD显示模块是什么？

字符LCD显示模块是什么？

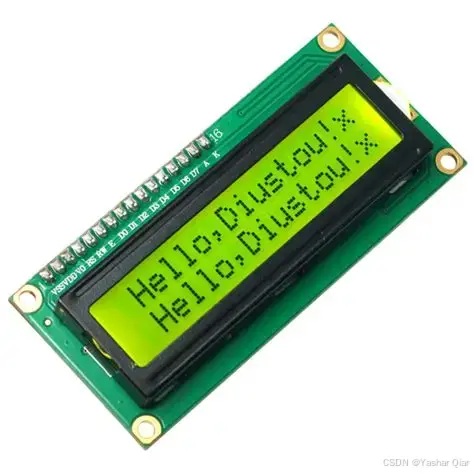

字符LCD显示模块是一种专门用于显示字母、数字、符号等简单字符的液晶显示屏（Liquid Crystal Display），通常由液晶面板、驱动电路和控制接口组成。以下是其核心特点和应用解析：

---

1. 基本特点

• 显示内容：
  仅能显示预定义的字符（如ASCII码），不支持复杂图形或自定义图像。常见规格有16x2（16列2行）、20x4等，每行可显示固定数量的字符。
• 低成本&低功耗：
  结构简单，价格低廉，功耗极低，适合电池供电设备。
• 单色显示：
  多为黄绿/蓝底白字或黑底灰字，部分带背光（LED或EL背光）。

---

2. 内部结构

• 液晶面板：
  由像素矩阵组成，每个字符由5x8或5x11的点阵构成。
• 控制器芯片：
  常见型号如HD44780（兼容芯片广泛），负责接收指令并驱动液晶显示。
• 接口：
  并行接口（8位/4位数据线）或I2C/SPI（需转接模块），直接连接MCU（如Arduino、STM32）。

---

3. 典型应用场景

• 简单信息显示：
  家用电器（微波炉、空调面板）、工业设备（仪表读数）、POS机。
• 嵌入式开发：
  单片机项目的调试信息输出、菜单交互界面。
• 教育领域：
  电子入门实验（如温度显示、时钟项目）。

---

4. 与图形LCD的区别

特性	字符LCD	图形LCD
显示内容	仅字符	字符+图形/自定义图像
分辨率	低（按字符行/列计算）	高（按像素计算，如128x64）
控制复杂度	简单（内置字库）	需图形库或自行编程
成本	低	较高

---

5. 使用示例（以Arduino为例）

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // 初始化引脚void setup() {lcd.begin(16, 2);         // 设置16列2行lcd.print("Hello, World!"); // 显示字符
}void loop() {lcd.setCursor(0, 1);      // 移动光标到第二行lcd.print(millis() / 1000); // 显示运行时间（秒）
}

---

6. 选型注意事项

• 接口兼容性：优先选择支持常见控制器（如HD44780）的模块。
• 背光需求：根据环境光线选择是否需要背光及颜色。
• 尺寸与行数：根据信息量选择（如16x2适合基础项目，20x4适合更多数据）。

---

字符LCD模块因其简单可靠，至今仍在许多场景中不可替代，尤其适合需要低成本、快速开发的字符显示需求。如需显示汉字或图像，则需选择图形LCD或OLED屏。
