物联网系统中传感器到网关到物联网平台的传输路径、协议、原理、用途与架构详解

摘要

物联网（IoT）系统通过传感器、网关和物联网平台实现数据的采集、传输、处理和应用。本文详细分析了传感器到网关再到物联网平台的传输路径，涵盖直接连接、网关中继、边缘计算、多级网关和混合路径五种方式；介绍了短距离（Zigbee、BLE、LoRa等）和广域网（MQTT、CoAP、HTTP等）通信协议；阐述了数据采集、传输、处理的核心原理；列举了智能家居、工业物联网、智慧城市等主要用途；并探讨了集中式、边缘计算、雾计算、分布式和混合五种架构的特性与适用场景。最后，通过PlantUML生成思维导图，直观呈现物联网系统的核心要素，便于理解和回顾。

---

一、传感器到网关到物联网平台的传输路径

物联网系统的传输路径是数据从传感器到物联网平台的核心流程，涉及传感器（设备层）、网关（边缘层）和物联网平台（云端或本地服务器）的交互。以下是对五种主要传输路径的详细分析：

1. 直接连接路径（传感器 → 物联网平台）
   • 定义：传感器直接通过广域网（如Wi-Fi、4G/5G）与物联网平台通信，无需网关中继。
   • 工作机制：
     • 传感器内置通信模块（如Wi-Fi芯片或蜂窝模块），直接通过TCP/IP协议栈与云端建立连接。
     • 数据以JSON、XML等格式封装，通过HTTP/HTTPS或MQTT协议上传。
     • 云端平台解析数据，存储到数据库（如MongoDB、InfluxDB）或进行实时处理。
   • 适用场景：
     • 设备具备较强的计算能力和稳定网络连接。
     • 典型场景：智能家居设备（如智能音箱、智能摄像头）直接连接云端。
   • 示例：
     • 智能摄像头通过Wi-Fi将视频流上传到AWS IoT平台，供用户远程查看。
   • 优势：
     • 架构简单，减少中间设备，降低部署成本。
     • 适合小规模、单点通信场景。
   • 劣势：
     • 对设备功耗要求高，电池供电设备不适用。
     • 依赖稳定网络，网络中断会导致数据丢失。
   • 技术细节：
     • 传感器需支持TCP/IP协议栈，常见芯片如ESP32（Wi-Fi+BLE）。
     • 数据加密（如TLS）确保传输安全。
2. 网关中继路径（传感器 → 网关 → 物联网平台）
   • 定义：传感器通过短距离通信协议（如Zigbee、BLE）将数据发送到网关，网关再通过广域网（如Wi-Fi、以太网）转发到物联网平台。
   • 工作机制：
     • 传感器通过低功耗协议发送数据到网关，数据包通常包含设备ID、时间戳和测量值。
     • 网关解析短距离协议数据，进行协议转换（如Zigbee到MQTT），并通过广域网上传到云端。
     • 网关可进行数据预处理（如聚合、压缩）以减少带宽占用。
   • 适用场景：
     • 传感器资源受限（如低功耗、低计算能力），无法直接连接云端。
     • 典型场景：智能家居（如Zigbee灯泡）、工业传感器网络。
   • 示例：
     • 温湿度传感器通过Zigbee将数据发送到网关，网关通过MQTT上传到Azure IoT Hub。
   • 优势：
     • 降低传感器功耗，延长设备寿命。
     • 网关支持多种协议，增强系统兼容性。
   • 劣势：
     • 网关增加系统复杂性和成本。
     • 单点故障（网关失效）可能影响数据传输。
   • 技术细节：
     • 网关通常运行嵌入式Linux系统（如Raspberry Pi），支持多协议栈。
     • 数据传输需考虑时延，Zigbee传输速率约250kbps，适合小数据量。
3. 边缘计算路径（传感器 → 边缘网关 → 物联网平台）
   • 定义：传感器将数据发送到边缘网关，网关进行本地计算和分析，仅将必要数据上传到物联网平台。
   • 工作机制：
     • 传感器通过短距离协议（如BLE、LoRa）将原始数据发送到边缘网关。
     • 边缘网关运行轻量级算法（如机器学习模型）处理数据，提取关键信息（如异常检测）。
     • 处理后的数据通过MQTT或HTTP上传到云端，原始数据可本地存储。
   • 适用场景：
     • 需要低延迟或本地决策的场景，如工业自动化、自动驾驶。
   • 示例：
     • 工厂振动传感器将数据发送到边缘网关，网关运行故障预测模型，仅上传异常数据到云端。
   • 优势：
     • 降低云端计算负载和带宽需求。
     • 提高实时性，支持离线操作。
   • 劣势：
     • 边缘网关需较高计算能力，增加硬件成本。
     • 本地算法开发和维护复杂。
   • 技术细节：
     • 边缘网关常使用NVIDIA Jetson或Intel NUC等高性能设备。
     • 数据处理可能涉及时序分析、阈值检测或AI推理。
4. 多级网关路径（传感器 → 网关1 → 网关2 → 物联网平台）
   • 定义：数据通过多个网关层级逐级转发，最终到达物联网平台，适用于广域或复杂网络环境。
   • 工作机制：
     • 传感器通过短距离协议将数据发送到本地网关（网关1）。
     • 本地网关将数据转发到更高级别的网关（网关2，如LoRaWAN网关），最终上传到云端。
     • 每级网关可执行不同任务，如数据过滤、聚合或协议转换。
   • 适用场景：
     • 大规模分布式系统，如智慧城市、农业物联网。
   • 示例：
     • 农业土壤传感器通过LoRa发送数据到本地网关，本地网关通过LoRaWAN网关上传到云平台。
   • 优势：
     • 支持广域覆盖，适合偏远地区。
     • 分层架构提高系统鲁棒性。
   • 劣势：
     • 传输延迟增加，系统复杂性高。
     • 多级网关管理成本高。
   • 技术细节：
     • LoRaWAN网关支持星型拓扑，覆盖半径可达15公里。
     • 数据包需包含层级路由信息，确保正确转发。
5. 混合路径
   • 定义：结合多种路径，部分设备直接连接云端，部分通过网关或边缘设备连接。
   • 工作机制：
     • 高性能设备（如Wi-Fi摄像头）直接通过HTTP上传数据。
     • 低功耗设备（如BLE传感器）通过网关或边缘设备中继数据。
     • 网关和云端协同处理数据，动态分配任务。
   • 适用场景：
     • 设备类型和网络条件多样化的复杂系统。
   • 示例：
     • 智能家居中，Wi-Fi设备直接连接云端，Zigbee设备通过网关连接。
   • 优势：
     • 灵活性高，适应多种设备和场景。
     • 优化资源分配，提高效率。
   • 劣势：
     • 系统集成复杂，需统一协议和管理。
     • 维护成本较高。
   • 技术细节：
     • 需支持多协议网关（如支持Zigbee、BLE和Wi-Fi）。
     • 云端平台需提供API支持多种接入方式。

---

二、通信协议

物联网通信协议分为传感器到网关（短距离、低功耗）和网关到物联网平台（广域、高带宽）两类。以下是详细分类与分析：1. 传感器到网关的协议（短距离通信）

• Zigbee
  • 简介：基于IEEE 802.15.4的低功耗无线协议，支持网状网络（Mesh Network）。
  • 技术参数：
    • 频段：2.4GHz（全球通用）。
    • 数据速率：250kbps。
    • 距离：10-100米（视环境）。
    • 节点数：支持数千个节点。
  • 工作原理：
    • 采用网状网络拓扑，设备间通过多跳路由传输数据。
    • 支持协调器（Coordinator）、路由器（Router）和终端设备（End Device）。
    • 数据包包含设备地址、数据负载和校验信息。
  • 用途：
    • 智能家居：控制灯泡、门锁、传感器。
    • 工业物联网：设备状态监测。
  • 优劣势：
    • 优势：低功耗、自组网、支持大规模节点。
    • 劣势：数据速率低，易受2.4GHz频段干扰（如Wi-Fi）。
  • 示例：Philips Hue灯泡通过Zigbee网关与云端通信。
• Bluetooth Low Energy (BLE)
  • 简介：低功耗蓝牙协议，基于Bluetooth 5.x，适合短距离通信。
  • 技术参数：
    • 频段：2.4GHz。
    • 数据速率：1-2Mbps。
    • 距离：10-100米（Bluetooth 5可达200米）。
    • 拓扑：点对点或星型网络。
  • 工作原理：
    • 主从架构，传感器作为从设备，网关作为主设备。
    • 数据通过GATT（通用属性协议）传输，支持服务和特征（Service & Characteristic）。
    • 低功耗模式通过间歇性连接降低能耗。
  • 用途：
    • 可穿戴设备：心率监测、运动追踪。
    • 智能家居：门锁、温控器。
  • 优劣势：
    • 优势：低功耗、广泛兼容性、快速连接。
    • 劣势：不支持网状网络，节点数受限。
  • 示例：Fitbit手环通过BLE将心率数据发送到手机网关。
• Z-Wave
  • 简介：专为智能家居设计的低功耗协议，使用亚1GHz频段（如908MHz）。
  • 技术参数：
    • 频段：亚1GHz（因地区而异）。
    • 数据速率：9.6-100kbps。
    • 距离：30-100米。
    • 节点数：支持232个节点。
  • 工作原理：
    • 采用网状网络，设备间通过路由器中继数据。
    • 网关作为主控制器，管理设备通信。
    • 数据加密采用AES-128，确保安全。
  • 用途：
    • 智能家居：灯光控制、门锁、安防系统。
  • 优劣势：
    • 优势：抗干扰强（亚1GHz频段）、低功耗。
    • 劣势：数据速率低、生态系统较小（专有协议）。
  • 示例：Z-Wave门锁通过网关与云端通信。
• LoRa/LoRaWAN
  • 简介：低功耗广域网协议，适合长距离、低数据率通信。
  • 技术参数：
    • 频段：亚1GHz（如433MHz、868MHz、915MHz）。
    • 数据速率：0.3-50kbps。
    • 距离：2-15公里（视环境）。
    • 拓扑：星型网络。
  • 工作原理：
    • 传感器通过LoRa调制发送数据到网关，网关通过LoRaWAN协议转发到云端。
    • 支持A、B、C三类设备，A类最低功耗（双向通信）。
    • 数据加密采用AES-128，分层密钥管理。
  • 用途：
    • 智慧农业：土壤监测、灌溉控制。
    • 智慧城市：停车管理、环境监测。
  • 优劣势：
    • 优势：超长距离、超低功耗。
    • 劣势：数据速率低，不适合高带宽应用。
  • 示例：LoRa传感器监测城市垃圾桶状态，数据通过LoRaWAN网关上传。
• RFID/NFC
  • 简介：近场通信协议，距离极短（厘米级），用于标签读取。
  • 技术参数：
    • 频段：13.56MHz（NFC）或125-134kHz（RFID）。
    • 数据速率：106-424kbps（NFC）。
    • 距离：0-10cm。
  • 工作原理：
    • 传感器（标签）通过电磁场与读写器（网关）通信，传输唯一标识或少量数据。
    • NFC支持双向通信，RFID多为单向。
  • 用途：
    • 物流追踪：货物标签管理。
    • 门禁系统：身份验证。
  • 优劣势：
    • 优势：低成本、快速连接。
    • 劣势：距离极短、数据量小。
  • 示例：RFID标签用于仓库货物追踪，网关读取后上传云端。

2. 网关到物联网平台的协议（广域通信）

• MQTT (Message Queuing Telemetry Transport)
  • 简介：轻量级发布/订阅协议，适合低带宽、不稳定网络。
  • 技术参数：
    • 基于TCP/IP，端口1883（或8883加密）。
    • 数据负载：轻量级，支持二进制或文本。
    • QoS级别：0（最多一次）、1（至少一次）、2（仅一次）。
  • 工作原理：
    • 设备发布数据到主题（Topic），平台订阅主题获取数据。
    • 代理（Broker，如Mosquitto）管理消息分发。
    • 支持TLS加密和用户名/密码认证。
  • 用途：
    • 传感器数据上传：环境监测、设备状态。
    • 实时控制：远程开关设备。
  • 优劣势：
    • 优势：低开销、高效、支持不稳定网络。
    • 劣势：依赖Broker，复杂场景需额外配置。
  • 示例：网关通过MQTT将传感器数据发布到AWS IoT Core的主题。
• CoAP (Constrained Application Protocol)
  • 简介：基于UDP的RESTful协议，专为资源受限设备设计。
  • 技术参数：
    • 基于UDP，端口5683。
    • 支持GET、POST、PUT、DELETE等方法。
    • 数据格式：CBOR、JSON。
  • 工作原理：
    • 类似HTTP的请求/响应模型，适合轻量级设备。
    • 支持观察（Observe）模式，订阅资源变化。
    • DTLS提供安全加密。
  • 用途：
    • 智能家居：设备状态查询。
    • 工业物联网：轻量级数据传输。
  • 优劣势：
    • 优势：低功耗、适合低带宽环境。
    • 劣势：UDP可靠性较低，需应用层保证。
  • 示例：CoAP网关从传感器获取状态，通过UDP上传到云端。
• HTTP/HTTPS
  • 简介：基于Web的协议，适合高带宽、复杂数据交互。
  • 技术参数：
    • 基于TCP/IP，端口80（HTTP）或443（HTTPS）。
    • 数据格式：JSON、XML。
    • 支持RESTful API。
  • 工作原理：
    • 网关通过HTTP请求（如POST）将数据发送到平台API。
    • 平台响应请求，返回处理结果或指令。
    • HTTPS使用TLS加密保护数据。
  • 用途：
    • 视频流传输：智能摄像头。
    • 复杂数据交互：设备配置管理。
  • 优劣势：
    • 优势：通用性强、易于集成。
    • 劣势：高功耗、不适合实时低带宽场景。
  • 示例：网关通过HTTPS POST将传感器数据上传到Google Cloud IoT。
• AMQP (Advanced Message Queuing Protocol)
  • 简介：面向消息的队列协议，适合高可靠性场景。
  • 技术参数：
    • 基于TCP/IP，端口5672（或5671加密）。
    • 支持复杂消息路由。
  • 工作原理：
    • 网关将数据推送到消息队列，平台从队列消费数据。
    • 支持交换机（Exchange）和队列绑定，灵活路由。
    • TLS和SASL提供安全认证。
  • 用途：
    • 工业物联网：设备日志传输。
    • 高可靠性场景：金融系统。
  • 优劣势：
    • 优势：高可靠性、支持复杂路由。
    • 劣势：协议复杂，资源占用高。
  • 示例：RabbitMQ作为AMQP Broker，处理工业传感器数据。
• WebSocket
  • 简介：全双工通信协议，适合实时应用。
  • 技术参数：
    • 基于TCP/IP，端口80或443。
    • 支持持久连接，数据格式灵活。
  • 工作原理：
    • 网关与平台建立长连接，实时双向通信。
    • 数据通过帧（Frame）传输，支持文本或二进制。
    • TLS加密确保安全。
  • 用途：
    • 实时监控：设备状态更新。
    • 远程控制：实时指令下发。
  • 优劣势：
    • 优势：低延迟、双向通信。
    • 劣势：长连接占用资源，需稳定网络。
  • 示例：WebSocket网关实时传输传感器数据到监控平台。
• LoRaWAN
  • 简介：低功耗广域网协议，网关直接与云端通信。
  • 技术参数：
    • 频段：亚1GHz。
    • 数据速率：0.3-50kbps。
    • 距离：2-15公里。
  • 工作原理：
    • 网关接收LoRa传感器数据，通过TCP/IP或UDP转发到LoRaWAN网络服务器。
    • 网络服务器解密数据，分发到应用服务器。
    • 支持A/B/C类设备，灵活性高。
  • 用途：
    • 智慧城市：环境监测、停车管理。
    • 农业物联网：远程传感器数据采集。
  • 优劣势：
    • 优势：长距离、低功耗。
    • 劣势：数据速率低，不适合实时大数据。
  • 示例：LoRaWAN网关将城市传感器数据上传到The Things Network。

---

三、通信原理

物联网通信的原理基于分层架构和数据流的端到端处理，涉及以下核心步骤：

1. 数据采集
   • 原理：
     • 传感器通过物理量转换器（如热敏电阻、光敏元件）采集环境数据。
     • 模拟信号通过ADC（模拟数字转换器）转为数字信号，存储在微控制器（MCU）中。
     • 常见MCU：STM32、ESP32，集成传感器接口（如I2C、SPI）。
   • 细节：
     • 数据采样率和精度由传感器类型决定（如温湿度传感器DHT22精度±0.5℃）。
     • 数据格式通常为字节数组，包含测量值、时间戳和设备ID。
2. 数据传输（传感器到网关）
   • 原理：
     • 传感器通过无线协议（如Zigbee、BLE）将数据封装为数据包，发送到网关。
     • 数据包包含头部（协议信息）、负载（测量数据）和校验位（CRC）。
     • 网状网络协议（如Zigbee）通过多跳路由扩展覆盖范围。
   • 细节：
     • 传输协议需考虑功耗优化，如BLE的间歇性广播模式。
     • 数据加密（如AES-128）防止窃听或篡改。
3. 网关处理
   • 原理：
     • 网关接收传感器数据，解析短距离协议数据包。
     • 执行协议转换（如Zigbee到MQTT）、数据聚合（如平均值计算）或压缩。
     • 网关可运行嵌入式操作系统（如Linux），支持多协议栈。
   • 细节：
     • 常见网关硬件：Raspberry Pi、BeagleBone，集成Wi-Fi/以太网模块。
     • 数据处理可能涉及JSON序列化、时序数据压缩。
4. 数据上传（网关到物联网平台）
   • 原理：
     • 网关通过广域网协议（如MQTT、HTTP）将数据上传到云端或本地服务器。
     • 数据通过TCP/IP或UDP传输，平台解析后存储或处理。
     • 云端平台使用消息队列或数据库（如Kafka、MongoDB）管理数据。
   • 细节：
     • MQTT支持主题分层（如“/device/temperature”），便于数据分类。
     • HTTPS使用REST API，适合复杂数据交互。
5. 数据处理与反馈
   • 原理：
     • 物联网平台存储数据到数据库，运行分析算法（如机器学习、时序分析）。
     • 根据业务逻辑生成指令，通过网关下发到设备。
     • 支持实时监控（WebSocket）或批量处理（HTTP）。
   • 细节：
     • 平台常使用时序数据库（如InfluxDB）存储传感器数据。
     • 反馈指令通过MQTT或CoAP下发，需考虑设备响应时间。

---

四、物联网系统的用途

物联网系统广泛应用于各行业，以下是主要用途及详细示例：

1. 智能家居
   • 用途：
     • 远程控制家电（如灯光、空调）。
     • 环境监测（温湿度、空气质量）。
     • 安防系统（门锁、摄像头）。
   • 示例：
     • Zigbee温湿度传感器通过网关上传数据到云端，用户通过手机App查看并控制空调。
     • Wi-Fi摄像头通过HTTPS上传视频流到云端，支持实时监控。
   • 技术细节：
     • 协议：Zigbee、BLE、Wi-Fi。
     • 平台：Home Assistant、Tuya。
2. 工业物联网（IIoT）
   • 用途：
     • 设备状态监测：振动、温度、压力。
     • 预测性维护：提前检测设备故障。
     • 生产优化：实时调整生产线参数。
   • 示例：
     • 振动传感器通过BLE将数据发送到边缘网关，网关运行AI模型预测电机故障，仅上传异常数据到云端。
   • 技术细节：
     • 协议：MQTT、CoAP。
     • 平台：Siemens MindSphere、GE Predix。
3. 智慧城市
   • 用途：
     • 交通管理：智能红绿灯、停车监测。
     • 环境监测：空气质量、噪音检测。
     • 公共安全：视频监控、灾害预警。
   • 示例：
     • LoRaWAN传感器监测停车位状态，数据通过网关上传到城市管理平台，优化停车资源。
   • 技术细节：
     • 协议：LoRaWAN、MQTT。
     • 平台：The Things Network、Cisco Kinetic。
4. 智慧农业
   • 用途：
     • 土壤监测：湿度、养分、pH值。
     • 精准灌溉：根据数据自动调节。
     • 作物管理：生长环境优化。
   • 示例：
     • LoRa传感器监测土壤湿度，网关通过LoRaWAN上传数据到云端，控制灌溉系统。
   • 技术细节：
     • 协议：LoRaWAN、MQTT。
     • 平台：Libelium、AgriTech平台。
5. 医疗健康
   • 用途：
     • 远程健康监测：心率、血压、血氧。
     • 患者数据管理：电子病历集成。
   • 示例：
     • BLE可穿戴设备监测心率，数据通过网关上传到医疗云平台，医生远程诊断。
   • 技术细节：
     • 协议：BLE、MQTT。
     • 平台：Philips HealthSuite、Medtronic CareLink。
6. 物流与供应链
   • 用途：
     • 货物追踪：实时位置监控。
     • 冷链管理：温度、湿度监测。
   • 示例：
     • RFID标签记录货物信息，网关通过4G上传到物流平台，实时追踪运输状态。
   • 技术细节：
     • 协议：RFID、HTTP。
     • 平台：SAP Logistics、IBM Watson IoT。

---

五、物联网系统架构

物联网架构决定数据处理和计算资源的分配方式，以下是五种主要架构的详细分析：

1. 集中式架构（云端物联网）
   • 定义：所有数据处理和存储集中在云端服务器，传感器和网关仅负责数据采集和传输。
   • 工作机制：
     • 传感器通过网关或直接将数据上传到云端。
     • 云端运行大数据分析、机器学习模型，存储数据到数据库。
     • 用户通过Web或App访问云端服务。
   • 特点：
     • 扩展性强，支持大规模设备接入。
     • 依赖稳定网络，延迟较高（50-200ms）。
     • 云端计算资源丰富，适合复杂分析。
   • 适用场景：
     • 智能家居：集中管理家电。
     • 智慧城市：城市数据分析。
   • 示例：
     • AWS IoT Core接收传感器数据，Lambda函数处理后存储到DynamoDB。
   • 技术细节：
     • 云端平台：AWS IoT、Azure IoT Hub。
     • 数据库：MongoDB、InfluxDB。
2. 边缘计算架构
   • 定义：数据在边缘网关或设备上进行本地处理，仅将必要数据上传到云端。
   • 工作机制：
     • 边缘网关接收传感器数据，运行本地算法（如AI推理）。
     • 处理结果（如异常报警）上传云端，原始数据可本地存储。
     • 边缘设备与云端通过MQTT或HTTP通信。
   • 特点：
     • 低延迟（<10ms），适合实时应用。
     • 减少带宽占用，降低云端负载。
     • 边缘设备需较高计算能力（如GPU）。
   • 适用场景：
     • 工业自动化：实时故障检测。
     • 自动驾驶：本地决策。
   • 示例：
     • NVIDIA Jetson边缘网关分析传感器数据，检测生产线异常。
   • 技术细节：
     • 边缘设备：NVIDIA Jetson、Intel NUC。
     • 算法：TensorFlow Lite、ONNX。
3. 雾计算架构
   • 定义：在边缘和云端之间增加“雾”层，雾节点（如本地服务器）处理部分数据。
   • 工作机制：
     • 传感器数据发送到雾节点，雾节点进行区域性数据处理。
     • 处理结果上传到云端，或直接反馈到设备。
     • 雾节点通过MQTT或CoAP与云端通信。
   • 特点：
     • 平衡边缘和云端计算负载。
     • 适合分布式场景，覆盖范围广。
     • 雾节点需中等计算能力。
   • 适用场景：
     • 智慧城市：区域交通管理。
     • 农业物联网：农场数据处理。
   • 示例：
     • LoRaWAN网关作为雾节点，处理区域传感器数据，上传到云端。
   • 技术细节：
     • 雾节点：工业PC、嵌入式服务器。
     • 协议：LoRaWAN、MQTT。
4. 分布式架构
   • 定义：设备、网关和云端共同分担计算任务，数据处理分布在多个节点。
   • 工作机制：
     • 每个节点（设备、网关、云端）根据能力处理数据。
     • 节点间通过分布式协议（如DDS）协作。
     • 数据存储和计算任务动态分配。
   • 特点：
     • 高可靠性，单点故障影响小。
     • 系统复杂，需分布式协调机制。
   • 适用场景：
     • 智慧电网：分布式能源管理。
     • 大规模物联网：传感器网络。
   • 示例：
     • 智能电网中，传感器和网关协同处理电力负载，上传关键数据到云端。
   • 技术细节：
     • 协议：DDS（数据分发服务）、MQTT。
     • 平台：Apache Kafka、DDS框架。
5. 混合架构
   • 定义：结合云端、边缘和雾计算，动态分配计算任务。
   • 工作机制：
     • 低功耗设备通过网关传输数据，高性能设备直接连接云端。
     • 边缘和雾节点处理本地任务，云端处理全局分析。
     • 统一管理平台协调多层通信。
   • 特点：
     • 灵活性高，适应多种场景。
     • 系统集成复杂，需多协议支持。
   • 适用场景：
     • 智能工厂：本地控制+云端分析。
     • 智慧城市：多场景集成。
   • 示例：
     • 智能工厂中，边缘网关处理生产线数据，云端分析供应链优化。
   • 技术细节：
     • 平台：Azure IoT Edge、AWS Greengrass。
     • 协议：MQTT、HTTP、CoAP。

---

六、注意事项与补充

1. 安全性
   • 数据加密：使用TLS/SSL或AES加密保护数据传输。
   • 身份认证：设备和网关需通过证书或令牌认证（如X.509）。
   • 访问控制：平台需实现角色-based访问控制（RBAC）。
   • 示例：MQTT使用TLS加密，LoRaWAN采用端到端AES-128加密。
2. 互操作性
   • 协议标准：使用标准协议（如MQTT、CoAP）确保设备兼容性。
   • 网关设计：支持多协议转换（如Zigbee到MQTT）。
   • 示例：OpenThread网关支持Zigbee和Thread协议兼容。
3. 功耗管理
   • 低功耗协议：BLE、LoRaWAN通过间歇性传输降低功耗。
   • 休眠机制：传感器进入低功耗模式，仅在需要时唤醒。
   • 示例：LoRaWAN Class A设备仅在发送数据后短暂接收，功耗极低。
4. 可扩展性
   • 设备管理：平台需支持动态添加设备（如AWS IoT Device Management）。
   • 网络设计：网状网络（如Zigbee）支持节点扩展。
   • 示例：Zigbee网络可动态添加数千个节点。
5. 实时性与可靠性
   • 实时性：边缘计算和WebSocket支持低延迟应用。
   • 可靠性：MQTT QoS 2和AMQP确保数据不丢失。
   • 示例：工业物联网使用MQTT QoS 1确保数据至少送达一次。

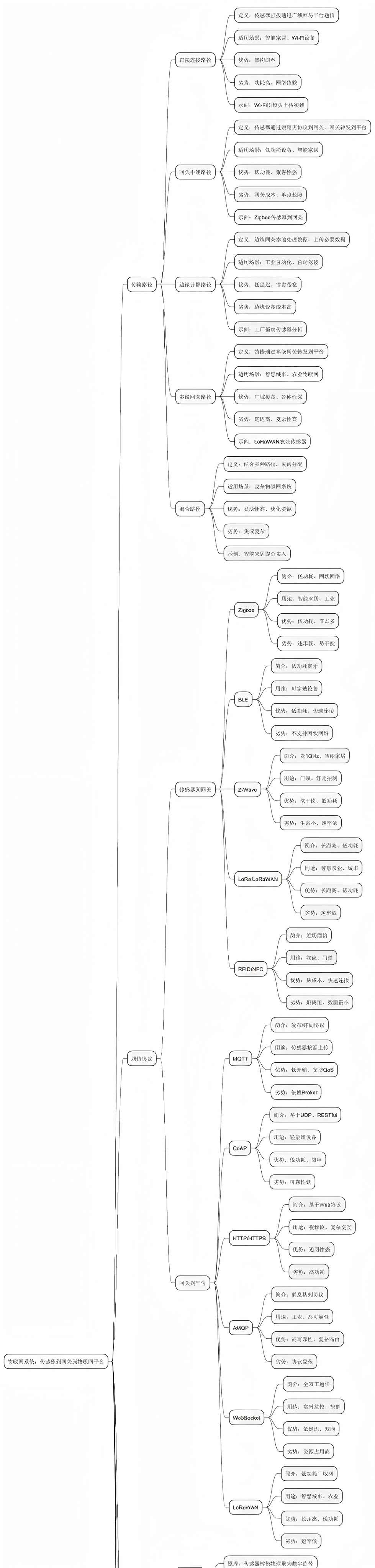

思维导图

@startmindmap
* 物联网系统：传感器到网关到物联网平台
** 传输路径
*** 直接连接路径
**** 定义：传感器直接通过广域网与平台通信
**** 适用场景：智能家居、Wi-Fi设备
**** 优势：架构简单
**** 劣势：功耗高、网络依赖
**** 示例：Wi-Fi摄像头上传视频
*** 网关中继路径
**** 定义：传感器通过短距离协议到网关，网关转发到平台
**** 适用场景：低功耗设备、智能家居
**** 优势：低功耗、兼容性强
**** 劣势：网关成本、单点故障
**** 示例：Zigbee传感器到网关
*** 边缘计算路径
**** 定义：边缘网关本地处理数据，上传必要数据
**** 适用场景：工业自动化、自动驾驶
**** 优势：低延迟、节省带宽
**** 劣势：边缘设备成本高
**** 示例：工厂振动传感器分析
*** 多级网关路径
**** 定义：数据通过多级网关转发到平台
**** 适用场景：智慧城市、农业物联网
**** 优势：广域覆盖、鲁棒性强
**** 劣势：延迟高、复杂性高
**** 示例：LoRaWAN农业传感器
*** 混合路径
**** 定义：结合多种路径，灵活分配
**** 适用场景：复杂物联网系统
**** 优势：灵活性高、优化资源
**** 劣势：集成复杂
**** 示例：智能家居混合接入
** 通信协议
*** 传感器到网关
**** Zigbee
***** 简介：低功耗、网状网络
***** 用途：智能家居、工业
***** 优势：低功耗、节点多
***** 劣势：速率低、易干扰
**** BLE
***** 简介：低功耗蓝牙
***** 用途：可穿戴设备
***** 优势：低功耗、快速连接
***** 劣势：不支持网状网络
**** Z-Wave
***** 简介：亚1GHz、智能家居
***** 用途：门锁、灯光控制
***** 优势：抗干扰、低功耗
***** 劣势：生态小、速率低
**** LoRa/LoRaWAN
***** 简介：长距离、低功耗
***** 用途：智慧农业、城市
***** 优势：长距离、低功耗
***** 劣势：速率低
**** RFID/NFC
***** 简介：近场通信
***** 用途：物流、门禁
***** 优势：低成本、快速连接
***** 劣势：距离短、数据量小
*** 网关到平台
**** MQTT
***** 简介：发布/订阅协议
***** 用途：传感器数据上传
***** 优势：低开销、支持QoS
***** 劣势：依赖Broker
**** CoAP
***** 简介：基于UDP、RESTful
***** 用途：轻量级设备
***** 优势：低功耗、简单
***** 劣势：可靠性低
**** HTTP/HTTPS
***** 简介：基于Web协议
***** 用途：视频流、复杂交互
***** 优势：通用性强
***** 劣势：高功耗
**** AMQP
***** 简介：消息队列协议
***** 用途：工业、高可靠性
***** 优势：高可靠性、复杂路由
***** 劣势：协议复杂
**** WebSocket
***** 简介：全双工通信
***** 用途：实时监控、控制
***** 优势：低延迟、双向
***** 劣势：资源占用高
**** LoRaWAN
***** 简介：低功耗广域网
***** 用途：智慧城市、农业
***** 优势：长距离、低功耗
***** 劣势：速率低
** 通信原理
*** 数据采集
**** 原理：传感器转换物理量为数字信号
**** 细节：ADC转换、MCU处理
*** 数据传输（传感器到网关）
**** 原理：短距离协议封装数据包
**** 细节：多跳路由、加密
*** 网关处理
**** 原理：协议转换、数据聚合
**** 细节：嵌入式系统、JSON序列化
*** 数据上传（网关到平台）
**** 原理：广域网协议传输
**** 细节：MQTT主题、REST API
*** 数据处理与反馈
**** 原理：平台存储、分析、下发指令
**** 细节：时序数据库、实时监控
** 用途
*** 智能家居
**** 用途：远程控制、环境监测
**** 示例：Zigbee灯泡、Wi-Fi摄像头
*** 工业物联网
**** 用途：设备监测、预测维护
**** 示例：振动传感器故障预测
*** 智慧城市
**** 用途：交通管理、环境监测
**** 示例：LoRaWAN停车传感器
*** 智慧农业
**** 用途：土壤监测、精准灌溉
**** 示例：LoRa土壤传感器
*** 医疗健康
**** 用途：远程监测、数据管理
**** 示例：BLE心率监测
*** 物流与供应链
**** 用途：货物追踪、冷链管理
**** 示例：RFID物流追踪
** 架构
*** 集中式架构
**** 定义：云端处理所有数据
**** 特点：扩展性强、延迟高
**** 适用场景：智能家居、智慧城市
**** 示例：AWS IoT Core
*** 边缘计算架构
**** 定义：本地处理数据
**** 特点：低延迟、节省带宽
**** 适用场景：工业、自动驾驶
**** 示例：NVIDIA Jetson
*** 雾计算架构
**** 定义：雾节点区域处理
**** 特点：平衡负载、广域覆盖
**** 适用场景：智慧城市、农业
**** 示例：LoRaWAN网关
*** 分布式架构
**** 定义：多节点协同处理
**** 特点：高可靠性、复杂
**** 适用场景：智慧电网
**** 示例：DDS协同处理
*** 混合架构
**** 定义：结合多层计算
**** 特点：灵活、集成复杂
**** 适用场景：智能工厂
**** 示例：Azure IoT Edge
** 注意事项
*** 安全性
**** 数据加密：TLS、AES
**** 身份认证：X.509证书
*** 互操作性
**** 标准协议：MQTT、CoAP
**** 多协议网关：Zigbee到MQTT
*** 功耗管理
**** 低功耗协议：BLE、LoRaWAN
**** 休眠机制：间歇性传输
*** 可扩展性
**** 动态添加设备：AWS IoT
**** 网状网络：Zigbee
*** 实时性与可靠性
**** 实时性：边缘计算、WebSocket
**** 可靠性：MQTT QoS、AMQP
@endmindmap
